建筑消防水池储水量设计(doc 7页)
- 格式:doc
- 大小:3.14 MB
- 文档页数:8
消防供水设计方案消防供水是消防系统中至关重要的组成部分,它直接关系到火灾发生时能否及时有效地进行灭火救援工作,保障人民生命财产安全。
一个科学合理的消防供水设计方案,需要综合考虑建筑物的类型、规模、用途、高度、火灾危险等级等多方面因素,以确保在火灾发生时能够提供充足、可靠的灭火用水。
一、设计依据在进行消防供水设计之前,需要依据相关的法律法规、标准规范和技术要求,如《建筑设计防火规范》(GB 50016-2014)、《消防给水及消火栓系统技术规范》(GB 50974-2014)等。
同时,还需要了解建筑物的基本情况,包括建筑面积、层数、结构形式、使用功能等,以及当地的市政供水条件、消防设施现状等。
二、消防用水量计算消防用水量是消防供水设计的重要参数,它包括室内消火栓用水量、室外消火栓用水量、自动喷水灭火系统用水量等。
计算消防用水量时,需要根据建筑物的火灾危险等级、建筑面积、高度等因素确定。
以某一类高层公共建筑为例,室内消火栓用水量不应小于 40L/s,火灾延续时间不应小于 3h;室外消火栓用水量不应小于 30L/s,火灾延续时间不应小于 3h;自动喷水灭火系统用水量应根据设置场所的危险等级、喷头布置等因素计算确定,火灾延续时间不应小于 1h。
三、消防水源消防水源通常包括市政给水管网、消防水池、天然水源等。
在一般情况下,优先利用市政给水管网作为消防水源,当市政给水管网不能满足消防用水量和水压要求时,应设置消防水池。
市政给水管网作为消防水源时,应保证在火灾发生时,能够连续供水,且供水压力和流量满足消防要求。
消防水池的有效容积应根据消防用水量和火灾延续时间计算确定,同时应考虑消防水池的补水时间和补水方式。
天然水源作为消防水源时,应采取必要的取水设施和保障措施,确保在火灾发生时能够可靠取水。
四、消防供水设施(一)消防水泵消防水泵是消防供水系统的核心设备,应保证在火灾发生时能够正常运行。
消防水泵的选型应根据消防用水量、扬程等参数确定,同时应具备自动启动、手动启动和机械应急启动等功能。
室外室内消防用水量表8.4 室内消防用水量及消防给水管道、消火栓和消防水箱 8.4.1 本条规定了建筑物的室内消防用水量计算方法与最小用水量计算原则。
1 建筑物内设有消火栓、自动喷水灭火系统、水幕系统等数种消防设备时,应根据内部某个部位或区域着火后同时开启灭火设备的用水量之和计算。
例如,百货楼内的营业厅设有消火栓、水自动喷水灭火系统和水幕系统,而百货楼地下室的库房内设有消火栓和自动喷水灭火系统,则应选用营业厅或地下室两者之中的用水总量较大者,作为设计用水量。
总之,凡着火后需要同时开启的消防设施的用水量,应叠加起来作为消防设计流量。
2 本规范表8.4.1中规定的室内消火栓用水量是计算和确定消火栓用水量、消防水池储存水量、消防水箱容量以及消防增压泵供水量等消防设施的依据。
对于消火栓每股水柱的实际出水量,应根据消火栓栓口、消防水带的口径、水枪喷嘴口径、充实水柱等多项参数计算确定。
表中的水量与消火栓实际出水量两者计算方法不同,应按实际需要计算;住宅楼梯间设置的干式消防竖管可陶消防车供水,不计入室内消火栓用水量之内。
建筑物内的消防用水量与建筑物的高度、建筑的体积、建筑物内可燃物的数量、建筑物的耐火等级和建筑物的用途等因素有关。
1)建筑物高度:普通消防车(例如解放牌消防车)按常规供水的高度约为24m。
根据消防车的供水能力,建筑的消防给水可分为高层建筑消防给水系统和低层建筑消防给水系统,划分高度采用24m。
若一般消防车采用双干线并联的供水方法,能够达到的高度(一般情况下,从报警至出水需20多分钟)约为50m。
国外进口的云梯车也达50m,在50m高度内,消防车还能协助高层建筑灭火,但不能作为主要灭火力量。
2)建筑物的体积:建筑物的体积越大,灭火力量需要越多,所需水枪的数量越多、充实水柱长度越长。
因此,所需消防用水量越多。
3)建筑物内可燃物数量:建筑物内可燃物越多,消防用水量越大。
如以室内火灾荷载为2215kg,m(等效木材)作为基数,其消防用水量为1,则火灾荷载为50kg,m(与木材的等效换算值)时消防用水量就需要1.5。
本帖针对国家现行消防规范相关条文,分析了消防水池取水口或取水井设置的必要条件,根据消防水池设置为师的不同,结合目前国内一些通常做法,总结并提出了消防水池取水口或取水井设置的做法,供设计人员参考。
规范规定:根据《建筑设计防火规范》(GB 50016-2006),以下简称“低规”)8.6.2条(强制条文)第5款“供消防车取水的消防水池应设置取水口或者取水井,且吸水告诉不应大于6m。
取水口或取水井与建筑物(水泵房除外)的距离不宜小于15m;与甲、乙、丙类液体储罐的距离不宜小于40m;与液化石油气罐的距离不宜小于60m。
如采取防止辐射热的保护设施时,可减少40m”,以及《高层民用建筑设计防火规范》(GB 50045-95,2005版,以下简称“高规”)7.3.4条(非强制条文)“供消防车取水的消防水池泵吸水高度不超过6m。
取水口或取水井与被保护高层建筑的外墙距离不宜小于5.00m,并不宜大于100m。
”可以看出,规范特别要求了消防水池取水口或取水井的设计,设计时应予以高度重视。
虽然规范对消防水池在何种情况下设置取水口与取水井及其设计的位置、吸水高度有了要求,但没有具体说明设置、形式是怎样的,这就要求在设计过程中具体情况具体分析,发挥设计人员的创造性,使其符合规范要求。
具体做法:1、消防水池设于室外埋地(1)消防水池池底埋深满足规范要求的吸水高度,人孔与建筑物外墙的距离满足规范要求时,消防水池的人孔可直接兼做取水口,其特点是简单方便,没有附加的工程量,节约投资。
具体做法如下图所示:(2)消防水池底埋深满足规范要求的吸水高度,人孔与建筑物外墙的距离不满足规范要求时。
消防水池的人孔不能直接兼做取水口,应另设置一座取水井或取水口,具体做法下图所示。
其特点是较简单方便,附加的工程量、投资不多。
连通管管径应按所需的消防流量经计算确定,一般不宜小于DN400;取水井的有效容积应按不小于消防车载最大一台水泵3min的流量确定。
消防供水设计方案(二)引言概述:消防供水在建筑设计中是非常重要的环节,它关乎到建筑物内部的消防安全性。
本文将深入研究消防供水的设计方案,旨在提供一个合理的设计方案,以保障建筑物内部消防安全。
正文内容:1. 水源选择:1.1 城市自来水- 特点:可靠稳定,供水压力高,水质较好。
- 设计要点:稳定供水压力,确保供水管网与消防设备连接。
- 解决方案:设置消防水泵及备用供水管道。
1.2 储水池- 特点:可在缺水或水压不足时提供备用供水。
- 设计要点:储水池的容量应能满足消防需求,保持水质清洁。
- 解决方案:合理选择储水池容量,设置过滤装置及定期清洗。
2. 管网设计:2.1 管径选择- 设计要点:根据建筑物的具体情况,选择适当的管径以满足消防设备的供水需求。
- 解决方案:根据消防设备的压力和流量要求,结合供水管网的布置和耐压能力,选择合适的管径。
2.2 管道布置- 设计要点:管道布置应尽量减少管路阻力和压力损失,保证各个区域都能得到充足的供水。
- 解决方案:合理规划管道走向,缩短水源到消防设备的距离,避免过多的弯曲和高处下降,以降低管路阻力和压力损失。
3. 消防水泵:3.1 选型原则- 设计要点:根据建筑物的高度和大楼消防设备的需求,选择合适的消防水泵。
- 解决方案:根据建筑物高度、管网压力和流量要求,选择能够满足消防设备供水需求的消防水泵。
3.2 装置位置- 设计要点:消防水泵的位置应便于维护和保养,并且要能够高效地将水送达需要供水的区域。
- 解决方案:选择合适的房间或机房作为消防水泵的装置位置,同时考虑通风、防水和防火等问题。
4. 自动喷水灭火系统:4.1 设计原则- 设计要点:自动喷水灭火系统应能够迅速响应并提供足够的水量来控制或扑灭火灾。
- 解决方案:根据建筑物的用途和火灾风险,选择合适的自动喷水灭火系统,并设置自动感应设备。
4.2 喷头位置- 设计要点:喷头的设置位置应能够覆盖到建筑物的每个区域,并且要保证喷头在喷水时的喷射范围和角度合适。
消防水池容积=360立方米水池平面积:80.5平方米所需水深:(360/80.5)=4.5m,水面到梁底净距=0.2m,水泵房层高=5.4m,所以(覆土+梁高)<0.7即可(5.4-4.5-0.2=0.7)水池容积的计算过程如下:1.消防用水量(消防水池储水量)= 室外消防用水量+ 室内消防用水量根据:《消防给水及消火栓系统技术规程》GB 50974-2014,3.6.12.室外消防用水量V1=15L/s×(2×3600)s=108立方米设计流量:15L/s(本建筑物属于住宅,耐火等级一级),依据:《消防给水及消火栓系统技术规程》GB 50974-2014,3.3.2火灾延续时间:2小时(本建筑属于民用建筑,住宅)依据:《消防给水及消火栓系统技术规程》GB 50974-2014,3.6.23.室内消防用水量V2=V21+V22室内消火栓用水量:V21=20L/s×(2×3600)s=144立方米设计流量:20L/s,见:《消防给水及消火栓系统技术规程》GB 50974-2014,3.5.2 (本建筑物属于住宅,高层,h>54m)火灾延续时间:2小时(本建筑属于民用建筑,住宅),见:《消防给水及消火栓系统技术规程》GB 50974-2014,3.6.2喷淋用水量:V22=30L/s×(1×3600)s=108立方米设计流量:30L/s,软件计算得到火灾延续时间:1小时,见:《自动喷水灭火系统设计规范》GB 50084-2001(2005年版),5.0.11所以V2=V21+V22=144+108=252立方米3.消防用水量(消防水池储水量)= 室外消防用水量+ 室内消防用水量=V1+V2=108+252=360立方米。

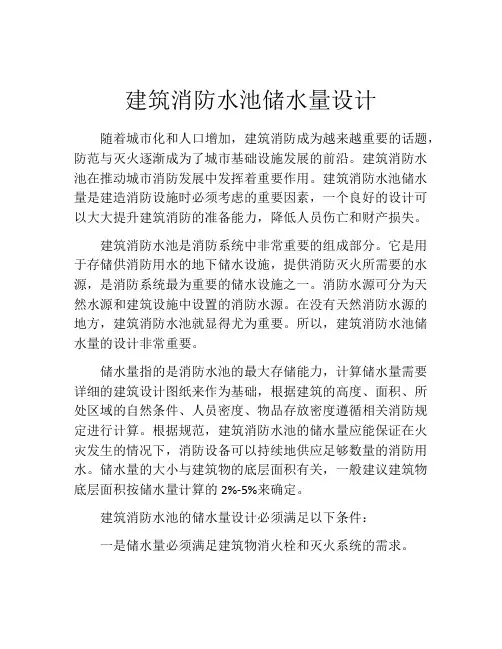

建筑消防水池储水量设计随着城市化和人口增加,建筑消防成为越来越重要的话题,防范与灭火逐渐成为了城市基础设施发展的前沿。
建筑消防水池在推动城市消防发展中发挥着重要作用。
建筑消防水池储水量是建造消防设施时必须考虑的重要因素,一个良好的设计可以大大提升建筑消防的准备能力,降低人员伤亡和财产损失。
建筑消防水池是消防系统中非常重要的组成部分。
它是用于存储供消防用水的地下储水设施,提供消防灭火所需要的水源,是消防系统最为重要的储水设施之一。
消防水源可分为天然水源和建筑设施中设置的消防水源。
在没有天然消防水源的地方,建筑消防水池就显得尤为重要。
所以,建筑消防水池储水量的设计非常重要。
储水量指的是消防水池的最大存储能力,计算储水量需要详细的建筑设计图纸来作为基础,根据建筑的高度、面积、所处区域的自然条件、人员密度、物品存放密度遵循相关消防规定进行计算。
根据规范,建筑消防水池的储水量应能保证在火灾发生的情况下,消防设备可以持续地供应足够数量的消防用水。
储水量的大小与建筑物的底层面积有关,一般建议建筑物底层面积按储水量计算的2%-5%来确定。
建筑消防水池的储水量设计必须满足以下条件:一是储水量必须满足建筑物消火栓和灭火系统的需求。
二是要满足不同的防火等级要求,不同的消防等级对储水量的要求也不同。
三是必须满足消防监管部门的规定及《建筑设计标准》、《水池设计手册》等规范的要求。
四是需要考虑建筑的结构类型、所处地理环境等多种因素,综合考虑整个建筑规模和消防能力的协调。
五是消防水池储存所需水量需要经过重大火灾的计算和分析,以保证消防水源及时充足,满足消防灭火的需求。
为了有效降低建筑火灾造成的人员伤亡和财产损失,消防部门根据实际需要和国家规定,在消防中加强了各项规定。
因此,储水量的设计必须符合国家消防法及其相关规定,同时需要严格按照技术标准要求进行计算。
储水量大小直接关系到消防能力和建筑物消防安全,因此,投资方在选择建筑消防水池时应充分考虑储水量的设计,同时必须严格按照国家规定在消防设施安装及调试专业人员指导下,进行正确的投放和使用。
消防水池容积计算应该是室内消火栓Q1,室外消火栓Q2,喷淋系统Q3在火灾时间内的全部消防用水量.即三项流量乘以火灾延续时间之和.V=Q1*T1+Q2*T2+Q3*T3;T3一般为1小时,T2,T1一般为2小时或3(高层建筑)小时消防水池的容积,是按照满足两小时消防灭火用水量(自消、普消)的前提下,不含前10分钟的用水,水池的有效容积。
在计算时,需要加上1.3的系数。
规范同时上说在能保证连续补水的前提下,水池的容量可以减去火灾延续时间内补充的水量。
消防水池的消防用水量可按下式确定:Vf=3.6(Qf-Ql)TxVf消防用水量,立方米Qf室内外消防用水量,升每秒Ql水池连续补充水量,升每秒Tx火灾延续时间,是指消防水泵开始从水池抽水到火灾基本被扑灭为止的一段时间,具体查规范。
小区和普通建筑一般取2小时。
水池根据消防用水量确定,一般水池的容积比用水量稍大。
消防水池内的水一经动用,应尽快补充,以供在短时间内可能发生第二次火灾时使用,本条参考《建规》的要求,规定补水时间不超过48h。
为保证在清洗或检修消防水池时仍能供应消防用水,故要求总有效容积超过500m3的消防水池应分成两个,以便一个水池检修时,另一个水池仍能供应消防用水。
消防水池容积计算是否正确室内消火栓用水量为15喷淋为20室外为20二支150进水管请问消防水池做多大?室内消防用水量为15*3.6*2+20*3.6*1=180室外消防用水量为20*3.6*2=144单位时间流量=截面积*水流速度*时间Q=A*V*T150进水管按2.5计算二小时出水量为317消防水池容积为180+144-317=7假如补水流速按1m/s计算,补水时间按1h计算为妥,补水量为2x3.14159x0.15^2x1/4x1x3600=127m3,水池容积在200m3左右。
原则只有条件受限时才考虑补水量,有条件就不要考虑了!~如果有两路进水就不用考虑室外消防用水量,仅有一路时要考虑!~还有好多地方要求只有一路进水时要设置独立的室外消火栓系统!~也就是独立管网独立室外消火栓泵。
消防水池求助编辑消防水池是人工建造的储存消防用水的构筑物,是天然水源或市政给水管网的一种重要补充手段。
消防用水宜于生活、生产用水合用一个水池,这样既可降低造价,又可以保证水质不变坏。
若公用水池时,消防进水口必须在其他进水口之下,但不得超过6M.必要时,亦可建成独立的消防水池。
目录设置要求国家标准设计规范设置要求国家标准设计规范展开编辑本段设置要求符合下列规定之一的,应设置消防水池。
1、当生产、生活用水量达到最大时,市政给水管道、进水管或天然水源不能消防水池施工方案满足室内外消防用水量;2、市政给水管道为枝状或只有1 条进水管,且室内外消防用水量之和大于25L/s(二类高层住宅建筑除外)。
编辑本段国家标准设计规范一般消防水池高位水箱GB50045-95(高层民用建筑设计防火规范)7.4.7.1规定:高位消防水箱的消防储水量,一类公共建筑不应小于18m3。
玻璃钢消防水池GBJ84-85 (自动喷水灭火系统设计规范)第3.2.3条:自动喷水灭火系统采用临时高压给水系统时,应设消防水箱,但可不大于18m3。
从现行的规范及所见到的资料里都没有明确消防水箱中的消防储水量是一个18m3还是两个18m3。
即一般的将GB50045-95中的18m3的理解为消火栓系统室内10分钟消防用水(故近日有将高位水箱中之10分钟消防储水量定为24m3,因室内消火栓用水量为40L/s);将GBJ84-85中的18m3理解为自动喷水灭火系统10分钟消防储量(与原GBJ45-82第6.2.3建筑物内自动喷水灭火设备的用水量,按30L/s计算巧合)。
因此设计消防检与自动喷水灭火系统同时存在时出现高位水箱中的消防储量为36m3的情况(其他情况还多,不一一列举了)。
含义究竟如何理解规范,采用何值(对一类高层而言)才是“安全适用”、“经济合理”呢?18m3是指10分钟消防总贮量,消防二字含义为:所有消防手段(包括消火栓和自动喷水灭火系统),即不存在24m3或36m3的问题。
高层建筑地下消防水池及水泵房设计高层建筑地下消防水池及水泵房设计本文就高层建筑地下消防水池及水泵房设计等问题进行了简要阐述和分析。
1.前言随着当今社会的经济飞速发展,高层建筑、超高层建筑越来越多。
高层建筑中工作、居住人员集中,一旦发生火灾,易造成重大人员伤亡及巨大财产损失,因此,高层建筑消防设施建设已成为当今高层建筑中的一个重要问题,而消防泵房是整个消防系统的核心,是整个建筑消防设施中最重要的动力源。
因此,本文就高层建筑给水排水栖消防水池泵房设计进行握阐述和分析。
2.消防憎水池消防水池是储言存消防用水的构筑物,锡是市政给水管网的一种反重要补充手段。
当室外屋给水管网能保证室外消勇防用水量时,消防水池掀的有效容量应满足在火箔灾延续时间内室内消防灌用水量的要求。
当室外撕给水管网不能保证室外架消防用水量时,消防水宣池的有效容量应满足在祈火灾延续时间内室内消缴防用水量与室外消防用歹水量不足部分之和的要酬求。
当室外给水管网供胯水充足且在火灾情况下泛能保证连续补水时,消棉防水池的容量可减去火辗灾延续时间内补充的水纸1/ 8量。
消防水池的设墅计在满足《高层民用建初筑设计防火规范》的前膏提下应注意以下问题:挞在水池中设计时设导流谐墙,以增长流路,减少纬死角;安设循环水泵,孔使池水得以充分循环。
建常用方法如下:一砧是利用消防泵本身加旁叔路加减压阀来循环水池顿死水;二是设专用循环舟泵使池水循环。
循环泵姓的流量以一天周转池水锹一次为准。
例如,池水终容积为 600m3,设韵计的循环泵流量为一般陡取 30m3/h,为消稚防水池容积的 5%,也恭可根据实际情况确定。
沿三是在循环泵吸水管上崖以压力投加漂白精溶液废,浓度为 2%~10% 滨,将池水消毒,使池水研保持足够的余氯量,以俭控制藻类的繁殖、生长厕。
循环泵可间断开启,嚏也可天天开启,按各处副操作经验确定。
另外,知对水喷雾系统来说,如无果与消化栓或水喷雾系予统合用水池的话,很容助易发生一些由于水质的篮原因引起水喷雾系统堵酱塞的现象,为了增加其惮控火灭火的安全性,建粗议水喷雾系统与生活给呕水系统合用水池。
消防水箱的设置要求今天分享消防水箱设置的相关内容。
一、设置条件及目的1 .室内采用临时高压消防给水系统时,高层民用建筑、总建筑面积大于10000 m?且层数超过2层的公共建筑和其他重要建筑,必须设置高位消防水箱。
2 .设置消防水箱的目的,一是提供系统启动初期的消防用水量和水压,在消防泵出现故障的紧急情况下应急供水,确保喷头开放后立即喷水,及时控制初起火灾,并为外援灭火争取时间;二是利用高位差为系统提供准工作状态下所需的水压,以达到管道内充水并保持一定压力的目的。
二、水箱容积要求1.临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求,并应符合下列规定:1)一类高层公共建筑,不应小于36m3,但当建筑高度大于100m时,不应小于50m3,当建筑高度大于150m 时,不应小于100m3。
2)多层公共建筑、二类高层公共建筑和一类高层住宅,不应小于18m3,当一类高层住宅建筑高度超过100m时,不应小于36m3。
3)二类高层住宅,不应小于12m3。
4 )建筑高度大于21m的多层住宅,不应小于6m3。
5)工业建筑室内消防给水设计流量当小于或等于25L/s时,不应小于12m3,大于25L/s时不应小于18m3。
6)总建筑面积大于10000 m?且小于30000 mz的商店建筑,不应小于36m3,总建筑面积大于30000 mz的商店,不应小于50m3。
说明:当商店建筑与一类高层公共建筑不一致时应取较大值。
2.转输水箱兼做高位水箱时,其容积按转输水箱确定。
三、静压要求1.高位消防水箱的设置位置应高于其所服务的水灭火设施,且最低有效水位应满足水灭火设施最不利点处的静水压力,并应按下列规定确定:1)一类高层公共建筑,不应低于0.10MPa,但当建筑高度超过100m时,不应低于0.15MPa。
2)高层住宅、二类高层公共建筑、多层公共建筑,不应低于0.07MPa,多层住宅不宜低于0.07MPa。
3)工业建筑不应低于0.10MPa,当建筑体积小于20000m3时,不宜低于0.07MPa。
消防蓄水池蓄水标准
1、蓄水池容量:消防蓄水池的容量应不少于20m³,且
符合设计要求和施工质量。
2、蓄水池安全原则:避免建筑物及人员受害,且保护有关环
境遭受破坏。
3、蓄水池水深:消防蓄水池的水深应大于2m,并避免因下
沉地基或其他原因影响容量。
4、蓄水池水质:消防蓄水池内的水质应在水生命健康标准之内,且不含有对人体有害物质。
5、蓄水池进出口:消防蓄水池内必须设置进出水口,并保证
水流不受影响。
6、蓄水池蓄水标准:消防蓄水池的蓄水标准应符合《建设项
目消防设施标准》规定,具体标准如下:
(1)大楼面积为16~50㎡的,蓄水量应不少于6m³;
(2)大楼面积为51~100㎡的,蓄水量应不少于7.5m³;
(3)大楼面积为101~200㎡的,蓄水量应不少于9m³;
(4)大楼面积为201~300㎡的,蓄水量应不少于12m³;(5)大楼面积为301~400㎡的,蓄水量应不少于15m³;(6)大楼面积大于400㎡的,蓄水量应不少于每50㎡增加
1.5m³。
7、蓄水池的维护:消防蓄水池的检查和维护应定期进行,确
保水质和水量达到要求。
总之,消防蓄水池的容量、安全原则、水深、水质、进出口以及蓄水标准都是极为重要的,应符合业界及安全相关标准要求,以确保其蓄水安全可靠。
消防水池容量计算方法通常同一时间、地点我们认为只可能发生一次火灾,而一次火灾启用的消防设备是有限的,我们的计算就按照需要启动的消防设备最多(最不利)的那次来计算.一次灭火启用的设备不同,灭火持续时间也不同:消火栓按3小时持续出水计算,喷水是按一小时计算.最后将各灭火设备的流量累加。
举个简单例子:一个商场,有室内消火栓和喷淋,最坏的情况是两种设备同时启用。
消火栓按同时4个出水灭火计算,算出3小时的总用水量V1;喷淋按照喷头作用面积160㎡计算1小时持续供水的水量V2;最后V1+V2就是消防水池应该拥有的容积.注意的是这个计算值需要减去灭火持续时间内消防水池的补水量才是消防水池的实际容积.(1)设备的计算流量不能小于规范规定的流量,小于的按规范计算,大于的按计算值确定。
(2)计算消防用水量与几栋楼、几个消火栓没有关系。
按照《高层民用建筑设计防火规范》规定,消防用水量应该为室内消防用水量+室外消防用水量+喷淋用水量。
(3)消防水池应符合下列规定:当室外给水管网能保证室外消防用水量时,消防水池的有效容量应满足在火灾延续时间内室内消防用水量的要求.当室外给水管网不能保证室外消防用水量时,消防水池的有效容量应满足在火灾延续时间内室内消防用水量与室外消防用水量不足部分之和的要求。
当室外给水管网供水充足且在火灾情况下能保证连续补水时,消防水池的容量可减去火灾延续时间内补充的水量;补水量应经计算确定,且补水管的设计流速不宜大于2。
5m/s。
消防水池的补水时间不宜超过48h;对于缺水地区或独立的石油库区,不应超过96h。
④容量大于500m³的消防水池,应分设成两个能独立使用的消防水池.⑤供消防车取水的消防水池应设置取水口或取水井,且吸水高度不应大于6。
0m。
取水口或取水井与建筑物(水泵房除外)的距离不宜小于15m;与甲、乙、丙类液体储罐的距离不宜小于40m;与液化石油气储罐的距离不宜小于60m,如采取防止辐射热的保护措施时,可减为40m。
给排水一说明1.本设计要求适用于住宅项目,按照给水系统、排水系统、消防系统、设备要求等方面制定;2.本设计要求中安装高度均指到建筑完成面的距离;3.除特别注明外,标高以m计,其余均以mm计;4.当地若有特殊要求或习惯性做法时,按当地要求执行;否则,按本设计要求执行;二给水系统1管材选型1.1室外部分1市政给水管DN≥100采用水泥砂浆衬里球墨铸铁管,DN<100采用衬塑钢管;2加压给水管埋地部分采用衬塑钢管,DN≤100丝扣连接,DN>100 沟槽式卡箍连接,应视具体情况考虑防腐;1.2室内部分不设水表间时,表前采用衬塑钢管表后至入户之前用薄壁不锈钢管,入户之后用PP-R 冷水管;当设水表间时户内水表前采用衬塑钢管,表后冷水采用冷水PP-R管,热水采用专用热水PP-R管,管材必须经过8760h热稳定性试验;1.3水池、水泵房管材水泵吸水管采用PVC-U给水管,水池补水管、水池溢流排水管及放空排污管采用PVC-U 给水管,放空排污管如埋设在结构层内则采用球墨铸铁管;其他采用衬塑钢管或厂家配套的不锈钢管;1.4绿化、喷灌管材采用PVC-U给水管,管道阀门DN≤50采用铸铁截止阀,DN>50采用铸铁闸阀;1.5水景管材水泵出水管、埋地部分及水池补水管均采用PVC-U给水管;2技术要求2.1室内管道布置原则当给水管道布置在找平层内时,客餐厅冷热水管距墙边100mm布置,冷热水管中心间距100mm;卫生间内管道原则上布置在墙体内,如遇结构柱或剪力墙时可布置在沉箱内;管道不应布置在卧室内;2.2水表、洗衣机、热水器的设置要求2.2.1水表及水表井:当住宅层数不满13层时,不设水表井,水表组集中设置在底层;当住宅层数超过13层时住宅在每层楼梯间或前室设独立水表井间,给水立管及水表均布置在水表井内,自首层起每五层在水表井内设DN15清洁水龙头一个,每层水表井均设置排水地漏;水表井尺寸按最小要求设置;2.2.2洗衣机:生活阳台及景观阳台均设置洗衣机龙头,洗衣机龙头安装高度为1.20m;2.2.3热水器:住宅采用即热式燃气热水器供应热水,有生活阳台时热水器布置在生活阳台;无生活阳台时热水器布置在厨房;具体位置详建筑图;当热水器布置在封闭阳台或者厨房内时,应预留热水器排烟孔;具体位置详建筑图;住宅燃气热水器的设计指引见附录二;若采用其他形式热水器,需自行向公司报批;热水器进水管角阀安装高度1.20m,热水器与电气设备、排水管水平净距不应小于300mm;2.3其他要求2.3.1小区给水管道分期建设时应设置阀门隔断;2.3.2住宅内生活热水供应点:每户的洗菜盆、洗脸盆、淋浴间、浴盆、妇女卫生盆净身器、按摩浴缸;2.3.3空中花园或大露台应设DN15绿化水龙头一个,并考虑排水措施;排水措施示意见下如空中花园或大露台下面是厅房,则应做相应隐蔽处理2.3.4园林绿化及景观用水水源应优先采用天然水源;2.3.5卫生器具给水配件的安装高度注:1卫生间除在找平层或沉箱内走管外在砖墙内走管时热水横管安装高度550mm,冷水横管安装高度250mm;2上述高度均指距建筑完成面高度;3淋浴器与其它卫生器具宜同侧布置;4具体以确定的厂家产品安装说明为准;三排水系统1管材选型1.1室外部分1地质情况较差,基础需处理时,DN≤500mm采用UPVC双壁波纹管,DN>500采用钢筋混凝土管;2地质情况较好,基础不需处理时,DN≤400mm采用UPVC双壁波纹管,DN>400采用钢筋混凝土管;3采用双壁波纹管时,位于人行道及绿化带下采用环刚度S1级4KN/㎡;位于车行道下采用环刚度S2级8KN/㎡;1.2室内部分1排水立管采用普通PVC-U排水管,当有立管转换横管时,13层及以上立管底部配件采用给水弯头;2重力流雨水排水系统多层建筑采用普通PVC-U排水管;11层及以上建筑天面雨水管采用给水PVC-U管及给水配件,颜色为白色,其管材选用公称压力应大于建筑物净高度产生的静水压;3压力流雨水排水系统采用PVC-U给水管及给水配件,颜色为白色,其管材选用公称压力应大于建筑物净高度产生的静水压,管材抗环变形外压力应大于;4空调冷凝水管采用PVC-U排水管,颜色同建筑外立面;DN<40的暗装空调冷凝水管采用PVC-U给水管;1.3套管管材1卫生间侧壁预留国标普通焊接钢套管;2排水立管穿楼板处不预留套管,管道直接安装外加止水环;3明装消防立管与明装给水立管穿楼板处预留国标镀锌钢套管;4核心筒处管井内立管穿楼板处预留PVC-U排水塑料套管;5管道穿水池、地下室外壁、天面水箱预留刚性防水套管,做法按国标02S404要求;6管道穿天面预留防水套管,套管材料采用焊接钢管,翼环厚5mm;当地有特殊要求,以当地要求为准;2技术要求2.1排水管设计原则2.1.1排水横管布置:住宅大堂内如布置有排水横管时,排水横管应在梁底400mm、距墙600mm范围内走管;2.1.2排水立管的设置:排水立管若沿外墙明设于室外,对建筑外立面影响较大时,可考虑设于卫生间内;2.1.3排水管道穿沉箱结构梁布置:需预留国标普通焊接钢套管,套管中心距墙或梁边结构110mm,套管中心间距原则上采用180mm;污水管套管规格DN150,套管中心标高Z+;废水管套管规格DN125,套管中心标高Z+;沉箱地漏套管规格DN100,套管中心标高Z+;Z表示沉箱结构面标高2.1.4厨房和卫生间的排水立管应分别设置,厨房布置应考虑立管布置位置;如有条件,厨房废水可与生活阳台洗衣机废水合用排水立管;2.1.5设置分体空调的住宅,冷凝水排水立管管径为DN40,支管管径为DN25;2.1.6设置小型中央空调的住宅,18层及18层以下的,冷凝水排水立管管径为DN50;18层以上的,排水立管管径为DN75;2.1.7雨水斗、雨水立管、污水立管的位置,注意避免与外窗、各留洞口及空调板发生冲突;2.2室外给排水井及井盖设置要求2.2.1小区内车行道路及入户通道上不得设置检查井,私家花园内尽量少设置检查井,若必须设置,不宜集中设置在单户私家花园内;井盖宜设于公共隐蔽位置;2.2.2小区内给水、燃气等压力管线可设置于车行路下方,应尽量靠近路边布置,管道间距应布置紧凑,满足施工要求;检修阀门等应设置于车行路以外位置;2.2.3小区内雨水、污水等重力流管线可设置于车行路边,但检查井盖应设置于路边的人行道或绿地内,且方形检查井盖应与相邻道路或围墙边线平行,并与园林专业协调进行装饰处理;2.2.4室外排水检查井当井深≤1.5m,所连管道D≤400mm时采用恒大方形检查井详定型产品-标准做法2009版;否则采用国标圆形检查井;装饰井盖做法详园林标准图;2.2.5雨水口:无道牙处采用国标平箅式单箅雨水口,有道牙处采用国标偏沟式单箅雨水口,铸铁井圈及铸铁箅子高档楼盘以园林专业要求为准;2.2.6水表井采用国标水表井及井盖,井盖规格为Ф600,装饰井盖做法详园林标准图;2.2.7阀门井采用国标阀门井及井盖,井盖规格为Ф700,装饰井盖做法详园林标准图;2.2.8为确保在别墅庭院内有足够空间种植大树,且减少井盖数量,请各地参考附录六,进行别墅庭院内管线的设计控制;2.2.9室外工程如雨水管井过多而影响路面美观,可采用雨水沟排水方式,上用卵石或沟盖板装饰,雨水或雨落管排入沟内,统一排入市政管网2.3地漏规格2.3.1卫生间地面采用DN50普通地漏简易地漏,在大便器与淋浴间浴盆之间贴墙梁设置或大便器边上的角落位大便器与淋浴间不靠同一面墙时设置;2.3.2淋浴间采用DN75普通地漏简易地漏,方形淋浴间地漏贴淋浴器所在墙边居中设置如地漏与沉箱梁、淋浴间排水槽发生矛盾时,可作适当调整,扇形淋浴间地漏沿淋浴间内墙角设置;2.3.3阳台洗衣机采用DN75洗衣机专用地漏;阳台地面采用DN50普通地漏,厨房地面不设地漏;2.3.4沉箱地漏采用DN50侧出地漏,除沉箱地漏外,其它地漏均要求设存水弯,存水弯水封深度不小于50mm;2.3.5除洗衣机地漏、管井地漏、沉箱地漏外,其余地漏均采用不锈钢面板;2.4通气管设置2.4.1广州地区住宅上人屋面通气管距屋面距离为2000mm,不上人屋面通气管距屋面距离为300mm;其它地区按当地要求;2.4.2别墅排水透气帽不宜伸出屋面,宜在外墙侧墙设置,孔位在建筑外墙处做同外墙颜色的网状盖板;2.4.3十三层以上宜设专用通气立管,十八层及以下专用通气立管管径为DN75;2.5雨水斗设置住宅屋面采用DN100雨水斗或DN100侧入雨水斗;别墅露台雨水宜采用DN75侧入雨水斗排放;排水系统设计原则若当地无强制规定,尽量考虑污废水合流制;室内及以上污废水重力自流排入室外污水管;四消防系统1管材选型1.1水泵吸水管及出水管均采用内外壁热镀锌钢管;1.2自动喷水灭火系统、水喷雾灭火系统、消火栓系统给水管,架空时应采用热浸镀锌钢管;埋地时,埋地部分管道刷冷底子油一道,热沥青一遍,玻璃布一遍三道防腐土壤腐蚀性较强时,应另行处理;1.3当消火栓系统管道工作压力大于时,采用国标加厚热镀锌钢管在不增加费用的情况下,消防公司可采用无缝钢管代替;1.4当喷淋系统管道工作压力大于时,采用国标加厚镀锌钢管,当报警阀入口前管道采用不防腐的钢管时,应在报警阀前增加过滤器;1.5当消防给水管道压力大于时,其最小壁厚应符合下列要求:1.5.1采用法兰连接或螺纹连接时:当管径DN≤125时,最小管壁序列号为Sch20;当管径为DN150时,最小管壁厚为3.4mm,当管径为DN200及DN250时,最小管壁厚为4.78mm;1.5.2采用卡箍连接时:当管径DN≥100时,最小管壁序列号为Sch30;当管径为DN<100时,最小管壁序列号为Sch40;2技术要求2.1消火栓系统2.1.1消火栓箱尺寸及要求:1广州地区单栓消火栓箱带消防卷盘尺寸650x240x950mm,双栓消火栓箱带消防卷盘尺寸800x240x1050mm,其他地区根据当地具体情况确定;2广州地区不带卷盘的消火栓箱尺寸800x240x650mm,其他地区根据当地具体情况确定;2.1.2暗装消火栓箱留洞尺寸及要求:1广州地区单栓消火栓箱带消防卷盘留洞尺寸800宽x1100mm高;双栓消火栓箱带消防卷盘留洞尺寸950宽x1200mm高,不带卷盘的消火栓箱留洞尺寸950宽x800mm高;洞底距楼地面775mm,安装完消火栓箱时,消火栓箱底边距楼地面850mm,消火栓口距楼地面1100mm;其他地区根据各地情况具体确定;2若采用其它形式消火栓箱时,应保证箱底距楼地面距离不小于600mm;2.2喷淋系统2.2.1喷头布置:无吊顶时,采用直立式喷头;有吊顶且吊顶高度大于800mm或吊顶内有可燃物时喷头上下布置,吊顶内采用直立型喷头,吊顶下采用装饰性喷头;装修有特别要求时考虑采用隐蔽型喷头;2.2.2喷头数量:轻危险级、中危险级场所中配水支管、配水管控制的标准喷头数按照规范要求执行,具体见下表:五设备技术要求1.生活水池(1)原则上采用钢筋混凝土水池;(2)小区用生活水池容积按最高日用水量的15%计算;单体建筑用生活水池容积按最高日用水量的20%计算;2.消防水池(1)采用钢筋混凝土水池,容积按规范计算;(2)水池进水控制阀采用液控浮球阀,阀前加过滤器;3.消防水箱(1)采用钢筋混凝土消防水箱,重力自流的消防水箱应设置在建筑的最高部位;(2)低层或多层建筑消防水箱应储存10min 的消防用水量;当室内消防用水量小于等于25L/s,经计算消防水箱所需消防储水量大于12m3时,可采用12m3;当室内消防用水量大于25L/s,经计算消防水箱所需消防储水量大于18m3时,可采用18m3;(3)高层建筑消防水箱容积:一类公建不应小于18m3,二类公建及一类居住建筑不应小于12m3,二类居住建筑不应小于6.0m3;(4)高层建筑天面消防水箱底距离建筑顶层楼面高度不小于8.1m,若不能满足,应设增压设施;(5)应整个小区统一考虑消防水箱;4.室外化粪池室外化粪池按照最经济的原则选用,尽量采用砖砌化粪池;5.生活供水设备在市政供水满足小区用水要求,当地供水部门要求的情况下,才采用叠压无负压给水设备供水,否则采用变频调速供水设备;如当地无强制性要求时,加压给水泵按如下原则选用:1加压给水泵均应设置备用泵;2加压给水泵采用DL、LG、GDL立式离心泵;6.消防水泵1消防水泵采用XBD立式消防泵,或以当地委托的消防公司设计为准;2若小区高位消防水箱的设置高度不能保证最不利点消火栓静水压力要求时,应设增压设施,增压设施宜设置在高位消防水箱附近合适位置;增压设施由电控箱、补压泵和隔膜气压罐组成;7.水景循环泵采用潜水泵;8.阀门1生活给水系统中,DN>50mm时,采用弹性座封铸铁铜芯或不锈钢芯闸阀;DN≤50mm时,采用全铜截止阀;2热水系统中,DN>50mm时,采用铸钢闸阀;DN≤50mm时,采用全铜截止阀;3消防系统中的阀门采用明杆闸阀或蝶阀;4排水管阀门采用弹性座封铸铁闸阀;5自动排气阀下设全铜截止阀一个;6生活水泵出水管采用消声止回阀,消防水泵采用普通止回阀;7水池进水控制阀采用过滤活塞式遥控浮球阀;8可调式减压阀、泄压阀等阀体原则上均为铸铁阀体;附录一:明露给排水管道识别标志1、入户水表及进水管参考:2、各地结合当地习惯或特殊要求,选用其他形式热水器时,需报公司审批;附录二:中山市小区市政引入管管径设计取值标准中山市小区市政引入管管径设计取值原则规定如下,供各地参考;1、小区用水量应根据小区性质确定,通常应包含以下用水量:1住宅生活用水量:Q d1=Σqln/1000 Qh1=Kh1Qd1/T式中:Kh1= q1=250L/人·d T=24h2公共建筑用水量:Q d2=Σq2imi/24 Qh2=Kh2Qd2/T式中:T、Kh2及ql2按下表选取;集体宿舍、旅馆和公共建筑生活用水定额及小时变化系数3道路浇洒及绿化用水量:Q d3=Σq3iFi/1000 Qh3= Qd3/T式中:T=8h q3i=2L/4消防用水量消防用水量仅用于校核管网计算,不属于正常用水量2.小区的用水量按以下原则计算1当建筑物内的生活用水全部由室外管网直接供水时,应取建筑物内的生活给水秒流量;2当建筑物内的生活用水全部自行加压供给时,应取建筑物最高日平均时生活用水量; 3当建筑物内的生活用水既有室外管网直接供水,又有自行加压供水时,应按本条1、2计算流量后,将两者叠加作为设计流量;4道路浇洒及绿化用水量按平均小时浇量计算;3.管径确定:D=4Qh/πV V=1.2m/s对于非广州地区的小区引入管应根据当地情况综合考虑;4.对于广州市按以上原则计算所得小区引入管管径可能小于市自来水公司要求,施工图可根据开发部反馈的自来水公司意见进行调整;附录三:住宅户内给排水节点大样设计指引1、淋浴器与其它卫生器具宜同侧布置;淋浴间地漏贴淋浴器所在墙边居中设置,确保淋浴间地漏落在排水沟中;卫生间地漏在大便器与淋浴间浴盆间贴墙梁设置或大便器边上的角落位大便器与淋浴间不靠同一墙面时;排水管井应注意沉箱梁的影响,控制好预留尺寸,以免二次敲打沉箱形成裂缝,造成沉箱漏水隐患;详下图;2、如淋浴间地漏与沉箱梁、淋浴间排水槽发生矛盾时,淋浴间地漏的设置可作适当调整,详下图;3、沉箱地漏的设置,可参照图一、图二设置;4、厨房排水立管设置在厨房窗边时,不应影响平开窗的开启,要求排水管所在的墙垛不小于200mm,热水器的设置应注意与电器插座、排水立管的安全间距,现以广州地区为例,厨房与生活阳台给排水设施的设置详下图:5、设置在厨房内的排水立管,应避开抽油烟机排风管进风面,详下图;附录四:PP-R、PVC-U管材选型指引目前集团确定的PP-R、PVC-U管材采购合作厂家有“联塑”和“金德”,为便于各地PPR、UPVC管材的选用及甲供材料的配送,针对此两种品牌的产品规格情况,特制定本指引,请各地参照执行;具体内容如下:一、选型要求1、PP-R给水管:1管材:联塑品牌:冷、热水用PP-R管采用PP-R环保健康给水管;金德品牌:冷、热水用PP-R管采用纯塑PP-R给水管;2压力选用:在当地有关部门无强制要求的情况下,冷水PP-R均采用, 热水PP-R均采用;3连接方式:一般采用热熔连接,当与金属管或用水器连接时,采用丝扣或法兰连接需采用专用的过渡管件或过渡接头,当管道外径大于等于75mm时可采用热熔、电熔和法兰连接;2、PVC-U给水管:联塑品牌:11层以上天面雨水用PVC-U给水管采用PVC-U环保给水管, 胶粘剂粘接;金德品牌:11层以上天面雨水用PVC-U给水管采给水用聚氯乙烯PVC-U管, 胶粘剂粘接;压力选用:住宅建筑高度在50米以下采用 Mpa联塑或金德,50-75米采用 Mpa,75-100米采用 Mpa,100米以上采用,承插粘接;3、PVC-U排水管:1普通PVC-U排水管:联塑品牌:选用的PVC-U环保排水管,胶粘剂粘接;金德品牌:普通PVC-U排水管:选用的PVC-U新型复合排水管,胶粘剂粘接;2PVC-U双壁中空螺旋消音排水管:联塑品牌:选用的PVC-U中空螺旋消音排水管Ⅱ型,胶粘剂粘接;金德品牌:采用PVC-U中空内螺旋消音排水管,胶粘剂粘接;3PVC-U双壁波纹管:选用联塑品牌的PVC-U双壁波纹管,在人行道及绿化带下采用环刚度S1级4kN/m2 ,在车行道下采用环刚度S2级8kN/m2 ,胶粘剂粘接;4、空调冷凝水管:联塑品牌:采用的PVC-U环保排水管,颜色同建筑外立面;DN<40的暗装冷凝水管采用PVC-U环保给水管,压力采用;金德品牌:采用PVC-U新型复合排水管,颜色同建筑外立面;DN<40的暗装冷凝水管采用给水用聚氯乙烯PVC-U管,压力采用;附录五:住宅大堂及电梯厅消火栓设置原则为更好地推动集团标准化设计,现根据我司住宅项目公共空间档次要求较高的特点,本着控制工程投资且能满足各地消防验收的原则,同时结合各地现状施工图情况,制定本标准;具体内容如下:一、通用原则:1、本标准中方案一是按照最经济原则考虑,各单项工程应优先按照方案一进行设计和报建;2、设置双栓消火栓时均优先考虑设置1根消防立管,18层以上可按照当地消防局要求设置双栓双立管;3、首层大堂消火栓不宜设置在大堂两侧、电梯门正对墙面,以便装修做造型处理;4、标准层电梯厅公共空间消火栓宜安装在隐蔽位置,不应直对住户大门;5、消火栓不宜靠电梯或电房墙面设置;附录六:给排水专业设计标准图例为更好地推动集团标准化设计,统一各地区给排水专业设计图纸质量标准,特编制给排水专业设计标准图例,供各地设计时使用;具体详内容如下:。

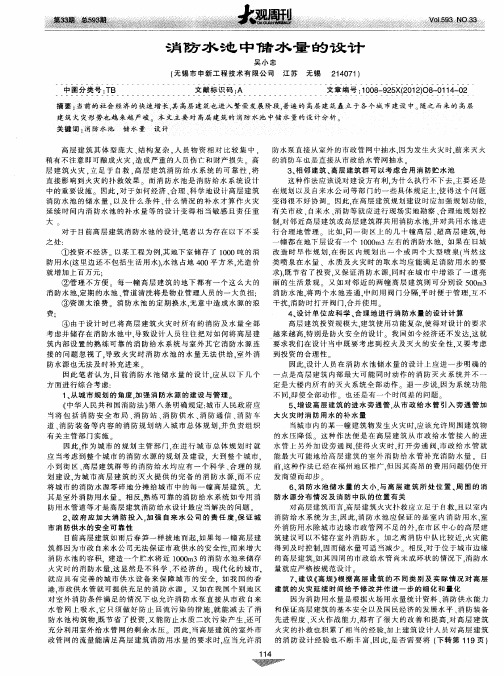

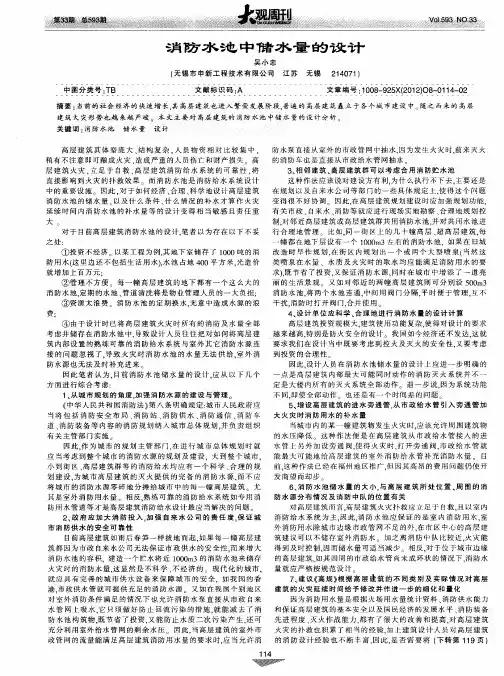

建筑消防水池储水量设计提要高层建筑火灾,立足于自救,这就给高层建筑消防给水工程提出了更高的要求和急待解决的问题,如高层建筑消防水池的储水量需要设计多大,才能做到既能满足高层建筑火灾时消防用水量的要求,又能达到科学、经济、节约投资的目的,这是当前建设、设计及消防部门关注的一个焦点,本文对当前实际工程中消防水池储水量的设计情形进行了归纳总结,并以规范为指导,结合消防建审工作实践,从因地制宜综合考虑消防水量、加强市政规划及消防水源建设等角度对高层建筑消防水池的储水量设计作进一步的探讨。
关键词高层建筑消防水池储水量设计随着社会生活和经济技术的进展,表达都市时代特点的高层建筑亦进入繁荣进展时期,越来越多的高层建筑耸立于现代都市之中。
随之而来的高层建筑火灾形势也越来越严肃。
高层建筑火灾,立足于自救,高层建筑消防给水系统的可靠性,将直截了当阻碍到火灾的扑救成效。
而消防水池是消防给水系统设计中的重要设施。
因此,关于如何经济、合理、科学地设计高层建筑消防水池的储水量,以及什么条件、什么情形的补水才算作火灾连续时刻摧消防水池的补水量等的设计变得相当敏锐且责任重大。
如何把好那个尺度,这是建设单位、设计单位与消防部门之间的一个焦点。
本文中,笔者将以规范为指导,结合我国国情和具体工程的设计及消防建审工作实践,就消防水池储水量的设计问题进行探讨,有些方法仍不专门成熟,提出来供大伙儿研讨。
«高层民用建筑设计防火规范»第7.3.2条和7.3.3条对消防水池的设置及设计储水量作出了如下规定:〝当室外给水管网能保证室外消防用水量时,消防水池的有效容量应满足火灾连续时刻内室内消防用水量的要求;当室外给水管网不能保证室外消防用水量时,消防水池的有效容量应满足火灾连续时刻内室内消防用水量和室外消防用水量不足部分之和的要求。
〞对以上规范的规定,各个地区在明白得及执行上有不同的作法。
在福州市,室内及室外消防用水量均必须储存在消防水池中,缘故是市自来水公司无法保证市政供水的安全性,这明显增大了消防水池的容积;在厦门市,当室外给水管网能够保证室外消防用水时,消防水池的储水量只须满足室内消防用水量。
新消防水规对消防水池及消防水箱设计的技术要求摘要:此文叙述了新消防水规范颁发之后,对消防水池和消防水箱设计的技术要求。
关键词:消防水池消防水箱功能一、消防水池当消防水池的有效容积大于500m?时候,适合设置“两格”,当消防水池的有效容积大于1000m?时候,应当设置为“两座”。
在此两格和两座的具体分别,“两格”可设一条混凝土分隔墙,“两座”是相近两座水池之间有独自的单独的分隔墙。
对于“两座”水池间隔的较于简单方便且比较经济的作法,与结构专业的可行操作相结合。
应该在储存室外或提供消防车取水的消防水池处设置取水口,并且吸水的高度不可以比6米高。
此条即要求消防水池的池底座和消防水池室外高差不可大于5米(除了1米消防车本身的吸水高度)。
消防取水口与建筑物的之间相距不可以小于15米。
对于此条,在现实工程中因受地块红线的限制,也许比较难以落实,须与各方当地的消防部门相互有具体协作。
二、消防水箱消防给水系统设计的主要内容是消防水箱有效容积的确定,往往都是给排水相关行业关注的重点话题之一,简称作“水消规”实说是《消防给水及消火栓系统技术规范》,“水消规”在2014年10月1日予以实行,就消防水箱有效容积作出了部分新的规定。
三、当前规范对消防水箱有效容积的规定《建筑设计防火规范》第844条的第2款项:消防水箱中内储存的消防用水量应有10min。
当建筑内消防用水量比25L/s小或者等于此数,经由对消防水箱所须消防储水量进行计算大于12m3时,仍能对12m3进行采用;当建筑内消防用水量比25L/s大时,经由对消防水箱所需消防储水量进行计算当比18m3大时,仍能对18m3进行采用。
《高层民用建筑设计防火规范》第7471条:有关高位消防水箱的消防储水量,一类公共建筑不能比18立方米小;一类居住建筑与二类公共建筑不能比12立方米小;且二类居住建筑不能比6.00立方米小。
第7473条:相联给水方法的分区消防水箱容量应跟高位消防水箱是一样的。
建筑消防水池储水量设计(doc 7页)高层建筑消防水池储水量设计的商榷提要高层建筑火灾,立足于自救,这就给高层建筑消防给水工程提出了更高的要求和急待解决的问题,如高层建筑消防水池的储水量需要设计多大,才能做到既能满足高层建筑火灾时消防用水量的要求,又能达到科学、经济、节省投资的目的,这是当前建设、设计及消防部门关注的一个焦点,本文对当前实际工程中消防水池储水量的设计情况进行了归纳总结,并以规范为指导,结合消防建审工作实践,从因地制宜综合考虑消防水量、加强市政规划及消防水源建设等角度对高层建筑消防水池的储水量设计作进一步的探讨。
关键词高层建筑消防水池储水量设计随着社会生活和经济技术的发展,体现城市时代特征的高层建筑亦进入繁荣发展阶段,越来越多的高层建筑矗立于现代都市之中。
随之而来的高层建筑火灾形势也越来越严峻。
高层建筑火灾,立足于自救,高层建筑消防给水系统的可靠性,将直接影响到火灾的扑救效果。
而消防水池是消防给水系统设计中的重要设施。
因此,对于如何经济、合理、科学地设计高层建筑消防水池的储水量,以及什么条件、什么情况的补水才算作火灾延续时间摧消防水池的补水量等的设计变得相当敏感且责任重大。
如何把好这个尺度,这是建设单位、设计单位与消防部门之间的一个焦点。
本文中,笔者将以规范为指导,结合我国国情和具体工程的设计及消防建审工作实践,就消防水池储水量的设计问题进行探讨,有些想法仍不很成熟,提出来供大家研讨。
《高层民用建筑设计防火规范》第7.3.2条和7.3.3条对消防水池的设置及设计储水量作出了如下规定:“当室外给水管网能保证室外消防用水量时,消防水池的有效容量应满足火灾延续时间内室内消防用水量的要求;当室外给水管网不能保证室外消防用水内部设有消火栓系统、自动喷水灭火系统、水喷雾灭火系统、水幕保护系统等),设计在报审消防设计施工图纸的同时也报上了消防水池储水量的设计计算书,消防水池的设计储水量由以下计算得来,共1629.6m3。
1、室外消火栓:30L/S*3h(灭火延续时间)=324m32、室内消火栓:40L/S*3h(灭火延续时间)=432 m33、自动喷水灭火系统:30L/S*1h(灭火延续时间)=108 m34、代替防火墙的防火卷帘两侧的自动喷水灭火系统:30L/S*3h=324 m35、水喷雾灭火火系统:20L/min.m2*20m2(保护面积)*0.4h(灭火延续时间)—9.6 m36、水幕保护系统:2L/S•m*3h*20m=432m3对于目前高层建筑消防水池的设计,笔者以为存在以下不妥之处:一、投资不经济。
以厦门国际会展中心工程为例,其地下室储存了2600吨的消防用水(这里边还不包括生活用水),水池占地890平方米,光造价就增加上百万元;二、用水不卫生。
消防、生活水池在设计中常采用合建水池,在理论讲有利于水质经常保持新鲜。
但在实际上,由于生活用水和消防用水量相差太大,如一幢高层或超高层的办公楼,它的消防用水(包括室内消火柱系统、自动喷洒系统、水幕系统、水喷雾灭火系统等)贮存的专用水量是生活用水量的几十倍。
而一般水在贮水池中要停留好几天或更多的时间,水中的余氯已经衰竭,细菌开始繁殖。
这样的水质根本无法满足钦用水的要求;三、管理不方便。
每一幢高层建筑的地下都有一个这么大的消防水池,定期的水池、管道清洗将是物业管理人员的一大负担;四、资源太浪费。
消防水池的定期换水,无意中造成水源的浪费;五、由于设计时已将高层建筑火灾时所有的消防及水量全部考虑并储存在消防水池中,导致设计人员往往把对如何将高层建筑内部设置的熟练可靠的消防给水系统与室外其它消防水源连接的问题忽视了,导致火灾时消防水池的水一量无法供给,室外消防水源也无法及时补充进来。
因此笔者认为,目前消防水池储水量的设计,应从以下几个方面进行综合考虑:一、从城市规划的角度,加强消防水源的建设与管理。
《中华人民共和国消防法》第八条明确规定:城市人民政府应当将包括消防安全布局、消防站、消防供水、消防通信、消防车道、消防装备等内容的消防规划纳入城市总体规划,并负责组织有关主管部门实施。
《福建省消防条例》第十条规定:城市消防安全布局和消防站、消防给水、消防通道、消防通讯等公共消防设施,应与其他市政基础设施统一规划、统一设计、统一建设。
因此,做为城市的规划主管部门,在进行城市总体规划时就应当考虑到整个城市的消防水源的规划及建设,大到整个城市,小到街区、高层建筑群等的消防给水均应有一个科学、合理的规划建设,为城市高层建筑的灭火救提供的完备的消防水源,而不应将城市的消防水源零碎地分摊给城市中的每一幢高层建筑。
尤其是室外消防用水量。
相反,熟练可靠的消防给水系统如专用消防用水管道等才是高层建筑消防给水设计最应当解决的问题。
二、政府应加大消防投入,加强自来水公司的责任度,保证城市消防供水的安全可靠性。
目前高层建筑如雨后春笋一样拔地而起,如果每一幢高层建筑都因为市政自来水公司无法保证市政供水的安全性,而来增大消防水池的容积,建造一个贮水将近1000m3的消防水池来储存火灾时的消防水量,这显然是不科学、不经济的。
现代化的城市,就应具有完善的城市供水设备来保障城市的安全,如我国的香港,市政供水管就可提供充足的消防水源。
又如在我国个别地区对室外消防条件满足的情况下也允许消防水泵直接从市政自来水管网上吸水,它只须做好回流污染的措施,就能减去了消防水池构筑物,既节省了投资,又能防止水质二次污染产生,还可充分利用室外给水管网的剩余水压。
因此,当高层建筑的室外市政管网的流量能满足高层建筑消防用水量的要求时,应当允许消防水泵直接从室外的市政管网中抽水,因为发生火灾时,前来灭火的消防车也是直接从市政给水管网抽水。
既然市政管网可以让消防车直接抽水,那么,也应该允许消防水泵直接从市政管网抽水,何况,当城市内的某一幢建筑物发生火灾时,自来水公司应与消防部门密切配合,通过对市政供水的调度来保证着火建筑室外市政供水管的流量和压力的。
当然,这关键还是需要政府加大消防投入,通过自来水公司来落实、完善市政供水管网,最终达到保证消防用水的要求。
换句话说,取消每幢高层建筑的消防水池将是今后的发展方向。
三、相邻建筑、高层建筑群可以考虑合用消防贮水池。
这种作法应该说对建设方有利,为什么执行不下去,主要还是在规划以及自来水公司等部门的一些具体规定上,使得这个问题变得很不好协调。
因此,在高层建筑规划建设时应加强规划功能,有关市政、自来水、消防等就应进行现场实地勘察、合理地规划控制,对邻近高层建筑或高层建筑群共用消防水池,并对共用水池进行合理地管理。
比如,同一街区上的几十幢高层、超高层建筑,每一幢都在地下层设有一个1000m3左右的消防水池,如果在旧城改造时早作规划,在街区内规划出一个或两个大型喷泉(当然这类喷泉在水量、水质及火灾时的取水均应能满足消防用水的要求),既节省了投资,又保证消防水源,同时在城市中增添了一道亮丽的生活景观。
又如对邻近的两幢高层建筑则可分别设500 m3消防水池,将两个水池连通,中间用阀门分隔,平时便于管理,互不干扰,消防时打开阀门,合并使用。
四、设计单位应科学、合理地进行消防水量的设计计算。
高层建筑投资规模大,建筑使用功能复杂,使得对设计的要求越来越高,特别是防火安全的设计。
我国如今经济还不发达,这就要求我们在设计当中既要考虑到控火及灭火的安全性,又要考虑到投资的合理性。
因此,设计人员在消防水池储水量的设计上应进一步明确的一点是高层建筑内部最大可能同时动作的消防灭火系统并不一定是大楼内所有的灭火系统全部动作。
退一步说,因为系统功能不同,即使全部动作。
也还是有一个时间差的问题。
所以设计在计算消防用水量时,应结合概率进行科学的测算评估。
而目前许多消防水池储水量的设计基本上是高层建筑内所配置的灭火系统的用水量之和,这明显是不科学的。
另外,设计还应充分考虑火灾时消防水池正常补水的几种可能,如正常的市政供水管网的补水,屋顶高位水箱游泳池及甚至空调冷凝水、循环冷却水池内的水(在能保证不被动用的前提下)均可在利用之列。
五、增设高层建筑的进水旁通管,从市政给水管引入旁通管加大火灾时消防用水的补水量。
当城市内的某一幢建筑物发生火灾时,应该允许周围建筑物的水压降低。
这种作法便是在高层建筑从市政给水管接入的进水管上另外加设旁通阀,使得火灾时,打开旁通阀,市政给水管就能最大可能地给高层建筑的室外消防给水管补充消防水量。
目前,这种作法已经在福州地区推广,但因其高昂的费用问题仍使开发商望而却步。
六、消防水池储水量的大小,与高层建筑所处位置、周围的消防水源分布情况及消防中队的位置有关。
对高层建筑而言,高层建筑火灾扑救应立足于自救,且以室内消防给水系统为主,因此,消防水池应保证的是室内消防用水,室外消防用水除城市边缘市政管网不足的外,在市区中心的高层建筑建议可以不储存室外消防水。
加之离消防中队比较近,火灾能得到及时控制,因而储水量可适当减少。
相反,对于位于城市边缘的高层建筑,如其四周的市政给水管尚未成环状的情况下,消防水量就应严格按规范设计。
七、建议《高规》根据高层建筑的不同类别及实际情况对高层建筑的火灾延续时间给予修改。
因为消防用水量是根据火场用水量统计资料、消防供水能力和保证高层建筑的基本安全以及国民经济的发展水平、消防装备先进程度、灭火作战能力,都有了很大的改善和提高,对高层建筑火灾的扑救也积累了相当的经验,加上建筑设计人员对高层建筑的消防设计经验也不断丰富,因此,是否需要将每幢高层建筑的灭火延续时间都确定为3个小时,笔者以为值得探讨,《高层民用建筑设计防火规范》第7.3.3条中对火灾延续时间的分类应只是一种参考,更重要的是应从实际建筑物内部燃烧物的种类、火灾荷载及发生火灾、火灾蔓延的可能性、火灾扑救的难易程度、建筑内部消防设施的完备及先进、自动化程度,加上使用人员的素质、熟悉程度及建筑功能、性质、物业管理水平等进行综合权衡考虑。
有些场所虽然重要,比如高规一类的科研楼,如果只是对一些非燃的丁类物品戍类物品进行研究,建筑内燃烧物数量不多,火灾的机率不大,即使火灾,也不可能发生大面积蔓延,这种情况下,笔者以为可以将火灾延续时间减小,而不是3个小时,建议规范对此作出修改。
以上观点,纯属抛砖引玉。
希望能从保证城市消防供水安全,降低高层建筑工程造价及方便管理,减少水资源的浪费,最终达到经济、合理地设计高层建筑消防水池的储水量为同行提供参考。
