实验报告3 IP和ICMP数据包的获取分析

  • 格式：doc
  • 大小：94.50 KB
  • 文档页数：5
广东科学技术职业学院
计算机工程技术学院(软件学院)作者____号____)教师签名______
实验3题目IP协议和ICMP协议第6周星期第节
一、实验目的与要求（此栏实验前由老师填写）
·实验目的：
掌握使用Etherpeek分析IP协议；
掌握使用Etherpeek分析ICMP协议；
类型：
代码：
校验和：
标识：
序列号:
数据:
步骤3的结果是：
1.分片组中任一个非最后分片“IP Fragment”数据包IP头信息 的截图：
2.分片组中最后一个分片“IP Fragment”数据包里的IP头信息 的截图：
六、心得体会（学生填写）
Ping命令的使用
分片的数据包
方法：打开Etherpeek并开始捕获数据包。然后在系统的“开始”—“运行”—输入“CMD”命令，进入DOS命令窗口，并输入“ping”命令测试网络的情况，如“ping 172.16.40.80”。再回到EtherPeek查看捕获到的数据，分别双击打开“PING Req”、“PING Reply”这两条数据包，分析数据包的内容，注意它们的不同，并分别把 和 的具体信息写到“五、实验结果2”。
·实验要求：
使用Etherpeek捕获和分析IP数据包；
使用Etherpeek捕获和分析ICMP的请求和响应数据包；
二、实验环境及方案（此栏实验前由老师填写）
三、实验步骤（此栏实验前由老师填写）
1.安装“帧捕获器与协议分析器”：WildPackets.EtherPeek.v5.1
2.使用Etherpeek捕获和分析IP数据包；
四、思考题（由老师在上机前出好题目，学生通过实验后再回答）
1.IP协议的主要功能有哪些？
2.ICMP协议的作用是什么？
五、实验结果（学生填写）
步骤2的结果是：
1.“PING Req”数据包中 (IP)的具体信息：
版本：
头标长：
服务类型：
总长：
标识：
标志：
片偏移：
生存时间：
协议：
头标校验和：
源IP地址：
目的IP地址：
2.“PING Req”数据包中 (ICMP)数据包的具体信息：
类型：
代码：
校验和：
标识：
序列号:
数据:
3.“PING Reply”数据包中 (IP)的具体信息：
版本：
头标长：
服务类型：
总长：
标识：
标志：
片偏移：
生存时间：
协议：
头标校验和：
源IP地址：
目的IP地址：
4.“PING Reply”数据包中 (ICMP)的具体信息：
3．捕获分片的数据包：
打开Etherpeek并开始捕获数据包。然后在DOS命令窗口输入“ping–l3000172.16.40.80”，其中的“l”是L的小写。再回到EtherPeek查看捕获到的数据，找到该组分片数据的最后两条，双击打开“IP Fragment”数据包，分析数据包的内容，并把 的具体信息截图到“五、实验结果3”。注意这两个分片的区别以及和步骤2的数据包的区别。

合集下载

实验二IP协议与ICMP协议分析实验

实验二IP协议与ICMP协议分析实验

实验二IP协议与ICMP协议分析实验引言：IP（Internet Protocol）是互联网协议族的核心协议之一，负责实现网络数据包的传输。

而ICMP（Internet Control Message Protocol）是基于IP协议的重要协议，用于在IP网络中传递控制和错误消息。

实验目的：本实验旨在通过对IP协议和ICMP协议的分析，深入了解二者的工作机制和应用。

实验原理：1.IP协议：IP协议是一种无连接的、不可靠的协议，负责将分组从源地址传输到目的地址。

它的主要特点是在网络层提供了全球唯一的逻辑标识符--IP 地址，实现了跨网络的传输。

IP分组的格式包括首部和数据两部分。

首部长度为20字节，包含了版本号、首部长度、服务类型、总长度、标识、标识、标志、片偏移、生存时间、协议、首部校验和、源地址和目的地址等信息。

2.ICMP协议：ICMP是一种网络层协议，用于检测和报告网络层的错误。

它通常使用在IP分组传输中，可以在主机、路由器之间传递控制和错误信息。

ICMP报文的格式包括首部和数据两部分。

首部长度为8字节，包含了类型、代码、校验和等信息。

数据部分根据不同的类型和代码而不同。

实验步骤：1.IP数据包的抓取和分析：首先，在一台计算机上安装Wireshark软件，并使用Wireshark抓取与该计算机相关联的网络接口的IP数据包。

然后，通过过滤条件过滤出IP协议的数据包，并逐一观察IP数据包的首部信息，包括版本号、首部长度、服务类型、总长度、标识等。

最后，根据抓包结果，分析IP数据包的传输过程和相关特性。

2.ICMP报文的抓取和分析：继续使用Wireshark软件，过滤条件设置为ICMP协议，抓取与该计算机相关联的网络接口的ICMP报文。

然后，逐一观察ICMP报文的首部信息，包括类型、代码、校验和等。

最后，根据抓包结果，分析ICMP报文的类型和用途，并进一步了解ICMP协议的工作机制。

实验结果：通过实验，我们得到了IP数据包和ICMP报文的抓包结果，并分析了其首部信息和特性。

实验四-ICMP数据报和IP数据报分片分析实验报告

实验四-ICMP数据报和IP数据报分片分析实验报告

实验四ICMP 协议和IP 数据报分片分析【实验目的】1. 理解 ICMP 协议报文类型和格式；2. 理解 ping 命令的工作原理；3. 理解 traceroute 的工作原理；4. 理解 IP 协议报文类型和格式。

【实验环境】与因特网连接的电脑，操作系统为Windows，安装有Wireshark、IE 等软件。

【实验内容】1. 使用 wireshark 抓包软件分析ICMP 协议报文的类型；2. 分析 ping 命令的工作原理；3. 分析 tracert 命令的工作原理；4. 使用 wireshark 抓包软件分析IP 协议报文以及报文分片。

【实验步骤】1. 分析ICMP 协议步骤1：在 PC1 运行 Wireshark，开始截获报文，为了只截获和实验内容有关的报文，将Wireshark 的 Captrue Filter 设置为“No Broadcast and no Multicast”；步骤2：在 PC1 以 baidu 为目标主机，在命令行窗口执行 Ping 命令，要求ping 通8 次；【答】：Ping 命令为：____ ping –n 8 baidu ____将命令行窗口进行截图：【答】：步骤3：停止截获报文，分析截获的结果，答复以下问题：〔1〕将抓包结果进行截图〔要求只显示 ping 的数据包〕：〔2〕截获的 ICMP 报文有几种类型？分别是：【答】：两种：8(Echo〔ping〕 request) 、 0(Echo (ping) reply )〔3〕分析截获的 ICMP 报文，按下表要求，将各字段信息填入表中，要求填写前4 个报文的信息。

〔4〕查看ping 请求信息，ICMP 的type是 ___Echo〔ping〕 request___。

和code是 __8__。

并截图。

〔5〕查看相应得ICMP 响应信息，ICMP 的type 是___Echo〔ping〕 reply___和code 是 __0__。

任务三计算机网络实验IP数据报捕获与分析

任务三计算机网络实验IP数据报捕获与分析

任务三计算机网络实验IP数据报捕获与分析一、实验目的本实验的目的是通过使用网络抓包工具捕获IP数据报，了解IP协议的工作过程，分析数据报的结构和内容。

二、实验设备和工具1.计算机2.网络抓包工具：Wireshark三、实验原理IP（Internet Protocol）是网络层的核心协议，在互联网中承担着数据包的传输任务。

IP协议负责将数据包从源主机传输到目标主机，保证数据在不同主机之间的正确传输。

IP数据报是IP协议传输的基本单位，由IP头和数据部分组成。

IP头部包含以下重要字段：1.版本（4位）：表示IP协议的版本号，IPv4为4，IPv6为62.首部长度（4位）：表示IP头部的长度，以32位的字节为单位。

3.区分服务（8位）：用于标识优先级和服务质量等信息。

4.总长度（16位）：指明整个IP数据报的长度。

5.标识（16位）：用于标识同一个数据报的分片。

6.标志位（3位）：标记是否进行数据报的分片。

7.片偏移（13位）：表示数据报组装时的偏移量。

8.生存时间（8位）：表示数据报在网络中的存活时间。

9.协议（8位）：指明IP数据报中携带的数据部分所使用的协议，如TCP、UDP等。

10.头部校验和（16位）：用于对IP头部的校验。

11.源IP地址（32位）：指明数据报的发送者的IP地址。

12.目的IP地址（32位）：指明数据报的目标IP地址。

四、实验步骤1.安装Wireshark软件。

2.打开Wireshark软件，选择需要进行抓包的网络接口。

3.点击“开始”按钮，开始抓包。

4.进行相关网络操作，产生数据包。

5.停止抓包。

6.选中其中一个数据包，进行分析。

五、数据包分析Wireshark软件可以对捕获到的数据包进行详细的分析，提供了丰富的信息和统计数据。

以下是对数据包的一些常规分析内容：1.源IP地址和目的IP地址：根据协议规定，每个IP数据报必须携带源IP地址和目的IP地址，通过分析这两个字段可以确定数据包的发送方和接收方。

ICMP及IP实验报告

ICMP及IP实验报告

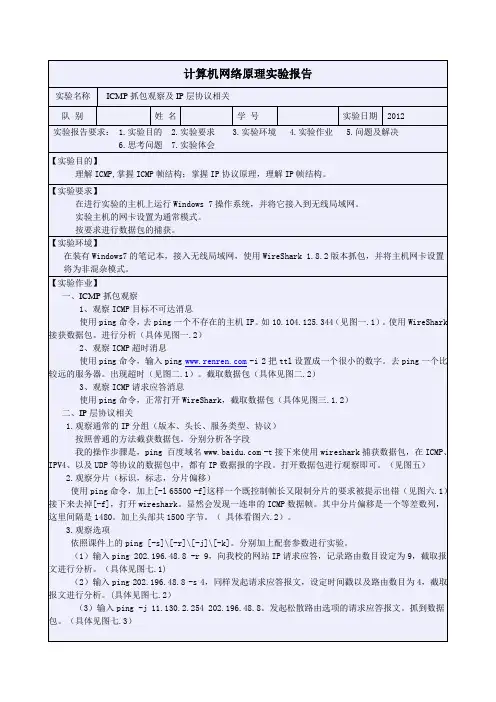

计算机网络原理实验报告实验名称ICMP抓包观察及IP层协议相关队别姓名学号实验日期 2012实验报告要求： 1.实验目的 2.实验要求 3.实验环境 4.实验作业 5.问题及解决6.思考问题7.实验体会【实验目的】理解ICMP,掌握ICMP帧结构；掌握IP协议原理，理解IP帧结构。
