高清视频终端HDX7000使用维护手册(3)
第一章系统诊断系统自带诊断功能，利用它可以进行一些基本的诊断。
使用遥控器主页按键，使设备返回到开机界面，点击“系统”－“诊断”菜单：进入“诊断”菜单8.1 系统状态系统状态是显示当前系统的基本情况，当所检测的功能模块出现问题的时候，系统将以红色的状态来标识。
下面两幅图片为正常状态和报警状态：在系统有警告信息时，主界面也将显示警告。
8.2 呼叫统计呼叫统计用于显示系统会议连接过程中的带宽、视频协议、音频协议等状态。
8.3 网络诊断通过“网络”选项，我们可以对当前网络进行一些初步的诊断，可实现本端自检、链路连通状态测试、网络路径跟踪。
我们可根据这些信息来初步分析一下网络的状况。
如下图，在空格地方输入要测试的IP地址（支持H.323），然后选择“开始”，就开始测试终端到目的地址的网路连路状况。
如下图，在空格地方输入要跟踪的IP地址，然后选择“开始”，就开始测试终端到目的地址的网路跟踪状况。
8.4 视频诊断视频诊断是用来检测系统编解码器是否存在故障，当系统图像出现问题的时候，可以用这个功能来检测终端视频编解码器是否存在故障。
正常会显示如下图所示的画面：8.5 音频诊断音频诊断可以用来诊断系统的声音输入输出是否存在问题。
进入“扬声器测试”，可诊断本地声音输出是否有问题。
“扬声器测试”用来测试本地声音输出是否正常，点击界面上的小喇叭图标，将听到系统发出“嘀”的长音，若听不到，则检查本地音频连接线和音频设备。
音频指示器用来测试本地声音输入情况：-音频指示器用来测试本地声音输入情况，若有亮条显示，表示对应的设备有声音出入，若无有亮条显示，表示对应的设备无声音输入。
当设备有故障时，输入14位系统序列号，将对系统恢复出厂设置。
第二章系统信息系统信息用于显示系统软件版本，序列号等系统信息。
系统信息是观看系统当前基本信息的集合，显示系统的各种基本情况。
第三章常见故障排除1.密码设备初次安装时如果没有删除菜单管理密码，进入菜单的管理设置时需要输入密码，此密码默认为设备的14位序列号。
宝利通HDX-7000用户日常操作手册
14
常见问题及排查方法
15
终端常见问题汇总
菜单需要密码 设备初次安装时如果没有删除菜单管理密码，进入菜单的管理设 置时需要输入密码，此密码默认为设备的SN号
16
终端常见问题汇总
蓝屏问题的原因 原因：显示采用的是VGA输出 措施：连接VGA显示设备，重新更改显示类型
17
终端常见问题汇总
画面出现黑白现象 原因：摄像机视频信号类型中S-Video或复合输入没有选择正确 措施：进入菜单中的摄像机设置，更改输入类型。
听到的远端声音大小调整 选择近端摄像头或视频源 返回上一层菜单
应答或发起呼叫 显示屏幕键盘 可选功能菜单显示 输入地址中的点
2
发起和结束呼叫
发起呼叫 点击 按键，屏幕显示“拨打电话”，输入对方IP地址，选择 “通话质量”，再点击 按键。
对方IP地 址在这里 输入
此处选择呼 叫速度
终端 主界 面,背 景为 摄像 头画 面
20
终端常见问题汇总
画面很亮 原因：打开了逆光补偿或镜头逆光了 措施：关闭逆光补偿，转动镜头，调整到不逆光的位置
21
终端常见问题汇总
镜头无法转动 原因：没有选择近端或镜头连接线缆没有连接正确 措施：先点击遥控器近端按钮再控制镜头，检查镜头连接线缆
ห้องสมุดไป่ตู้
22
终端常见问题汇总
听到自己的声音 原因：本地音频输出线缆连接错误，连接到了VCR接口 措施：检查音频连接线缆，重新连接到主音频输出
11
视频会议日常使用注意事项
发言时，不必手持MIC，距MIC 0.5m为佳。
会议开始前，应固定好MIC的位置。MIC尽量远离有噪音发出 的设备，并且尽量使发言人能正对MIC，这样采集的声音质量 更高，声音效果更好。会议过程中，特别是本地有人发言时尽 量不要移动MIC，因为配置的全向MIC灵敏度很高，发言时移 动MIC会出现很大的噪音。
POLYCOM-视频终端-HDX-7000使用培训
察看系统信息
系统-系统信息
2019/11/22
发起呼叫/挂断呼叫
呼叫：在主页上输入对方IP地址，选择通话质量和呼叫方 式，或者从目录中找到呼叫对象，按绿色呼叫键
挂断：按红色挂断键
2019/11/22
应答
远端呼叫本地
呼叫设置中的自动应答功能打开时，会自动与对方建立连接 自动应答未打开时，需手动应答，建立连接
2019/11/22
通过遥控器改变视频接口
将遥控器对准摄像头 长按“显示”键5秒 液晶屏显示接口类型 按上下键选择需要的接口 按向右键确认选择
2019/11/22
音频设置
系统-管理设置-音频-音频设置
2019/11/22
启用立体声
系统-管理设置-音频-立体声设置
2019/11/22
系统摆放原则
不要使摄像机正对着窗户或其它明亮光源。 预留足够的空间，以便连接电缆。 将摄像机和显示器尽可能放在一起，以便所在
站点的与会者在面向显示器时也面向摄像机。 会议室尽量避免阳光的直接照射，尽量多安装
一些三基色日光灯，还原会议室真实色彩 系统尽可能与会议室音扩声系统、中控系统等
融合起来
2019/11/22
视频诊断信息
系统－诊断－视频
该项测试可以查看显示设备颜色是否纯正
2019/11/22
扬声器诊断信息
系统－诊断－音频－扬声器测试
该项功能主要用户测试终端的发音系统，如果有音 频发出，说明终端的音频输出没问题
2019/11/22
音频指示器诊断信息
系统－诊断－音频－音频指示器
2019/11/22
MIC发言注意事项
发言时，不必手持MIC，距MIC 0.5-2m以内为佳。 会议开始前，应固定好MIC的位置。MIC尽量远离有
HDX7000系列安装配置操作指南1215精品PPT课件
主屏幕设置
设备操作
呼叫和应答
应答视频呼叫，Polycom HDX 系 统能够通过下列方式之一应答来电： 系统提示您手动应答呼叫。 系统自动应答来电。 我们通常会使用系统自动应答来电 的方式。
呼叫和应答
发出视频呼叫，可以按下列任何方式发出视频呼叫： 直接输入号码或IP地址 调用方式（最近呼叫列表、联系人列表或快速拨号列表、目录）
监视器-1
监视器-2
监视器-3
监视器-4
摄像机-设置建议
HDX9000、HDX8000和HDX7000可连接的 摄像机数目最大为5、4和3，设置步骤如下： 第一步，先确定有你几个摄像头，你准备连接几 台，然后确定摄像头有什么接口，你准备使用什 么接口； 第二步，你是否准备录像，使用什么样的录像机 和相关的接口； 第三步，你是否准备连接PC，发送双流； 第四步，根据终端型号和上述步骤的结论进行设 置。
LAN属性-2
监视器-设置建议
HDX9000、HDX8000和HDX7000可连接的 显示器数目最大为4、3和3，设置步骤如下： 第一步，先确定有你几台电视机，你准备连接几 台，然后确定电视机有什么接口以及支持什么分 辨率，你准备使用什么接口和多大的分辨率； 第二步，确定你想电视机上显示什么图像（本地 图像，远端会场图像还是PPT）； 第三步，你是否准备录像，使用什么样的录像机 和相关的接口； 第四步，根据终端型号和上述步骤的结论进行设 置。
直接输入号码或IP地址发出呼叫，请执行下列操作： 1、在拨号字段中，输入IP地址信息； 2、选择通话质量 — 指定此呼叫的呼叫速率或呼叫类型。对于大 多数呼叫，请选择自动，以便由系统来确定呼叫的最佳质量； 3、按遥控器上的 呼叫以发出呼叫。 屏幕上即显示呼叫进度指示器，表示正在发出呼叫。当指示灯变 为绿色时，表示呼叫已接通。
宝利通HDX终端的安装及使用说明
“主页”按钮，弹出菜单点击“最近通话”的选项
HDX终端日常使用
-应答和呼叫
拨打IP地址发起呼叫界面（一般不用主动发起呼叫）
输入对方IP地址
选择呼叫速率，最高 可选择1920K
输入完地址，选择 完呼叫速率即可发 起呼叫
HDX终端日常使用
-摄像机以及视频源控制
1、摄像机基本控制
摄像机移动：按遥控器上的箭头按钮，将摄像机向上、下、左、右移动。 注意：一定要确认在“近端”模式才能对本地的摄像机进行控制， “远端”无法控制本地摄像机 摄像机远近变焦：按变焦 设置预设位： 如要将会议室全景作为预设1，发言人近景作为预设2，分别按遥控器上 调整摄像机的焦距
系统-诊断
HDX终端诊断功能
-简单故障排除
1、系统状态
显示系统状态，显示遥控器电池、麦克风、网络连接情况，可以打开每一
项继续查看该状态的详细信息，不正常的选项会以警报和红色箭头显示
提示警报
将光标挪至每个点击进去选 项即可查看详细信息
HDX终端诊断功能
2、呼叫统计
-简单故障排除
显示音视频呼叫传输与接收参数详情（可显示呼叫速率、音视频协议、丢
会场秩序注意事项
• 会议过程中，不需要发言的会场要主动将本地会场的MIC关闭，保证 会场安静。当需要发言时要及时打开MIC。 • 会议过程中，需要发言讨论时，先打开MIC向主会场提出请求，得到 同意后再继续发言，否则请继续保持静音。 • 发言时，要一个人一个人的发言，不要多人同时讲话。因为全向MIC 会把所有人的声音混合，远端听到的声音会非常嘈杂，听不清具体说 话内容。 • 在会议进行过程中，尽量控制会场噪音，不要在会场中随意走动。
的数字1、2键2-3秒后，屏幕下方会显示“预设1已存储”、“预设2已存
宝利通HDX7000终端操作培训
16
音频输入检测
• 音频输入诊断 –系统主页->诊断界面->音频->音频指示器 –系统音频指示器显示输入音量
17
音频输出检测
• 音频输出诊断 –系统主页->诊断界面->音频->扬声器测试 –系统自动发出测试音，检测音频输出设备是否工作正 常
18
输出音量调节
• 使用遥控器来提高或降低听到的音量。更改音量仅影响您 在自己的会场听到的声音。 • 要调整音量，请执行下列操作： –按 调节音量输出大小。
25
设置自动应答
自动应答拨入的呼叫： • 设置：系统主页->管理设置->常规设置->系统设置->呼叫 设置 • “最长通话时间”设置为“0”。 • “点对点视频自动 应答”选择“是”
26
双视频发送
PC发送高清双流，PC显示分辩率，刷新率基本要求
27
双视频发送
• 点击遥控器 发送第二路视频 • 选择双视频的视频源 • 点击确定键向远端发送
12
配置视频输出（续二）
• 显示近端视频：在监视器上显示本地画面图像。 • 显示远端视频：在监视器上显示远端画面图像 • 显示内容：在监视器上显示电脑画面。
13
配置视频输入
• 终端提供多路视频输入功能； • 在看到是远端会场的图像时，点击遥控器近端 按 键再点击 摄像机按键，显示设备图像的下方出现4个视 频源选择的图标，左右移动光标，选择视频源1主摄像机； • 点击遥控器近端 按键，主监视器右上角显示 图标，使用遥控器上、下、左、右键控制摄像头位置；使 用 键控制摄像头变焦
19
网络状态检测
• 网络状态检测功能 • 诊断->网络诊断 –查看H.320网络状态 –查看H.323网络状态 –检测回路
宝利通HDX7000使用说明书
近端按键，然后选
注意：不能仅删除一个预设。但是，可用新的摄像机位 置覆盖现有预设。
Polycom 培训
全屏和主屏之间的切换
要以全屏查看视频，请执行下列操作：
按遥控器上的
近端按键。
要查看“拨打电话”屏幕，请执行下列操作：
按遥控器上的
主页键。
Polycom 培训
调整音量
可使用遥控器来提高或降低听到的音量。 要调整音量，请执行下列操作：
3
Polycom 培训
3
HDX 初始化设置
第1步—语言选择
Polycom 培训
HDX 初始化设置
第2步—欢迎界面
Polycom 培训
HDX 初始化设置
第3步—国家选择
Polycom 培训
HDX 初始化设置
第4步—系统名设置：地名拼音
Polycom 培训
HDX 初始化设置
第5步—LAN属性设置
发起和结束呼叫（续）
应答呼叫
如果在菜单中没有将自动应答打开，当有呼叫需要应答 时，请点击 按键应答呼叫。
结束呼叫
按遥控器上的 断。
挂断；如果出现提示，请确认您要挂
Polycom 培训
本端图像控制
点击遥控器近端按键 ，查看本端图像。这时 在监视器的正下方会出现近端摄像机标志 。 点击遥控器 显示按键，可以将本端图像以画中 画的形式在显示屏上显示。多次点击可以调整画 中画在屏幕上的位置和关闭此功能。 注意：如果用户打开第二路监视器输出或以双显 仿真的方式显示图像，画中画功能将不起作用。
调用预置镜头位
查看近端预置
按遥控器上的 预设按键，屏幕上显示预设 0-9 的图 标。彩色图标表示已存储的摄像机位置，灰色图标表示 可用的预设。
高清视频终端HDX7000使用维护手册(2)

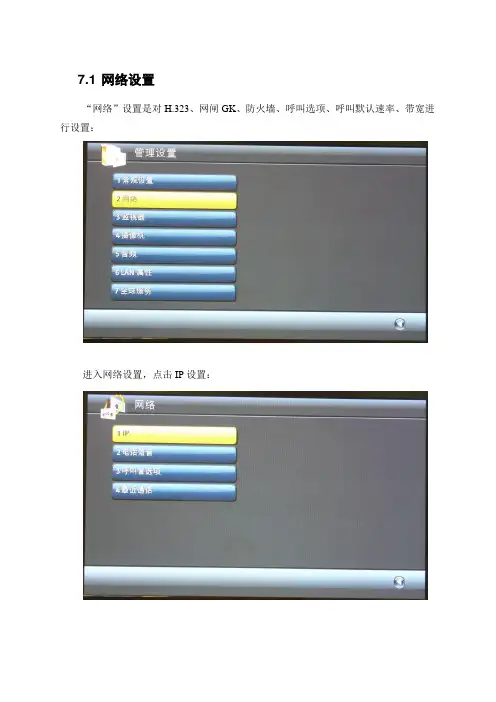

7.1 网络设置“网络”设置是对H.323、网闸GK、防火墙、呼叫选项、呼叫默认速率、带宽进行设置：进入网络设置，点击IP设置：进入IP网络设置，选择H.323设置为默认设置，不需修改。
服务质量设置IP优先级，选中“服务质量”菜单，服务质量菜单中，建议为如下默认设置。
点击下一步，进入带宽设置，建议为默认值：1920Kbps。
进入“防火墙”设置，建议选中固定端口设置，TCP端口和UDP端口为默认设置。
进入“呼叫首选项”，建议“H.239”、“IP H.323”的“√”选上。
点击“下一步”，进入“首选速度”设置，拨打电话时首选速度“IP呼叫”设为：1920，即会议呼叫速度为默认为1920Kbps。
接收来电时最大速度“IP呼叫”设置为1920，即接收会议呼叫速度为默认为1920Kbps点击“下一步”，呼叫速度设置把“768”、“1920”，的“√”选上。
返回即完成网络设置。
7.2 监视器设置“监视器”设置用来对系统的显示输出方式进行设置，包含有监视器1、监视器2、监视器3显示输出方式进行设置。
进入监视器设置，根据显示设备选择“监视器1”为4：3或16：9；“视频格式”为：DVI、VGA、组件Ypbpr。
说明（1）：1)如果输出时使用的是DVI线连接到显示设备，请选择“DVI”；2)如果输出时使用的是VGA连接显示设备，请选择“VGA”；3)如果输出时使用的是RGB分量线连接到显示设备，请选择“组件Ypbpr”。
说明（2）：1)显示近端视频：在监视器上显示本地画面图像。
2)显示远端视频：在监视器上显示远端画面图像3)显示内容：在监视器上显示电脑画面。
7.2.1 监视器1设置本次项目中每个会场都配置了2个以上的高清输出设备，故在“监视器1”的视频格式选择“DVI”；分辨率选择“1280×720 50 Hz”；把显示远端视频的选项“√”。
7.2.2 监视器2设置进入监视器2设置，根据本次项目的要求在“监视器2”的视频格式选择为“DVI”；分辨率选择“1280×720 50 Hz”；把显示近端视频的选项、显示内容的“√”选上，如果有第三个输出设备，显示内容的“√”不用选。
Polycom HDX系列视频会议系统使用指南说明书
管制通告重要安全措施请在使用本系统前阅读并理解下列说明：•当儿童使用或接近该系统时需予以密切看管。
使用中应有人照看。
•只使用当前额定值至少与该系统相等的延长电线。
•清洁和维护该系统之前以及未使用时请务必断开电源。
•清洁时不要将液体直接喷洒在系统上。
务必先用液体润湿不带静电的布料再行擦试。
•不将系统浸泡在任何液体中，或将任何液体置于其上。
•不要拆卸本系统。
为了避免触电危险和保持该系统的担保有效，必须由合格的技术人员进行维护或修理工作。
•将该设备连接到接地插座。
•只将系统连接至有电涌保护的电源插座。
•保持通风口不为任何物体堵塞。
•如果系统或任何附件安装在一个封闭的空间（如机柜）中，请确保封闭空间中的气温不超过 40°C (104° F)。
您可能需要提供强制制冷以便将设备控制在其工作温度范围内。
•注意：为了降低发生火灾的风险，请只使用 No. 26AWG 或更粗的通讯电缆。
•不要在靠近水的地方使用此产品。
•不要在暴风雨天气使用此产品。
闪电可能会导致触电（尽管这种可能性比较小）。
请妥善保管这些说明。
特殊安全说明警告。
触电危险：为了降低造成人身伤害或设备损坏的风险，仅限使用 Polycom HDX 4500 背板上的插座将监视器连接到系统。
插头用作断电设备：该设备所连接至的电源插座必须安装在设备附近，并且可以随时方便地够到。
请遵守现有的安全说明并按照指导采取所有安全措施。
电气规格Polycom HDX 9004、Polycom HDX 9002、Polycom HDX 9001：100-240 VAC，50-60 Hz, 4 APolycom HDX 9006、Polycom HDX 8000 系列：100-240 VAC，50-60 Hz，2.3 APolycom HDX 7000 系列：100-240 VAC，50-60 Hz，2.3 APolycom HDX 6000 系列：100-240 VAC，50-60 Hz，1.6 APolycom HDX 4000、Polycom HDX 4000 HD：100-240 VAC，50-60 Hz，2.3 APolycom HDX 4000、Polycom HDX 4000 HD 监视器：100-240 VAC，50-60 Hz，1.5 APolycom HDX 4500：100-240 VAC，50-60 Hz，2.3 APolycom Touch Control：44-57 VDC，12.95 W（兼容 802.3af）许可限制此处包含或描述的软件程序是 POLYCOM, INC. 或其许可方的产品。
HDX7000安装指导书
时代地产视频会议系统安装项目❒文档属性目录第1章终端安装 (5)1.1终端与周边设备的连接 (5)1.2 HDX 7000背板接线图说明 (6)1.3摄像头的连接 (7)1.4全向MIC的连接 (7)1.5与电视机连接 (8)1.6与投影机连接 (8)1.7与调音台连接 (9)1.8发送双流的连接方式以及相关设置 (9)第2章初始化设置 (11)2.1摇控器介绍 (11)2.2语言设置 (12)2.3欢迎页面设置 (13)2.4国家设置 (14)2.5系统名设置 (15)2.6 LAN属性设置 (16)2.7安全设置 (17)2.8注册设置 (18)2.9重新启动 (19)第3章终端设置 (20)3.1终端的系统名 (20)3.2设置原则......................................................................................错误！未定义书签。
3.3设置开会时间 (20)3.4多点应答 (21)3.5呼叫速度 (22)3.6终端允许接收来电时的最大带宽 (23)3.7确认H.239和H.323 IP已被设置 (24)3.8启用PVEC设置 (25)3.9摄像头支持720p/50fps的设置 (26)3.10 GK注册 (27)第4章常见故障排除 (29)4.1密码 (29)4.2蓝屏 (29)4.3画面不是彩色的而黑白图像 (29)4.4画面在本地和远端之间跳动 (29)4.5画面很亮 (29)4.6镜头无法转动 (30)4.7听到自己的声音 (30)4.8没有声音 (30)4.9双流时无PC画面 (30)4.10其他问题 (31)第1章终端安装1.1 终端与周边设备的连接Polycom HDX 7000提供集成类接口，支持多种视频和音频源：内容视频分辨率:最高至720P输入:SXGA(128Ox1024),XGA(1024x768),SVGA(800x600)VGA(640x480)输出:XGA(1024x768),SVGA(800x600)支持的其它ITU标准:H.221 通讯协议,H.224/H.281远端摄像机控制,H.323 AnnexQ远端摄像机控制,H.225 H.245 H.241 H.331H.239双流,H.231多点呼叫,H.243主席控制,H.46ONAT/防火墙穿越支持的其它ITU标准:H.221 通讯协议,H.224/H.281远端摄像机控制,H.323 AnnexQ远端摄像机控制,H.225 H.245 H.241 H.331H.239双流,H.231多点呼叫,H.243主席控制,H.46ONAT/防火墙穿越。
hdx7000终端操作手册要点
HDX7000操作快速指南上海鸿晖信息科技有限公司编制:朱厚杰2011年10月一、HDX7000组成HDX7000主要由以下4部分组成：1．HDX终端(视频编解码主机)2．高清摄象机1080P(EagleEye II)3．全向麦克风4．遥控器二、遥控器介绍三、菜单结构（在开机后的界面中，即主页的左下角，可见“系统”按钮，选择后可见各级功能菜单，结构如下）四、开机初始化设置4.1语言选择4.2欢迎界面4.3国家选择4.4系统名设置：地名拼音4.5LAN属性设置4.6 安全设置：把密码去掉（密码为设备序列号）4.7注册信息设置：注册后面的“勾”要去掉4.8初始化完成，系统重启4.9 HDX7000初始化后续设置系统重启后的几个操作：A：系统－管理设置－常规设置－系统设置－呼叫设置（最长通话时间设置为“0”；点对点自动应答和多点自动应答都选择“是”）B：系统－管理设置－常规设置－主屏幕设置（通话质量“勾上”）C：系统－管理设置－音频（启用键盘噪声降低“勾去调”）D：系统－管理设置－音频回声消除“勾上”（hdx6000没有此选项）E：系统－管理设置－常规设置－位置（时间服务器“关掉”）五、日常应用1.开机和关机按下遥控器右上角的“电源”按键（或按下主机前的电源按钮），即可开启设备；按住遥控器右上角的“电源”按键（或按住主机前的电源按钮），按住5秒钟后松开，即可关闭设备。
2.IP设置点击“主页”按键，选择“系统信息”－“管理设置”－“LAN属性”。
输入本机的IP地址、子网掩码、网关地址。
按遥控器的“主页”键，选择是，重新启动机器。
注意：完成IP设置后，系统必须重新启动，设置才能生效。
3.发起和结束呼叫发起呼叫点击按键，屏幕显示拨号菜单，输入对方IP地址，再点击按键。
如果是呼叫mcu，则在ip后面加会议号：“mcu的ip”##“会议号”。
应答呼叫如果在菜单中没有将自动应答打开，当有呼叫需要应答时，请点击按键应答呼叫。
POLYCOM_HDX7000安装使用设置维护手册
POLYCOM HDX7000安装使用设置维护手册2013年09月资讯课第一章HDX7000设备组成POLYCOM HDX7000高清视频终端主要由以下部分组成：1. HDX 7000主机2. 高清摄像头3. 遥控器4. 麦克风第二章设备安装及接线2.1HDX 7000视频终端设备安装步骤：1.将HDX 7000安放到预先设置好的位置。
2.麦克风线一端连接麦克风，另外一端连接HDX 7000麦克风接口。
3.视频输出:1)把视频终端的第一路输出接口（DVI-I）与第一个高清显示设备的高清输入口连接，把视频终端相应的监视器1设置为DVI输出（1280×720 50Hz）。
显示远端画面和控制菜单。
2)把视频终端的第二路输出接口（DVI-I）与第二个高清显示设备的高清输入口连接，把视频终端相应的监视器2设置为DVI输出（1280×720 50Hz）。
显示本地画面及近端、远端电脑画面。
3)如果用户需要把呼叫录制到录放机/DVD，则把视频终端的第三路S-video输出口接入到相应的设备。
把视频终端相应的监视器 3 设置为S-video输出（可以选择录制本端、远端、内容）。
4.音频输出:1)通过HDX 7000 设备的主音频输出口与显示设备的音频输入口连接。
5.将以太网线插入HDX 7000以太网接口。
6.电源线插入主机的电源接口，检测无误后开机。
2.2HDX7000接线图说明（1）HDX 7000背板接线图说明（2）HDX 7000标准接线说明图第三章遥控器介绍第四章系统菜单结构第五章系统操作使用HDX7000视频终端安装接线完成后，打开电源，电视显示画面如下:重启完成后，系统即可以开会使用。
5.1 发起和结束呼叫(1)发起呼叫按下按键，屏幕显示拨号菜单，输入对方IP地址或会议号码，再次按下按键。
(2)应答呼叫如果在菜单中没有将自动应答打开，当有呼叫需要应答时，请点击按键应答呼叫。
(3)结束呼叫点击遥控器按键，出现结束呼叫菜单，再点击按键，结束当前呼叫。
HDX7000使用手册
HDX7000使用手册一、HDX安装前的准备 (3)1.1安装前工作 (3)1.2摆放HDX 7000系统 (3)二、HDX终端系统连接 (4)2.1 HDX 7000基本连线图 (4)2.2 HDX 7000的全面安装 (4)2.3摄像机接入 (4)2.4麦克风接入 (5)2.5电视机 (5)2.6电视机背板图 (5)三、HDX终端初始化设置 (6)3.1遥控器的使用 (6)3.2初始化设置1-语言 (7)3.3初始化设置2-欢迎 (7)3.4初始化设置3-国家 (8)3.5初始化设置4-系统名 (8)3.6初始化设置5-LAN属性 (9)3.7初始化设置6-安全 (10)3.8初始化设置7-注册 (10)3.9初始化设置8-重启 (11)3.10初始化设置9-完成 (11)四、HDX终端基本设置介绍 (12)4.1位置 (12)4.2察看警告 (12)4.3呼叫设置 (13)4.4主屏幕设置 (13)4.5网络配置1 (14)4.6摄像机设置 (14)4.7监视器设置 (15)4.8双显仿真 (16)4.9音频设置 (16)4.10启用立体声 (16)4.11选项 (17)五、HDX终端基本日常使用 (17)5.1发起呼叫/挂断呼叫 (17)5.2应答 (18)5.3控制和调整摄像机 (18)5.4选择视频源 (18)5.5麦克风操作 (19)5.6调整音量大小 (19)5.7发送双流 (19)5.8 WEB访问终端 (20)六、HDX终端诊断功能介绍 (21)6.1察看系统信息 (21)6.2诊断信息菜单内容 (21)6.3系统状态信息 (22)6.4呼叫统计信息 (22)6.5网络诊断信息 (23)6.6视频诊断信息 (23)6.7扬声器诊断信息 (24)6.8音频指示器诊断信息 (24)七、HDX终端常见故障处理 (25)7.1进入管理设置需要密码 (25)7.2看不见图像 (25)7.3蓝屏 (25)7.4黑屏 (25)7.5镜头无法转动 (25)7.6双流无法显示 (25)7.7主监视器上无画面 (26)7.8画面跳动/闪烁 (26)7.9对方听不到声音 (26)7.10本地没声音 (26)7.11发言时从电视机听到自已的声音 (26)7.12回声、啸叫 (26)7.13关于丢包 (26)八、HDX终端日常使用注意 (27)8.1会议室布局建议 (27)8.2会场秩序注意事项 (27)8.3MIC发言注意事项 (27)8.4视频会议日常使用注意事项 (27)一、HDX安装前的准备1.1安装前工作1.检查货运过程设备的完整性。
HDX7000-用户操作指南
HDX7000-操作指南— 2013年6月—目录第1章概述 (3)第2章HDX7000的连接 (4)2.1 HDX7000介绍 (4)2.2 HDX7000视频输入和输出 (5)2.3 HDX7000音频输入与输出 (5)2.4 HDX7000网络/电源/控制输入与输出 (6)2.5 HDX7000整体连接示意图 (6)第3章HDX7000的操作 (7)3.1遥控器按键说明 (7)3.2 HDX7000开机及关机 (8)3.2.1 HDX7000开机 (8)3.2.2 HDX7000关机 (8)3.3通过遥控器调节摄像头方向 (8)3.4设置摄像头预置位 (9)3.4.1存储预置镜头位 (9)3.4.2调用预置镜头位 (9)3.5本地静音或取消静音 (9)3.5.1麦克风静音 (9)3.5.2麦克风取消静音 (10)3.6本地会场音量调节 (10)3.7双流使用方法 (10)3.7.1连接PC (10)3.7.2设置PC分辨率 (11)3.7.3发送双流 (11)3.7.4停止发送双流 (11)3.8发出视频呼叫 (11)3.8.1输入名称或号码方式呼叫 (11)3.8.2使用快速拨号方式呼叫 (11)3.9应答呼叫 (12)3.10结束呼叫 (12)第4章视频会议注意事项 (12)第5章常见问题和解决办法 (13)第1章概述本手册用于指导视频会议系统中Polycom HDX7000使用的最终用户，便于用户正确操作使用Polycom HDX7000系列产品，确保会议使用效果。
主要内容包括Polycom HDX7000的基本操作，电视、MIC等周边设备的基本操作，双流使用方法，以及Polycom HDX7000维护等基本信息。
第2章HDX7000的连接2.1 HDX7000介绍支持720P帧（HDX 7000-720）或1080P（HDX7000-1080）分辨率最高带宽4Mbps适用于中小会议室图1 - HDX7000操作指南2.2 HDX7000视频输入和输出图2 - HDX7000操作指南2.3 HDX7000音频输入与输出图3 - HDX7000操作指南2.4 HDX7000网络/电源/控制输入与输出图4 - HDX7000操作指南2.5 HDX7000整体连接示意图图5 - HDX7000操作指南第3章HDX7000的操作3.1 遥控器按键说明图6 - HDX7000操作指南3.2 HDX7000开机及关机3.2.1 HDX7000开机如要打开HDX7000系列系统的电源，请执行下列操作之一：按遥控器上的电源按钮。
POLYCOM HDX7000操作手册-普通人员使用
POLYCOM HDX7000操作手册线路连接1）电视架上面排插的插头接上电。
2）网络连接，默认情况下，我们已做了无线连接。
如果无线连接不好，可以把TP-LINK路由器上面网线接到地上的网络接口。
要使用前的操作顺序1.电视架上面的排插接上电。
2.打开电视机的电源开关。
3.把电视机的视频信号切换到信号输入6 （自动），默认是输入6，信号输入不对时就需要改。
4.按POLYCOM主机上面的开关，让主机打开。
（打开时，开关会显示蓝色灯且闪动）图片中：我的IP 10.6.1.1 ,说明网络连接好了。
对方在输入号码中输入10.6.1.1 就可以像打电话一样，呼叫我们了。
注：我们一般的地址为192.168.160.156输入以上数字，使用遥控器上面的键盘。
按星号是.如果知道对方的IP地址，例如是192.168.10.204使用以上的键盘输入192.168.10.204 再按就可以呼叫对方了。
常见问题1，没有任何IP地址原因：网线没有接好。
请重接一下网线或者换个网线口。
2.电视机的屏幕是雪花或是黑屏原因：电视机的信号不对，请选择视频6（自动）3.对方听不到我们的声音。
原因：我们误按了。
遥控器或麦克风上面的POLYCOM教程列表和复习的内容1.硬件连接。
网线连接。
（默认是无线，讲解一下使用有线方式）电源连接。
（检查POLYCOM主机的电源线是否插上了）2.电视机视频输入切换。
（要讲解切换视频6）用遥控器切换或在电视机上切换。
3.设备开机。
先开电视机，再开POLYCOM主4.设备介绍。
遥控器话筒电视机。
5.用遥控器输入IP地址。
6.变焦7.转换方向。
8.预设摄像头位置。
（这个较难，可不讲）9.切换显示的模式（对半分屏，我小对方大，对方大我方小）10.话筒静音（开与关）。
11.用遥控器控制对方摄像头。
12.设备关机。
13.设备和线材收拾整理。
信息管理部2011-6-8。
HDX7000系列操作使用指南
2、按 变焦调整摄像机的焦距。
3、位置预设：先将镜头摇至合适位置，然 后按遥控器上的位置预设按钮，然后按下 遥控器某一数字键2-3秒钟，直到屏幕上出 现预设已存储的提示，则该镜头位置即被 存储到了该数字键上。
音量的控制和静音
音量控制调节的是你的会场听到的音量大小， 静音调节的是你的麦克风的开关。 音量调节：分为以下两步，需互相配合 1、按遥控器上的 音量按钮，可以控制 HDX视频终端设备输出音量的大小。 2、调节扬声器（喇叭）的音量。电视机的 遥控器调节电视机喇叭的音量大小，使用调 音台等设备调节专业扬声器的音量大小。
简单故障处理
摄像机不能遥控
你按了“近端”键了吗，确认选对了你想控制的镜头 ； 遥控器的电池情况;遥控器遥控时是否对着镜头； 遥控器是不是坏了，你可以使遥控器的红外发射区域 对着镜头，从本地画面中看一看当你按遥控器上的按钮 时，红外发射区域是不是有红色的闪光，如果你确认电 池没问题而又没有闪光时，那就是遥控器坏了； 重新启动一下系统。
简单故障处理
看不到自己的画面 摄像机没接好； 本地视频源你是否选择观看了其他摄像机， 按一下“近端按钮”。 摄像机线缆接对接口了吗？ 监视器的设置是否正确？
简单故障处理
电视机没有显示
设备到电视机的视频线是否接好，插拔不当会 引起线缆接头松动，可用万用表来测量； 电视机是否调到了正确的AV频道；
音量的控制和静音
静音 1、Polycom标配麦克风的静音：按遥控器上 的 静音按钮或麦克风中央的按钮可以打开 和关闭麦克风，麦克风处于打开状态亮绿灯， 麦克风处于关闭状态亮红灯。 2、鹅颈话筒或无线话筒可以通过各自的话筒 开关或调音台静音，也可以通过遥控器上的 静音按钮静音，要开关机
开关机操作可以分别通过遥控器和 主机前面板开关按钮来完成。 需要注意的是，只要主机处于供电 状态，不管设备是否开机，HDX系列的 标配摄像头均处于加电状态。
3、位置预设：先将镜头摇至合适位置，然 后按遥控器上的位置预设按钮，然后按下 遥控器某一数字键2-3秒钟，直到屏幕上出 现预设已存储的提示，则该镜头位置即被 存储到了该数字键上。
音量的控制和静音
音量控制调节的是你的会场听到的音量大小， 静音调节的是你的麦克风的开关。 音量调节：分为以下两步，需互相配合 1、按遥控器上的 音量按钮，可以控制 HDX视频终端设备输出音量的大小。 2、调节扬声器（喇叭）的音量。电视机的 遥控器调节电视机喇叭的音量大小，使用调 音台等设备调节专业扬声器的音量大小。
简单故障处理
摄像机不能遥控
你按了“近端”键了吗，确认选对了你想控制的镜头 ； 遥控器的电池情况;遥控器遥控时是否对着镜头； 遥控器是不是坏了，你可以使遥控器的红外发射区域 对着镜头，从本地画面中看一看当你按遥控器上的按钮 时，红外发射区域是不是有红色的闪光，如果你确认电 池没问题而又没有闪光时，那就是遥控器坏了； 重新启动一下系统。
简单故障处理
看不到自己的画面 摄像机没接好； 本地视频源你是否选择观看了其他摄像机， 按一下“近端按钮”。 摄像机线缆接对接口了吗？ 监视器的设置是否正确？
简单故障处理
电视机没有显示
设备到电视机的视频线是否接好，插拔不当会 引起线缆接头松动，可用万用表来测量； 电视机是否调到了正确的AV频道；
音量的控制和静音
静音 1、Polycom标配麦克风的静音：按遥控器上 的 静音按钮或麦克风中央的按钮可以打开 和关闭麦克风，麦克风处于打开状态亮绿灯， 麦克风处于关闭状态亮红灯。 2、鹅颈话筒或无线话筒可以通过各自的话筒 开关或调音台静音，也可以通过遥控器上的 静音按钮静音，要开关机
开关机操作可以分别通过遥控器和 主机前面板开关按钮来完成。 需要注意的是，只要主机处于供电 状态，不管设备是否开机，HDX系列的 标配摄像头均处于加电状态。
HDX7000-用户操作指南
HDX7000-操作指南— 2013年6月—目录第1章概述 (4)第2章 HDX7000的连接 (5)2.1 HDX7000介绍 (5)2.2 HDX7000视频输入和输出 (6)2.3 HDX7000音频输入与输出 (6)2.4 HDX7000网络/电源/控制输入与输出 (7)2.5 HDX7000整体连接示意图 (7)第3章 HDX7000的操作 (8)3.1遥控器按键说明 (8)3.2 HDX7000开机及关机 (9)3.2.1 HDX7000开机 (9)3.2.2 HDX7000关机 (9)3.3通过遥控器调节摄像头方向 (9)3.4设置摄像头预置位 (10)3.4.1存储预置镜头位 (10)3.4.2调用预置镜头位 (10)3.5本地静音或取消静音 (10)3.5.1麦克风静音 (10)3.5.2麦克风取消静音 (11)3.6本地会场音量调节 (11)3.7双流使用方法 (11)3.7.1连接PC (11)3.7.2设置PC分辨率 (12)3.7.3发送双流 (12)3.7.4停止发送双流 (12)3.8发出视频呼叫 (12)3.8.1输入名称或号码方式呼叫 (12)3.8.2使用快速拨号方式呼叫 (12)3.9应答呼叫 (13)3.10结束呼叫 (13)第4章视频会议注意事项 (13)第5章常见问题和解决办法 (14)第1章概述本手册用于指导视频会议系统中Polycom HDX7000使用的最终用户，便于用户正确操作使用Polycom HDX7000系列产品，确保会议使用效果。
主要内容包括Polycom HDX7000的基本操作，电视、MIC等周边设备的基本操作，双流使用方法，以及Polycom HDX7000维护等基本信息。
第2章HDX7000的连接2.1 HDX7000介绍支持720P帧（HDX 7000-720）或1080P（HDX7000-1080）分辨率最高带宽4Mbps适用于中小会议室图1 - HDX7000操作指南2.2 HDX7000视频输入和输出图2 - HDX7000操作指南2.3 HDX7000音频输入与输出图3 - HDX7000操作指南2.4 HDX7000网络/电源/控制输入与输出图4 - HDX7000操作指南2.5 HDX7000整体连接示意图图5 - HDX7000操作指南第3章HDX7000的操作3.1 遥控器按键说明图6 - HDX7000操作指南3.2 HDX7000开机及关机3.2.1 HDX7000开机如要打开HDX7000系列系统的电源，请执行下列操作之一：按遥控器上的电源按钮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注意事项
PC分辨率设置为1024×768 等待主会场让分会场发送双流再按内容键 PPT最好不要用深色背景和动画很多
Polycom 培训
发送双流（二）
使用People + Content IP发送双流
在计算机上安装 People + Content IP软件； 在计算机上，启动 Polycom People + Content IP应用 程序； 输入视频会议系统的 IP 地址和会议密码（如果设置了 密码的话）； 单击连接； 打开要展示的内容，然后执行下列操作之一：
调用预置镜头位
查看近端预置
按遥控器上的 预设按键，屏幕上显示预设 0-9 的图 标。彩色图标表示已存储的摄像机位置，灰色图标表示 可用的预设。
Polycom 培训
设置和使用摄像机预设（续）
删除所有预置位
如果您正处于通话状态，请按 择近端视频源。 按遥控器上的 预设按键。 按住 删除以删除所有预设。
近端按键，然后选
注意：不能仅删除一个预设。但是，可用新的摄像机位 置覆盖现有预设。
Polycom 培训
全屏和主屏之间的切换
要以全屏查看视频，请执行下列操作：
按遥控器上的
近端按键。
要查看“拨打电话”屏幕，请执行下列操作：
按遥控器上的
主页键。
Polycom 培训
调整音量
可使用遥控器来提高或降低听到的音量。 要调整音量，请执行下列操作：
Polycom 培训
控制摄像头
选择近端站点或远端站点摄像机
如果您正在通话中，请按 近端或 远端以选择近端 站点或远端站点摄像机或者其他视频源。屏幕上的图标指示可以 选择的视频源：
使用以下按键可以对摄像头进行控制：
按遥控器上的 按遥控器上的
箭头按键来控制摄像头垂直和水平运动； 变焦按键控制摄像头的变焦；
内容提要
HDX的日常使用 HDX诊断及维护 视频会议注意事项
Polycom 培训
Polycom 培训
发起和结束呼叫
发起呼叫
输入号码：点击 按键，屏幕显示拨号菜单，输入对方 IP地址，按遥控器上的 呼叫； 使用目录：按遥控器上的 目录按键，查找要呼叫的站 点，按遥控器上的 呼器上的 静音。 还可以按麦克风架上的 将通话静音。 注意：关闭本地MIC时，电视机图像的左下角会显示本 地MIC关闭的图标。MIC上的红灯亮起时，表明MIC在 关闭状态。MIC正常工作时会议中显示为绿灯。
Polycom 培训
发送双流（一）
使用计算机VGA接口发送双流
在计算机上按热键启动VGA口输出信号 把计算机VGA输出信号设置成1024×768 按遥控器内容 按钮 显示器上显示出PC画面
– 在 People + Content IP中单击 ； – 按视频会议系统遥控器上的 内容按键；
Polycom 培训
内容提要
HDX的日常使用 HDX诊断及维护 视频会议注意事项
Polycom 培训
HDX终端诊断
系统自带诊断功能，利用它可以进行一些基本的诊断。 使用遥控器 主页按键，使设备返回到开机界面，点击 “系统”－“诊断”菜单：
视频会议系统培训
（一）高清终端安装
2010年
高清会议室终端 HDX7000系列
适用于中小会议室
最高带宽2M 支持4CIF（HDX 7001）或720P（HDX7002)分辨率 单显配置 双显配置 People+Content和P+C IP 内置4点MCU 4M带宽
可选配置
Polycom 培训
1、没有声音
原因：1、电视机音量关闭了 2、设备音量调节有问题 3、音频线缆连接错误 措施：调节电视机音量，使用遥控器调节设备音量，进 入“系统信息”－“诊断”－“音频”，诊断音频的输 入和输出。
Polycom 培训
HDX终端的故障处理—音频（续）
2、发言时电视机听到自已的声音（回声和啸叫）
设备重新启动
若呼叫不通，可挂断再呼叫试一试，或叫对方呼叫 试试 终端系统复位或软件升级 （必须由厂家人员来完成）
Polycom 培训
HDX终端的故障处理—常规
遥控器无法正常使用—检查电池； 设备初次安装时如果没有删除菜单管理密码，进 入菜单的管理设置时需要输入密码，此密码默认 为设备的SN号。
镜头无法转动：原因：没有选择近端或镜头连接 线缆没有连接正确。措施：先点击遥控器近端按 钮再控制镜头，检查镜头连接线缆。
Polycom 培训
HDX终端诊断—音频诊断（续）
音频指示器
测试本地声音输入情况，若有亮条显示，表示对应的设 备有声音出入，若无有亮条显示，表示对应的设备无声 音输入。
Polycom 培训
HDX终端的故障处理
检查设置是否正确 检查电源电压是否正确和稳定 检查连接线及连接头是否接触良好 检查网络线路是否正常
HDX终端的故障处理—视频（续）
3、蓝屏
原因：视频源没有选择正确或镜头的输入类型没有选择 正确 措施：点击遥控器近端按键，选择正确视频源，检查菜 单内关于摄像机的配置
4、画面很亮
原因：打开了逆光补偿或镜头逆光了 措施：关闭逆光补偿，转动镜头，调整到不逆光的位置
Polycom 培训
HDX终端的故障处理—音频
原因：对方MIC离扩声设备太近，自已的声音从对方的 麦克又传回来了。 措施： 对方关小扬声器音量，同时确保话筒远离HDX 9004监视器的扬声器；
3、呼叫期间音量不足
原因： HDX 9004或电视机上的音量设置过小。 措施：调大设备音量。
Polycom 培训
HDX终端的使用注意事项
严禁带电插拔任何连接线，严禁带电清洁和维护设备 严禁震动和挤压设备，特别是镜头，严禁用手转动镜 头 严禁随意拆卸设备，设备应放置在固定位置 严禁烟火、曝晒 设备的系统设置已调好，不要随意更改 注意设备开机状态下的通风和散热，经常检查设备的 工作温度 会议室里应安装有空调，以免设备工作温度过高
Polycom 培训
视频会议注意事项（续）
在举行任何会议之前，连接并测试您的外围设备。 避免穿亮色、全白或全黑的衣服，或者图案繁杂 的衣服（例如小格纹或窄条纹）。 浅色和较柔和 的颜色在屏幕上的视觉效果是最好的。
会议过程中，不需要发言的会场要主动将本地会 场的MIC关闭，保证会场安静。当需要发言时要 及时打开MIC。
点击遥控器
声音按键。
更改音量仅影响您在自己的会场听到的声音。 注意：建议在初次安装时将音量调整到适当的位置，今 后不再调整此功能，而是调节电视机或调音台等设备的 音量。
Polycom 培训
打开/关闭麦克风
如果不希望远端站点听到您的讲话，可以将麦克 风静音。 要将麦克风静音或取消静音，可执行下列操作
Polycom 培训
HDX终端的日常维护
设备不使用时应注意防尘防潮，定期除尘 定期开机加热(2次/月)以除湿气 定期检查电源情况、线路情况 注意更换遥控器电池
长期不使用情况下，注意关上设备总电源
Polycom 培训
内容提要
HDX的日常使用 HDX诊断及维护 视频会议注意事项
Polycom 培训
视频会议注意事项
Polycom 培训
HDX终端诊断—系统状态
系统状态
显示当前系统的基本情况，当所检测的功能模块出现问 题的时候，系统将以红色的状态来标识。
Polycom 培训
HDX终端诊断—呼叫统计
呼叫统计
用于显示系统会议连接过程中的带宽、视频协议、音频 协议等状态。
Polycom 培训
HDX终端诊断—视频诊断
Polycom 培训
视频会议注意事项（续）
会议开始前，应固定好MIC的位置。MIC尽量远离 有噪音发出的设备，并且尽量使发言人能正对MIC； 在会议过程中不要拍打麦克风或使纸张在麦克风附 近发出沙沙的声音；会议过程中，特别是本地有人 发言时尽量不要移动MIC，因为配置的全向MIC灵 敏度很高，发言时移动MIC会出现很大的噪音；如 果要移动麦克风，在移动麦克风前，请将其设为静 音以便远端站点的用户听不到您移动麦克风的声音。
Polycom 培训
选择视频源
点击遥控器 按键，显示设备图像的下方出现视 频源选择的图标，左右移动光标，选择相应的视 频源。
Polycom 培训
设置和使用摄像机预设
存储预置镜头位
将镜头移动到目标位置 点击遥控器 预设按键，屏幕显示提示信息 长按遥控器数字键的0 - 9 直接点击遥控器数字键的0 – 9，调用相关预设位。
发起和结束呼叫（续）
应答呼叫
如果在菜单中没有将自动应答打开，当有呼叫需要应答 时，请点击 按键应答呼叫。
结束呼叫
按遥控器上的 断。
挂断；如果出现提示，请确认您要挂
Polycom 培训
本端图像控制
点击遥控器近端按键 ，查看本端图像。这时 在监视器的正下方会出现近端摄像机标志 。 点击遥控器 显示按键，可以将本端图像以画中 画的形式在显示屏上显示。多次点击可以调整画 中画在屏幕上的位置和关闭此功能。 注意：如果用户打开第二路监视器输出或以双显 仿真的方式显示图像，画中画功能将不起作用。
3
Polycom 培训
3
HDX 初始化设置
第1步—语言选择
Polycom 培训
HDX 初始化设置
第2步—欢迎界面
Polycom 培训
HDX 初始化设置
