串口扩展芯片介绍

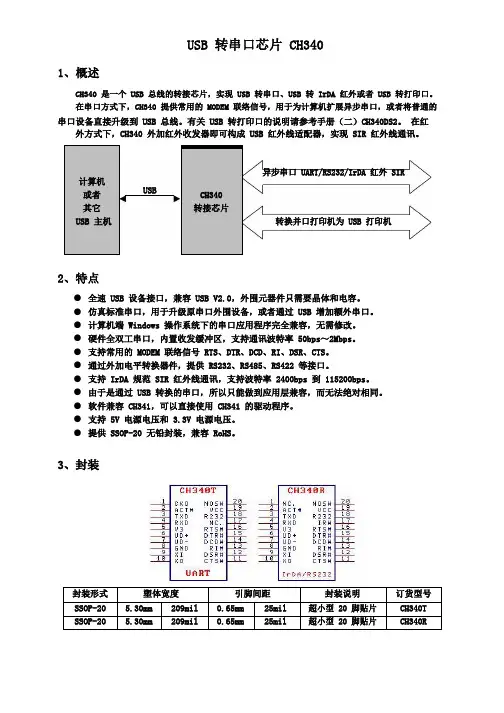

USB 转串口芯片 CH3401、概述CH340 是一个 USB 总线的转接芯片，实现 USB 转串口、USB 转 IrDA 红外或者 USB 转打印口。

在串口方式下，CH340 提供常用的 MODEM 联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到 USB 总线。

有关 USB 转打印口的说明请参考手册（二）CH340DS2。

在红外方式下，CH340 外加红外收发器即可构成 USB 红外线适配器，实现 SIR 红外线通讯。

计算机异步串口 UART/RS232/IrDA 红外 SIR USB或者CH340其它转接芯片USB 主机转换并口打印机为 USB 打印机2、特点●全速 USB 设备接口，兼容 USB V2.0，外围元器件只需要晶体和电容。

●仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口。

●计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。

●硬件全双工串口，内置收发缓冲区，支持通讯波特率 50bps～2Mbps。

●支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。

●通过外加电平转换器件，提供 RS232、RS485、RS422 等接口。

●支持 IrDA 规范 SIR 红外线通讯，支持波特率 2400bps 到 115200bps。

●由于是通过 USB 转换的串口，所以只能做到应用层兼容，而无法绝对相同。

●软件兼容 CH341，可以直接使用 CH341 的驱动程序。

●支持 5V 电源电压和 3.3V 电源电压。

●提供 SSOP-20 无铅封装，兼容 RoHS。

3、封装封装形式塑体宽度引脚间距封装说明订货型号SSOP-20 5.30mm 209mil 0.65mm 25mil 超小型 20 脚贴片CH340T SSOP-20 5.30mm 209mil 0.65mm 25mil 超小型 20 脚贴片CH340R4、引脚5、功能说明CH340 芯片内置了 USB 上拉电阻，UD+和 UD-引脚应该直接连接到 USB 总线上。

1 概述GM812X系列串口扩展芯片可为用户提供最简单和高性能的通用串口扩展方案，该系列芯片子串口最高波特率达38400bps。

该芯片提供两种工作模式，用户可根据需要灵活选择。

该芯片母串口和子串口的工作波特率可由软件调节，而不需要修改外部电路和晶振频率。

GM812X系列芯片的外部控制少，应用灵活，编程使用简单，适合于大多数需要多串口扩展的应用场合。

2 应用说明2.1 硬件接口GM812X系列的典型应用如图1所示：图1 典型硬件接口电路图1中选用89C51作为系统的主机，通过GM8125扩展了5个子串口，5个子串口可以与5个从机相接。

如果用户只需要扩展3个串口，则可采用GM8123，硬件连接方法和GM8125相同。

2.2 程序示例2.2.1 单通道工作模式程序示例此程序应用的环境是5个从机分别以1200、2400、4800、9600、19200bps的波特率工作，并且主机与5个从机的数据通讯采用分时的方式，即每次只对一个从机发送和接收数据。

程序以C51为例：/**************************************************************//*CPU：AT89C51 *//*晶体频率：22.1184MHz *//*机器周期：0.54uS *//*语言：C51 *//**************************************************************/#include <reg51.h>#define DELAY_TIME 60000 //Delay time/**********************I/O定义***********************/sbit MS=P3^6; //GM8125工作模式控制sbit RESET=P3^7; //GM8125复位引脚控制/******************数据变量定义*****************/unsigned char SendBuff[5]={0xaa,0x45,0x67,0xbc,0xc9};unsigned char ReceiveBuff[5]={0x00,0x00,0x00,0x00,0x00};unsigned char i=0 ,j=0 ,k=1,c=0;/*********************************************//*函数名称：delay.C *//*函数功能：延时程序*//*********************************************/void delay(unsigned int m){unsigned int n;n=0;while(n < m){n++;}return;}/******************************************************//*函数名称：MAIN.C *//*函数功能：主机主程序*//*********************************************/void main(void){TMOD = 0x20; //指定定时器1工作在方式2IE = 0x90; //开串行口中断SCON=0xc0; //串行口工作在方式3for(c=0;c<5;c++) //选择5个子串口以5种不同波特率工作{switch(c){case 0:{TH1=0xd0; //装入定时器1初值,设置工作波特率为1200bps TL1=0xd0;PCON=0x00;P1=0x11; //选择8125子通道1工作break;}case 1:{TH1 = 0xe8; //装入定时器1初值,设置工作波特率为2400bpsTL1 = 0xe8;PCON=0x00;P1=0x22; //选择8125子通道2工作break;}case 2:{TH1 = 0xf4; //装入定时器1初值,设置工作波特率为4800bpsTL1 = 0xf4;PCON=0x00;P1=0x33; //选择8125子通道3工作break;}case 3:{TH1 = 0xfa; //装入定时器1初值,设置工作波特率为9600bpsTL1 = 0xfa;PCON=0x00;P1=0x44; //选择8125子通道4工作break;}case 4:{TH1 = 0xfd; //装入定时器1初值,设置工作波特率为19200bpsTL1 = 0xfd;PCON=0x00;P1=0x55; //选择8125子通道5工作break;}default:break;}TR1=1; //启动定时器1MS=1; //GM8125工作在单通道工作模式下/*主控MCU发送/接收程序*/SBUF=SendBuff[i];while(TI==0);TI=0;i++;REN = 1;while(j!= k); //等待接收完成REN = 0; //停止接收k++;TR1=0; //T1停止}}void CommReceive(void) interrupt 4{if(RI){SBUF;ReceiveBuff[j]=RI = 0;j++;}}2.2.2 多通道工作模式程序示例此程序应用的环境是5个从机均以19200bps的波特率工作，要求主机对5个从机分别发送完数据后要等待从机向主机返回一个数据。

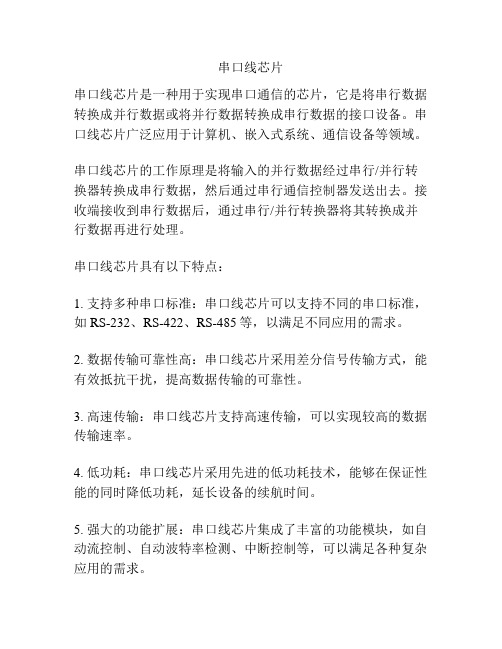

串口线芯片
串口线芯片是一种用于实现串口通信的芯片，它是将串行数据转换成并行数据或将并行数据转换成串行数据的接口设备。

串口线芯片广泛应用于计算机、嵌入式系统、通信设备等领域。

串口线芯片的工作原理是将输入的并行数据经过串行/并行转换器转换成串行数据，然后通过串行通信控制器发送出去。

接收端接收到串行数据后，通过串行/并行转换器将其转换成并行数据再进行处理。

串口线芯片具有以下特点：
1. 支持多种串口标准：串口线芯片可以支持不同的串口标准，如RS-232、RS-422、RS-485等，以满足不同应用的需求。

2. 数据传输可靠性高：串口线芯片采用差分信号传输方式，能有效抵抗干扰，提高数据传输的可靠性。

3. 高速传输：串口线芯片支持高速传输，可以实现较高的数据传输速率。

4. 低功耗：串口线芯片采用先进的低功耗技术，能够在保证性能的同时降低功耗，延长设备的续航时间。

5. 强大的功能扩展：串口线芯片集成了丰富的功能模块，如自动流控制、自动波特率检测、中断控制等，可以满足各种复杂应用的需求。

6. 简化设计：串口线芯片提供了丰富的软件支持，可以简化系统设计，减少开发成本和时间。

7. 可编程性强：串口线芯片可以通过编程配置不同的工作模式和参数，以适应不同的应用场景。

8. 兼容性好：串口线芯片可以兼容多种通信协议和操作系统，提高系统的兼容性和可移植性。

总的来说，串口线芯片是一种功能强大、性能稳定、可靠性高、兼容性好的通信接口芯片，它在各个领域都有广泛的应用，推动了信息通信技术的发展。

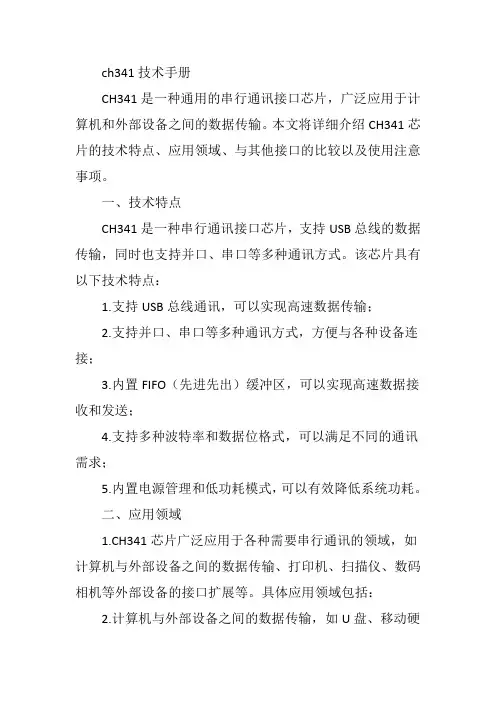

ch341技术手册CH341是一种通用的串行通讯接口芯片，广泛应用于计算机和外部设备之间的数据传输。

本文将详细介绍CH341芯片的技术特点、应用领域、与其他接口的比较以及使用注意事项。

一、技术特点CH341是一种串行通讯接口芯片，支持USB总线的数据传输，同时也支持并口、串口等多种通讯方式。

该芯片具有以下技术特点：1.支持USB总线通讯，可以实现高速数据传输；2.支持并口、串口等多种通讯方式，方便与各种设备连接；3.内置FIFO（先进先出）缓冲区，可以实现高速数据接收和发送；4.支持多种波特率和数据位格式，可以满足不同的通讯需求；5.内置电源管理和低功耗模式，可以有效降低系统功耗。

二、应用领域1.CH341芯片广泛应用于各种需要串行通讯的领域，如计算机与外部设备之间的数据传输、打印机、扫描仪、数码相机等外部设备的接口扩展等。

具体应用领域包括：2.计算机与外部设备之间的数据传输，如U盘、移动硬盘等；3.打印机、扫描仪等外部设备的接口扩展；4.数码相机等消费电子产品的数据传输；5.其他需要串行通讯的领域，如智能家居、工业控制等。

三、与其他接口的比较CH341芯片与其他常见的接口相比，具有以下优势：1.支持多种通讯方式，包括USB、并口、串口等，适用范围更广；2.内置FIFO缓冲区，可以实现高速数据传输；3.支持多种波特率和数据位格式，可以满足不同的通讯需求；4.内置电源管理和低功耗模式，可以有效降低系统功耗。

四、使用注意事项在使用CH341芯片时，需要注意以下几点：1.正确连接USB线缆，确保正负极对应；2.根据具体的设备需求，选择正确的波特率和数据位格式；3.在进行数据传输时，需要确保数据完整性和正确性；4.在低功耗模式下，需要注意设备的响应时间和性能。

总结：CH341芯片作为一种通用的串行通讯接口芯片，具有广泛的应用领域和多种技术特点。

与其他接口相比，CH341芯片具有更多的优势和适用范围。

在使用时，需要注意连接和配置的正确性，以确保数据传输的稳定性和可靠性。

串口扩展方案简介串口是计算机与外部设备进行数据交互的一种通信方式。

在某些场景下，需要扩展额外的串口来满足设备连接的需求。

本文将介绍几种常用的串口扩展方案，包括硬件扩展和软件扩展两种。

硬件扩展方案硬件扩展是通过增加硬件模块来实现串口的扩展。

下面介绍两种常用的硬件扩展方案。

方案一：串口芯片扩展一个常见的硬件扩展方案是使用串口芯片进行扩展。

这种方案主要通过在主板上添加一个或多个串口芯片，以增加额外的串口。

一般而言，串口芯片具有较好的兼容性和稳定性，并且能够支持多种串口协议。

常用的串口芯片有常见的UART芯片，常用的型号包括PL2303、CP2102等。

这些芯片一般支持USB接口，可以轻松地与计算机连接，方便进行数据传输。

方案二：扩展板另一种硬件扩展方案是使用扩展板。

扩展板是一种外部设备，一般通过插入到计算机的扩展槽口或接口上来实现与计算机的连接。

常用的扩展板类型包括PCI扩展板、PCIe扩展板和USB扩展板等。

PCI扩展板和PCIe扩展板适用于台式机等有PCI或PCIe插槽的计算机，可以通过插槽接口连接到计算机主板上。

而USB扩展板则适用于各种类型的计算机，通过USB接口与计算机连接。

使用扩展板进行串口扩展的好处是可以同时添加多个串口，满足多设备连接的需求。

同时，扩展板还可能提供其他功能，如并行端口、网络接口等。

软件扩展方案除了硬件扩展之外，还可以使用软件扩展方案来实现串口的扩展。

下面介绍两种常用的软件扩展方案。

方案一：虚拟串口驱动虚拟串口驱动是一种通过软件模拟串口功能的方案。

它将虚拟串口映射到计算机的物理串口或其他设备上，使得计算机可以像操作真实串口一样操作虚拟串口。

虚拟串口驱动通常是由一些软件开发人员开发的，并且提供了应用程序编程接口(API)，可以与设备驱动程序交互。

通过虚拟串口驱动，可以实现串口的创建、配置和通信等功能。

方案二：串口转以太网设备串口转以太网设备是一种通过网络连接实现串口扩展的方案。

uart扩展芯片UART（通用异步收发器）是一种常见的串口通信协议，用于在计算机和外部设备之间进行数据传输。

UART扩展芯片是一种用于扩展UART功能的集成电路。

在本文中，我将详细介绍UART扩展芯片及其应用。

UART扩展芯片是专门设计用于连接到MCU（微控制器单元）或其他处理器的外围设备的芯片。

它是通过串行通信接口连接到主处理器，并提供额外的UART通信通道。

一般来说，MCUs和处理器通常只具有一个或少数几个UART通信通道，而UART扩展芯片可以提供更多的串口通道，从而增加设备的连接性。

UART扩展芯片的主要功能是提供额外的串行通信通道。

这意味着可以同时与多个外部设备进行通信，而无需更换或重新配置硬件。

它还具有通信速度控制功能，可以根据特定需求调整波特率，以便与不同速度的设备进行通信。

除了提供额外的串行通信通道外，UART扩展芯片还具有其他功能。

例如，一些扩展芯片可以提供自动流控制功能，可以向外部设备发送信号以指示其暂停或继续传输数据，从而避免数据溢出或丢失。

另外，一些扩展芯片还包含错误检测和纠正功能，可以检测并纠正传输中的错误，提高通信的可靠性。

UART扩展芯片有许多应用。

它们常用于工业自动化领域，用于连接各种外围设备，如传感器、执行器和控制器。

通过使用多个串行通信通道，可以同时监测和控制多个设备，提高系统的响应速度和效率。

此外，UART扩展芯片还广泛应用于通信设备中，如调制解调器、无线模块和网络设备。

这些设备需要与计算机或其他设备进行串行通信，因此UART扩展芯片可以提供额外的通信通道，以满足多设备连接的需求。

值得注意的是，UART扩展芯片通常需要与主处理器进行连接，并进行相应的软件编程。

主处理器需要对扩展的串行通信通道进行初始化和配置，并通过读取和写入相应的寄存器来控制数据的传输和接收。

因此，在使用UART扩展芯片之前，开发人员需要对UART通信协议和相关的编程技术有一定的了解。

总结起来，UART扩展芯片是一种用于扩展UART功能的集成电路，可以提供额外的串行通信通道，并具有其他功能，如流控制和错误检测。

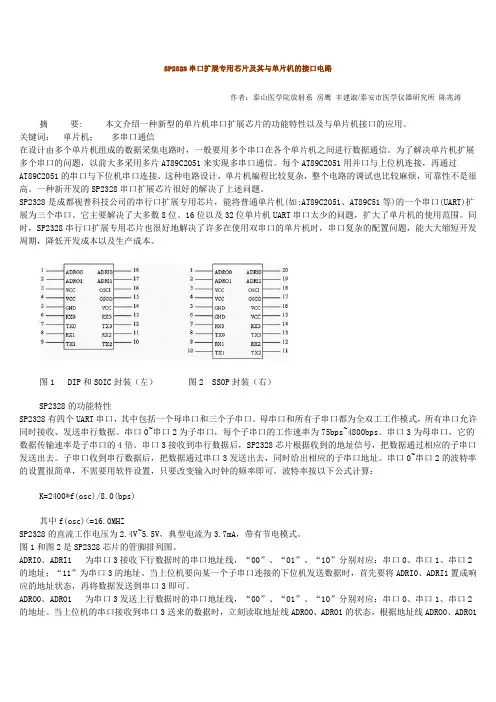

作者：泰山医学院放射系房鹰丰建淑/泰安市医学仪器研究所陈兆涛摘要: 本文介绍一种新型的单片机串口扩展芯片的功能特性以及与单片机接口的应用。

关键词：单片机；多串口通信在设计由多个单片机组成的数据采集电路时，一般要用多个串口在各个单片机之间进行数据通信。

为了解决单片机扩展多个串口的问题，以前大多采用多片AT89C2051来实现多串口通信。

每个AT89C2051用并口与上位机连接，再通过AT89C2051的串口与下位机串口连接。

这种电路设计，单片机编程比较复杂，整个电路的调试也比较麻烦，可靠性不是很高。

一种新开发的SP2328串口扩展芯片很好的解决了上述问题。

SP2328是成都视普科技公司的串行口扩展专用芯片，能将普通单片机(如:AT89C2051、AT89C51等)的一个串口(UART)扩展为三个串口。

它主要解决了大多数8位、16位以及32位单片机UART串口太少的问题，扩大了单片机的使用范围。

同时，SP2328串行口扩展专用芯片也很好地解决了许多在使用双串口的单片机时，串口复杂的配置问题，能大大缩短开发周期，降低开发成本以及生产成本。

图1 DIP和SOIC封装（左）图2 SSOP封装（右）SP2328的功能特性SP2328有四个UART串口，其中包括一个母串口和三个子串口。

母串口和所有子串口都为全双工工作模式，所有串口允许同时接收、发送串行数据。

串口0~串口2为子串口，每个子串口的工作速率为75bps~4800bps。

串口3为母串口，它的数据传输速率是子串口的4倍。

串口3接收到串行数据后，SP2328芯片根据收到的地址信号，把数据通过相应的子串口发送出去。

子串口收到串行数据后，把数据通过串口3发送出去，同时给出相应的子串口地址。

串口0~串口2的波特率的设置很简单，不需要用软件设置，只要改变输入时钟的频率即可。

波特率按以下公式计算：K=2400*f(osc)/8.0(bps)其中f(osc)<=16.0MHZSP2328的直流工作电压为2.4V~5.5V，典型电流为3.7mA，带有节电模式。

max232芯片MAX232是一款常见的RS-232级别转换芯片，用于将RS-232级别的信号转换为TTL/CMOS级别的信号，从而实现RS-232串口与微控制器或其他逻辑电路的连接。

MAX232芯片由美国公司Maxim IntegratedProducts研发生产，广泛应用于电子设备中的串口通信。

MAX232芯片有多个型号，如MAX232、MAX232E等，不同型号之间参数可能存在差异，但基本原理和功能大致相同。

MAX232芯片包括两个发送器和两个接收器，可为两条RS-232串口提供TTL/CMOS级别的信号转换。

MAX232芯片的两个发送器使用外部电容来实现电压倍增功能，RS-232的电压范围是15V到-15V，而TTL/CMOS电平一般为5V到0V。

发送器将TTL/CMOS的逻辑电平转换为RS-232的正负电平，通过电容产生高于5V的电压，从而实现电平转换。

MAX232芯片的两个接收器使用电阻分压电路将RS-232的电压范围转换为TTL/CMOS电平范围。

接收器通过电阻分压将RS-232的正负电平转换为0V到5V的TTL/CMOS电平，从而实现电平转换。

MAX232芯片还包括一个内部的电压稳压器，用于实现5V的稳定电源供电。

在使用MAX232芯片时，只需提供外部一个较高的电压，如V+可以为5V到15V，然后芯片内部的电压稳压器会将该电压稳定为5V用于芯片内部的电路工作。

MAX232芯片常用于将RS-232接口的电平转换为TTL/CMOS 电平，以实现串口通信。

比如，它可以将计算机的RS-232串口信号转换为TTL/CMOS电平，通过与单片机连接，实现计算机与单片机的通信。

同时，它还可以用于其他类型电子设备的串口扩展和通信。

MAX232芯片结构简单、应用广泛，并且有较低的成本，因此在许多电子设备中被广泛使用。

它提供了一种简单可靠的RS-232与TTL/CMOS电平之间的转换方法，方便了串口设备之间的连接与通信。

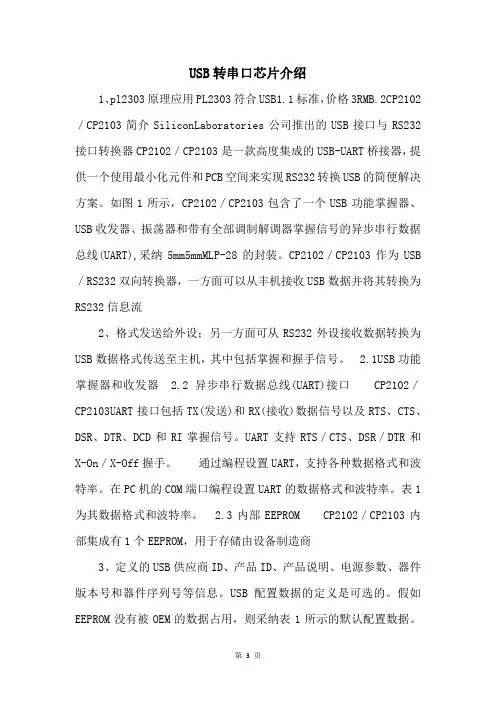

USB转串口芯片介绍1、pl2303原理应用PL2303符合USB1.1标准，价格3RMB.2CP2102／CP2103简介SiliconLaboratories公司推出的USB接口与RS232接口转换器CP2102／CP2103是一款高度集成的USB-UART桥接器，提供一个使用最小化元件和PCB空间来实现RS232转换USB的简便解决方案。

如图1所示，CP2102／CP2103包含了一个USB功能掌握器、USB收发器、振荡器和带有全部调制解调器掌握信号的异步串行数据总线(UART),采纳5mm5mmMLP-28的封装。

CP2102／CP2103作为USB ／RS232双向转换器，一方面可以从丰机接收USB数据并将其转换为RS232信息流2、格式发送给外设；另一方面可从RS232外设接收数据转换为USB数据格式传送至主机，其中包括掌握和握手信号。

2.1USB功能掌握器和收发器 2.2异步串行数据总线(UART)接口CP2102／CP2103UART接口包括TX(发送)和RX(接收)数据信号以及RTS、CTS、DSR、DTR、DCD和RI掌握信号。

UART支持RTS／CTS、DSR／DTR和X-On／X-Off握手。

通过编程设置UART，支持各种数据格式和波特率。

在PC机的COM端口编程设置UART的数据格式和波特率。

表1为其数据格式和波特率。

2.3内部EEPROM CP2102／CP2103内部集成有1个EEPROM，用于存储由设备制造商3、定义的USB供应商ID、产品ID、产品说明、电源参数、器件版本号和器件序列号等信息。

USB配置数据的定义是可选的。

假如EEPROM没有被OEM的数据占用，则采纳表1所示的默认配置数据。

留意，对于可能使用多个基于CP2102／CP2103连接到同一PC机的OEM应用来说，则需要专用的序列号。

内部EEPROM是通过USB 编程设置的，允许OEM的USB配置数据和序列号可以在出厂和测试时直接写入系统板上的CP2102／CP2103。

RS485RS232接口芯片介绍及选型指南一、RS485接口芯片1.差分传输：RS485接口采用差分信号传输，可以有效抑制电磁干扰，提高通信稳定性和可靠性。

2.传输距离：RS485接口支持最长传输距离达1200米，适用于需要长距离通信的应用场景。

3.多主从通信：RS485接口支持多主从通信，多个设备可以同时进行通信，大大提高了系统的灵活性和可扩展性。

4. 通信速率：RS485接口支持的通信速率范围广，从300bps到10Mbps都可支持。

5.接口电平：RS485接口芯片支持3.3V或5V供电，兼容性强。

6.自动方向控制：RS485接口芯片可以自动控制数据方向，不需要外部控制信号。

1.工业控制：RS485接口芯片广泛应用于工业自动化领域，用于电机控制、传感器数据采集、PLC通信等。

2.安全监控：RS485接口芯片可用于安防监控系统，实现摄像头和监控设备之间的数据传输。

3.智能家居：RS485接口芯片可以用于智能家居系统中，实现各种设备之间的数据交互，如智能灯控、智能门锁等。

4.能源管理：RS485接口芯片可用于能源管理系统中，实时采集电量数据、温度数据等。

5.其他应用：RS485接口芯片还可以应用于电力系统、交通管理、医疗设备等领域。

1.通信速率：根据实际需求选择合适的通信速率范围，不要超过系统所支持的最大速率。

2.供电电压：根据系统电源电压选择合适的供电电压，一般为3.3V或5V。

3.差分收发器：选择具有高抗干扰能力的差分收发器，以提高通信稳定性。

4.自动方向控制：选择支持自动方向控制的芯片，以简化系统设计。

5.价格和供应商：综合考虑价格、供货可靠性和技术支持，选择合适的供应商。

常见的RS485接口芯片厂商有Maxim、Texas Instruments、STMicroelectronics等。

二、RS232接口芯片RS232是一种全双工的单端传输接口标准，常用于计算机和外设之间的数据传输。

RS232接口具有简单易用、低成本的特点，适用于电脑通信、数据采集等应用场景。

CH432,CH438,CH9434串⼝扩展芯⽚常见问题⽬前WCH有三款串⼝扩展芯⽚CH432,CH438以及CH9434。

型号CH432CH438CH9434扩展串⼝数量284通讯接⼝并⼝/SPI(具体需要看芯⽚封装)并⼝SPI接⼝速度⽀持最⾼10MB的并⼝24MHz的SPI 10MB的8位并⼝最⾼16Mbit/s注1：见表格底是否⽀持级联是是是FIFO⼤⼩内置 16 字节的FIFO 先进先出缓冲器，⽀持 4 个 FIFO触发级内置 128 字节的 FIFO先进先出缓冲器，⽀持4 个 FIFO 触发级串⼝每个⽅向独⽴FIFO 缓存，发送1536 字节，接收2048 字节封装CH432Q(LQFP44)CH432T(SSOP20)CH438L（LQFP128）CH438Q（LQFP44）QFN48_5X5电源 3.3V-5.3V（5V典型值）3.3V-5.3V（5V典型值）2.4V-3.6V（3.3V典型值）注1：CH9434的SPI最快时钟速度与CH9434的系统时钟有关系。

最快速度（稳定）约为系统时钟的1/3。

Eg:如果使⽤内部32M，倍频15，分频15.那么sys_clk还是32M，那么SPI_Clk不能超过10Mbit/s。

常见问题解决1. CH432/8/CH9434的LSR寄存器进⼊break。

解答：这个是因为串⼝的RXD脚⼀直处于低电平导致的，只需要硬件接上拉等⽅式即可解决。

2. 如何判断CH432/CH438/CH9434芯⽚是否正常⼯作解答：（1）检查硬件，检查芯⽚的VCC引脚的电压是否为⼿册⾥⾯要求的典型值。

看⼀下VCC的纹波是否过⼤。

（2）在上电的情况，使⽤⽰波器去检查芯⽚的XI，看⼀下晶振是否有波形。

（3）检查硬件的连接线是否有问题（主控芯⽚与串⼝扩展芯⽚通讯接⼝的连接） （4）通过接⼝发送对应的数据，往SCR寄存器写数据，再读出来看是否为刚刚写⼊的数据，如果是的，则表⽰芯⽚⼯作正常并且硬件基础的通讯连接没有问题。

串口扩展芯片串口扩展芯片是一种用于扩展串口接口数量的芯片，可以提供额外的串口接口，使得设备能够连接更多的外部设备，并且可以实现更多的功能。

串口扩展芯片通常被广泛应用在各种设备中，比如计算机、嵌入式系统、工控设备、通信设备等。

它可以通过串口接口与其他设备进行数据交互，例如传输数据、控制设备、进行通信等。

串口扩展芯片有以下几个主要特点：1. 多串口接口：串口扩展芯片可以提供多个串口接口，从而能够同时连接多个外部设备。

这样可以简化系统设计，并且提高系统的可扩展性。

2. 硬件控制：串口扩展芯片通常具有一些硬件控制功能，例如UART控制、波特率控制、数据位控制、奇偶校验控制等。

通过这些功能，可以方便地对串口进行配置和控制。

3. 高速通信：串口扩展芯片可以支持高速通信，例如支持更高的波特率、支持更高的数据传输速率等。

这对于一些需要高速数据传输的应用非常重要，例如视频采集、音频采集等。

4. 低功耗：串口扩展芯片通常采用低功耗设计，能够节约能源并延长设备的续航时间。

这对于一些需要长时间工作的设备非常重要，例如移动设备、无线通信设备等。

5. 软件支持：串口扩展芯片通常提供相应的软件开发包和驱动程序，可以方便地进行软件开发和集成。

这使得开发人员能够快速地开发出功能丰富、稳定可靠的应用程序。

与传统的串口芯片相比，串口扩展芯片具有更多的优势和功能，可以满足更多的需求。

它可以帮助设备实现更复杂的功能，拓宽设备的应用范围，并且提高设备的性能和可靠性。

总之，串口扩展芯片是一种非常重要的芯片，可以扩展串口接口数量，并且提供更多的功能和性能。

在现代化的设备中，它被广泛应用，并且发挥着重要的作用。

扩展串口芯片扩展串口芯片是一种用于扩展计算机串口接口的芯片，它能够增加计算机的串口接口数量，提高计算机的串口扩展性和灵活性。

扩展串口芯片通常被应用于需要大量串口接口的设备和系统，如工业控制、自动化设备、通信设备等。

扩展串口芯片的功能主要包括串口信号转换、串口数量扩展、串口速度控制、串口中断处理等。

首先，扩展串口芯片能够将计算机的串口信号转换为其他类型的信号，实现串口与其他接口的互连。

例如，通过扩展串口芯片，可以将计算机的串口信号转换为USB信号，从而实现计算机与USB设备的通信。

同时，扩展串口芯片还能够将计算机的串口信号转换为RS485信号，实现计算机与RS485设备的通信。

其次，扩展串口芯片能够增加计算机的串口接口数量，提供更多的串口接口供设备连接使用。

通过扩展串口芯片，可以将计算机原有的串口接口数量扩展到更多，从而满足设备对串口接口数量的需求。

这对于需要大量串口接口的设备和系统来说尤为重要，例如工业控制系统需要多个串口接口与各种设备进行通信。

此外，扩展串口芯片还能够控制串口的速度，实现串口通信的速度控制。

通过调节扩展串口芯片的参数，可以实现串口通信的速度调整，从而提高串口通信的速度和效率。

同时，扩展串口芯片还可以支持多种不同的串口速度，满足不同设备对串口速度的需求。

最后，扩展串口芯片还具备串口中断处理功能，可以实现串口数据的中断处理和传输。

通过扩展串口芯片，可以设置串口中断触发条件和中断响应函数，当串口数据满足触发条件时，扩展串口芯片会产生中断信号，并调用中断响应函数进行处理。

这对于需要实时处理串口数据的设备和系统来说十分重要，例如通信设备需要实时处理串口数据进行通信控制。

综上所述，扩展串口芯片是一种用于扩展计算机串口接口的芯片，它能够增加计算机的串口接口数量，提高计算机的串口扩展性和灵活性。

扩展串口芯片具备串口信号转换、串口数量扩展、串口速度控制、串口中断处理等功能，广泛应用于需要大量串口接口的设备和系统中。

VK3234多总线接口四通道通用异步收发器无铅封装1.产品概述VK3234是业界首款具备 UART/SPI TM接口的4通道UART器件。

可以通过模式选择使得该芯片工作于以上任何一种主接口模式下：当主接口为UART时，VK3234将一个标准3线异步串口（UART）扩展成为4个增强功能串口（UART）。

主接口UART在数据传输时可以选择需要转义字符和不需要转义字符两种模式。

此外，主接口的UART 可以通过引脚配置为红外通信模式。

当主接口为SPI接口时，VK3234实现SPI桥接/扩展4个增强功能串口（UART）的功能。

扩展的子通道的UART具备如下功能特点：每个子通道UART的波特率、字长、校验格式可以独立设置，最高可以提供1Mbps的通信速率。

每个子通道可以独立设置工作在IrDA红外通信、RS-485自动收发控制、9位网络地址自动识别、软件/硬件自动流量控制、广播接收等高级工作模式下。

每个子通道具备收/发独立的16 BYTE FIFO，FIFO的中断为4级可编程条件触发点。

VK3234采用SOP28绿色环保的无铅封装，可以工作在2.5～5.5V的宽工作电压范围，具备可配置自动休眠/唤醒功能。

[注]：SPI TM为MOTOLORA公司的注册商标。

2.基本特性2.1 总体特性精简的配置寄存器和控制字，操作简单可靠创新的可编程数据广播模式支持向任意子通道发送数据广播提供工业级和商业级产品流量控制：支持RTS、CTS的硬件自动流量控制支持XON/XOFF的软件自动流量控制，XON/XOFF可编程字符自动发送/识别RS-485功能：RTS控制的自动RS-485收发控制RS-485网络地址自动识别功能错误检测：支持奇偶校验错，数据帧错误及溢出错误检测支持起始位错误检测每个子串口可以软件设置为是否接收数据广播内置符合SIR标准的IrDA红外收发编解码器，传输速度可达115.2K bit/s 2.3 UART主接口特性主接口为标准的三线UART串口(RX,TX,GND),无需其它地址信号、控制信号线UART主接口可以通过引脚设置为红外模式UART主接口可以通过引脚选择是否采用转义字符模式2.4 SPI主接口特性最高速度5M bit/s5.原理框图图5.1 VK3234 原理框图7.寄存器描述7.1 寄存器列表VK3234的寄存器按地址编号为6位地址编号，地址000000～111111，分为全局寄存器和子串口寄存器。

Vk32xx系列芯片的使用心得1、关于晶振的使用。

我们的芯片是使用无源晶振还是有源的晶振那。

我们的芯片的时钟输入为内部时钟输入和外部时钟输入，在内部时钟输入时，我们一般使用无源晶振，为系统提供时钟；具体的选择晶振的大小，请参看数据手册波特率的配置。

当选择外部时钟输入时，我们可以选择有源晶振或者其他外部时钟为我们的系统提供时钟。

2、问：我们芯片的458模式怎么使用。

答：我们的485模式可以系统的分为两类。

通常在485模式下我们的芯片只支持带9位地址和数据。

如果需要传输8位的数据，我们应该设置为232模式，其次需要通过控制RTS信号，完成RS485的自动收发。

3、波特率修改问题1、波特率的初始化。

Vk系列芯片的波特率可以编程配置，在初次通信中一般使用vk系列芯片默认的波特率通信。

当控制器与vk芯片初次通信成功以后才可以再修改主通道或者子通道的串口的波特率。

2、波特率修改问题。

Vk系列芯片波特率可以修改，修改波特率就是配置相关寄存器。

3、波特率匹配问题。

由于Vk系列芯片内部缓存有限，所以在大量数据传输的时候，要注意通信中波特率控制的问题。

首先，在数据发送的过程中，主串口的波特率最好不要大于子串口波特率的4倍。

否则可能造成数据出错，对于这样的情况我们最好保持串口之间的波特率一致，或者在每次发送数据之间增加延时处理。

其次，在数据接收的过程中，波特率的设置时最好主串口的波特率大于子串口的波特率，以免造成主串口数据拥堵，然后我们最好使用中断或者带流量控制的芯片，以保证进入子串口的数据能被及时读取，避免数据溢出。

4、中断问题1、中断的理解，vk系列芯片的中断系统可以分为两级，一级为全局中断，一级为modem和子串口中断。

当我们使用中断的时候，首先要开全局中断，然后再开相关子串口中断，这样我们的中断才能正常使用。

5、FIFO使用问题1、发送FIFO在发送数据的过程中。

当子串口使能的情况下，写入发送FIFO的数据被立即发送出去。

WK系列通用异步串口UART产品产品介绍：WK提供目前业界收发缓存最大、接口最全、尺寸最小的高性价比UART 器件，芯片内置多种总线数据转换处理协议，为工业和便携设备等嵌入式系统提供先进的串口扩展器件。

产品特点:}接口最全：--WK系列UART产品主接口支持UART、I2C、SPI、8位并行总线可选--业内独创通过标准三线UART串口扩展UART技术。

}收发缓存最大：--每个扩展串口具备256级收发独立FIFO--支持超时中断和任意可设置FIFO触发点中断--防止串口通信数据溢出，减少CPU响应中断次数---有效提高基于嵌入式OS系统中串口通信的实时性和可靠性。

}封装最小：--系列产品采用SSOP16/20，QFP44，QFN24/32封装--WK2204采用4*4mm的QFN24封装，为业界最小的4通道低电压UART --WK2166为QFP44封装，为业界最小的工业级宽电压4通道UART}主接口特性：--UART接口：波特率自适应技术，最高速率2Mbps,支持16字节连续收发；--SPI接口：从模式，最高速率10Mbps，支持256字节连续收发；--IIC接口：从模式，最高速率1Mpbs，支持16字节连续收发--8位并口：标准8位总线模式，最高速率10MBps,仅占用2个地址空间}扩展串口特性：--系列产品支持2-4个扩展标准串口可选--每个扩展串口波特率、字长、校验格式可以独立设置，并可单独软件复位；--扩展串口最高通信速率可达2Mbps；--扩展串口可以支持RS485自动收发，自动485网络地址识别；--可设置为SIR标准的IrDA红外通信模式，速率可达115.2kbps。

}设计资源和支持：--Linux/Android 系统级串口驱动，参考源代码--8051，STM32 应用参考源代码--EVB开发评估板产品应用：l移动便携设备：行业PDA、行业平板、移动收款机、便携数据采集终端l工业控制：串口服务器、自动化现场控制、POS机、工业机器人，无人机l仪器仪表：智能仪表、AMR远传抄表设备、工业/医疗采集仪器l通信设备：工业网络通信设备、串行基站控制器、串行通信终端l汽车电子：车载导航系统、停车管理系统、汽车安全行驶记录仪（黑匣子）l智能硬件：智能家居控制设备、可穿戴采集设备、智能安防，智能家电产品选型：WK21系列宽电压产品系列，工作电压2.5-5.0V ，适合工业级应用。

VK32系列多总线UART串口扩展芯片的原理和应用(上)2022-03-23 19:27摘要：UART以其简单可靠，抗干扰强，传输间隔远，组网方便，被认为是嵌入式系统中进展串行数据传输的最正确方式。

本文介绍了专为嵌入式系统设计的VK32系列新型多总线接口UART器件的原理及应用技术。

1．嵌入式系统中串口扩展的需求：而在嵌入式领域，由于UART具有操作简单，工作可靠，抗干扰强，传输间隔远〔组成485网络可以传输1200米以上〕，设计人员普遍认为UART是从CPU或微控制器向系统的其他部分传输数据的最正确方式，因此它们被大量地应用在工业、通信、和家电控制等嵌入式领域。

通常MCU/CPU都会自带一个UART串口，但实际应用中一个串口往往不够用，需要进展UART串口扩展。

目前的大多数UART器件是以计算机总线转换UART为应用根底的，其通用性、管脚、存放器与20年前很少改变，针对嵌入式应用，目前的UART器件普遍存在操作复杂，引脚多，价格较高等弱点，不能满足和适应的嵌入式系统开展的需要。

针对嵌入式系统中UART的开展趋势，维肯电子设计推出了VK32XX系列新型多总线接口UART器件，其特点为：1支持8位并行总线，SPI总线，UART等多种主机总线接口：8位并行总线接口产品可以替代目前广泛使用的16C55X系列UART用于为8位，16位，32位MCU进展UART串口扩展。

VK32系列8位并行总线接口UART产品采用了精简控制存放器设计〕，并通过管脚复用减少了芯片管脚，简化的软件设计和PCB设计都更适宜嵌入式系统需求。

SPI接口总线系列产品为带有SPI接口的DSP、MCU实现同步SPI串口到异步UART串口的桥接和扩展，尤其针对目前广泛应用的DSP系统，大多数DSP都只有同步串口，只能用于与具有同步通信接口的外设进展通信。

V32系列SPI 总线接口可以将一个SPI同步串行接口桥接/扩展成为1～4个通用异步串口，方便的实现DSP和外设的异步串行通信。
