轨道安装明细表(翻版)

钢构件（吊车梁、单轨及轨道）安装工程检验批质量验收记录
表5。

11。

17续
注:L为长度；h］为截面高度；t为板、壁的厚度。

注：L为长度；h］为截面高度；t为板、壁的厚度。

钢构件（吊车梁、单轨及轨道）安装工程检验批质量验收记录
表5.11.17续
注：L为长度；h］为截面高度；t为板、壁的厚度。

钢构件（吊车梁、单轨及轨道）安装工程检验批质量验收记录
注：L为长度；h］为截面高度；t为板、壁的厚度。

钢构件（吊车梁、单轨及轨道）安装工程检验批质量验收记录
表5.11。

17续
表5。

11.17续
注：L2为长度；h］为截面高度；t为板、壁的厚度。

注：L2为长度；h］为截面高度；t为板、壁的厚度。

注：L2为长度；h］为截面高度；t为板、壁的厚度。

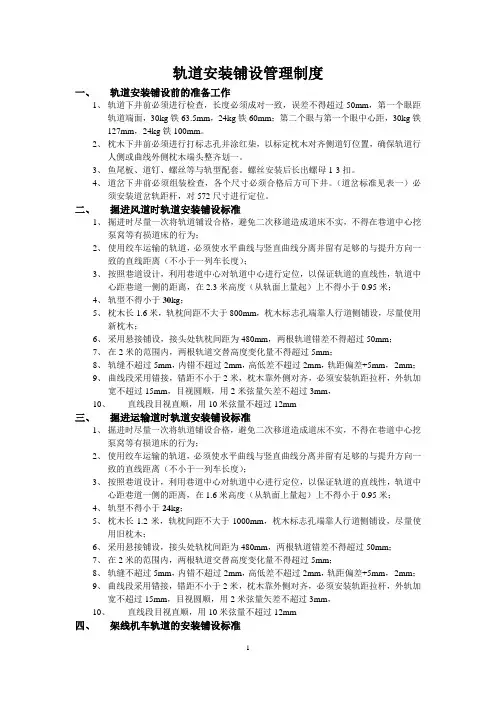

轨道安装铺设管理制度一、轨道安装铺设前的准备工作1、轨道下井前必须进行检查，长度必须成对一致，误差不得超过50mm，第一个眼距轨道端面，30kg铁63.5mm，24kg铁60mm；第二个眼与第一个眼中心距，30kg铁127mm，24kg铁100mm。

2、枕木下井前必须进行打标志孔并涂红柒，以标定枕木对齐侧道钉位置，确保轨道行人侧或曲线外侧枕木端头整齐划一。

3、鱼尾板、道钉、螺丝等与轨型配套。

螺丝安装后长出螺母1-3扣。

4、道岔下井前必须组装检查，各个尺寸必须合格后方可下井。

（道岔标准见表一）必须安装道岔轨距杆，对572尺寸进行定位。

二、掘进风道时轨道安装铺设标准1、掘进时尽量一次将轨道铺设合格，避免二次移道造成道床不实，不得在巷道中心挖泵窝等有损道床的行为；2、使用绞车运输的轨道，必须使水平曲线与竖直曲线分离并留有足够的与提升方向一致的直线距离（不小于一列车长度）；3、按照巷道设计，利用巷道中心对轨道中心进行定位，以保证轨道的直线性，轨道中心距巷道一侧的距离，在2.3米高度（从轨面上量起）上不得小于0.95米；4、轨型不得小于30kg；5、枕木长1.6米，轨枕间距不大于800mm，枕木标志孔端靠人行道侧铺设，尽量使用新枕木；6、采用悬接铺设，接头处轨枕间距为480mm，两根轨道错差不得超过50mm；7、在2米的范围内，两根轨道交替高度变化量不得超过5mm；8、轨缝不超过5mm，内错不超过2mm，高低差不超过2mm，轨距偏差+5mm，-2mm；9、曲线段采用错接，错距不小于2米，枕木靠外侧对齐，必须安装轨距拉杆，外轨加宽不超过15mm，目视圆顺，用2米弦量矢差不超过3mm，10、直线段目视直顺，用10米弦量不超过12mm三、掘进运输道时轨道安装铺设标准1、掘进时尽量一次将轨道铺设合格，避免二次移道造成道床不实，不得在巷道中心挖泵窝等有损道床的行为；2、使用绞车运输的轨道，必须使水平曲线与竖直曲线分离并留有足够的与提升方向一致的直线距离（不小于一列车长度）；3、按照巷道设计，利用巷道中心对轨道中心进行定位，以保证轨道的直线性，轨道中心距巷道一侧的距离，在1.6米高度（从轨面上量起）上不得小于0.95米；4、轨型不得小于24kg；5、枕木长1.2米，轨枕间距不大于1000mm，枕木标志孔端靠人行道侧铺设，尽量使用旧枕木；6、采用悬接铺设，接头处轨枕间距为480mm，两根轨道错差不得超过50mm；7、在2米的范围内，两根轨道交替高度变化量不得超过5mm；8、轨缝不超过5mm，内错不超过2mm，高低差不超过2mm，轨距偏差+5mm，-2mm；9、曲线段采用错接，错距不小于2米，枕木靠外侧对齐，必须安装轨距拉杆，外轨加宽不超过15mm，目视圆顺，用2米弦量矢差不超过3mm，10、直线段目视直顺，用10米弦量不超过12mm四、架线机车轨道的安装铺设标准1、架线机车轨道线路水沟畅通，无积水；2、轨道中心距巷道一侧的距离，在2.3米高度（从轨面上量起）上不得小于0.95米；3、架线距轨面的距离不得小于2.5米；4、轨型不得小于30kg；5、道床道碴厚100-200mm；埋没轨枕高度2/3（道碴与轨道底面的距离不小于30mm），道碴粒度为10-40mm，碎石及尘沫不超过总重5%；6、混凝土轨枕中部200-300mm范围的底面与道床保持20mm的间隙，钢轨中心每侧150mm范围内要捣实；7、尽量采用水泥轨枕，轨枕间距为600mm，轨枕垫板完好，螺栓紧固定期涂油，采用木轨枕时靠人行道侧对齐；8、架线电机车回电轨道与不回电轨道之间必须加以绝缘。

轨道配套联接螺栓型号有M14×60 、M16×75、 M18×90、 M20×90、 M22×135、 M24×145普通和高强度鱼尾螺栓。

普通道钉规格8*80道钉，10*100道钉，12*120道钉，14*135道钉，14*120道钉，机制道钉，方道钉。

道夹板，8kg道夹板，9kg道夹板，12kg道夹板，15kg 道夹板，18kg道夹板，22kg道夹板，24kg道夹板，30kg道夹板。

国标钢轨有：9 kg／m、12 kg／m、15 kg／m、22 kg ／m、30 kg／m等5种轻轨和38 kg／m、43 kg／m、50 kg／m等3种重轨。

另外，18 kg／m和24 kg／m的钢轨也是较常用的2种轻轨。

道夹板联接螺栓道钉规格木道枕规格混凝土规格15kg道夹板1200×150×150 1200×120×140×130 18kg道夹板M16×75 1200×150×1501200×160×140 1200×160×180×130 22kg道夹板M18×90 8*80道钉，10*100道钉24kg道夹板8*80道钉，10*100道钉30kg道夹板1300×200×180木道枕规格钢轨(kg/m) 轨距（mm）枕木规格（mm）长上宽下宽高15以下600 1200 120 120 10015-18 600 1200 150 150 150 600 1200 120 150 12022 600 1200 160 160 140 30 600 1300 160 160 14038及以上- 根据轨距大小而定200 200 180钢筋混凝土轨枕（Ⅱ型）主要规格见表钢筋混凝土轨枕（Ⅱ型）主要规格轨型Kg/m 轨枕厚mm顶面宽mm底面宽mm轨枕长度mm12；15 130 120 140 1200（600mm轨距）22 130 160 180 1200（600mm轨距）30 145 170 200 1700（900mm轨距）道钉规格：8×80；10×100；12×100；12×120；GB 12-88（代替GB12-76 | UDC 621.882.6 ）半圆头方颈螺栓。
