电阻,电容 芯片常见封装

公制长(L) 宽(W) 高(t) a0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W)6:2010(1/2W) 7:2512(1W)1206 20欧1/4 *4 5欧1w120贴片电阻各参数说明国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

电阻电容的封装形式如何选择1、电阻电容的封装形式如何选择，有没有什么原则?比如,同样是104的电容有0603、0805的封装，同样是10uF电容有3216，0805,3528等封装形式，选择哪种封装形式比较合适呢?我看到的电路里常用电阻电容封装：电容：0.01uF可能的封装有0603、080510uF的封装有3216、3528、0805100uF的有7343320pF封装：0603或0805电阻：4.7K、10k、330、33既有0603又有0805封装。

补充：电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5注：A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5电解电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A321610VB352816VC603225VD734335V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。

电解电容的封装模型为RB系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。

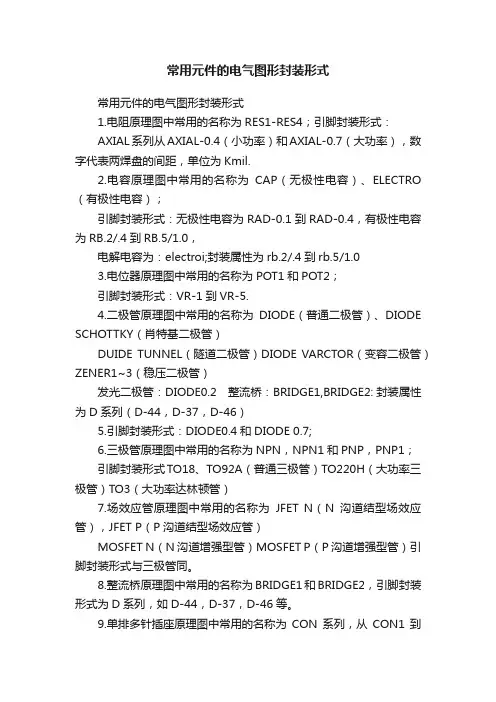

常用元件的电气图形封装形式常用元件的电气图形封装形式1.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.4（小功率）和AXIAL-0.7（大功率），数字代表两焊盘的间距，单位为Kmil.2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO （有极性电容）；引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0，电解电容为：electroi;封装属性为rb.2/.4到rb.5/1.03.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）发光二极管：DIODE0.2 整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）5.引脚封装形式：DIODE0.4和DIODE 0.7;6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。

8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。

10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列。

常用电子元件封装大全电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

直插式电阻电容封装与尺寸图解之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

本文图文并茂，看完想不懂都难。

贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。

而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。

如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。

2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。

直插式电阻电容封装与尺寸图解之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

本文图文并茂，看完想不懂都难。

贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如、），后面的xx代表焊盘中心间距为xx 英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：、、、、、、、。

尺寸大小如下图（，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如等等。

而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。

如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有、、、，后面的数字表示焊盘中心孔间距，如下图所示（示例）。

2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。

看下面的法拉电容也比较有意思。

电解电直插式电阻电容封装与尺寸图解2010年06月23 | 分类: 硬件应用 | 1 条评论 | 标签: Wiki之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

常用电子元件封装、尺寸、规格汇总贴片电阻规格贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

常用贴片电阻、电容、电感封装现在常用的的电阻、电容、电感、二极管都有贴片封装。

贴片封装用四位数字标识，表明了器件的长度和宽度。

贴片电阻有百分五和百分一两种精度，购买时不特别说明的话就是指百分五。

一般说的贴片电容是片式多层陶瓷电容(MLCC)，也称独石电容。

一、电阻1)附表是贴片电阻的参数。

2)贴片电阻的封装、功率与电压关系如下表：英制(mil) 公制(mm) 额定功率@ 70°C最大工作电压(V)0201 0603 1/20W 250402 1005 1/16W 500603 1608 1/10W 500805 2012 1/8W 1501206 3216 1/4W 2001210 3225 1/3W 2001812 4832 1/2W 2002010 5025 3/4W 2002512 6432 1W 2003)贴片电阻的精度与阻值贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，J -表示精度为5%、F-表示精度为1%。

T -表示编带包装阻值范围从0R-100M4)贴片电阻的特性•体积小，重量轻;•适应再流焊与波峰焊;•电性能稳定，可靠性高;•装配成本低，并与自动装贴设备匹配;•机械强度高、高频特性优越。

AXIAL - 两脚直插AXIAL就是普通直插电阻的封装，也用于电感之类的器件。

后面的数字是指两个焊盘的间距。

AXIAL-0.3 小功率直插电阻(1/4W);普通二极管(1N4148);色环电感(10uH)AXIAL-0.4 1A的二极管，用于整流(1N4007);1A肖特基二极管，用于开关电源(1N5819);瞬态保护二极管AXIAL-0.8 大功率直插电阻(1W和2W)二、电容1)贴片电容可分为无极性和有极性两种，容值范围从0.22pF-100uF无极性电容下述两类封装最为常见，即0805、0603;英制尺寸公制尺寸长度宽度厚度0402 1005 1.00±0.050.50±0.050.50±0.050603 1608 1.60±0.100.80±0.100.80±0.100805 2012 2.00±0.201.25±0.200.70±0.201206 3216 3.20±0.301.60±0.200.70±0.201210 3225 3.20±0.302.50±0.301.25±0.301808 4520 4.50±0.402.00±0.2≤2.001812 4532 4.50±0.403.20±0.30≤2.502225 5763 5.70±0.506.30±0.50≤2.503035 7690 7.60±0.509.00±0.05≤3.00一般容值越小，耐压值可做到越大，常见耐压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、4000V有极性电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V2)常用电容的标识精度级别B+_0.1%C+_0.25%D+_0.5%F+_1%G+_2%J+_%K+_10%M+_20% N+_30%3)各种贴片电容的特性贴片电容的材料常规分为三种，NPO,X7R,，X5R，Y5V，钽电容NPO 此种材质电性能最稳定，几乎不随温度，电压和时间的变化而变化，适用于低损耗，稳定性要求要的高频电路。

芯片封装、电阻电容相关知识DIP双列直插式封装DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。

采用D IP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。

当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。

DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。

DIP封装具有以下特点1.适合在PCB(印刷电路板)上穿孔焊接，操作方便。

2.芯片面积与封装面积之间的比值较大，故体积也较大。

Intel系列CPU中8088就采用这种封装形式，缓存(Cache)和早期的内存芯片也是这种封装形式。

PQFP和PFP塑料扁平组件式封装PQFP（Plastic Quad Flat Package）封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。

用这种形式封装的芯片必须采用SMD （表面安装设备技术）将芯片与主板焊接起来。

采用SMD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。

将芯片各脚对准相应的焊点，即可实现与主板的焊接。

用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。

PFP（Plastic Flat Package）方式封装的芯片与PQFP方式基本相同。

唯一的区别是PQFP一般为正方形，而PFP既可以是正方形，也可以是长方形。

PQFP/PFP封装具有以下特点：1.适用于SMD表面安装技术在PCB电路板上安装布线。

2.适合高频使用。

3.操作方便，可靠性高。

4.芯片面积与封装面积之间的比值较小。

Intel系列CPU中80286、80386和某些486主板采用这种封装形式。

PGA插针网格阵列封装PGA(Pin Grid Array Package)芯片封装形式在芯片的内外有多个方阵形的插针，每个方阵形插针沿芯片的四周间隔一定距离排列。

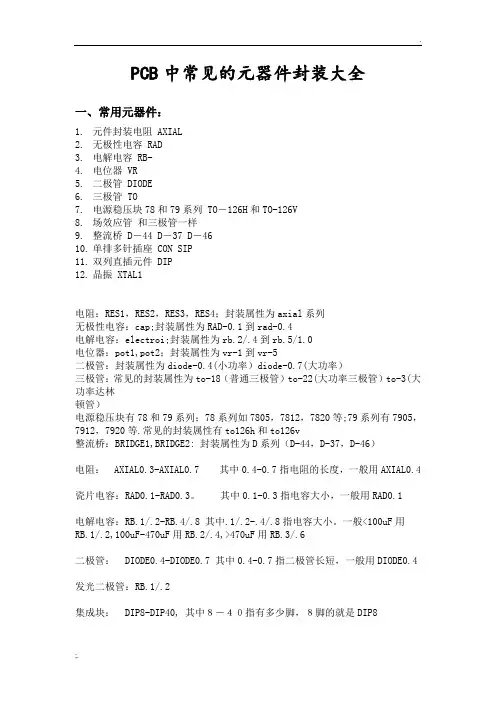

PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

电阻电容的封装形式如何选择电阻电容的封装形式如何选择元器件封装 2009-06-17 09:34:49 阅读287 评论0 字号：大中小订阅【转载】1.电阻电容的封装形式如何选择，有没有什么原则?比如,同样是104的电容有0603、0805的封装，同样是10uF电容有3216，0805,3528等封装形式，选择哪种封装形式比较合适呢?我看到的电路里常用电阻电容封装：电容：0.01uF可能的封装有0603、080510uF的封装有3216、3528、0805100uF的有7343320pF封装：0603或0805电阻：4.7K、10k、330、33既有0603又有0805封装。

请问怎么选择这些封装?答：贴片的封装主要有：0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5电容本身的大小与封装形式无关，封装与标称功率有关。

它的长和宽一般是用毫米表示的。

但是型号是采用的英寸的表示方法。

选择合适的封装第一要看你的PCB空间，是不是可以放下这个器件。

一般来说，封装大的器件会比较便宜，小封装的器件因为加工进度要高一点，有可能会贵一点，然后封装大的电容耐压值会比封装小的同容量电容耐压值高，这些都是要根据你实际的需要来选择的，另外，小封装的元器件对贴装要求会高一点，比如SMT机器的精度。

如手机里面的电路板，因为空间有限，工作电压低，就可以选用0402的电阻和电容，而大容量的钽电容就多为3216等等大的封装2.有时候两个芯片的引脚(如芯片A的引脚1,芯片B的引脚2)可以直接相连，有时候引脚之间(如A-1和B-2)之间却要加上一片电阻，如22欧，请问这是为什么?这个电阻有什么作用?电阻阻值如何选择?答：这个电阻一般是串电阻，拿来做阻抗匹配的，当然也可以做降压用，用于3.3V I/O 连接2.5V I/O类似的应用上面。
