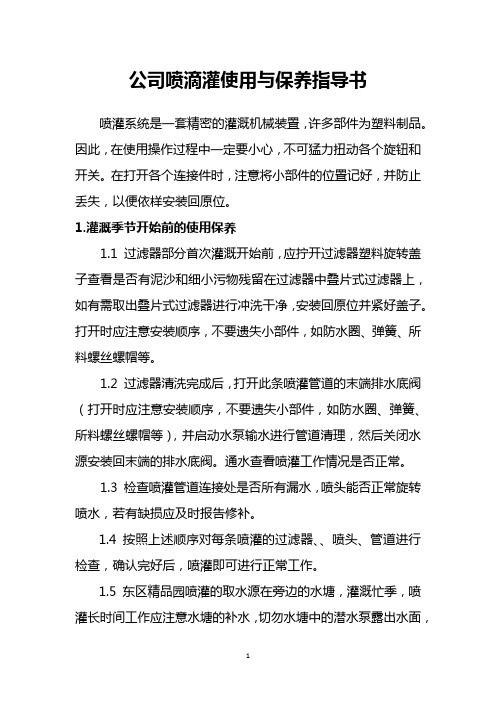

公司喷滴灌使用与保养指导书喷灌系统是一套精密的灌溉机械装置，许多部件为塑料制品。
因此，在使用操作过程中一定要小心，不可猛力扭动各个旋钮和开关。
在打开各个连接件时，注意将小部件的位置记好，并防止丢失，以便依样安装回原位。
1.灌溉季节开始前的使用保养1.1 过滤器部分首次灌溉开始前，应拧开过滤器塑料旋转盖子查看是否有泥沙和细小污物残留在过滤器中叠片式过滤器上，如有需取出叠片式过滤器进行冲洗干净，安装回原位并紧好盖子。
打开时应注意安装顺序，不要遗失小部件，如防水圈、弹簧、所料螺丝螺帽等。
1.2 过滤器清洗完成后，打开此条喷灌管道的末端排水底阀（打开时应注意安装顺序，不要遗失小部件，如防水圈、弹簧、所料螺丝螺帽等），并启动水泵输水进行管道清理，然后关闭水源安装回末端的排水底阀。
通水查看喷灌工作情况是否正常。
1.3 检查喷灌管道连接处是否所有漏水，喷头能否正常旋转喷水，若有缺损应及时报告修补。
1.4 按照上述顺序对每条喷灌的过滤器、、喷头、管道进行检查，确认完好后，喷灌即可进行正常工作。
1.5 东区精品园喷灌的取水源在旁边的水塘，灌溉忙季，喷灌长时间工作应注意水塘的补水，切勿水塘中的潜水泵露出水面，否则水泵会因缺水烧毁。
2.灌溉季节结束时的维修保养2.1在冬季来临前，为防止严寒将管道冻坏，需对喷灌管道、过滤器进行清洗并排干水份。
2.2逐个打开各支管和主管的末端堵头，开动水泵，使用高压力逐个冲洗，力争将管道内的污物冲洗干净，然后关闭进水阀门，让喷灌管道里的水全部流出，再把末端排水阀堵头装上拧紧。
2.3取出叠片过滤芯清洗干净，再用干布将塑壳内的密封圈擦干放回，装上叠片过滤芯并拧紧所料螺丝螺帽。
2.4按照上述顺序对每条喷灌的管道、过滤器进行清洗排水操作。
3.东区精品园喷灌的日常使用管理3.1 苗木部应对东区喷灌设立专人使用管理；根据具体情况，应制定管理奖罚规定，并监督执行。
3.2物管部门应不定时组织喷灌使用专人检查系统运行情况。

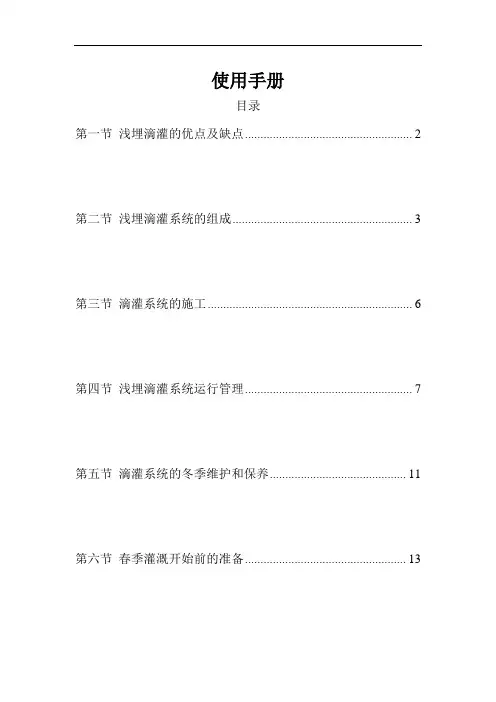

使用手册目录第一节浅埋滴灌的优点及缺点 (2)第二节浅埋滴灌系统的组成 (3)第三节滴灌系统的施工 (6)第四节浅埋滴灌系统运行管理 (7)第五节滴灌系统的冬季维护和保养 (11)第六节春季灌溉开始前的准备 (13)第一节浅埋滴灌的优点及缺点浅埋滴灌是将滴灌带（管）埋在地表下土壤中的一种滴灌方法，根据埋深的不同分为浅埋滴灌和深埋滴灌。
浅埋滴灌将滴灌带埋在地表下土壤中3-5cm处。
1.浅埋滴灌的特点有：（1）灌水量小、灌水周期短。
一般滴头的流量为1.38-2.0升/小时，灌水时间间隔依不同玉米种类，一般为7-15天一次。
局部湿润土壤。
滴灌只湿润作物根部附近的部分土壤，不破坏土壤结构，湿润区土壤水、热、气、养分状况良好，减少土壤表面蒸发，节约用水。
工作压力低，可以结合施肥，将不同时期需肥准确送到根部。
（2）节省劳力，节约水资源。
（3）提高作物的产量和品质，耕作表层土壤干燥，不仅减少杂草生长。
同时对于西瓜、甜瓜、番茄等作物，减少瓜果腐烂。
而对于棉花可提高下层棉桃的品质，减少棉桃由于潮湿引起其的棉花变色。
干燥地表不仅对化控、打顶及其他田间机械操作方便，同时不会引起土壤板结。
（4）浅埋滴灌管埋设在地表下3-5cm处，其根系更深，灌溉施肥更有效，节肥30-40%。
由于地表土壤疏松，更有利于作物呼吸和根系发育。
（5）由于浅埋滴灌管采用小流量滴头，1.38-2.0升/h，滴头间距0.3-0.5m，滴灌带直径为16mm的，滴灌带壁厚0.3mm。
（6）采用浅埋滴灌系统由于减少病害，可以延长农作物的生长期，使作物产量更高。
尤其是在瓜果上防病效果更好。
为了保证及时灌水，提高作物成活率，同时提高产量和果品的品质，而且在操作上保证良好的可操作性，并节约劳动力，引进先进的浅埋滴灌系统是一个非常正确的选择。
2.浅埋滴灌的优势：（1）节水—减少地面水的蒸发。
（2）减少劳动力—不需要人工灌溉。
（3）植物营养的最优化：植物营养通过灌溉系统直接施加到作物的根部。

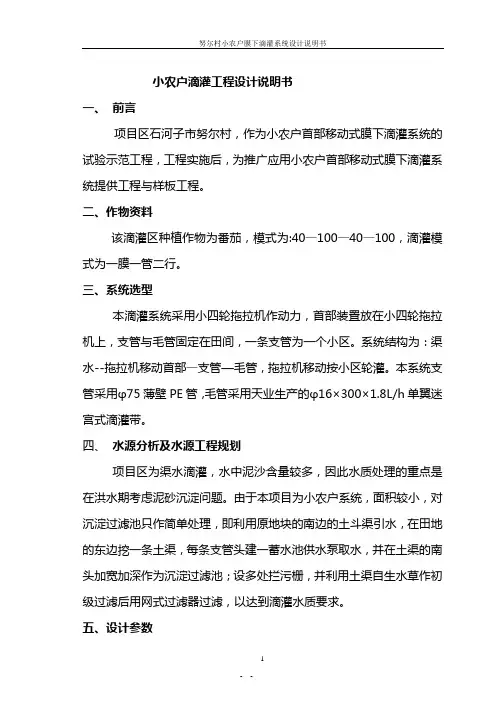

小农户滴灌工程设计说明书一、前言项目区石河子市努尔村，作为小农户首部移动式膜下滴灌系统的试验示范工程，工程实施后，为推广应用小农户首部移动式膜下滴灌系统提供工程与样板工程。
二、作物资料该滴灌区种植作物为番茄，模式为:40—100—40—100，滴灌模式为一膜一管二行。
三、系统选型本滴灌系统采用小四轮拖拉机作动力，首部装置放在小四轮拖拉机上，支管与毛管固定在田间，一条支管为一个小区。
系统结构为：渠水--拖拉机移动首部—支管—毛管，拖拉机移动按小区轮灌。
本系统支管采用φ75薄壁PE管，毛管采用天业生产的φ16×300×1.8L/h单翼迷宫式滴灌带。
四、水源分析及水源工程规划项目区为渠水滴灌，水中泥沙含量较多，因此水质处理的重点是在洪水期考虑泥砂沉淀问题。
由于本项目为小农户系统，面积较小，对沉淀过滤池只作简单处理，即利用原地块的南边的土斗渠引水，在田地的东边挖一条土渠，每条支管头建一蓄水池供水泵取水，并在土渠的南头加宽加深作为沉淀过滤池；设多处拦污栅，并利用土渠自生水草作初级过滤后用网式过滤器过滤，以达到滴灌水质要求。
五、设计参数（一）本滴灌系统基本参数的取值1、设计保证率：不低于85%2、灌溉水的利用率：0.903、设计系统的日工作小时数：20-22h。
4、滴灌设计土壤湿润比（P）：40%5、设计耗水强度（Ea）： 4mm/d（二）灌水定额m=0.1γzP (θmax-θmin)/η=0.1×1.35×0.4×40×10/0.9=24mm=16m3/亩（三）灌水周期：T=（m/Ea）×η=（24/4）×0.9=5.4（天）(四)、一次灌水延续时间（滴灌带型号为Ф16×300×1.8L/h）t=（m×Se×Sr）/q d =（24×0.3×1.4/1.8=5.6（小时）（五）水量平衡计算A=ηQt/10E a=0.9×50×20÷(10×4)=22.5 hm2=337.5亩因337.5大于82.5亩，，所以系统取50m3/h，能满足灌溉要求。

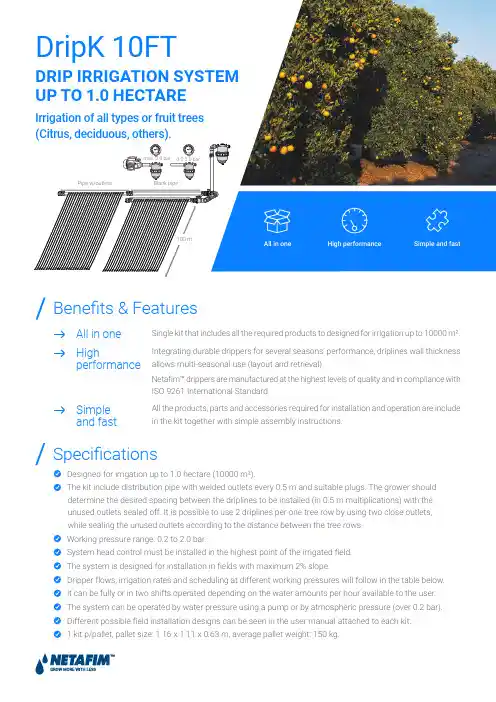

SpecificationsDRIP IRRIGATION SYSTEM determine the desired spacing between the driplines to be installed (in 0.5 m multiplications) with the unused outlets sealed off. It is possible to use 2 driplines per one tree row by using two close outlets, while sealing the unused outlets according to the distance between the tree rows. performance Integrating durable drippers for several seasons’ performance, driplines wall thickness allows multi-seasonal use (layout and retrieval).Netafim™ drippers are manufactured at the highest levels of quality and in compliance with ISO 9261 International Standard.Simple and fastAll the products, parts and accessories required for installation and operation are include in the kit together with simple assembly instructions.The draws are non-uniformly scaled. They are for illustration purposes only.Technical dataDripper hourly flow rate respective to working pressures and precipitation rates according to dripper and dripline spacing: To calculate irrigation time per day divide to total water amount required by the system's precipitation rate, for example: crop requirement of 5 mm per day will be divided by precipitation rate (based on the working pressure) to obtain the total number of hours required for irrigation.Hourly water amount respective to working pressures when the whole system is operated simultaneously or when the system is operated in two halves:DripK 10FT • Complete kit catalog number: 42000-06-0522-N T K -P S -051-E NHighperformanceIntegrating durable drippers for several seasons’ performance, driplines wall thicknessallows multi-seasonal use (layout and retrieval).Netafim™ drippers are manufactured at the highest levels of quality and in compliancewith ISO 9261 International Standard.Simpleand fastAll the products, parts and accessories required for installation and operation are includein the kit together with simple assembly instructions.Designed for irrigation up to 1.0 hectare (10000 m²) with 1.6 m dripline spacing.DRIP IRRIGATION SYSTEMSpecificationsThe draws are non-uniformly scaled. They are for illustration purposes only.DripK 9616 • Complete kit catalog number: 42000- Technical dataDripper hourly flow rate respective to working pressures and precipitation rates according to dripper and dripline spacing: To calculate irrigation time per day divide to total water amount required by the system's precipitation rate, for example: crop requirement of 5 mm per day will be divided by precipitation rate (based on the working pressure) to obtain the total number of hours required for irrigation.Hourly water amount respective to working pressures when the whole system is operated simultaneously or when the system is operated in two halves:06-0522-N T K -P S -049-E NSpecificationsDRIP IRRIGATION SYSTEM HighperformanceIntegrating durable drippers for several seasons’ performance, driplines wall thickness allows multi-seasonal use (layout and retrieval).Netafim™ drippers are manufactured at the highest levels of quality and in compliance with ISO 9261 International Standard.Simple and fastAll the products, parts and accessories required for installation and operation are include in the kit together with simple assembly instructions.The draws are non-uniformly scaled. They are for illustration purposes only.DripK 9610 • Complete kit catalog number: 42000- Technical dataDripper hourly flow rate respective to working pressures and precipitation rates according to dripper and dripline spacing: To calculate irrigation time per day divide to total water amount required by the system's precipitation rate, for example: crop requirement of 5 mm per day will be divided by precipitation rate (based on the working pressure) to obtain the total number of hours required for irrigation.Hourly water amount respective to working pressures when the whole system is operated simultaneously or when the system is operated in two halves:06-0522-N T K -P S -050-E NHighperformanceIntegrating durable drippers for several seasons’ performance, driplines wall thicknessallows multi-seasonal use (layout and retrieval).Netafim™ drippers are manufactured at the highest levels of quality and in compliancewith ISO 9261 International Standard.Simpleand fastAll the products, parts and accessories required for installation and operation are includein the kit together with simple assembly instructions.DRIP IRRIGATION SYSTEMSpecifications06-0522-N T K -P S -048-E NThe draws are non-uniformly scaled. They are for illustration purposes only.DripK 9608 • Complete kit catalog number: 42000- Technical dataDripper hourly flow rate respective to working pressures and precipitation rates according to dripper and dripline spacing: To calculate irrigation time per day divide to total water amount required by the system's precipitation rate, for example: crop requirement of 5 mm per day will be divided by precipitation rate (based on the working pressure) to obtain the total number of hours required for irrigation.Hourly water amount respective to working pressures when the whole system is operated simultaneously or when the system is operated in two halves:SpecificationsAll in one Single kit that includes all the required products to designed for irrigation up to 5000 m² with 1.0 m driplines spacing.HighperformanceIntegrating durable drippers for several seasons’ performance, driplines wall thickness allows multi-seasonal use (layout and retrieval).Netafim™ drippers are manufactured at the highest levels of quality and in compliance with ISO 9261 International Standard.Simple and fastAll the products, parts and accessories required for installation and operation are include in the kit together with simple assembly instructions.DRIP IRRIGATION SYSTEM Benefits & Features0.2-2.0 barWant to know more?******************************Technical dataDripper hourly flow rate respective to working pressures and precipitation rates according to dripper and dripline spacing:To calculate irrigation time per day divide to total water amount required by the system's precipitation rate, for example: crop requirement of 5 mm per day will be divided by precipitation rate (based on the working pressure) to obtain the total number of hours required for irrigation.Hourly water amount respective to working pressures when the whole system is operated simultaneously or when the system is operated in two halves:The draws are non-uniformly scaled. They are for illustration purposes only.DripK 5010 • Complete kit catalog number: 42000-06-0522-N T K -P S -052-E NSpecificationsDRIP IRRIGATION SYSTEM All in one Single kit that includes all the required products to designed for irrigation up to 4000 m² with 1.6 m driplines spacing.HighperformanceIntegrating durable drippers for several seasons’ performance, driplines wall thickness allows multi-seasonal use (layout and retrieval).Netafim™ drippers are manufactured at the highest levels of quality and in compliance with ISO 9261 International Standard.Simple and fastAll the products, parts and accessories required for installation and operation are include in the kit together with simple assembly instructions.0.2-2.0 barBenefits & FeaturesWant to know more?******************************The draws are non-uniformly scaled. They are for illustration purposes only.Technical dataDripper hourly flow rate respective to working pressures and precipitation rates according to dripper and dripline spacing:To calculate irrigation time per day divide to total water amount required by the system's precipitation rate, for example: crop requirement of 5 mm per day will be divided by precipitation rate (based on the working pressure) to obtain the total number of hours required for irrigation.Hourly water amount respective to working pressures when the whole system is operated simultaneously or when the system is operated in two halves:DripK 4016 • Complete kit catalog number: 42000-06-0522-N T K -P S -056-E NSpecificationsAll in one Single kit that includes all the required products to designed for irrigation up to 4000 m² with 0.8 m driplines spacing.HighperformanceIntegrating durable drippers for several seasons’ performance, driplines wall thickness allows multi-seasonal use (layout and retrieval).Netafim™ drippers are manufactured at the highest levels of quality and in compliance with ISO 9261 International Standard.Simple and fastAll the products, parts and accessories required for installation and operation are include in the kit together with simple assembly instructions.DRIP IRRIGATION SYSTEM 0.2-2.0 barBenefits & FeaturesWant to know more?******************************The draws are non-uniformly scaled. They are for illustration purposes only.Technical dataDripper hourly flow rate respective to working pressures and precipitation rates according to dripper and dripline spacing:To calculate irrigation time per day divide to total water amount required by the system's precipitation rate, for example: crop requirement of 5 mm per day will be divided by precipitation rate (based on the working pressure) to obtain the total number of hours required for irrigation.Hourly water amount respective to working pressures when the whole system is operated simultaneously or when the system is operated in two halves:DripK 4008 • Complete kit catalog number: 42000-06-0522-N T K -P S -053-E NSpecificationsAll in one Single kit that includes all the required products to designed for irrigation up to 3200 m² with 1.6 m driplines spacing.HighperformanceIntegrating durable drippers for several seasons’ performance, driplines wall thickness allows multi-seasonal use (layout and retrieval).Netafim™ drippers are manufactured at the highest levels of quality and in compliance with ISO 9261 International Standard.Simple and fastAll the products, parts and accessories required for installation and operation are include in the kit together with simple assembly instructions.DRIP IRRIGATION SYSTEM 0.2-2.0 barBenefits & FeaturesWant to know more?******************************The draws are non-uniformly scaled. They are for illustration purposes only.Technical dataDripper hourly flow rate respective to working pressures and precipitation rates according to dripper and dripline spacing:To calculate irrigation time per day divide to total water amount required by the system's precipitation rate, for example: crop requirement of 5 mm per day will be divided by precipitation rate (based on the working pressure) to obtain the total number of hours required for irrigation.Hourly water amount respective to working pressures when the whole system is operated simultaneously or when the system is operated in two halves:DripK 3216 • Complete kit catalog number: 42000-06-0522-N T K -P S -054-E NSpecificationsAll in one Single kit that includes all the required products to designed for irrigation up to 1600 m² with 0.8 m driplines spacing .HighperformanceIntegrating durable drippers for several seasons’ performance, driplines wall thickness allows multi-seasonal use (layout and retrieval).Netafim™ drippers are manufactured at the highest levels of quality and in compliance with ISO 9261 International Standard.Simple and fastAll the products, parts and accessories required for installation and operation are include in the kit together with simple assembly instructions.DRIP IRRIGATION SYSTEM 0.2-2.0 barBenefits & FeaturesWant to know more?******************************The draws are non-uniformly scaled. They are for illustration purposes only.Technical dataDripper hourly flow rate respective to working pressures and precipitation rates according to dripper and dripline spacing:To calculate irrigation time per day divide to total water amount required by the system's precipitation rate, for example: crop requirement of 5 mm per day will be divided by precipitation rate (based on the working pressure) to obtain the total number of hours required for irrigation.Hourly water amount respective to working pressures when the whole system is operated simultaneously or when the system is operated in two halves:DripK 1608 • Complete kit catalog number: 42000-06-0522-N T K -P S -055-E NSpecificationsbetween the driplines to be installed (between 0.5 up to 2.0 meters) according to the required distance between the crop rows. According to the distance chosen between the driplines, it will be the possible length of the irrigation pipe (no more than 50 meters) and the total area irrigated.1 box/kit, box size: 0.56 x 0.56 x 0.46 m, average box weight: 16.0 kg.All in one Single kit that includes all the required products to designed for irrigation up to 1000 m².Highperformance Integrating durable drippers for several seasons’ performance, driplines wall thickness allows multi-seasonal use (layout and retrieval).Netafim™ drippers are manufactured at the highest levels of quality and in compliance with ISO 9261 International Standard.Simple and fastAll the products, parts and accessories required for installation and operation are include in the kit together with simple assembly instructions .DRIP IRRIGATION SYSTEM 0.1-2.0 barBenefits & FeaturesWant to know more?******************************Technical dataDripper hourly flow rate respective to working pressures and precipitation rates according to dripper and dripline spacing:To calculate irrigation time per day divide to total water amount required by the system's precipitation rate, for example: crop requirement of 5 mm per day will be divided by precipitation rate (based on the working pressure) to obtain the total number of hours required for irrigation.Hourly water amount respective to working pressures when the whole system is operated simultaneously or when the system is operated in two halves:DripK 1000 • Complete kit catalog number: 42000- 01700006-0522-N T K -P S -062-E NSpecificationsbetween the driplines to be installed (between 0.5 up to 2.0 meters) according to the required distance between the crop rows. According to the distance chosen between the driplines, it will be the possible length of the irrigation pipe (no more than 50 meters) and the total area irrigated.1 box/kit, box size: 0.54 x 0.54 x 0.25 m, average box weight: 12.5 kg.All in one Single kit that includes all the required products to designed for irrigation up to 500 m².Highperformance Integrating durable drippers for several seasons’ performance, driplines wall thickness allows multi-seasonal use (layout and retrieval).Netafim™ drippers are manufactured at the highest levels of quality and in compliance with ISO 9261 International Standard.Simple and fastAll the products, parts and accessories required for installation and operation are include in the kit together with simple assembly instructions.0.1-2.0 barBenefits & FeaturesWant to know more?******************************Technical dataDripper hourly flow rate respective to working pressures and precipitation rates according to dripper and dripline spacing:To calculate irrigation time per day divide to total water amount required by the system's precipitation rate, for example: crop requirement of 5 mm per day will be divided by precipitation rate (based on the working pressure) to obtain the total number of hours required for irrigation.Hourly water amount respective to working pressures when the whole system is operated simultaneously or when the system is operated in two halves:06-0522-N T K -P S -061-E NSpecificationsbetween the driplines to be installed (between 0.5 up to 2.0 meters) according to the required distance between the crop rows. According to the distance chosen between the driplines, it will be the possible length of the irrigation pipe (no more than 50 meters) and the total area irrigated.1 box/kit, box size: 0.54 x 0.54 x 0.25 m, average box weight: 8.5 kg.All in one Single kit that includes all the required products to designed for irrigation up to 250 m².Highperformance Integrating durable drippers for several seasons’ performance, driplines wall thickness allows multi-seasonal use (layout and retrieval).Netafim™ drippers are manufactured at the highest levels of quality and in compliance with ISO 9261 International Standard.Simple and fastAll the products, parts and accessories required for installation and operation are include in the kit together with simple assembly instructions.0.1-2.0 barBenefits & FeaturesWant to know more?******************************Technical dataDripper hourly flow rate respective to working pressures and precipitation rates according to dripper and dripline spacing:To calculate irrigation time per day divide to total water amount required by the system's precipitation rate, for example: crop requirement of 5 mm per day will be divided by precipitation rate (based on the working pressure) to obtain the total number of hours required for irrigation.Hourly water amount respective to working pressures when the whole system is operated simultaneously or when the system is operated in two halves:06-0522-N T K -P S -060-E N。
内镶式滴灌管（带）使用说明书★打开包装后，请先详细阅读产品使用说明书一、性能特点：1、滴头与带一体化，滴头采用紊流流道、自带有过滤窗、滴水均匀、抗堵塞性能强，并具有一定的压力补偿作用。
2、滴孔间距可根据作物种植特点实现局部滴水，省工省时省水、成本低、投资少；3、可水肥一体化，达到精准滴水、精准施肥；4、产品性能优异，价格低廉，使用寿命5-7年。
二、产品用途：适用于多年生作物，如园林绿化、葡萄、果树等作物的节水灌溉。
三、使用说明及注意事项：（一）防护要求：1）搬运时不得抛摔、滚动，严禁野蛮装卸，避免磨损或硬物梗伤滴灌管（带）；2）产品存放地面应平整、分类码放整齐并做好标示、标识向外易于辨识；3）应做好防护措施，注意防晒、防雨、防火、防鼠。
（二）播种机要求：1）铺设本品时请仔细检查播种机，特别是导向环、压带轮、定位轮是否灵活、光滑，不得有毛刺、焊渣等利物以免损伤滴灌管（带）；2）导带轮直径应不小于50㎜，防止铺设时出现滴头翻翘、滴头挂烂现象。
（三）铺设要求：1）滴头必须向上，严禁反向铺设，滴灌管（带）应平直，不应出现打折、打结、扭曲现象；2）铺设时外力应不超过90N，滴灌管（带）不宜拉的过紧，应留出一定的收缩余量；3）铺设时请仔细检查滴灌管（带）铺设质量，注意有无划伤、磨烂等现象，严禁在恶劣天气中铺设，否则后果自负；4）铺设地面应平整，防止土块、杂草挂烂滴灌管（带），开沟铺设等原因造成地膜与滴灌管（带）产生一定距离，使水汽在地膜内积水形成凸透镜效应，造成滴灌管（带）灼伤。
（四）灌溉使用要求：1）严禁使用粪肥，水质须经120目过滤器处理，防止泥沙、杂物等堵塞滴头，应定期冲洗过滤器；2）每次滴水后应将滴灌管（带）的末端打开进行冲洗；3）滴灌管（带）使用前应进行缓慢排气，防止局部憋压，造成局部压力过高使滴灌带管（带）破裂，加压过程应由小到大缓慢进行，先开出水，后开进水；4）应防止老鼠、地老虎等咬伤滴灌管（带）。
新滴灌使用说明书 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT滴灌微喷系统使用说明指南目录一、概述 (1)二、用途和使用范围 (1)三、滴灌设备的规格和技术参数 (1)四、滴灌管路系统结构 (2)五、运行管理 (5)六、使用与操作规程 (7)七、故障与排除 (8)八、维修和保养 (10)九、安全注意事项 (10)效果图 (12)滴灌材料表 (16)主管线 (17)次管线 (19)管件类 (25)滴头 (27)太阳能水泵 (31)其他（打孔器、施肥罐、过滤器、控制设备） (35)滴灌及微喷设备使用说明书一、概述滴灌（dripirrigation）是利用塑料管道将水通过直径约10mm毛管上的孔口或滴头送到作物根部进行局部灌溉。
它是目前干旱缺水地区最有效的一种节水灌溉方式，水的利用率可达95%。
滴灌较喷灌具有更高的节水增产效果，同时可以结合施肥，提高肥效一倍以上。
可适用于果树、蔬菜、经济作物以及温室大棚灌溉，在干旱缺水的地方也可用于大田作物灌溉。
其不足之处是滴头易结垢和堵塞，因此应对水源进行严格的过滤处理二、用途和使用范围滴灌是一种先进的节水灌溉技术，具有省水、省工、省肥、保持水土、增收增产等优点。
滴灌可广泛用于大田、温室蔬菜、果树、葡萄、花卉、苗圃等各种经济作物的膜上（膜下）灌溉。
微量灌溉，水肥渗漏较少，故可节省化肥施用量，减轻。
运用灌溉施肥技术，为作物及时补充价格昂贵的微量元素提供了方便，并可避免浪费。
滴灌系统仅通过阀门人工或，又结合了施肥，故又可明显节省劳力投入，降低了。
滴灌属微量灌溉，水分缓慢均匀地渗入土壤，对土壤结构能起到保持作用，并形成适宜的土壤水、肥、热环境。
微喷洒水的雾化程度高，也就是水滴细小，因而对农作物的打击强度小，均匀度好，不会伤害幼苗。
微喷所需工作压力低，一般在—3公斤/平方厘米范围内可以运作良好。
农作物从苗期到成长收获期全过程都适用。
滴灌系统操作规程滴灌系统操作规程一、前期准备1. 检查滴灌系统的完整性和正常工作状态，确保所有设备和管道都没有漏水、堵塞或损坏。
2. 检查供水系统的水源质量和供水压力是否符合滴灌系统的要求，必要时进行净化和调压。
3. 确保滴灌系统的控制器和传感器正常工作，可以准确地监测和控制水源的供给。
二、滴灌系统的启动1. 打开滴灌控制器的电源，并根据需要设置灌溉时间和频率。
2. 打开供水阀门或开启水泵，确保系统有足够的水源供给。
3. 检查滴灌系统的运行状态，确保所有喷头或滴嘴都在正常工作，并调整水源的供给量，以保证每个滴嘴都能得到适当的水量。
三、定期维护和操作1. 定期检查滴灌系统的管道和滴灌带是否有漏水或损坏，并及时修复。
2. 检查滴嘴或喷头是否堵塞，如有需要，清洗或更换。
3. 定期清洗滴灌系统的过滤器，以防止水源中的杂质堵塞滴嘴或喷头。
4. 根据季节和植物的需水量，调整滴灌的时间和频率，以确保植物得到适量的水分。
四、滴灌系统的关闭1. 根据需要，关闭供水阀门或关闭水泵，停止供给水源。
2. 关闭滴灌控制器的电源。
3. 检查滴灌系统的运行状态，确保所有喷头或滴嘴都已停止工作。
五、安全注意事项1. 操作滴灌系统时，应穿戴适当的防护装备，如手套、防护眼镜等。
2. 在操作滴灌系统时，严禁将手指或其他物体放入滴嘴或喷头中。
3. 在操作滴灌系统时，要保持清洁，避免杂物或灰尘进入滴灌系统。
4. 操作滴灌系统时，应注意节约水资源，尽量避免过度灌溉。
六、其他事项1. 滴灌系统操作规程应定期进行检查和更新，以适应不同的环境和植物需求。
2. 滴灌系统操作规程中应包括紧急情况下的处理措施，如漏水、堵塞或设备故障的应急修复方法。
总结：滴灌系统操作规程是保证滴灌系统正常运行和植物得到适量水分的重要指南。
通过遵守规程，可以提高滴灌系统的效率和安全性，节约水资源，并确保植物健康生长。
滴灌系统操作规程需要经常检查和更新，以适应不同的环境和植物需求。

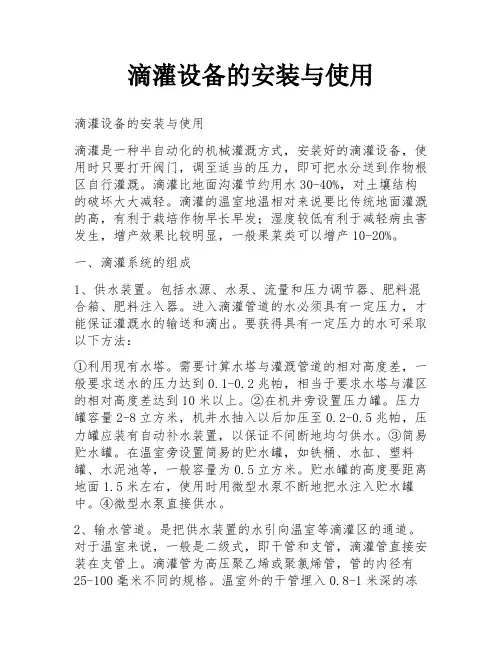

滴灌设备的安装与使用滴灌设备的安装与使用滴灌是一种半自动化的机械灌溉方式，安装好的滴灌设备，使用时只要打开阀门，调至适当的压力，即可把水分送到作物根区自行灌溉。
滴灌比地面沟灌节约用水30-40%，对土壤结构的破坏大大减轻。
滴灌的温室地温相对来说要比传统地面灌溉的高，有利于栽培作物早长早发；湿度较低有利于减轻病虫害发生，增产效果比较明显，一般果菜类可以增产10-20%。
一、滴灌系统的组成1、供水装置。
包括水源、水泵、流量和压力调节器、肥料混合箱、肥料注入器。
进入滴灌管道的水必须具有一定压力，才能保证灌溉水的输送和滴出。
要获得具有一定压力的水可采取以下方法：①利用现有水塔。
需要计算水塔与灌溉管道的相对高度差，一般要求送水的压力达到0.1-0.2兆帕，相当于要求水塔与灌区的相对高度差达到10米以上。
②在机井旁设置压力罐。
压力罐容量2-8立方米，机井水抽入以后加压至0.2-0.5兆帕，压力罐应装有自动补水装置，以保证不间断地均匀供水。
③简易贮水罐。
在温室旁设置简易的贮水罐，如铁桶、水缸、塑料罐、水泥池等，一般容量为0.5立方米。
贮水罐的高度要距离地面1.5米左右，使用时用微型水泵不断地把水注入贮水罐中。
④微型水泵直接供水。
2、输水管道。
是把供水装置的水引向温室等滴灌区的通道。
对于温室来说，一般是二级式，即干管和支管，滴灌管直接安装在支管上。
滴灌管为高压聚乙烯或聚氯烯管，管的内径有25-100毫米不同的规格。
温室外的干管埋入0.8-1米深的冻土层以下。
输水管道上引至温室的出水管的内径为37.5-50毫米，输水管道上需要安装过滤器，以防铁锈和泥沙堵塞。
过滤器采用8-10目的纱网过滤，同时要安装压力表阀门和肥料混合箱（容积0.5-1立方米）。
进入温室后的管道一般置于温室中柱或通道前的地面上。
3、滴水部分。
多采用聚乙烯塑料薄膜滴灌带，厚度0.8-1.2毫米，直径有16、20、25、32、40、50毫米等规格，颜色为黑色和蓝色，主要是防止管内生绿苔，堵塞管道。
滴灌使用指南一、安装严格按照安装程序安装。
二、通水前的管道冲洗管道安装完毕，要进行管道冲洗。
冲洗时，先打开支管及滴灌管末端的堵头，然后打开水泵或供水阀门。
检查支管末端出水情况，当末端出清水后，即可将支管堵头安装好；再逐一检查每根滴灌管末端的出水情况，待泥沙冲洗干净即可安装末端堵头。
至此，系统已可正常使用。
三、滴灌的正确使用使用时，在水量供应充足的情况下，保证棚内的阀门打开时，即可开泵供水。
达到额定的灌水量后即可关掉阀门，灌水量视农作物的生长发育阶段所需的水、肥等情况而定。
四、施肥系统的正确使用使用前，安装好施肥罐的进出水管，罐内放入已溶解好的氮、磷、钾等肥。
磷肥、复合肥最好不要直接放入罐内，因为它们的溶解度小，容易堵塞过滤器和滴头。
安装完成后，打开施肥阀的控制阀门，将施肥罐主阀门关小一些，利用压力差，进行滴灌施肥。
五、过滤系统的正确使用1、离心过滤器离心过滤器基于重力及离心力的工作原理，清除重于水的固体颗粒。
主要用于含沙水流的初级过滤，在满足过滤条件的要求下，分沙效果：60-150目砂石98-92%。
离心过滤器要定期进行排沙，排沙时间应视当地水质情况而定。
2 网式过滤器主要用于灌溉水质较好，或与其他过滤器组合使用，作为末级水过滤设备。
网式过滤器外壳上的箭头方向为水流的方向，水由进水口进入罐内，通过网芯外表面，将大于网芯孔径的悬浮物杂质留在外表面，净水流入系统，完成水的过滤过程。
当过滤网上积聚了一定的污物后，过滤器进出水口之间压力降会急剧增加，当压力降超过0.7Kg/cm2时需进行冲洗，或者取出网芯进行冲洗。
如发现网芯、密封圈损坏必须及时更换。
六、非灌溉季节灌溉季节结束，检查过滤器的堵塞情况，进行认真的清洗；然后按照程序二再次进行管道冲洗，再将滴灌管收起来即可，等到灌溉季节时再重新安装。
滴灌微喷系统使用说明指南目录一、概述 (1)二、用途和使用围 (1)三、滴灌设备的规格和技术参数 (1)四、滴灌管路系统结构 (2)五、运行管理 (5)六、使用与操作规程 (7)七、故障与排除 (8)八、维修和保养 (10)九、安全注意事项 (10)效果图 (12)滴灌材料表 (16)主管线 (17)次管线 (19)管件类 (25)滴头 (27)太阳能水泵 (31)其他（打孔器、施肥罐、过滤器、控制设备） (35)滴灌及微喷设备使用说明书一、概述滴灌（drip irrigation）是利用塑料管道将水通过直径约10mm毛管上的孔口或滴头送到作物根部进行局部灌溉。
它是目前干旱缺水地区最有效的一种节水灌溉方式，水的利用率可达95%。
滴灌较喷灌具有更高的节水增产效果，同时可以结合施肥，提高肥效一倍以上。
可适用于果树、蔬菜、经济作物以及温室大棚灌溉，在干旱缺水的地方也可用于大田作物灌溉。
其不足之处是滴头易结垢和堵塞，因此应对水源进行严格的过滤处理二、用途和使用围滴灌是一种先进的节水灌溉技术，具有省水、省工、省肥、保持水土、增收增产等优点。
滴灌可广泛用于大田、温室蔬菜、果树、葡萄、花卉、苗圃等各种经济作物的膜上（膜下）灌溉。
微量灌溉，水肥渗漏较少，故可节省化肥施用量，减轻污染。
运用灌溉施肥技术，为作物及时补充价格昂贵的微量元素提供了方便，并可避免浪费。
滴灌系统仅通过阀门人工或自动控制，又结合了施肥，故又可明显节省劳力投入，降低了生产成本。
滴灌属微量灌溉，水分缓慢均匀地渗入土壤，对土壤结构能起到保持作用，并形成适宜的土壤水、肥、热环境。
微喷洒水的雾化程度高，也就是水滴细小，因而对农作物的打击强度小，均匀度好，不会伤害幼苗。
微喷所需工作压力低，一般在0.7—3公斤/平方厘米围可以运作良好。
农作物从苗期到成长收获期全过程都适用。
它利用低压水泵和管道系统输水，在低压水的作用下，通过特别设计的微喷喷头，把水喷射到空中，并散成细小水滴，洒在作物枝叶上或树冠下地面的一种灌水方式，简称为微喷。
微喷既可增加土壤水分，又可提高空气湿度，起到调节小气候的作用。
微喷省水，一般喷水量为35--75升/小时。
微喷头结构简单，安装方便，使用可靠。
三、滴灌设备的规格和技术参数四、滴灌管路系统结构滴灌管路系统可分为水泵、过滤器、控制阀门、（施肥装置）、主干管、支管、管路连接件、滴灌管。
其中首部装置（水泵、过滤器、等，）一般采用螺纹连接：干管一般冻土层以下，温室一般在地上，材料采用PVC/PE管，连接方法采用粘接或承插套接；支管根据管网布置可铺设于地面或埋于冻土层以下，材料可采用PVC 管或PE向标记安装，不得反向。
（一）管路安装1．主干管安装主管常用聚氯乙烯（PVC）塑料管或PE管道，选择时要考虑管的承压能力，一般应能承受0.5——0.63MPa。
钢管与PVC管间采用法兰连接。
当PVC 管间时用粘接法，安装程序及注意事项：（1）粘合剂必须与管道材料相匹配。
（2）被粘接的管端、管件应清除污迹，并进行配合检查。
（3）承插管轴线应对直重合，承插深度应为外径的1~1.5倍。
（4）插头和承口均匀涂上粘合剂后应适时承插并转动管端，使粘合剂填满间隙。
（5）粘接后24h不得移动管道。
（6）中、大口径管子插入后，管端可垫以厚木板，用木锤打击，使插接更为密实（见图二）。
当PVC塑料管采用套接时安装方法和要求：（1）套管与密封橡胶圈规格应相匹配，密封圈装入套管槽不得扭曲和卷边。
（2）插头外缘应加工成斜口，并涂润滑剂，对正密封圈，另一端用木锤轻轻打入套管至规定深度。
2、支管安装支管如果为PVC管，可参照干管安装的办法安装支管，如果为PE管，用PE 管件连接。
注意以下几点：（1）检查管件尺寸是否合格，管端是否老化，管壁薄厚是否均匀。
（2）将PE管以圆盘形沿管槽慢慢滚动把管子放在沟，禁止扭折或随地拖拉，以防磨损管道。
（3）PE管件与PE管应拧紧，以防脱落（见图三）。
（三）滴灌管（带）安装1、按设计文件要求，全面核对设备型号、规格、数量和质量，严禁使用不合格产品。
待安装设备应保持清洁，塑料管不得抛摔、拖拉和曝晒。
2、按设计要求和流向标记安装水表、阀门、过滤器。
3、过滤器与支管之间通过带螺纹的直通连接4、螺纹管件安装时需要缠生料带，直通锁母应拧紧。
5、旁通（三通）安装前首先在支管上用专用打孔器打孔（见图四）。
打孔时，打孔器不能倾斜，钻头入管深度不得超过1/2管径，然后将旁通（三通）压入支管。
6、按略大于植物行的长度裁剪滴灌管（带），滴灌管（带）沿植物行布置，然后一端与旁通（三通）相连接。
7、滴灌管（带）安装完毕，打开阀门用水冲洗管道，然后关上阀门，将滴灌管（带）堵头安在滴灌管（带）末端（滴灌管（带）末端打结封口），将支管堵头安在支管末端。
8、整个滴灌系统的安装顺序为：水泵、过滤器、直通、主管、支管、旁通（三通）、滴灌管(带)、冲洗管道、堵头。
9、管上式滴头安装：用直径小于孔口滴头插扦外径约1锥子（打孔器）在毛管上按设计距离打孔，随即装上滴头。
五、运行管理（一）水源管理1、滴灌工程用水的水质除应符合GB5048-92《农田灌溉水质标准》的规定外，还应满足：（1)进入滴灌网的水应经过过滤净化处理，不含有泥沙、杂草、鱼卵、藻类等物质；（2）PH值一般应在5.5~8.0围；（3）总含盐量不应大于2000PPm；（4）含铁量不应大于0.4 PPm（5）总硫化物含量不应大于0.2PPm。
2、水源工程必须保证按灌水计划的要求按时按量供水。
3、泵站进水池水位必须抱持在最低水位以上，进水池中的杂草和拦污柵上的污物应及时清除。
4、滴灌系统运行前，应对泵站、管路和调蓄水池等进行全面检查，修复已损坏的管道。
5、滴灌系统运行时，如发现输水管道漏水严重，控制阀门失灵，应及时检修。
（二）水泵管理1、水泵在启动前应进行一次详细的检查，主要检查以下几点：（1）检查水泵与电机的联轴器或皮带轮是否同心或对正。
（2）检查润滑油位是否合适，油质是否洁净。
（3）检查各部分的螺丝有无松动现象。
（4）需要灌水的水泵，启动前要灌满清水。
（5）离心泵启动前应关闭出水管路上的闸阀，以降低启动电流。
2、水泵在运行中的检查和维护主要做到：（1）检查各种测量仪表的读数是否在规定围，水表读数是否与水泵流量一致。
（2）检查水泵和管道各部分有无漏水和进气的情况，吸气管应保证不漏气。
（三）过滤器运行管理灌溉水质的好坏，直接影响到过滤器的清洗次数。
为保持好的过滤效果，清洗工作要经常进行。
1、网式过滤器的清洗(1) 手工清洗：一般灌溉3~5次后，需要进行清洗。
操作步骤为：扳动手柄，放松螺杆，拆开压盖，取出滤芯用刷子刷洗滤芯筛网上的污物并用清水冲洗干净。
(2) 自动冲洗：这种过滤器有冲洗排污阀，运行过程中，当过滤器上、下游压力表的差值超过一定限度（通常为3~5米）时，需要冲洗。
应打开冲洗排污阀门，冲洗20~30秒后关闭，即可恢复正常运行。
2、砂石过滤器的反冲洗砂石过滤器进出口压力差高于7米时应进行反冲洗。
反冲洗时，要注意控制反冲洗水流的速度。
要使反洗流速能够使砂床充分翻动，只能冲掉罐中被过滤的污物，而不会冲掉作为过滤用的介质（砂料）。
3、离心过滤器根据水的含沙量，定期排除集砂罐的积砂和污物。
（四）施肥装置的使用管理1、压差式施肥装置：本装置是由专用施肥阀、施肥罐和连接管组成，是根据压差的原理进行施肥的。
首先将稀释过的无机肥装入罐，调节施肥专用阀，使之形成一定的压力差，打开施肥专用阀旁的两个小阀门，将罐的肥料压入灌溉系统中进行施肥。
注意事项：1）使用时应缓慢启闭施肥阀旁的小阀门；2）每次施肥完后应将两个小阀门关闭，并将罐体冲洗干净，不得将肥料留在罐，以免造成腐蚀，影响使用寿命；3）在施肥装置后应加网式过滤器设备，以免将未免完全溶解的肥料带入系统中，造成灌溉设施的堵塞；施肥装置与水源之间一定要安装止回阀，防止农药污染水源；4）施肥完毕，应继续灌溉10~20分钟，冲净管道的肥料。
2、文丘里施肥器：是由阀门、文丘里、三通、弯头连接而成，体积小，结构简单。
施肥时，适当关闭小阀，让水部分从施肥器中流过，吸肥器开始吸肥。
3、注射泵：滴灌系统常使用活塞泵或隔膜泵向管道中注入肥料或农药。
根据驱动水泵的动力来源又可分为水驱动和机械驱动两种形式：1）活塞施肥泵：泵进口通过软管插入肥液桶中，泵出口与管道相连。
2）水动施肥泵：又名注肥器，直接安装在供水管道上，不用电驱动，以水压作动力，通过软管与肥料桶连接。
施肥时按设定的比例自动吸入肥料。
六、使用与操作规程（一）初次使用管道初次投入使用时，为了尽量避免污物堵塞灌水，要求打开支管、支管和所有毛管的堵头进行冲洗。
为了提高冲洗效果，可以逐条支管依次冲洗。
冲洗时间10~15分钟左右，冲洗完后关闭干管上的排水阀，然后关闭支管排水阀，最后封堵毛管尾端。
（二）日常使用必须缓慢启闭管道上的阀门，并应符合下列要求：1、在水泵开车前，首先打开准备灌溉管道上的阀门。
然后开动水泵，向灌水的支管道缓慢地充水，充水水流速度不得大于0.5米/秒，时间不得少于5~10分钟，以防引起水锤。
调整好工作压力，直到符合灌溉要求。
2、在管道停止运行时，为防止因阀门关闭过快而引起水锤破坏管道，所以要求要缓慢关闭阀门。
3、自动控制：面向控制柜面板，左侧部分为微喷控制系统，右侧部分为滴灌控制系统。
微喷操作：向控制柜供电→按下变频启动→打到手动按钮→1#为温室西侧2#为温室东侧可以随意转换→微喷开始。
滴灌操作：向控制柜供电→按下变频启动→打到手动按钮→1#为温室西侧2#为温室东侧可以随意转换→滴灌开始。
自动灌溉：面板最上部由时间控制器，可以随意调节灌溉时间和间歇时间。
灌溉用水量：微喷每单元为2.7吨/小时；滴灌每单元为3.0吨/小时。
注意保持蓄水池水位，杜绝无水水泵电机空转！（三）操作规程1、首先打开轮灌区控制阀门，使滴灌管（带）能够正常出水，在此基础上逐级打开上游阀门，以保证灌溉系统的安全。
2、严格控制灌溉系统的工作水头（既工作压力），不可过高或过低，负则将造成管路破坏或影响灌溉质量。
3、灌溉要按计划轮灌区进行，在前后轮灌区切换时，阀门开关应先开后关。
4、作物需施肥，将肥料装入施肥罐，之后封闭灌盖；打开供肥阀门，再打开进水阀门；然后关小支管阀门，使阀门前、后的输水管道的压力产生压差，从而使施肥料进入输水管道中，给作物施肥。
5、关闭系统时，首先关闭水泵等动力系统，然后逐级关闭各级阀门。
开关阀门时应缓慢转动，严禁速度过快，防止管道产生水锤现象，损坏管道和机泵。
（四）注意事项1．应定期检查首部系统特别是过滤器，做到定期冲洗排沙，清洗滤网，如发现滤网损坏，要及时更换。
2．沙石过滤器要注意定期反冲洗，保证过滤质量。
