美国FISHER费希尔减压阀95H-109

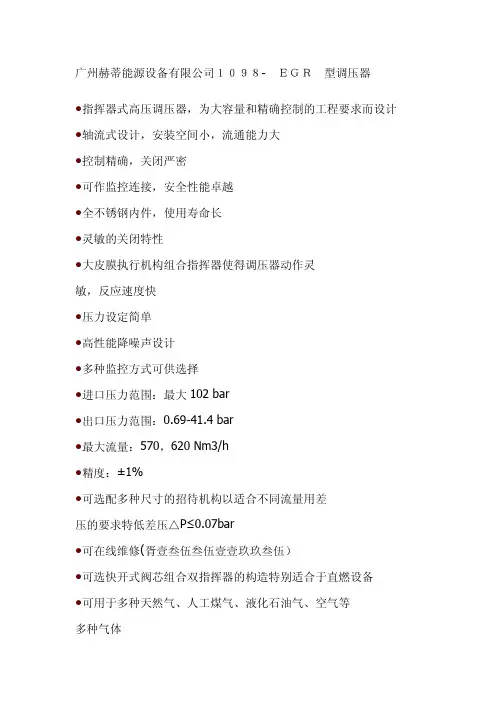

广州赫蒂能源设备有限公司１０９８- ＥＧＲ 型调压器
●指挥器式高压调压器，为大容量和精确控制的工程要求而设计 ●轴流式设计，安装空间小，流通能力大 ●控制精确，关闭严密 ●可作监控连接，安全性能卓越 ●全不锈钢内件，使用寿命长 ●灵敏的关闭特性 ●大皮膜执行机构组合指挥器使得调压器动作灵 敏，反应速度快 ●压力设定简单 ●高性能降噪声设计 ●多种监控方式可供选择 ●进口压力范围：最大 102 bar ●出口压力范围：0.69-41.4 bar ●最大流量：570，620 Nm3/h ●精度：±1% ●可选配多种尺寸的招待机构以适合不同流量用差 压的要求特低差压△P≤0.07bar ●可在线维修(胥壹叁伍叁伍壹壹玖玖叁伍） ●可选快开式阀芯组合双指挥器的构造特别适合于直燃设备 ●可用于多种天然气、人工煤气、液化石油气、空气等 多种气体
600RF 铸钢阀体 铸钢阀体
铸钢阀体
1
210
184
197
2
286
254
267
3
337
298
318
4
394

352
368
6
508
451
473
D
(mm)
98 116 135 167 205
G
(mm)
219 232 287 322 346
R
(mm)
103 103 129 129 203
Z
铸铁阀体 (mm)
6" 6.83 6.43 9.92 8.58 8.04 12.60 11.79 10.18 15.28 14.20 9.92 19.94 17.41 15.28 11.26 24.39 31.44 17.42 9.38 28.86 27.34 24.66 19.03 12.06 40.01 32.70 27.34 16.88 51.16 45.56 38.86 61.31 49.04 73.46

FISHERHSR减压阀说明FISHER HSR减压阀说明美国艾默生集团旗下的FISHER公司燃气输配技术掌握了世界领先的调压技术，其高质量标准已得到世界燃气行业的认可。

广州赫蒂能源设备有限公司是美国FISHER产品总代理商，拥有稳固的客户群，及专业的售后服务队伍。

我们已获得ISO9001质量管理系统认证，在可靠性、效率、安全操作及性价比方面为用户创造了巨大效益。

美国FISHER公司拥有一百多年生产优秀产品的历史，为天然气工业提供解决方案已历经三十余年；费希尔燃气输配技术是该领域公认的领先公司，其业务遍及全球。

FISHER HSR减压阀简介美国fisher原装进口HSR系列调压器，型号多样，广州赫蒂能源设备有限公司fisher总代理，HSR减压阀常用型号如下：HSR-CDHBLYN.HSR-CHHBLYN.HSR-CHJBLYN.HSR-CHGBLYN.H SR-CHCBLYN.HSR-CDBBMYN.HSR-CHGBMYN.HSR-BBBAMYY. HSR-BFFAMYN.HSR-CDBBMYY.HSR-CHJBLYN.HSR-BBBBLYN. HSR-BHBAMYN.HSR-CDCALYN调压器FISHER HSR减压阀参数◆技术参数：进口压力可以达到2KG，出口压力可以，从1.5KPA-12KPA都可以选择;流量液化气50KG（详情咨询代理--壹捌零贰柒叁柒陆壹捌肆。

零贰零叁贰叁柒伍捌叁陆）;口径为DN25(一寸);FISHER HSR减压阀描述◆制作精良、调压稳定、范围广、可靠性精度高;◆适用于我国燃气行业和工厂供气，现有一级、二级、单段调压器供应,美国高稳定性的HSR调压器具有内部的微放散的功能;◆它的口径有:DN25*25气体的温度从零下29度到71度都适合!其性能的稳定性,安全性都非常的出色!调压精确,外观美观!是二级调压中运用较广泛的FISHER二级调压器!FISHER HSR减压阀安装方式安装前需对管道进行吹扫，将管道内灰尘杂质吹扫干净，以免杂质进入阀腔内部，导致调压器不能正常工作。

Fisher1098-EGR液化气调压阀美国FISHER费希尔1098-EGR调压阀/1098-EGR减压阀/调压器美国费希尔1098型燃气调压器/DN50减压阀/天然气调压阀美国费希尔FISHER1098燃气调压阀/减压阀/调压器，）该产品具有如下优点：◆美国FISHER1098燃气调压阀包括:1098EGR/1098-4/1098- 4◆指挥器式高压调压器，为大容量和精确控制的工程要求而设计◆轴流式设计，安装空间小，流通能力大◆控制精确，关闭严密◆可作监控连接，安全性能卓越◆全不锈钢内件，使用寿命长◆灵敏的关闭特性北京爱墨科代理◆大皮膜执行机构组合指挥器使得调压器动作灵敏，反应速度快◆压力设定简单◆高性能降噪声设计◆多种监控方式可供选择◆进口压力范围：最大102 bar◆出口压力范围：0.69-41.4 bar◆最大流量：570，620 Nm3/h◆精度：±1%◆可选配多种尺寸的招待机构以适合不同流量用差压的要求特低差压△P≤0.07bar◆可在线维修◆可选快开式阀芯组合双指挥器的构造特别适合于直燃设备◆可用于多种天然气、人工煤气、液化石油气、空气等多种气体美国FISHER费希尔S301调压器/DN40_DN50燃气减压阀S300系列燃气调压阀/减压阀/调压器，其具有以下特点◆灵敏的关闭特性◆可选内置式安全放散装置◆压力设定简单◆调压精度高◆进口压力可达10bar◆流量可达4800Nm⒊/h◆可安装于任何装置◆可用作大型调压器之负载调压◆可用于天然气、人工煤气、液化石油气、空气等多种气体!不同的型号还有其具体的特别的功能如:S301 没有内部放散阀的基本S300调压器结构S301H S301调压器的高压型S301HP 有外置式压力测量的S301H结构S301P 有外置式压力测量的S301结构S302 有外置式放散阀的基本S300调压器结构S302H S302调压器的高压型S302P 有外置压力测量的S302结构S303 放散阀/临控器调压器S303H S303 调压器的高压型S303P 有外置式压力测量的S303结构。

不同的阀笼形状决定了阀门的不同流量特性 以等百分比特性为最优，其调节稳定，调节性能好。
气动调节阀分类：
按流向不同分为：流开和流关（闭） 流开：在阀芯节流处介质流动方向与阀门打开方向相同。 流关：在阀芯节流处介质流动方向与阀门关闭方向相同。
哪些阀需要进行流向选择，
哪些不需要？单密封类的调节阀： 单阀座、高压阀无平衡孔的单密 封套筒阀需进行流量选择（通常 选择流开）。
气动调节阀组成：
调节阀＝执行机构+阀体部件 其中，执行机构是调节阀的推 动装置，它按信号压力的大小 产生相应的推力，使推杆产生 相应的位移，从而带动调节阀 的阀芯动作。
数字式阀门定位器 接受阀门行程位置 的反馈，以及供气 压力、执行机构的 气动压力+4~20mA 电信号
80年代末（日本）精小 型调节阀出现，在结构 方面，将单弹簧的气动 薄膜执行机构改为多弹 簧式薄膜执行机构，并 将弹簧直接置于上下膜 盖内，使支架大大地减 小减轻；它的突出特点 是使调节阀的重量和高 度下降30％，流量提高 30％。
（阀座保持架）
（导向套）
（阀座）
（阀芯）
ET、ED型直通套筒阀：高低加疏水调整门
Fisher调节阀结构：直通套筒阀（笼式阀）
填料压盖 缠绕垫 阀芯 阀笼 阀座 阀体
阀杆 上阀盖 （盘根室）
密封环
正作用阀
反作用阀
在阀芯顶部开有平衡孔的叫平衡式套筒阀，
否则是非平衡套筒阀
直通套筒阀（笼式阀）特点：
