中频感应加热电源工作原理

中频感应炉是一种利用电磁感应原理将电能转换为热能的设备，广泛应用于金属熔炼、热处理、有色金属加工等行业。

它具有热效率高、操作灵活、加热速度快等优点。

下面将详细解释中频感应炉的工作原理。

一、电磁感应原理电磁感应是指当磁场变化时，就会在导体中产生感应电流。

这一原理被应用于中频感应炉中，通过改变磁场的大小和方向来实现电能向热能的转化。

二、感应加热原理中频感应炉利用感应加热原理将电能转换为热能。

具体来说，中频感应炉将交流电源提供的电能通过变压器和整流装置转换为中频电流。

这一中频电流会通过感应线圈（也称为炉盖线圈）在工件周围形成交变磁场。

当工件进入中频感应炉的感应线圈内，工件中的导体就会受到交变磁场的影响。

根据电磁感应原理，导体中会产生感应电流。

这些感应电流会在导体中形成一个电流回路，这个电流回路又会产生一个自己的磁场。

由于感应线圈产生的磁场是交变的，所以感应线圈和感应电流产生的磁场之间就会产生磁耦合作用。

根据法拉第电磁感应定律，磁场变化引起的感应电动势的大小与磁场变化率成正比。

所以，感应电流的产生又会引起感应线圈中的交变电动势。

感应线圈中的交变电动势会产生交变磁场，这个磁场又会影响导体中的感应电流。

这样，一个正反馈的过程就形成了。

在这个过程中，导体中的感应电流会随着时间不断增加，直到达到平衡。

在平衡时，感应线圈输入的电能会全部转化为导体中的热能。

三、匹配变压器的作用为了确保感应加热能够有效进行，中频感应炉通常还会配备一个匹配变压器。

匹配变压器的作用是调节感应线圈的输入阻抗，使其与电源的输出阻抗匹配。

匹配变压器会根据感应线圈中的电阻、电感等参数，自动调整感应线圈的输入电流和输入电压。

通过匹配变压器的调整，可以使感应线圈工作于最佳工作状态，提高加热效率，并保护电源设备免受过载的影响。

四、水冷系统的作用中频感应炉在工作过程中会产生大量的热量，为了保证设备的正常工作和寿命，需要配备水冷系统。

水冷系统主要有两个作用：首先，水冷系统用于冷却感应线圈，防止线圈过热。

全固态中频感应加热设备原理全固态中频感应加热是一种在工业中广泛应用的加热技术，它具有自动化、可靠性强、加热过程温度控制精确的优点，在食品、医药、塑料、汽车制造等行业得到广泛应用。

全固态中频感应加热设备以交流电源作能源，通过中频变压器将其调节为可感应加热的中频电流，再经加热（长短线圈）、控制等装置，达到加热的目的。

全固态中频感应加热设备的工作原理是：通过中频变压器将交流电源端电压调节为可感应加热的中频电流，中频电流经过加热（长短线圈）、控制等装置，使得加热物体的表面产生涡流感应，从而将中频电能转化为热能，使被加热物体的表面温度提高，达到加工的要求。

中频感应加热具有快速加热、热分布均匀、热效率高、温度控制精度高、操作简单、寿命长等优点，使得它成为现代工业加热领域中被广泛使用的新型加热方式。

使用全固态中频感应加热设备的注意事项：1.使用前必须根据被加热部件的尺寸、材料等参数，确定加工工艺及加热装置的参数，避免过热或加热不足的情况发生；2.在使用过程中，需要对电磁元件及控制器的运行状态进行实时监控，如发生异常，及时调整参数或进行维护，以防止加热不足或过热情况发生；3.由于全固态中频感应加热设备具有高存在电磁辐射，因此在运行过程中需要做好防护措施，以保证人员和设备安全；4.作过程中，需要严格按照操作规程进行，避免违规操作造成不良影响；5.加热过程中，需要定期检查加热装置的整体情况，及时发现受损的部件，及时进行维修或更换以确保加热效果；6.于特殊材料，例如聚氨酯、塑料、纤维等，在使用全固态中频感应加热设备的时候，需要根据材料的特性调整参数，避免热贴或焦化等不良影响发生；7.对于对温度要求较高的材料，使用全固态中频感应加热设备加热时，控制温度过程可采用联动式控温系统，以保证温度的精确性；8.于涉及大规模加热的工程，可设计多台全固态中频感应加热设备联动工作，同时满足效率要求。

以上是全固态中频感应加热设备的原理和注意事项，虽然它已经在工业加热领域广泛应用，但是当使用时，我们仍然要注意相关注意事项，以保证加热质量及安全性。

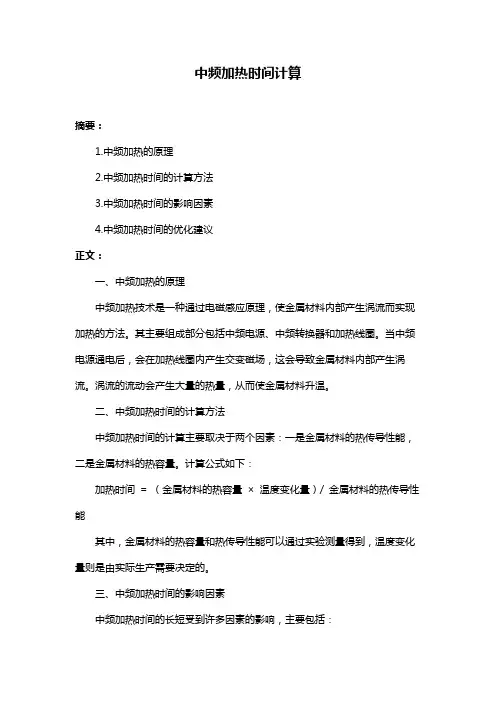

中频加热时间计算摘要：1.中频加热的原理2.中频加热时间的计算方法3.中频加热时间的影响因素4.中频加热时间的优化建议正文：一、中频加热的原理中频加热技术是一种通过电磁感应原理，使金属材料内部产生涡流而实现加热的方法。

其主要组成部分包括中频电源、中频转换器和加热线圈。

当中频电源通电后，会在加热线圈内产生交变磁场，这会导致金属材料内部产生涡流。

涡流的流动会产生大量的热量，从而使金属材料升温。

二、中频加热时间的计算方法中频加热时间的计算主要取决于两个因素：一是金属材料的热传导性能，二是金属材料的热容量。

计算公式如下：加热时间= （金属材料的热容量× 温度变化量）/ 金属材料的热传导性能其中，金属材料的热容量和热传导性能可以通过实验测量得到，温度变化量则是由实际生产需要决定的。

三、中频加热时间的影响因素中频加热时间的长短受到许多因素的影响，主要包括：1.金属材料的物理性质：如热传导性能、热容量等。

2.中频电源的频率和电压：频率和电压越高，加热时间就越短。

3.加热线圈的形状和尺寸：线圈的形状和尺寸会影响到涡流的分布，从而影响加热时间。

4.工件的形状和尺寸：工件的形状和尺寸会影响到涡流的分布，从而影响加热时间。

四、中频加热时间的优化建议为了缩短中频加热时间，可以采取以下措施：1.选择合适的中频电源，提高电源的频率和电压。

2.优化加热线圈的设计，使其更符合工件的形状和尺寸。

3.提高金属材料的热传导性能，例如通过改变材料的成分和加工工艺。

4.提高金属材料的热容量，例如通过改变材料的成分和加工工艺。

总第283期 ·65·电气工程及自动化浅谈KGPS中频感应加热电源常见故障及检修方法唐更生【摘 要】本文阐述了KGPS 中频感应加热电源的工作原理及组成，列举了KGPS 中频感应加热电源常见的故障和处理措施，并介绍了中频电源常用的检修方法，对相关的维修人员和工程技术人员有一定的借鉴作用。

【关键词】KGPS 中频感应加热电源；故障现象；维修方法；检测方法作者简介：唐更生，桂林金格电工电子材料科技有限公司，工程师。

一、引言KGPS中频感应加热电源，它是利用电磁感应原理来加热，即交变的电流，产生交变的磁场，交变的磁场会在导体中产生感应涡流，从而导致导体发热。

由于它是非接触式加热，热源和受热物件可以不直接接触，加热效率高，速度快，可实现局部加热等优点，因此广泛应用于熔化、淬火、热处理、焊接等领域。

诸多领域中，要应用到KGPS 中频感应加热电源，掌握一定的检修方法是很必要的，只有熟练掌握其工作原理和检修方法，才能根据故障现象，快速、准确地分析、判断、排除故障。

二、工作原理及组成KGPS中频电源装置的工作原理：利用晶闸管元件，采用三相桥式全控整流电路，将三相工频交流电整流为直流电，经电抗器平波后，成为一个恒定的直流电流源，再经单相逆变桥，把直流电流逆变成1000-8000赫兹的单相中频电流。

KGPS中频电源装置一般由主回路和控制电路两部分组成，主回路由断路器、整流器、直流电抗器、逆变器、电容与感应加热线圈等组成，主回路电气原理图见图一。

整流器采用三相桥式全控整流电路，包括6个快速熔断器、6个KP 型晶闸管。

逆变器采用由4个KK型晶闸管组成的单相全控桥式逆变电路。

负载由感应线圈和补偿电容器组成，负载联接方式主要有并联谐振和串联谐振两种。

控制电路一般采用数字电路，集成到一块印刷电路板上，可靠性好、使用方便。

三、常见故障现象及原因KGPS中频感应加热电源在使用过程中，经常会遇到各种各样的故障，以下列举了几种常见故障现象及处理措施。

中频加热频率范围
摘要：
1.中频加热的定义和原理
2.中频加热的频率范围
3.中频加热在工业领域的应用
4.中频加热技术的发展趋势和前景
正文：
中频加热是一种利用电磁感应原理，通过中频电源对金属材料进行加热的方法。

其工作原理是：中频电源产生的交变电流通过感应线圈，在线圈周围产生交变磁场。

当金属材料置于磁场中时，金属内部会产生涡流，涡流的运动产生热量，从而实现对金属材料的加热。

中频加热的频率范围大致在1-100kHz 之间。

在这个频率范围内，加热效率较高，且能够较好地满足工业生产中对加热速度、温度控制精度和材料加热均匀性的要求。

中频加热在工业领域得到了广泛的应用，如金属热处理、金属熔炼、模具加热、焊接等领域。

例如，在金属热处理领域，中频加热可以用于对钢铁材料进行淬火、回火等处理，以改善材料的硬度、强度和韧性等性能。

在金属熔炼领域，中频加热可用于对有色金属进行熔炼，提高熔炼速度和金属纯度。

随着科技的进步，中频加热技术也在不断发展。

未来，中频加热技术有望在更多领域得到应用，如在新能源、环保等领域的应用。

中频感应加热原理
中频感应加热原理是一种新型的、高效的电热加工方式。

它具有加热速度快、能耗低、效率高等优点，被广泛应用于金属加热处理、电热锅炉、电热水器等领域。

那么，中频感应加热原理是如何实现的呢？下面，我们来分步骤阐述。

首先，中频感应加热的核心部件是感应线圈。

感应线圈由钢管或铜管制成，内部包含有数百到数千匝的导线。

当通过感应线圈中通以交流电时，会在线圈内部产生强烈的磁场。

其次，中频感应加热的加热对象是导电材料。

当将导电材料置于感应线圈中央时，磁场穿过导电材料，由于导体内部存在自由电子，这些自由电子就会受到力的作用而运动起来，形成感应电流。

第三步，感应电流会产生相应的热量。

这是由于感应电流在运动中受到材料的阻力而发热。

热量的大小与导体本身的电阻和感应电流的强度有关。

第四步，根据荷兰物理学家洛伦兹提出的“磁力效应”原理，感应电流产生的热量会在导体内部生成匀称的热场，由感应电流所产生的磁场产生有向的热流，使加热对象产生均匀的温度分布。

第五步，提高感应电流的频率，可以进一步有效地减少感应电流引起的功耗损失。

中频感应加热技术采用1-20kHz的频率，能够使得感应电流在导体表面分布，产生肖特基振荡，增加焦耳热的产生量。

最后，总结起来，中频感应加热原理是利用强磁场感应出导体内部的感应电流，再利用感应电流内部的电阻发热，进而达到加热的目的。

这种加热方式具有加热速度快、能耗低、效率高等优点，被越来越广泛地应用于各个领域。

中频感应加热电源原理中频感应加热电源是一种常用的加热设备，它利用中频电流的感应作用将电能转化为热能。

该电源的工作原理主要包括电源单元、谐振电路、功率变换单元和控制单元等几个关键部分。

电源单元是提供电能的装置，通常由三相交流电源和整流电路组成。

交流电源通过整流电路将交流电转化为直流电，然后进一步进行滤波，以保证电源稳定。

谐振电路是中频感应加热电源的核心部分，它由电容器和电感器组成。

谐振电路的作用是将直流电转化为中频交流电，并将其输出到功率变换单元。

功率变换单元主要由功率开关管和输出变压器组成，其作用是将中频交流电通过功率开关管的控制进行变换，使其达到所需的电压和电流。

功率开关管可以根据负载的变化来调整输出功率，从而实现对加热过程的控制。

输出变压器则是将电源提供的中频交流电转化为适用于加热设备的高电压和高电流。

控制单元是中频感应加热电源的智能化部分，它通过传感器实时监测加热过程中的温度、电流和电压等参数，并根据设定的加热要求进行调节。

控制单元可以实现加热功率的精确控制和加热时间的设定，从而提高加热效率和产品质量。

中频感应加热电源具有许多优点。

首先，它具有高效率和节能的特点。

由于中频电流只在工件表面产生感应加热效应，因此加热效率较高，可以减少能量的浪费。

其次，中频感应加热电源具有快速加热和均匀加热的特点。

由于电磁感应的作用，加热速度快且加热均匀，可以提高生产效率和产品质量。

此外，中频感应加热电源还具有操作简便、自动化程度高等特点，可以提高工作环境的安全性和操作的便利性。

中频感应加热电源广泛应用于金属加热、焊接和热处理等领域。

在金属加热方面，中频感应加热电源可以用于钢铁、铜、铝等金属材料的加热和熔炼。

在焊接方面，中频感应加热电源可以实现金属材料的局部加热，从而实现高效的焊接。

在热处理方面，中频感应加热电源可以用于金属材料的淬火、回火和退火等工艺，以改善材料的性能和延长使用寿命。

中频感应加热电源是一种高效、节能的加热设备，其工作原理简单明了。

中频电源的故障检查及原因分析晶闸管中频感应加热电源是利用晶闸管将三相工频交流电能变换成几百或几千赫兹的单相交流电能。

具有控制方便、效率高、运行可靠、劳动强度低的特点，广泛用于铸钢、不锈钢或合金钢的冶炼、真空冶炼、锻件的加热和钢管的弯曲、挤压成型、工件的预热、钢件表面淬火、退火热处理、金属零件的焊接、粉末冶金、输送高温工质的管道加热、晶体的生长等不同场合。

在我厂，中频电源装置主要用于铸钢、不锈钢和青铜等的冶炼。

中频电源的工作原理为：采用三相桥式全控整流电路将交流电整流为直流电，经电抗器平波后，成为一个恒定的直流电流源，再经单相逆变桥，把直流电流逆变成一定频率（一般为1000至8000Hz）的单相中频电流。

负载由感应线圈和补偿电容器组成，连接成并联谐振电路。

一般情况下，可以把中频电源的故障按照故障现象分为完全不能起动和起动后不能正常工作两大类。

作为一般的原则，当出现故障后，应在断电的情况下对整个系统作全面检查，它包括以下几个方面：（一）电源：用万用表测一下主电路开关（接触器）和控制保险丝后面是否有电，这将排除这些元件断路的可能性。

（二）整流器：整流器采用三相全控桥式整流电路，它包括六个快速熔断器、六个晶闸管、六个脉冲变压器和一个续流二极管。

在快速熔断器上有一个红色的指示器，正常时指示器缩在外壳里边，当快熔烧断后它将弹出，有些快熔的指示器较紧，当快熔烧断后，它会卡在里面，所以为可靠起见，可以用万用表通断档测一下快熔，以判断它是否烧断。

测量晶闸管的简单方法是用万用表电阻挡（200挡）测一下其阴极阳极、门极阴极电阻，测量时晶闸管不用取下来。

正常情况下，阳极阴极间电阻应为无穷大，门极阴极电阻应在1050之间，过大或过小都表明这只晶闸管门极失效，它将不能被触发导通。

脉冲变压器次边接在晶闸管上，原边接在主控板上，用万用表测量原边电阻约为50。

续流二极管一般不容易出现故障，检查时用万用表二极管挡测其二端，正向时万用表显示结压。
