气体保护焊是利用外加气体作为保护介质的一种电弧焊方法,其优点是电弧和熔池可见性好,操作方便:没有熔渣或很少熔渣,勿需焊后清渣,适应于各种位置的焊接。
但在室外作业时需采取专门的防风措施。

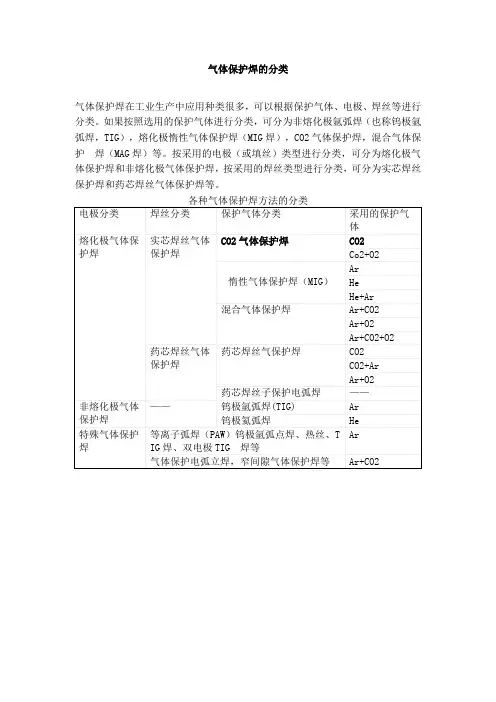

根据保护气体的活性程度,气体保护焊可以分为惰性气体保护焊和活性气体保护焊。
钨极氩气保护焊是典型的惰性气体保护焊,它是在氩气(Ar)的保护下,利用钨电极与工件间产生的电弧热熔化母材和填充焊丝(如果使用填充焊丝)的一种焊接方法,通常我们一般用英文简称TIG(Tungsten Inert Gas Welding)焊表示。

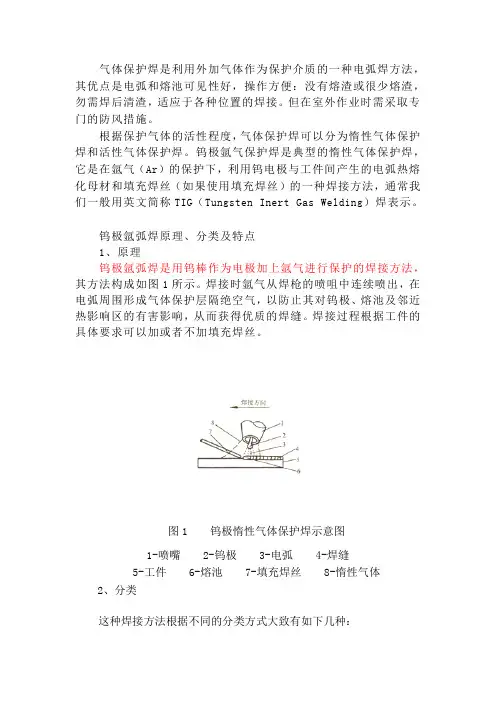

钨极氩弧焊原理、分类及特点1、原理钨极氩弧焊是用钨棒作为电极加上氩气进行保护的焊接方法,其方法构成如图1所示。
焊接时氩气从焊枪的喷咀中连续喷出,在电弧周围形成气体保护层隔绝空气,以防止其对钨极、熔池及邻近热影响区的有害影响,从而获得优质的焊缝。
焊接过程根据工件的具体要求可以加或者不加填充焊丝。
图1 钨极惰性气体保护焊示意图1-喷嘴 2-钨极 3-电弧 4-焊缝5-工件 6-熔池 7-填充焊丝 8-惰性气体2、分类这种焊接方法根据不同的分类方式大致有如下几种:上述几组钨极氩弧焊方法中手工操作应用最为广泛。
3、特点这种焊接方法由于电弧是在氩气中进行燃烧,因此具有如下优缺点:1)氩气具有极好的保护作用,能有效地隔绝周围空气;它本身既不与金属起化学反应,也不溶于金属,使得焊接过程中熔池的治金反应简单易控制,因此为获得高质量的焊缝提供了良好的条件。
2)钨极电弧非常稳定,即使在很小的电流情况下(<10A)仍可稳定燃烧,特别适合于薄板材料焊接。
3)热源和填充焊丝可分别控制,因而热输入容易调整,所以这种焊接方法可进行全位置焊接,也是实现单面焊双面成形的理想方法。
4)由于填充焊丝不通过电流,故不会产生飞溅,焊缝成形美观。
5)交流氩弧在焊接过程中能够自动清除工件表面的氧化碳作用,因此,可成功地焊接一些化学活泼性强的有色金属,如铝、镁及其合金。
气保焊的基础知识气保焊是一种热加工工艺,是通过电弧加热将金属材料加热到熔点的过程,通过喷射保护气体来保护熔池,使其不受空气的影响而得以凝固,从而实现对金属材料的焊接、切割、表面处理等加工过程。
气保焊操作简便,适用范围广泛,在诸多行业中有广泛的应用。
下面我们就来了解一下气保焊的基本概念、原理和操作要点等基础知识。
一、气保焊的基本概念1、气保焊的定义:气保焊(Gas Shielded Welding)是利用保护气体保护电弧焊接区域的一种焊接工艺,它是将焊接区域与大气隔离开来,防止氧气、氮气、水蒸气、氢气等渗入焊接区域,控制熔池的形成、流动、凝固、硬化过程。
2、气保焊的分类:气保焊一般分为以下几种焊接方式:(1) 一般气体保护焊(GMAW):利用氩气或其他惰性气体保护焊接区域的电弧焊接工艺,俗称MIG焊、氩弧焊或惰性气体保护焊。
电极和工件是分开供电的,熔池稳定,可以实现高速焊接,适用于焊接有机材料、不锈钢、铝合金、镁合金等。
(2) 活性气体保护焊(MAG焊):在气体保护焊的基础上,加入少量活性气体,例如二氧化碳,起到活性作用,提高焊缝的质量和熔深度,减少飞溅和气孔,适用于焊接钢材、铸铁、铜等。
(3) 混合气体保护焊:输送两种或以上的气体形成混合气体,应用于特殊材料的焊接,例如特殊合金、钨、钴等。
二、气保焊的原理气保焊的焊接原理是利用电弧加热工件到熔点,并使其与补偿焊丝熔池形成一体化,然后在熔池区域形成保护气氛,以切断焊接区域与空气的接触,避免氧气、氮气、水蒸气、氢气等破坏性物质对焊接过程的干扰,从而保证焊缝的质量和耐久性。
气保焊的电源一般是交流或直流低电压,电极为焊丝,也可以是钨极,当电极与工件之间带一定电压时,即形成电弧,在这个过程中产生热量,使工件材料加热到熔点并融合,然后在熔池区域形成保护气氛,以防止空气和其他有害物质的污染影响焊接区域内的液态金属。
三、气保焊的操作要点1、保护气体的选用:通常是选择惰性气体,例如氩气、氦气、氖气等,以保护熔池,防止氧化、气孔、裂纹等缺陷的产生。
