恒压供水系统操作说明
一.本系统原理是利用变频，压力传感器反馈信号控制变频器水泵转
速达到恒压功能。
二.操作方法
（1）在变频停止状态下“面板数字全部显示为0时”通过最下方1#/2#水泵运行切换开关，选择所需运行的泵（注：必须在变频完全停止状态下切换水泵）
（2）按绿色“启动”按钮启动水泵
按红色“停止”按钮停止水泵
（3）压力设定：C3.10-[0]=目标压力值，此值是压力值百分比，用户调节时只需将此值增加或减少1-0.1，然后观察压力恒定范
围即可，不要一次调节过大，（注：“山间热水供水”“山间板
换”压力设定参数项是CD153）。

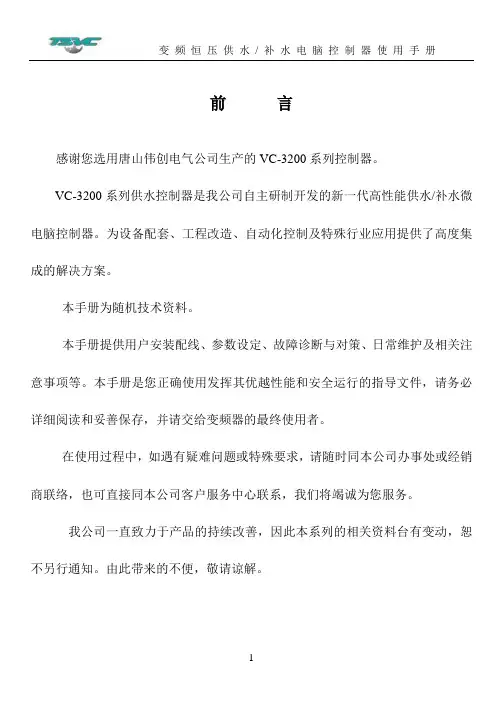

恒压供水控制器说明书一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。
5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。
3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC 220V零线L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A ---DC 0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1. 面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。
恒压供水控制器说明书恒压供水控制器是一种智能设备，用于管道系统的水压控制和供水管理。
它具有稳定水压、节约能源和延长设备寿命等优点，适用于住宅、商业建筑和工业场所的水供应系统。
一、功能介绍恒压供水控制器采用先进的控制算法和传感器技术，能够实时监测管道系统的水压变化，并根据设定的压力范围自动调节水泵的运行，以保持稳定的水压。
它还具有以下功能：1. 自动调节：根据实时的水压情况，自动控制水泵的启停，并调节水泵的运行速度，以保持恒定的水压。
2. 水泵保护：当管道系统的水压超过或低于设定的范围时，控制器会发出警报并自动关闭水泵，以防止压力过高或过低对水泵造成损坏。
3. 远程监控：可以通过手机应用或网络平台，远程监控和调整控制器的工作状态和参数，方便用户远程控制和管理供水系统。
4. 水泵频率调节：根据实际需求，可以调节水泵的运行频率，以降低能耗并延长水泵的使用寿命。
二、使用方法1. 安装：将恒压供水控制器安装在合适的位置，确保与水泵和管道系统连接良好，并接通电源。
2. 设置参数：根据实际需要，设置控制器的压力范围和工作模式等参数。
控制器通常配备了触摸屏或旋钮，使参数调整更加方便。
3. 启动：按下启动按钮，控制器将开始监测水压变化，并自动控制水泵的运行。
4. 远程控制：如果需要远程监控和调整控制器的工作状态，可以下载对应的手机应用或登录网页平台，通过网络远程操作控制器。
三、注意事项1. 定期检查：定期检查控制器和管道系统的运行情况，确保其正常工作。
特别是注意水泵的运行状态、水压传感器的准确性和防止水泵堵塞等问题。
2. 防水措施：由于恒压供水控制器通常安装在潮湿的环境中，应采取必要的防水措施，以确保其安全可靠的运行。
3. 周期性维护：根据使用情况，定期清洁和维护控制器，并定期更换水泵的配件，以延长设备的使用寿命。
4. 电源保护：为了防止供电异常导致的故障，建议在安装时使用稳定的电源供应，并考虑备用电池供电。
总结：恒压供水控制器作为一种先进的智能设备，能够稳定管道系统的水压，提高供水效率，保护水泵并节约能源。
面板按钮操作说明电源开/关：该开关用来打开或者关闭该电气柜的控制电源。
系统手动/自动：该开关用来选择系统的自动的与手动，自动模式下由程序控制。
1#泵手动/自动：1#泵在手动模式下，直接以工频的方式运行。
1#泵在自动模式下，受程序控制以变频或者工频的方式运行。
2#泵手动/自动：2#泵在手动模式下，直接以工频的方式运行。
2#泵在自动模式下，受程序控制以变频或者工频的方式运行。
电阀手动/自动：比例阀在手动模式下，直接以设定的开度值打开。
比例阀在自动模式下，根据温度变化受程序控制打开或者关闭。
报警：在系统发生故障时，该处作为声光报警用，灯亮并且有蜂鸣声。
当发生报警时，应先在触摸屏上的“报警画面”查看报警原因，再确认问题解决后按下触摸屏上的“故障消音”按钮复位故障。
触摸屏操作说明1，主画面：系统上电后，首先显示的是系统示意画面。
该画面主要用来显示系统的运行情况，水泵的状态，供水压力和温度以及变频器的频率。
该画面的右上角可以显示实时的报警信息，同一时间内最多可以显示两条报警。
该画面水泵图形内部的矩形会有颜色显示，灰色停止，蓝色变频，绿色工频，红色故障。
该画面可以直接设定压力和温度，如果需要进入其他画面，需要用户名和密码。
用户名：ADMIN，密码：0000。
供水压力实际值：显示实时的供水压力值。
供水压力设定值：设定需要的供水压力。
在自动运行时，当系统跟踪压力信号时，会改变变频器的频率以实现供水压力的平衡。
高压报警设定值：当供液压力实际值大于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液高压报警。
低压报警设定值：当供液压力实际值小于该处设定时，延时（延时时间可以在“时间设定”画面设定）一段时间后，触发供液低压报警。
(P)比例值设定(I)积分值设定(D)微分值设定：这里是三个数值用来调整变频器的输出频率，以达到压力的稳定。
根据现场情况不同，该处的三个数字也将会有微小的区别。
供水温度实际值：显示实时的供水温度值。
恒压供水控制器说明书一、产品概述恒压供水控制器是一种用于自动控制供水系统压力的智能化设备。
它能够根据实际用水需求，实时调节水泵的运行状态，以保持供水压力的稳定，从而提高供水质量，节约能源，并延长水泵的使用寿命。
二、工作原理恒压供水控制器通过压力传感器采集供水系统中的压力信号，并将其与设定的压力值进行比较。
当实际压力低于设定压力时，控制器会启动水泵增加供水量，直至压力达到设定值；当实际压力高于设定压力时，控制器则会减少水泵的运行数量或降低水泵的转速，以减少供水量，使压力恢复到设定范围内。
三、主要功能1、压力设定用户可以根据实际需求，在控制器上设定所需的供水压力值。
2、多泵控制支持对多台水泵的自动切换和协调控制，实现水泵的轮流工作和备用，提高系统的可靠性。
3、自动调速根据压力变化，自动调节水泵的转速，实现节能运行。
4、故障报警当系统出现故障，如水泵过载、缺水等，控制器会发出报警信号，并采取相应的保护措施。
5、数据显示实时显示供水压力、水泵运行状态、电流、电压等参数，方便用户监控系统运行情况。
6、通信功能具备通信接口，可与上位机进行通信，实现远程监控和管理。
四、技术参数1、输入电源：＿____V，＿____Hz2、压力测量范围：＿____MPa3、控制精度：＿____MPa4、输出控制方式：＿____5、防护等级：＿____五、安装与接线1、安装环境控制器应安装在干燥、通风良好、无腐蚀性气体的场所，避免阳光直射和强烈震动。
2、接线步骤（1）按照控制器的接线图，将压力传感器、水泵电机、电源等线路正确连接。
（2）确保接线牢固，接触良好，避免虚接和短路。
六、操作方法1、开机接通电源，控制器将进行自检，显示正常后即可进入工作状态。
2、参数设置通过操作面板上的按键，进入参数设置界面，按照提示输入设定压力等参数。
3、手动/自动切换可根据需要选择手动控制或自动控制模式。
4、运行监控在运行过程中，密切关注控制器的显示参数，如有异常及时处理。
变频恒压供水控制设备用户手册一、概述随着变频技术的推广运用，人们的认识不断深入，传统的供水方式已无法真正保证系统长期可靠运行，已逐步被新兴的变频恒压供水系统所替代。
本系统采用先进的变频器（VVVF）以及专用的恒压供水控制器对管网压力进行控制，大大地简化了操作的复杂程度。
在自动工作状态下，用户在据需要的压力值进行设定后，通过专用的恒压供水控制器与变频器之间的相互控制，使管网压力始终保持在设定的压力值误差范围以内。
在对生活管网进行供水时，系统执行管网设定压力。
若为消防与生活共用系统，则平时执行生活管网供水压力，当消防信号到达控制柜时执行消防压力，消防信号撤消时继续执行生活压力。
系统具有重新上电后自动启动的功能，无需人员值守。
水泵处于无水情况下将自动停机。
二、分类标记变频恒压供水控制设备分类标记设备的型号编制中包括设备特征标记、消防工作压力、消防工作流量、消防泵台数等内容H水泵台数工作流量L/S。
工作压力MPa。
特征标记（参阅特征标记说明）特征标记说明序号 型号编号特征标记说明 1 SB生活专用变频自动恒压给水设备 2HB 消防与生活（生产）共用变频自动恒压给水设备三、原理框图如下：3．1 生活水泵组为两用一备形式的变频恒压供水控制设备示意图如下: 消防泵泵泵泵电控柜远传压力表消防泵消防泵液位控制器水池3．2 生活水泵组为两用一备形式的变频恒压供水控制设备产品简介生活水泵组为两用一备形式的变频恒压供水控制设备由三台生活水泵、电控系统、远传压力表、阀门管路、共同底座等组成。
设备运行前，需根据供水所需要的压力值预先设定稳压压力值，打开所有阀门。
水泵手动运行时，通过控制柜面板直接启停水泵（具体参阅消防专用自动恒压给水控制柜操作说明）水泵自动运行时，通过远传压力表构成闭环调节系统，按照恒压供水控制器恒压\节能\节水的优化运行原则, 随着用水量的变化, 恒压供水控制器不断进行压力采样, 逻辑运算和人工神经元控制算法调节运算,自动控制三台水泵,从而实现恒压变量全自动供水。
恒压供水控制器说明书一、产品概述恒压供水控制器是一种专用设备，用于自动控制水泵的启停，以实现恒定的供水压力。
该控制器采用先进的控制算法和精确的压力传感器，能够根据用户设定的压力值进行智能调节，确保供水系统始终保持稳定的压力输出。
本说明书将详细介绍恒压供水控制器的特点、安装方法、使用步骤和注意事项。
二、产品特点1. 智能恒压控制：采用先进的控制算法，能够根据用户设定的压力值自动调节水泵的启停，确保供水系统稳定输出恒定的压力。
2. 高精度压力传感器：内置高精度压力传感器，能够实时监测供水系统的压力变化，并准确反馈给控制器进行调节。
3. 多种保护功能：具备过压保护、欠压保护、过流保护、短路保护等多种安全保护功能，有效保护供水系统和水泵设备的安全运行。
4. 易操作的触摸屏界面：采用人机交互的触摸屏界面，操作简便直观，用户可轻松设置和调整恒压供水控制器的参数。
5. 节能高效：根据系统需求智能调节水泵的启停，避免不必要的能耗，实现节能高效的供水控制。
三、安装方法1. 选择合适的安装位置：恒压供水控制器应安装在通风良好、干燥、无腐蚀性气体和粉尘的环境中。
2. 连接电源：将控制器的电源线连接到电源插座，并确保电源电压与控制器标识一致。
3. 连接压力传感器：将压力传感器的连接线与控制器相应接口连接，注意正确对接，避免接反或接触不良。
4. 连接水泵设备：根据控制器的接线图，将水泵设备与控制器相应接口连接，确保接线牢固可靠。
5. 安装固定：将控制器固定在合适的位置，确保不会晃动或受到外力影响。
四、使用步骤1. 启动控制器：按下控制器的电源开关按钮，使控制器进入工作状态。
2. 设置参数：通过触摸屏界面，进入参数设置界面，按照实际需求设置恒压供水控制器的参数，包括供水压力设定值、启停压力差、启停延时等。
3. 手动模式：如需手动控制水泵启停，可在手动模式下操作控制器，手动模式下，控制器将按照设定的启停压力差来判断何时启停水泵。
︱产品使用手册︱ ZHG-9603系列恒压供水控制器版权所有·不得翻印ZHG-9603 智能型恒压供水控制器的所有部分，包括软件、外型、电路板设计及使用手册等，其所有权归紫日电气科技有限公司（以下简称本公司）所有，在没有得到本公司同意时，任何单位和个人不得擅自仿制、拷贝、摘抄和复制，违者本公司有权追究当事人的责任。
本用户使用手册所提到的内容，仅供参考，其软件程序可能会改变或升级，本用户使用手册内容亦随时改变或升级，恕不另外通知，软件程序的改变或升级的详细说明请到本公司的网站浏览或直接跟本公司联络。
本用户使用手册所提到的内容，若有任何错误，本公司没有义务为其承担任何责任。
版本号：V1.022016年8月发行紫日电气科技有限公司前言●非常感谢您选用本公司的ZHG-9603 智能型恒压供水控制器●本手册为您介绍ZHG-9603 智能型恒压供水控制器的安装、操作、功能设置和故障诊断等事项●不正确的安装和使用可能会导致控制器的损坏或发生其他意外事故，在装机之前，请务必详细阅读本手册并正确安装和使用。
●请将此手册交给最终用户，参阅完毕请妥善保管，以备日后查阅。
●在使用过程中遇到疑难问题时，请跟本公司的技术服务部联系。
目录目录第一章产品介绍……………………………………………………1-2页1.1主要功能特点……………………………………………………… 1页 1.2技术指标…………………………………………………………… 2页第一章控制器的安装与接线……………………………………3-5页2.1控制器的外型尺寸………………………………………………… 3页2.2控制器的安装……………………………………………………… 3页2.3控制器的接线……………………………………………………… 4页第三章面板和操作说明…………………………………………… 6-7页3.1面板和操作说明…………………………………………………… 6页第四章功能参数介绍……………………………………………8-22页4.1功能参数一览表…………………………………………………… 8页4.2功能参数说明……………………………………………………… 13页第五章故障诊断及处理………………………………………………23页5.1故障诊断及处理…………………………………………………… 23页第六章品质保证……………………………………………………… 24页6.1控制器的品质保证………………………………………………… 24页附录……………………………………………………………………25页附录Ⅰ保修单………………………………………………………… 25页第一章产品介绍1.1主要功能特点1.1.1、3台主泵+1台小泵，多种控制模式可选，全面满足各种复杂的供水系统要求；1.1.2、定时换泵功能，使各泵工作时间均衡，提高水泵平均使用寿命；1.1.3、多达8个时段压力控制，且每个时段内均可进行任意压力设定控制及实现定时开关机功能；1.1.4、休眠功能和附属小泵功能，节能降耗，延长设备使用寿命；1.1.5、正、负反馈功能选择，既可以用于供水，又可以用于抽水保持水位；1.1.6、具有超压、低水位、传感器断线、变频器故障等报警控制功能；1.1.7、反馈可接无源远传压力表、有源电压及电流型变送器；1.1.8、反馈器件电源0-24V可修改，通用性更强；1.1.9、反馈信号类型可选，与外部连接更方便；1.1.10、标准0-10V电压输出，也可任意修改为其它电压值，应用更灵活；1.1.11、变频器出现故障后，可选择自动转入工频运行（压力区间控制）；1.1.12、故障继电器输出功能可选；1.1.13、适应性强，可适用于国内外各种品牌变频器；1.1.14、数字信号全部采用光电隔离，抗干扰能力强；1.1.15、具有完善的密匙功能；1.2技术指标表1-1 技术指标说明简表第二章 控制器安装与接线2.1控制器的外形尺寸图2-1外形尺寸2.2 控制器的安装控制器采用国际标准尺寸机壳,安装时在控制柜前面板上开一个92×92mm （公差为+0.8/-0.0）的方孔，镶嵌于前柜板上后，用随机的紧固件锁定。
恒压供水控制器说明书一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。
5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。
3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220VP01 当前压力设定值0-2.5Mpa 0.20第一控制压力或下限压力设定值P02 第二压力设定值0-2.5Mpa 0.30第二控制压力、消防压力或动压设定值P03 泵工作方式1-14 11-1#泵变频,2-2#泵变频,3-一变一工,4-补水泄压,5-开关控制,6-1#与2#循环,7-1#,2#,3#三台泵循环,8-一变两工,9-一变三工,10-消防二工频,11-一变四工,12-1#与3#循环,13-2#与3#循环,14—3#泵变频P04 变频 工频时间设定0.1-5秒0.2用于两泵或三泵循环软启动时，变频切换到工频的时间设定P05 欠压加泵时间0-250秒20多泵启动时，欠压启动下台泵的时间P06 超压减泵时间0-250秒15多泵运行时，超压减泵的时间P07 输出电压选择1-2 1 1---0-10V 2---0-5VP08 输入传感器类型1-2 11---0-5V 2---1-5V(4-20mA)P09 传感器量程选择0.6, 1.0, 1.6,2.5 MPa1.00.6Mpa,1.0MPa,1.6MPa,2.5MpaP10 传感器零点校正0-0.1MPa 0.00填入传感器零压时仪表PV窗口显示的数值P11 传感器满度校正0-50% 12%满量程的修正百分比（0-50%）P12 定时换泵设定0-1 00---不换泵1—定时换泵(P03=1,2,6,7,12,13定时换泵功能有效)P13 定时换泵时间1-100小时12 定时换泵时间设定P14 换泵剩余时间显示1-100小时12显示离换泵还剩多少时间，不能设定。
用户手册资料代码：WE-D/S/L/F/X警告！只有专业的技术人员才允许安装微电脑恒压供水控制器，所有的电气安装和维修工作都必须由专业的工程师进行。
警告！微电脑恒压供水控制器是不可以在现场进行维修的机器。
不要试图修理损坏的单元，请与供应商或当地授权的维修站联系。
警告！不要试图进行本手册中没有涉及的任何测量，器件的更换或其他维修工作，否则将可能导致保修失效，危及正常运行，延长设备停机时间和增加费用等后果。
感谢您选用本产品，本设备属精密电子仪器，为确保您的人身、设备以及财产的安全，在使用本设备前，请您务必阅读本手册，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。
注意！欲获取详细的技术信息，请与当地供应商或当地微电脑恒压供水控制器代理处联系。
目录产品介绍 (3)功能明细 (3)型号代码 (5)产品规格 (6)接线端子的定义与说明 (8)控制器详细操作说明 (12)参数设定及操作方法 (19)调试指南 (21)系统工作原理 (22)常见问答 (24)有限责任 (27)产品介绍微电脑恒压供水系列产品微电脑恒压供水控制器系列产品包括D、S、L、F、X五种产品。
D、S、L、系列是一款液晶中文显示微电脑恒压供水控制产品，完美结合了最新单片机技术，做到人机界面和供水专用plc的无缝结合,同时做到了功能齐全、性能稳定，操作简便。
整体结构紧凑，美观大方。
F系列是一款分体式微电脑恒压供水控制器，配合本公司生产的GPC触摸屏一起使用，接线更加方便，整体更加高档。
X系列是一款消防供水专用控制器，配合本公司生产的GPC触摸屏一起使用，更能体现它的使用价值。
功能明细1、整机高度简洁，操作方便，外观时尚，4*12大尺寸液晶，中文汉字显示，指示信息全面，丰富而完美的中文提示，使一般的泵房管理人员无需经过复杂的培训，也能对各项操作运用自如，而无需专业工程师对其操作。
而对于安装调试人员，电话沟通即可处理一般故障，节省时间，操作更轻松。
同时，微电脑恒压供水控制器可在汉字显示屏上明确显示其工频、变频、转换工况。
2、全液晶参数显示，设定一目了然，特别提供设定供货商服务电话（用户自行设定），方便联系尽快处理故障相关问题。
3、故障查询功能确认最新的报警时间，时间精确到秒，可记录十条故障信息，方便了解控制器、系统的运行情况。
详细的故障记录，使系统维修极为简单方便，工程人员通过信息就可以清楚的了解故障处理，及时快速采取针对性方案。
4、水箱无水报警停机功能，保护水泵。
5、时间日期设定功能，方便记录各种故障情况发生的时间，方便查询复检。
6、采用模糊控制原理，自动优化参数，操作简单方便，响应快、精度高、切换泵时对管网压力冲击小。
7、定时换泵功能，防止同一水泵运行时间过长，并且可以精确到具体时间，科学分配泵运行小时并且记录，提高水泵使用寿命。
8、提供两种节能模式：休眠功能和附属小泵功能。
休眠功能可使机组在每天的零流量的时间区间自动停泵，再根据具体需要启动，间歇性供水，节能效果明显；附属小泵功能可以解决用水量小时的应急之用，节省启动大泵电量。
9、超高压力，无水，压力信号，防爆压力等自动检测功能，根据实际情况自动停泵操作，避免爆管和设备损坏，完全稳定。
10、提供两种供水模式：定时供水模式（循环启动，变频增泵）和高峰供水模式（直接启动，直接工频增泵），满足不同情况下的用水国情。
11、故障自动屏蔽功能，当系统中某台泵出现问题时，系统可自动跳过该泵运行，启动下台泵或者备用泵，供水情况不受运行，同时报警，为处理故障泵争取时间。
12、密码功能（参数设定需密码才可以设定），安全设置，防止误操作，做到专人管理。
同时可以做到定时停机功能，时间累积。
13、最大控制范围4大泵，1小泵（4+1）。
14、开关量输出全部为继电器输出，可直接驱动接触器。
15、模拟量和开关量全部采用光电隔离，抗干扰能力强，全面提高电磁兼容性。
16、适应性强，可与国内外各种压力传感器和变频器匹配，运用范围广泛。
17、在设备工作现场，工程人员仅仅需要根据泵组的实际实用情况，改变参数设定，比如压力、定时换泵时间等，同步压力等即可，由此保证泵组处于最优化的运行状态。
18、完善的变频器保护和电机保护功能，全自动运行无需专人值守。
所有水泵互为备用，能屏蔽检修泵或长期停机泵的各种操作而按新的水泵组合控制。
19、系统可以上位机连接（选配）。
专业的远程监控微电脑平台，从计算机终端实时监控泵组运行情况，各时间段压力、频率其他参数情况，记录系统运行的各项参数，自动储存并可生成EXCEL表格打印。
20、无线发送功能选配，可达2000米长距离无线监控，实现智能化管理，系统简单，功能强大。
21、系统压力设定值以及压力启停区间任意可调，压力调节精度达到小于+-0.1MPa22、在面板上可以任意手、自动任何一台泵。
WE-D/S/系列产品尺寸建议开孔尺寸为：165mm X 86mm控制器详细操作说明WE-D系列WE-D系列WE-S系列WE-L221-1WE-L23X-0WE-F341-1（分体式）面板解释：NO WATER ：无水指示灯，当水箱无水时，亮红灯。
PUMP 1# ：1号泵。
PUMP2# ：2号泵。
PUMP3# ：3号泵。
PUMP4# ：4号泵。
AUXILIARY PUMP ：辅泵。
FAULT ：故障指示灯，出现故障的时候，红灯亮。
ON/OFF ：启动/停止所对应水泵（手动运行时使用，自动运行无效。
当泵停止时按下此键启动该泵工频运行，当泵运行时按下此键停止该泵工频运行）。
对应工作状态指示灯：工频运行时亮红灯，变频运行时亮绿灯，停止运行时不亮。
ESC ：参数设定时复位键，故障时复位故障。
上、下、左、右操作键，设定参数时使用。
A/M/ENT ：长按大约6秒手动、自动切换；参数修改时的确认键。
GPC触摸屏，通过长按按键切换运行时间”“故障记录备注：压力联动：防爆压力=设定压力/3压力下限=设定压力-0.09Mpa超高压力=设定压力+0.20Mpa小泵开压力=设定压力-0.03Mpa小泵关压力=设定压力+0.03Mpa唤醒压力=设定压力-0.06Mpa频率联动：休眠压力=减泵频率-5.0Hz带*号参数恢复设定不恢复手/自动切换：选择为面板按键切换有效；选择为A/M接线端子切换有效：A/M端子“常开”为手动模式；A/M端子“常闭”为自动模式。
参数设定及操作方法1、按下《左》或《右》键，进入密码页，只有正确输入密码才可以进入参数页，正确输入密码后按下《ENT》键进入参数设定页面，如果密码输入错误，按下《ENT》键，将返回运行界面。
2、按《上》、《下》键翻页。
3、更改参数时，按下《ENT》键，需要修改参数将闪烁，再在闪烁位上按《上》、《下》键增加或减小该位数值，《左》、《右》键移位。
最后需按下《ESC》确认修改。
4、更改参数时按下《ESC》键，取消修改。
在参数页按下《ESC》键返回运行画面。
5、频率校准方法：直接输入当前实际频率，按下《ENT》键即可。
6、压力校准方法：直接输入当前实际压力，按下《ENT》键即可。
7、压力及频率相关参数的自动生成：与压力设定相关的参数，出厂设定默认值为0。
当这些参数没有修改时，将提示相应的报警，不能开机。
下面详细说明这些压力的设定：当设定压力有变化时，《参数10》增泵压力、《参数23》超高压力、《参数20》小泵开压力、《参数21》小泵关压力、《参数18》唤醒压力，跟随变化，具体变化为：防爆压力=《参数1》设定压力／3压力下限=《参数1》设定压力-0.09MPa超高压力=《参数1》设定压力+0.20 MPa小泵开压力=《参数1》设定压力-0.03 MPa小泵关压力=《参数1》设定压力+0.03 MPa唤醒压力=《参数1》设定压力-0.06 MPa注：这些压力设定只有在《参数1》有变化时，跟随变化一次，仍然可以适当修改，做进一步微调。
（压力联动）与频率设定有关的参数有《参数14》减泵频率、《参数16》休眠频率，这两个参数出厂默认值分别为《参数14》=35Hz、《参数16》=30Hz。
与“压力设定”同样，当《参数14》改变时，《参数16》跟随变化，变化如下：《参数16》=《参数14》-5Hz.注：这些频率设定只有在《参数14》有变化时，跟随变化一次，仍然可以适当修改，做进一步微调。
（频率联动）长按转换为手动工作模式。
再进行各项参数设定。
设定完毕，长按恢复自动运行模式自动工作。
如果显示的频率或压力和实际有差异，则进入“系统参数”中的第4和第表一），进行压力校准、频率校准。
进入到“系统参数”界面，向左、向右键移位，向上、向下键加1、减ENT键进入参数菜单或者确认。
控制器出厂默认无密码，进入到如左图直接按ENT即可进入。
根据实际情况设定压力，量程选择等根据实际频率、直接输入实际频率，然后校准。
根据实际需求设定频率下限81、压力表接线方式与校准：用万能表分别两两相量压力表的三条线，其中电阻值最大的接控制器的3号端子《10V》和.5号端子《GND》剩下的一条接控制器的1号端子《AI》，接好后进入系统参数选择压力表的量程，再校正压力即可，注意：如果压力表指示为零这时候千万不要校零，校个0.01即可，或者用手动将压力打上去后再校正。
校正后看看控制器的实际显示压力的变化是否和压力表的一致，如果一致即可以使用，如果压力表压力上升《下降》控制器的显示的实际压力反而下降《上升》这时候只要将控制器的5号端子和3号端子上面的线互换即可，确认线接好后，调到第四组：压力校准参数，把压力表实际的读数输入进去按确认即可，注意同一个值不能校准两次。
操作两次时表示误操作，比如：压力表读数0.23Mpa 输入0.23后按ENT确认后即可。
下次在校准时就不能输入0.23，必须输入另外一个值再校准2、频率校准：调到第七组：频率校准参数，把变频器实时读数输入进去按确认即可，注意同一个值不能校准两次。
操作两次时表示误操作，比如：变频器读数42HZ 输入42HZ后按ENT确认后即可。
下次在校准时就不能输入42HZ，必须输入另外一个值再校准系统工作原理手动运行：控制器上电，默认为自动运行模式，长按《A/M》键进入手动运行模式。
手动运行模式运行时，可以修改系统参数。
在此模式下只控制各泵的工频运行。
建议任何参数修改都在手动模式下进行。
当泵停止时，按下对应的ON/OFF键启动该泵工频，对应指示灯亮红灯。
当泵运行时，按下对应的ON/OFF键停止该泵工频运行，对应指示灯灭。
自动运行有两种工作模式工作模式一：定时供水模式（循环启动模式）系统开始工作时，进入自动运行，先由变频器起动设定的泵号n运行，当压力低于增泵压力时，延时T1（增泵延时）则停止n号泵变频，延时T2（变转工延时）将n号泵切换成工频运行，接着延时T3（工转变延时）变频器起动n+1号泵，供水系统处于“1工1变”的运行状态。
