LDO电路设计规范

分立元件ldo电路设计LDO电路的设计需要考虑以下几个方面：输入电压范围、输出电压值、负载能力、线性度、稳定性和功耗等。

在设计过程中，可以采用分立元件来实现LDO电路，其中包括三极管、电阻和电容等。

选择适当的三极管作为LDO电路的关键元件。

三极管的基本特性是将输入电压通过放大转换为输出电压。

在LDO电路中，三极管起到了稳压的关键作用。

选择合适的三极管需要考虑其最大电流、最大功耗、最小压降和最小漏电流等参数。

根据设计要求确定输出电压值。

LDO电路的输出电压通常比输入电压低一些，以实现稳定的电压输出。

可以通过调整三极管的工作状态来实现所需的输出电压。

此外，还可以添加电阻和电容等元件来实现更精确的稳压效果。

接着，考虑LDO电路的负载能力。

负载能力是指LDO电路能够提供的最大输出电流。

在设计过程中，需要根据实际应用场景来确定所需的负载能力，并选择合适的三极管和辅助元件来满足要求。

然后，需要考虑LDO电路的线性度和稳定性。

线性度是指输出电压与输入电压之间的变化关系，稳定性是指输出电压在负载变化或输入电压波动时的稳定程度。

为了提高线性度和稳定性，可以采用负反馈的控制方式，通过反馈电路来自动调整三极管的工作状态，使输出电压保持稳定。

需要考虑LDO电路的功耗。

功耗是指电路在工作过程中消耗的电能。

为了降低功耗，可以选择低功耗的三极管和辅助元件，并且合理设计电路结构和控制方式。

设计一个分立元件的LDO电路需要考虑输入电压范围、输出电压值、负载能力、线性度、稳定性和功耗等因素。

通过选择合适的三极管和辅助元件，并合理设计电路结构和控制方式，可以实现稳定的低压差线性稳压器电路。

这样的电路在各种电子设备中广泛应用，可以提供稳定可靠的电源供给。

ldo电路设计PID控制器和LDO电路设计1、PID控制器的基本原理及编程PID控制器是一种解决工业过程、控制问题，及其它稳定制动系统的经典控制策略，略微复杂但又具有卓越性能。

PID控制器通过检测函数，并同时把该检测函数中的偏差给反馈到系统中，以此达到指定设定值的目标。

PID控制器在运行过程中，使得误差越来越小，从而实现稳定控制，维持系统性能的稳定性。

PID控制器通过三个参数来进行编程，即比例常数、积分常数和微分常数。

这三个常数的设定是根据PID控制系统的特征和性能目标要求，并最终使得整个控制系统获得最佳性能而确定的。

2、LDO（低压差稳压器）电路LDO（Low Drop Out）是为了解决普通稳压器在输出电压接近最小电源电压时表现出的低效率的问题而发明的电压调节器的一种。

LDO的原理是将输入电压的一部分引入，从而使得输出电压与最小电源电压的差值，即两者的所谓的“电压差”，降低到最小，低至几乎为0的（很少有几乎为0的，但离0也很近）情况！也就是由于输入和输出电压的“电压差”变小而提高效率，改善稳压器表现的有力手段。

3、PID控制器与LDO电路设计PID控制器在某些复杂情况下控制较为合理，但要求运算能力较高。

另外，电路的效率比较依赖于模块的精度。

此外，PID控制器的效率也与参数的设定和编程方式密切相关。

LDO电路属于常用的稳压电路设计技术，可以充分利用输入电压，从而提高效率，这是普通稳压电路所不具备的。

针对一些低功耗电路，使用LDO电路能获得高效低功耗的稳定性能。

基于以上两种电路设计技术，将它们结合运用可以达到良好的效果。

PID控制器主要负责系统的收敛性能，而LDO电路可以增加输入源的使用效率，综合运用可以减少系统运行的功耗、提高系统的收敛速度和稳定性能等。

此外，LDO电路也可以持续向负载供电，从而最大程度地减少PID 控制器的稳定性影响。

ldo误差放大器电路设计LDO误差放大器电路设计。

别急着皱眉头，我知道这听起来有点技术宅，但其实这玩意儿在我们的日常生活中无处不在，手机、电脑、各种电子设备里都有它的身影。

咱们得搞清楚，LDO是啥？LDO，全名叫低压差线性稳压器，它的工作就是给电子设备提供稳定、准确的电压。

就像我们家里的水管，不管外面风多大，雨多急，水龙头里流出的水压总是那么稳定，LDO就是电子设备中的“水龙头”。

误差放大器在这个过程中扮演什么角色呢？简单来说，误差放大器就是LDO的“眼睛”，它用来检测输出电压和我们想要的电压之间有没有差距，如果有，就告诉LDO去调整，直到输出电压和我们想要的一样。

设计一个LDO误差放大器电路，首先得从选型开始。

就像买衣服，得先知道自己的尺码，设计电路也得先确定你的设备需要什么样的LDO。

不同的LDO有不同的特性，比如输出电流大小、压差大小、负载调整率等等。

选好了LDO，接下来就是设计误差放大器电路了。

误差放大器通常由一个运算放大器和一些电阻、电容组成。

运算放大器，你可以理解为一个非常精确的放大器，它能把微小的电压差放大，然后反馈给LDO，让LDO知道怎么调整。

设计的时候，我们得考虑很多东西，比如放大倍数、稳定性、频率响应等等。

这就像是调酒，各种配料的比例、顺序、时间都得恰到好处，才能调出一杯好酒。

接下来，我们得考虑电路的补偿。

补偿就像是给电路加个“减震器”，防止电路在某些情况下出现振荡或者不稳定。

这通常需要在误差放大器的反馈回路中加一些特殊的电路，比如米勒补偿。

设计好了电路，接下来就是实际搭建和调试了。

这就像是按照菜谱做菜，菜谱写得再好，也得实际操作才能知道味道如何。

搭建电路的时候，我们得注意焊接的质量、元件的布局、电源的稳定性等等。

调试电路，就像是品尝和调整菜肴的味道。

你得用各种仪器去测量电路的性能，看看输出电压稳不稳定，响应速度快不快，功耗大不大等等。

如果发现问题，就得回到设计阶段，调整参数，甚至改变电路结构。

LDO芯片设计报告及电路分析报告设计目标：设计一个低压差线性稳压（LDO）芯片，用于将高输入电压稳定得到较低的输出电压。

设计的芯片需要满足以下要求：1.输入电压范围：3.6V-5.5V；2.输出电压：1.8V；3.最大输出电流：500mA；4.压差降额：小于100mV。

电路分析报告：设计基于CMOS技术的低压差线性稳压器（LDO）电路。

LDO电路是一种高效、低功耗的电压稳定器，通常用于将高电压稳定为较低的输出电压。

输入级用于将输入电压进行降压，限制在设计范围内。

该部分采用了二级降压技术，通过两个MOSFET管的级联来达到较低的压差。

通过选择合适的电阻和MOSFET尺寸，使得输入电压能够稳定地通过输入级。

差动放大器用于将误差放大器的输出电压与参考电压进行比较。

参考电压通过一个电阻分压电路生成，该电压稳定，并且与输出电压一致。

差动放大器由一个差动对输入级和一个差动放大器组成，该组件保证了稳定性和准确性。

误差放大器是整个LDO电路的核心部分，其功能是检测输出电压与参考电压之间的差异，并产生一个误差信号。

误差放大器的设计考虑到输入偏置电流、增益和频率响应等参数。

功率放大器用于通过驱动输出晶体管来调整输出电压。

该电路部分采用了PMOS和NMOS的级联结构，使功率放大器具有较高的驱动能力和稳定性。

反馈网络用于控制输出电压。

LDO电路通过反馈回路将输出电压与参考电压进行比较，并根据误差信号调整输出电压。

反馈网络由一个电阻和一个电容组成，以达到稳定输出电压的效果。

设计结果：经过仿真和参数调整，我们成功设计和验证了符合要求的LDO芯片。

该芯片能够将输入电压范围为3.6V-5.5V的输入电压稳定为1.8V的输出电压，并能提供最大输出电流为500mA。

芯片设计的压差降额小于100mV，满足了设计要求。

结论：LDO芯片的设计和电路分析过程中，我们充分考虑了输入电压范围、输出电压、输出电流和压差降额等要求。

通过合理选择和优化电路参数，我们成功实现了稳定的输出电压和良好的压差降额。

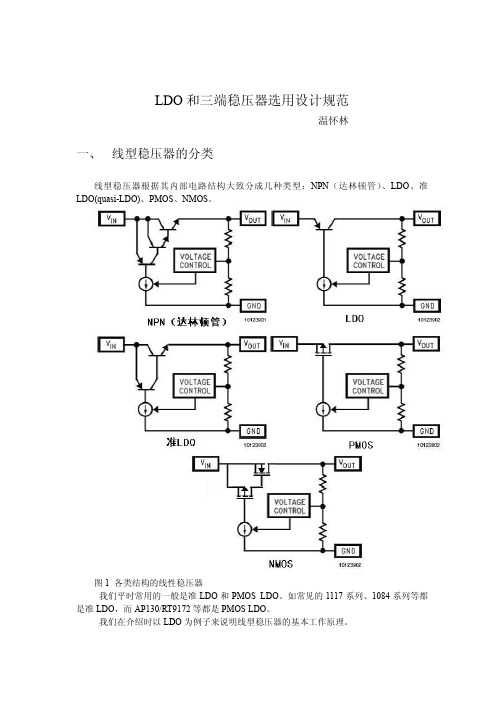

LDO和三端稳压器选用设计规范温怀林一、 线型稳压器的分类线型稳压器根据其内部电路结构大致分成几种类型：NPN（达林顿管）、LDO、准LDO(quasi-LDO)、PMOS、NMOS。

图1 各类结构的线性稳压器我们平时常用的一般是准LDO和PMOS LDO。

如常见的1117系列、1084系列等都是准LDO，而AP130/RT9172等都是PMOS LDO。

我们在介绍时以LDO为例子来说明线型稳压器的基本工作原理。

二、LDO的基本原理图2 LDO基本原理图低压差线性稳压器(LDO)的基本电路如图2所示，该电路由串联调整管V T、取样电阻R3和R4、比较放大器A组成。

取样电压加在比较器A的同相输入端，与加在反相输入端的基准电压V ref 相比较，两者的差值经放大器A放大后，控制串联调整管的压降，从而稳定输出电压。

当输出电压V out降低时，基准电压与取样电压的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减小，从而使输出电压升高。

相反，若输出电压V out超过所需要的设定值，比较放大器输出的前驱动电流减小，从而使输出电压降低。

供电过程中，输出电压校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制。

可调LDO和固定输出的LDO的区别就在于R3和R4，可调LDO的R3和R4未集成在芯片内部，而要求在外围电路上添加，根据R3和R4的比值来设置输出电压。

固定输出的LDO，其R3和R4是集成在芯片内部的，厂家根据需要的输出值设定R3和R4的值。

图3 可调LDO电路可调LDO的一般输出电压计算公式：V out=Vref*(1+R2/R1)+ Iadj*R2；Iadj的值很小，当R2的值较小时，Iadj*R2值可忽略不计。

但如果R2值较大，那Iadj*R2的值就不能忽略了。

一般稳压器如1117系列的Iadj典型值在50uA 左右，如果R2取值为2K时，电压误差就达到0.1V了。

一般LDO的Vref值为1.25V，也有一些会有不同。

ldo恒流源电路LDO恒流源电路是一种常见的直流电压稳压电路，它具有低噪声、高稳定性、低功耗等优点，被广泛应用于各种电子设备中。

LDO恒流源电路的基本原理是利用反馈控制来保持输出电流的稳定。

该电路包括一个参考电压源、一个误差放大器、一个功率管和一个电感。

其中，参考电压源提供一个稳定的参考电压，误差放大器用于比较输出电压和参考电压之间的差异，功率管用于控制电流的输出，电感则用于储存能量和稳定输出电流。

LDO恒流源电路的设计要点包括以下几个方面：参考电压源的设计参考电压源是LDO恒流源电路的核心部分，它提供了一个稳定的参考电压，用于控制输出电流的稳定。

常用的参考电压源有齐纳二极管、带隙基准电压源等。

误差放大器的设计误差放大器用于比较输出电压和参考电压之间的差异，并将该差异转化为电流信号，用于控制功率管的导通程度。

误差放大器的设计需要考虑到增益、带宽、共模抑制比等因素。

功率管的设计功率管用于控制输出电流的大小，需要根据负载的需求进行选择。

功率管的种类包括MOSFET、BJT等，需要根据具体情况进行选择。

电感的设计电感用于储存能量和稳定输出电流。

电感的大小需要根据输出电流的大小、负载的特性等因素进行选择。

反馈环路的设计反馈环路用于稳定输出电流，需要考虑到环路稳定性、响应速度等因素。

反馈环路的设计需要考虑到误差放大器、功率管、电感等因素。

LDO恒流源电路是一种常见的直流电压稳压电路，具有低噪声、高稳定性、低功耗等优点，被广泛应用于各种电子设备中。

设计LDO 恒流源电路需要考虑到参考电压源、误差放大器、功率管、电感等因素，并需要进行反馈环路的设计和调整。

ldo串联nmos管防止短电源的电路设计说到LDO（低压差稳压器）串联NMOS管防止短电源的电路设计，其实这个话题一听就有点让人头大，咋说呢？电路嘛，搞得复杂点，大家就开始晕头转向了。

但是，没关系，我给你捋一捋，保准让你一看就懂，不信你就听我细细道来。

LDO这玩意儿，简单来说就是个电源稳压器，专门用来把不稳定的电压“压”成一个稳定的输出。

说白了，它就像电压的“护航员”，从大风大浪中保护我们的电路。

可是，很多时候，这种稳压器总是会出一些小差错。

啥差错呢？就是短路！对，你没听错，电路短路，它就有可能损坏整个电源系统，甚至直接把咱们的电路弄得“挂掉”。

这可不行，谁也不想自家电路一炸成“火锅”，是吧？好，问题来了，咱们怎么防止短电源呢？这时候，LDO和NMOS管就派上用场了。

说白了，NMOS管就像个电路里的“保安”，它的作用就是保护咱们的电源，防止电流流到不该去的地方，特别是当出现短路的情况时，它能第一时间“出手”阻止电流肆意妄为。

想象一下，NMOS管像一个大力士，见到坏人（就是短路），直接把它“扑倒”，然后把电源守得牢牢的。

但这可不简单，怎么能让这个NMOS管在合适的时候跳出来呢？嗯，这就得靠LDO的设计了。

LDO串联NMOS管后，它们就成了一对“好搭档”。

LDO负责在正常工作时稳定输出电压，而NMOS管则在LDO的指挥下守住电源的“门户”。

当LDO发现电源出现异常，比如电压异常低或者短路时，NMOS管立马“亮剑”，把电流的流向给切断，阻止电源被打乱。

这一招，就是防止短电源的一剂“良方”。

但如果只靠NMOS管和LDO，也未必是百分百稳妥的。

毕竟电路设计中有各种各样的干扰因素，比如外部的噪声、电流波动等等。

就像你去参加一个集会，总会有一些人站出来“闹事”，这时候你得有一个“主心骨”来“镇场”。

这个主心骨是什么？那就是整个电路的整体布局和设计。

比如，合理的接地，精准的电流控制，甚至是选择合适的元件，都能让NMOS管和LDO更好地配合，达到防短电源的效果。

负压ldo设计要点
负压LDO（Low Dropout）稳压器是一种常见的电压稳定器，其设计要点包括以下几个方面：
1. 工作原理，负压LDO的工作原理是通过一个PNP型晶体管来实现负压差。

当输入电压高于输出电压时，PNP型晶体管会将多余的电压转化为电流，从而实现负压稳压。

2. 稳压性能，在设计负压LDO时，需要考虑其稳压性能，包括输出电压的稳定性、负载调节能力、线性度等指标。

稳压性能的好坏直接影响到稳压器的实际应用效果。

3. 输入输出电容，为了提高LDO的稳定性和抑制噪声，通常需要在输入端和输出端加入适当的电容。

输入电容可以减小输入电压的纹波，输出电容可以提高负载调节能力和抑制输出纹波。

4. 过压保护，为了保护负压LDO不受输入电压过压的损害，设计中需要考虑过压保护电路的设计，以确保LDO在过压情况下能够正常工作并不受损。

5. 热稳定性，负压LDO在工作时会产生一定的热量，设计时需
要考虑散热和热稳定性，以确保在各种工作环境下都能够正常工作。

6. 超低功耗，随着电子设备对功耗要求的不断提高，设计负压LDO时需要考虑其在轻负载和断续工作状态下的超低功耗特性，以
满足节能环保的要求。

总之，设计负压LDO需要综合考虑稳压性能、过压保护、热稳
定性、超低功耗等多个方面，以确保稳压器在各种工作条件下都能
够可靠稳定地工作。

ldo外围电路设计LDO (Low Drop Out)是一种线性稳压电路，它可以将高电压转换为稳定的低电压输出。

在现代电子设备中，LDO 作为用于稳定芯片电源的最常见类型的稳压器之一，被广泛应用和使用。

在LDO外围电路设计中，需要注意以下几个关键点:1.输出电容选择LDO的稳压性能与负载电容容量密切相关。

一般而言，在LDO内部电路完成稳压之后，输出的电压是通过进出两端的大电容滤波进行稳定的。

因此，对于LDO稳压器来说，输出电容的质量和容量的大小将直接影响电路的稳定性。

在实际应用中，LDO输出电容的选择应根据实际载荷情况进行。

一般来说，可以按照如下规则进行选择：a. 对于电容过小的情况，输出端可能会产生较高的纹波，这将对芯片的性能带来负面影响。

因此，在选择输出电容时，应兼顾电容大小和质量，确保电容能够有效滤波和稳定输出电压。

b. 对于电容过大的情况，LDO输出电压的上升和下降时间将受到限制。

因此，过大电容可能会使得LDO在瞬态响应时出现失调，导致LDO输出电压超过或低于所需的范围。

2.输入电容选择LDO稳压器的功耗一般比其他稳压器低，其输入电容的选择也应合理。

在输入端增加合适的电容，可以提高LDO 的稳定性，减小输入端电压的波动范围，同时还可以过滤噪声。

在进行输入电容选择时，需要考虑输入电容对于LDO 输入端电容的负载产生的影响。

在实际设计过程中，应根据实际工作频率进行电容选择。

3.过热保护和过载保护在LDO外围电路设计中，应当注意过热保护和过载保护的设置。

在实际使用过程中，由于各种原因，LDO可能会超载或超温，从而影响其稳定性和可靠性。

为避免LDO在使用中遭受过载和过热等风险，可以采用如下措施：a.设立超载保护：设定OCP功能，当输出电流超过设定值时，可以自动断开负载电路，保护LDO。

b.设立过热保护：根据实际温度设定LDO超温保护模块，当LDO温度超过一定设定范围时，可以自动关闭输出，保护LDO。

LDO电路原理与设计（⼀）本篇博⽂只介绍LDO的重要原理性概念，详细的误差放⼤器、功率管设计，相位补偿下节进⾏介绍。

⼀、LDO的原理话不多说，直接上图：⼆、LDO关键性能参数1、压降：产⽣额定输出电压时，减⼩输⼊电压，输出电压下降到额定输出电压98%时，输⼊输出压差即为dropout电压，我们希望这个电压越低越好。

2、负载调整率反映了输⼊固定情况下，LDO输出电压受负载电流变化的影响，定义公式如下：负载调整率和负载电流范围有关，和LDO本⾝特性也有关，即为输出端的微分电阻：设放⼤器低频增益为A，调整管跨导为gm:得到：根据负载电路表达式，可以看出，负载电流变⼤，gm变⼤，ro表⼩，微分电阻变⼩放⼤器低频增益变⼤，微分电阻变⼤，提⾼了负载调整率。

3、线性调整率反映了负载固定的情况下，输⼊电压对输出电压变化的影响，即主要的影响来⾃，输⼊电压变化，运放输出端电压变化(B)，调整管电流变化，环路增益变化，导致输出电压变化。

因此提⾼线性调整率的⽅法就是，提⾼放⼤器地频增益4、瞬态特性LDO的瞬态响应包括两个⽅⾯：⼀是⼤信号响应速度，⼆是⼩信号响应速度，当输出端电流发⽣⼤幅度跳变，电路⾸先发⽣的是⼤信号响应，输出端电压⼤幅度变化，运放发⽣转换，功率管栅极电压缓慢变化，直到电平接近静态数值，电路表现为⼩信号响应，最终输出电压稳定到⼀个固定值。

以下图为例，当负载电流突然变⼤，输出电压在t1时间段有个Vdip的压降，经过t2的时间，由⼤信号响应转换到⼩信号响应，最后t2末端恢复稳定，两种电流下输出电压有Vdiff的差异，是由于LDO有限的负载调整率导致的。

对于驱动数字电路的LDO，瞬态特性是个很重要的指标，因为电源电压有个噪声容限，超出门限会导致逻辑电平判断错误。

LDO的瞬态特性可以从两个⽅⾯考虑，⼀个是负载电流发⽣变化时，输出电压变化量，⼀个是输出电压恢复到额定值所需要的时间。

对于外接⼤电容的LDO，由于电容存储⼤量电荷，充放电电流可以满⾜负载电流的突变，对⽐capless LDO，这是设计难点，有⼀些瞬态增强电路，这⾥不做解释。
