【精品】火法试金步骤

火试金法测定样品中的金操作规程1 方法原理称取一定量的被测试的合质金材料，向试料中定量加入银，包于铅箔中在高温熔融状态下进行灰吹，铅及贱金属被氧化与金银分离，金银合粒以硝酸分金后称重，用随同测定的纯金标样校正后计算金量。

2 试剂和材料1、硝酸（ρ=1.42g/ml）,优级纯2、硝酸（1+1），优级纯3、硝酸（2+1），优级纯4、铅箔：纯铅（99.99%），加工成边长约51mm,厚度约0.1mm的正方形薄片。

5、纯银（99.99%）6、纯金标样：金含量为99.95%～99.99%的片状电解精炼纯金。

3 仪器、器皿1、箱式高温电炉（附温度控制装置）2、微量分析天平：最大称量20g,感量0.01g。

3、碾片机：小型，压延厚度可达0.1mm。

4、灰皿①骨灰皿：用动物骨灰制成，牛羊骨灰最佳。

将动物骨骼烧成骨灰后碾成粒度0.175mm以下的骨灰粉，加10%～15%的水在灰皿机上压制成灰皿，自然干燥后使用。

骨灰皿尺寸：直径30mm，高度23mm，凹面深度10mm。

②氧化镁灰皿：用煅烧镁砂粉（粒度0.147mm）与525号硅酸盐水泥按85：15混合加入少量水压制成型，风干一个月后使用。

氧化镁灰皿尺寸：直径40mm,高度25mm,内径30mm，凹面深度15mm。

5、分金篮：用厚度为0.5mm～1.0mm不锈钢片或铂片制成。

4分析步骤1、金、银含量的预测定⑴称取试料0.5g两份，精确到0.00001g，其中一份包铅箔，另一份根据估计的含金量加2～2.5倍的纯银，然后包铅箔。

将两份样品于920±10℃（骨灰皿）或960±10℃（氧化镁灰皿）在高温电炉内同时灰吹。

⑵由未加纯银的样品灰吹后的金银合粒重量计算出样品的金银合量预测值。

⑶将加纯银的样品灰吹后的金银合粒用手锤轻敲两侧，使合粒呈扁圆形，刷去底部的附着物，在高温电炉内于800℃左右退火5min。

取出冷却后碾成厚度为0.15±0.02mm的薄片，在高温电炉内于750℃退火3min，取出后卷成空心卷。

火试金安全操作规程火试金是指在实验室中使用明火进行安全测试的一种方法。

为了确保实验室安全，保护人员和设备的安全，以下是火试金的安全操作规程：1. 实验室环境与设备安全（1）实验室必须配备消防设施，如灭火器、消防水龙、防火门等，并经常检查和维护以确保其有效性。

（2）实验室内必须有足够的通风设备，以确保空气流通和有效排除有害气体和烟雾。

（3）实验室内应保持整洁，不得堆放杂物和易燃物品，如纸张、塑料、溶剂等。

（4）所有实验室设备和仪器必须经过定期维护和检修，确保其正常工作和安全使用。

2. 实验人员安全防护（1）实验人员必须穿戴适当的实验室防护装备，包括防火工作服、护目镜、防火手套和防火鞋等。

（2）实验人员在进行火试金之前，必须参加相关的安全培训，并了解火试金实验的风险和安全操作规程。

（3）实验人员在进行火试金实验时必须佩戴防火头盔，以保护头部安全。

（4）实验人员禁止穿戴宽松的衣物和长发，以防止火焰的蔓延和伤害。

3. 火试金操作步骤（1）在进行火试金实验之前，必须对实验进行详细的计划和准备，包括实验目的、方法和安全操作规程等。

（2）实验人员必须确保实验室内没有易燃物品，并确保实验台面干燥和清洁。

（3）在进行火试金之前，必须先将实验装置和设备连接好，并检查是否有漏气和老化现象。

（4）在点燃火焰前，必须确保实验装置和设备上的所有阀门都处于关闭状态。

（5）点燃火焰后，实验人员必须保持警惕，注意火焰的形态和位置，确保火焰不扩散和触及其他物品。

（6）实验人员必须严格按照实验计划和程序操作，并注意实验装置和设备上的温度和压力变化。

（7）在实验结束后，必须将火焰熄灭，并检查实验室内是否有残留的火源。

4. 废弃物处理（1）实验人员在实验结束后，必须将废弃物和残余物品分类存放并妥善处理，防止环境污染和火灾风险。

（2）废弃物和残余物品中可能存在的有害物质必须按照相关法规进行处理，防止对环境和人体健康造成影响。

综上所述，火试金是一项需要高度注意安全的实验方法。

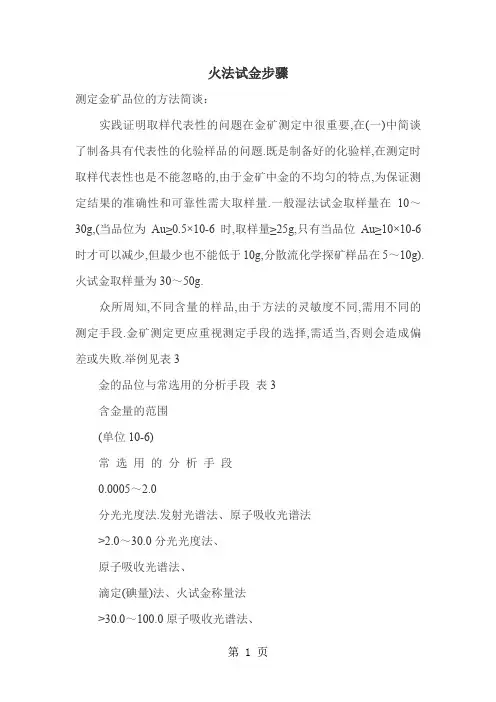

火法试金步骤测定金矿品位的方法简谈：实践证明取样代表性的问题在金矿测定中很重要,在(一)中简谈了制备具有代表性的化验样品的问题.既是制备好的化验样,在测定时取样代表性也是不能忽略的,由于金矿中金的不均匀的特点,为保证测定结果的准确性和可靠性需大取样量.一般湿法试金取样量在10～30g,(当品位为Au≥0.5×10-6时,取样量≥25g,只有当品位Au≥10×10-6时才可以减少,但最少也不能低于10g,分散流化学探矿样品在5～10g).火试金取样量为30～50g.众所周知,不同含量的样品,由于方法的灵敏度不同,需用不同的测定手段.金矿测定更应重视测定手段的选择,需适当,否则会造成偏差或失败.举例见表3金的品位与常选用的分析手段表3含金量的范围(单位10-6)常选用的分析手段0.0005～2.0分光光度法.发射光谱法、原子吸收光谱法>2.0～30.0分光光度法、原子吸收光谱法、滴定(碘量)法、火试金称量法>30.0～100.0原子吸收光谱法、滴定(碘量)法、火试金称量法>100.0滴定(碘量)法、火试金重量法金矿测定时,试样的分解方法目前大体分为两种：一是干法即火法试金法;另一是湿法试金,下面分别简谈一下：1.干法—火试金法火试金法是一种液—液高温萃取浓聚法,既是样品熔解也是富集的方法.火试金虽然因一般实验室条件达不到,在我国使用并不普遍.但它是一个测定金品位的很好的、经典的、很成熟的、很准确的、速度快的方法,也是国标及世界各国普遍采用的标准方法, 世界各国在商品交易时都确信火试金测定的结果,它不仅适用于金矿的测定,也适用于需要测定金的各种其它原材料和产品.用火试金测定矿石中金的含量,一般含量高的较准确,低含量误差较大.许多规程提到>1g/t的样品都可用火试金准确测定品位.火试金在我国不易普遍主要障碍是设备投入的费用高,实际上火试金所必须的两个设备：①高温炉(要求最高使用温度为1350℃)②感量十万分之一的精密天平.现已有很好的国产货供应,价格一般化验室也可接受,建议中型以上的专业金矿化验室,应该具有火试金测定金的能力.含金量>2×10-6时,一般火试金都可得到准确测定结果.火试金有铅试金、锍试金、锑试金、铋试金等方法,常用铅试金和锑试金.一.铅试金：一般操作过程主要分为1.配料2.高温熔融熔炼3.灰吹4.分金及称量等几步操作,下面分别简述:1. 配料：⑴配料有关名词：①硅酸度：硅酸度是指炉渣中酸组分(SiO2)氧与碱组分氧(2RO…)之比,称硅酸度或硅度.硅酸度=炉渣中酸组分氧/炉渣中碱组分氧... 硅酸盐的硅酸度表4岩石名称(以SiO2与RO比值命名) 硅酸度岩石的化学组成(R-二价碱金属素)碱式硅酸盐(亚硅酸盐) 0.5 4RO·SiO2中性硅酸盐1.0 2RO·SiO2被半硅酸盐1.5 RO·SiO2两倍硅酸盐2.0 2RO·2SiO2三倍硅酸盐3.0 2RO·3SiO2②还原力：还原力是通过还原力试验得到的,试验:称取10g碳酸钠+60g氧化铅+5g硼砂+4g二氧化硅+ 5g试样于粘土坩埚中混匀,加7～10g覆盖剂(硼砂)熔融(1000℃～1100℃),倒入铁模中取出铅扣,捶去熔渣,秤铅扣量,代入还原力公式计算得还原力.铅扣质量(g)F( 还原力)=试样质量(g)③氧化力：氧化力是通过氧化力试验得到的,试验:称取15g碳酸钠+50g氧化铅+7g硼砂+5g二氧化硅+2g淀粉+10g试样混匀,加7～10g覆盖剂熔融(条件同还原力试验),熔体倒入铁模中,取出铅扣,捶去熔渣称量,代入氧化力公式计算得氧化力.铅扣质量(g)氧化力=试样质量(g)④氧化铅空白值：新使用的氧化铅要测定它的含金量(空白值),取三份测定金取平均值.以上提到的目的是为了合理配料,熔融时能生成流动性好,能与铅很好分离,能使金完全为铅捕⑵计算：可根据试样量和化学组成按下面的方法计算所需试剂的加入量.①碳酸钠(加入量)=G×(1.5～2.0) 式中G—试样量(g)②氧化铅(加入量)=F×G×1.1+30 F—还原力还原力低时氧化铅的加入量不应少于80g,含铜量高时除生成30g 铅扣需要的氧化铅量外,还要补加30—50倍铜量的氧化铅.③玻璃粉(二氧化硅)(加入量)：先计算熔融过程中生成金属氧化物及加入的碱性熔剂,在0.5—1硅酸度所需的二氧化硅总量,减去试样中所含二氧化硅量,即为需加入的二氧化硅量.次量的1/3用硼砂代替,另外2/3按0.4g二氧化硅相当于1g玻璃粉还算出玻璃粉加入量(石英砂不用换算以二氧化硅计).④硼砂加入量=需加入的二氧化硅量×1/3÷0. 39,但不能少于5g.⑤硝酸钾(加入量)=G×F—30 式中G—试样量(g)4 F—还原力⑥加入银的量:一般加入mg量的银,即加入含银5mg/ml的硝酸银1ml.实际上试样含银高时可不加.为了金捕集的完全,除了加够氧化铅生成所希望大小的铅扣外,加银量的多少也是非常重要的,试验证明Ag/Au>3,最少不能1mg～10mg >10mg～50mg >50mg 银+金(银加入比例) 20+1或30+1 10+1 6+1 4+1 3+1②在分金操作中,各种方法都使用硝酸只是各方法使用的浓度不同或一次两次的区别,. 当分金时出现合质金薄片不溶解并呈黑色整块或分金后留下来的金薄片不是黑色残渣,而是带黄色的整块时,说明分金失败或分金不完全.这时应取出合质金块(薄片),加适量银用铅皮包裹,重新进行灰吹和分金.③补正试验:遇高含量金矿,分金后称量的结果偏低,往往误认为是分金失误或分金损失,实际上有时高含量金矿在熔融过程中会损失,这只有发生在金含量大于10×10-6时才会有.遇这种情况需做补正试验,所谓补正试验就是将熔渣和灰皿中吸收氧化铅部分带走的金回收加以补正.就是将脱铅后的熔渣及灰皿中吸收氧化铅部分的灰皿捣碎,倒入粘土坩埚中加40g氧化铅;50g硼砂;3～4g淀粉搅拌均匀,加0.2ml 硝酸银溶液(15g/L),覆盖一层覆盖剂,重新进行熔融、灰吹、分金.将回收的金加在被补正样品的结果中.金含量大于10×10-6的样品不一定都需做补正试验,实际上许多含金量高的样品不需要做补正试验,只要铅扣的量够,银量加的充分一般不会偏低,只有很少数样品才需要做补正试验.5.以下就铅试金为例谈谈在火试金的过程中,需要严格控制的因素：⑴金的损失及防止：(一)配料不均匀时损失(飞散)及克服：可将试样和熔剂(配料)放在约一克,长×宽为30×30cm的聚乙烯袋中,缚紧袋口,剧烈摇晃5分钟即可均匀,然后连袋防入坩埚中熔融,袋的还原能力算在内.(二)熔融过程的损失及克服：①铅扣大小的影响：一般铅扣20～35克之间损失小.当称样量50克时,28克粗铅(铅扣)可以扑集全部金,铅扣小于15克时,金回收率减少.称样量15克时,铅扣需23克.称样量30克时,铅扣需30克,当试样量在70～100克时,铅扣量为试样量的40%这样才能保证金被全部捕集.②熔融温度的影响：一般认为1160℃为熔融最佳温度,这时金的平均损失只有0.63%.低于1160℃损失增大：例1093℃时损失为0.81%;1038℃时损失为0.91%.这主要是因为熔渣粘度过大金不易下降到铅扣中所致.高于1160℃损失也会增大为0.88%.在实际操作中要灵活掌握温度,在考虑温度的同时要结合考虑其他因素.并非温度高或低就好,总之必须要有利于金富集于铅扣中.③熔融时间对金损失的影响:：当熔融温度达到:1160℃后以保持1～2h最好,1.5h时平均损失为0.55%,>1.5h损失率增加为0.70%,在实际操作中往往是注意了最终的熔融温度和保温的时间,常忽略了造渣期间的保温时间(造渣温度600℃～700℃最好).④覆盖剂的影响:一般覆盖剂用食盐或硼砂,实际上食盐在高温时会使银挥发,含铅时会生成有毒的挥发性的铅氯化物(PbCl2)污染环境,所以提出最好使用硼砂+苏打(10+15)做覆盖剂.⑤金在渣和坩埚中的损失：控制好最终熔融温度可减少损失,940℃平均损失为0.39%;1000℃～1060℃平均损失为0.195%、1200℃～1300℃平均损失为0.146%.⑥铅扣整形时平均损失:0.094%.(三)火试金会吹过程中金的损失及克服：①灰吹的温度影响：一般是温度越高损失越大,应在尽可能低的温度下灰吹,以铅扣不冻结为度,一般控制在800℃～850℃.②金和银的比例对金损失的影响：例1000℃灰吹,不加银损失为1.2%,有十倍金量的银存在时灰吹金损失只有0.62%,有二十倍金量的银存在时灰吹金损失0.60%,有三十倍金量的银存在时灰吹金损0.58%,所以一般加入金量3倍以上的银防止灰吹时金的损失为宜.③铅扣中杂质的影响：由粗金火试金精炼灰吹时的数据可见一斑,当Cu5×10=6;银>10×10-6.2.方法提要：火法—铅试金是经典、成熟、精确的方法,试样经配料、熔炼得到适当量的含有贵金属的铅扣,经灰吹后得金+银合粒称量得金银合量.金银合粒用稀硝酸处理银溶解达到分金的目的,残留的金经灼烧称量为金量.金银合量—金量=银量.3.试剂(也可用工业纯,应通过40目筛孔)及作用、设备3.1氧化铅熔炼中生成铅扣,聚集下沉时扑集金银聚集于铅扣中.3.2二氧化硅或玻璃粉强碱性熔剂,熔炼时与金属氧化物生成硅酸盐是熔渣的主要成分.3.3碳酸钠强碱性助熔剂可分解金属氧化物和硅酸盐,并可除硫.3.4硼砂和硅酸盐结合呈盐基性熔剂又是酸性熔剂,降低造渣熔点增加熔融物流动性3.5硝酸钾强氧化剂.1g硝酸钾可使3.5～4.0g 铅氧化成氧化铅,熔点339℃.3.6小麦粉(面粉)还原剂1g 可还原生成10～12g铅.3.7 铁钉4寸,脱硫剂和还原剂.3.8覆盖剂食盐或硼砂[最好使用硼砂+苏打(10+15)作覆盖剂],盖在试料最上层隔绝空气防止被还原物质再氧化.3.9硝酸φ(NNO3)=30% 取硝酸(ρ1.40g/ml)30ml,以水稀释至100ml3.10硝酸ф(NNO3)=10% 取硝酸(ρ1.40g/ml)10ml,以水稀释至100ml3.11纯银(含量99.99%)溶液：称取5.00g纯银用50ml硝酸溶解后,再加50ml硝酸稀释至1000ml,此溶液ρAg=5mg/ml 加入3倍金量,可使银完全熔解,消除熔炼过程中金包银导致分金失败.3.12试金炉最高工作温度1350℃3.13试金耐火坩锅一般用4#.3.14铸铁模3.15 灰皿(或镁砂灰皿)骨灰皿：骨灰(牛羊骨通过48目筛)+400#普通硅酸盐水泥按质量(3+7)的比例混匀,加适量(约10%)水充分拌匀,用灰皿机压制成型(干皿为50～60g).制成的灰皿置于通风的荫处风干三个月后使用,不能烘烤暴晒和接触有酸雾的气体,有裂隙的灰皿不能使用.(注：镁砂灰皿参照前面文章)3.16微量天平(精密) 分度值0.01mg4.试样样品应用金矿化验样样特别程序加工粉碎、缩分、研磨至通过200目筛孔,送化验试样总量大于500g(并保存付样),待测定的部分试样还应于100℃～110℃烘干1h,于干燥器中冷却至室温,并保存于干燥器中.5.分析步骤5.1试料称取试样30.00g(m)5.2空白试验随同试料作不少于二份空白试验,所取试剂必须来自同一瓶试剂5.3配料：根据不同试样(确定配料方案前应先作光谱等试验以了解矿石及试样的类型及主要组成)选择不同的配料方案,特殊的矿种及试样需经熔融试验后才能经计算和实验进一步确定配料方案.常见矿石配料方案可参见下表常见矿石配料(单位：g)矿石名称样品碳酸钠氧化铅硼砂玻璃粉面粉铁钉硝石食盐硅盐矿石30 50 45 10 2～5 3.0 30碳酸盐矿石30 45 45 5～10 10～15 3.0 30硫化矿30 55 30 10 15～20 3 30氧化矿30 45 45 10 10～20 3.0～4.0 30铬铁矿30 60 45 20 35～40 3.0～4.0 30橄榄辉岩30 45 45 15 20～25 3.0 30选矿样精矿30 50 30 8 15～20 35.4铅试金—分离富集5.4.配料：确定配料方案后,将样品与所需配料倒入一广口瓶中混匀,倒入试金坩锅(3.13)中,加1ml纯银溶液(3.11)(若样品含银量大于含金量的3倍以上可不加),用20g覆盖剂或食盐(3.8)洗刷配料瓶并均匀地盖在试金坩锅(3.13)的试料上面.同批带空白.5.4.2熔炼：将试金坩锅(3.13)置于已升温至600～800℃的试金炉(3.12)内,于800℃左右保温1h,接着继续升温至1050℃时保温10min 后出炉(熔炼时间最好不超过2h,否则已还原的金属铅会重新氧化).将熔融体倒入铸铁模(3.14)中,冷却后取出熔融物冷却块下面的铅扣.将铅扣锤成正立方形,称量(铅扣应为25g左右).5.4.3灰吹：将灰皿(3.15)编号后放入已升温到850～900℃的高温炉(马弗炉)中预热30min,然后依次将铅扣放在相应编号的灰皿(3.15)中(进行灰吹),关闭炉门1～2min,待铅扣完全熔化脱模后,半开炉门控制在850℃进行灰吹,特别在灰吹接近终了时温度一定不低于800～850℃(温度过低会使所生成的氧化铅不仅不能和熔铅分离,反而将铅包住并立即凝固产生‘冻结’现象.若此现象发生,应重新在800～850℃灰吹).当氧化铅全部被灰皿(3.15)吸收后,会立即显出金、银合粒的闪亮光(即是灰吹完结).取出灰皿、冷却.取出金、银合粒.5.4.4 合粒称量：刷干净粘附金、银合粒上的杂物,于微量天平(3.16)称量(m1)5.4.5分金及金粒称量：将清洁的金、银合粒,放入清洁的30ml 磁坩锅中,用热水洗涤几次金、银合粒置于沸水浴上,加10～15ml沸热的硝酸(3.10),盖盖于沸水浴上加热至银完全溶解,小心倾出酸溶液,再加5～10ml沸热的硝酸(3.9),继续于沸水浴上加热15～20min,取下、冷却,小心倾出酸溶液,并用热蒸馏水洗涤金粒5～6次,于电炉上烘干磁坩锅后,将坩锅放入650℃的马弗炉(高温炉)中灼烧10min,取出冷却.小心仔细地将金粒移在微量天平上称量即为金的含量(m2).6.结果计算：金品位计算：式中：m2—微量天平上称得金粒质量,μg;m—试样量,g.银含量计算：式中：m1—微量天平上称得金银合粒质量,μg;m2—微量天平上称得金粒质量,μg;m—试样量,g.注：因为铅试金是非常好的富集金的方法,当称量金粒量m2。

火法试金步骤测定金矿品位的方法简谈：实践证明取样代表性的问题在金矿测定中很重要,在(一)中简谈了制备具有代表性的化验样品的问题.既是制备好的化验样,在测定时取样代表性也是不能忽略的,由于金矿中金的不均匀的特点,为保证测定结果的准确性和可靠性需大取样量.一般湿法试金取样量在10～30g,(当品位为Au≥0.5×10-6时,取样量≥25g,只有当品位Au≥10×10-6时才可以减少,但最少也不能低于10g,分散流化学探矿样品在5～10g).火试金取样量为30～50g.众所周知,不同含量的样品,由于方法的灵敏度不同,需用不同的测定手段.金矿测定更应重视测定手段的选择,需适当,否则会造成偏差或失败.举例见表3金的品位与常选用的分析手段表3含金量的范围(单位10-6)常选用的分析手段0.0005～2.0分光光度法.发射光谱法、原子吸收光谱法>2.0～30.0分光光度法、原子吸收光谱法、滴定(碘量)法、火试金称量法>30.0～100.0原子吸收光谱法、滴定(碘量)法、火试金称量法>100.0滴定(碘量)法、火试金重量法金矿测定时,试样的分解方法目前大体分为两种：一是干法即火法试金法;另一是湿法试金,下面分别简谈一下：1.干法—火试金法火试金法是一种液—液高温萃取浓聚法,既是样品熔解也是富集的方法.火试金虽然因一般实验室条件达不到,在我国使用并不普遍.但它是一个测定金品位的很好的、经典的、很成熟的、很准确的、速度快的方法,也是国标及世界各国普遍采用的标准方法, 世界各国在商品交易时都确信火试金测定的结果,它不仅适用于金矿的测定,也适用于需要测定金的各种其它原材料和产品.用火试金测定矿石中金的含量,一般含量高的较准确,低含量误差较大.许多规程提到>1g/t的样品都可用火试金准确测定品位.火试金在我国不易普遍主要障碍是设备投入的费用高,实际上火试金所必须的两个设备：①高温炉(要求最高使用温度为1350℃)②感量十万分之一的精密天平.现已有很好的国产货供应,价格一般化验室也可接受,建议中型以上的专业金矿化验室,应该具有火试金测定金的能力.含金量>2×10-6时,一般火试金都可得到准确测定结果.火试金有铅试金、锍试金、锑试金、铋试金等方法,常用铅试金和锑试金.一.铅试金：一般操作过程主要分为1.配料2.高温熔融熔炼3.灰吹4.分金及称量等几步操作,下面分别简述:1. 配料：⑴配料有关名词：①硅酸度：硅酸度是指炉渣中酸组分(SiO2)氧与碱组分氧(2RO…)之比,称硅酸度或硅度.硅酸度=炉渣中酸组分氧/炉渣中碱组分氧... 硅酸盐的硅酸度表4岩石名称(以SiO2与RO比值命名) 硅酸度岩石的化学组成(R-二价碱金属素)碱式硅酸盐(亚硅酸盐) 0.5 4RO·SiO2中性硅酸盐1.0 2RO·SiO2被半硅酸盐1.5 RO·SiO2两倍硅酸盐2.0 2RO·2SiO2三倍硅酸盐3.0 2RO·3SiO2②还原力：还原力是通过还原力试验得到的,试验:称取10g碳酸钠+60g氧化铅+5g硼砂+4g二氧化硅+ 5g试样于粘土坩埚中混匀,加7～10g覆盖剂(硼砂)熔融(1000℃～1100℃),倒入铁模中取出铅扣,捶去熔渣,秤铅扣量,代入还原力公式计算得还原力.铅扣质量(g)F( 还原力)=试样质量(g)③氧化力：氧化力是通过氧化力试验得到的,试验:称取15g碳酸钠+50g氧化铅+7g硼砂+5g二氧化硅+2g淀粉+10g试样混匀,加7～10g覆盖剂熔融(条件同还原力试验),熔体倒入铁模中,取出铅扣,捶去熔渣称量,代入氧化力公式计算得氧化力.铅扣质量(g)氧化力=试样质量(g)④氧化铅空白值：新使用的氧化铅要测定它的含金量(空白值),取三份测定金取平均值.以上提到的目的是为了合理配料,熔融时能生成流动性好,能与铅很好分离,能使金完全为铅捕⑵计算：可根据试样量和化学组成按下面的方法计算所需试剂的加入量.①碳酸钠(加入量)=G×(1.5～2.0) 式中G—试样量(g)②氧化铅(加入量)=F×G×1.1+30 F—还原力还原力低时氧化铅的加入量不应少于80g,含铜量高时除生成30g 铅扣需要的氧化铅量外,还要补加30—50倍铜量的氧化铅.③玻璃粉(二氧化硅)(加入量)：先计算熔融过程中生成金属氧化物及加入的碱性熔剂,在0.5—1硅酸度所需的二氧化硅总量,减去试样中所含二氧化硅量,即为需加入的二氧化硅量.次量的1/3用硼砂代替,另外2/3按0.4g二氧化硅相当于1g玻璃粉还算出玻璃粉加入量(石英砂不用换算以二氧化硅计).④硼砂加入量=需加入的二氧化硅量×1/3÷0. 39,但不能少于5g.⑤硝酸钾(加入量)=G×F—30 式中G—试样量(g)4 F—还原力⑥加入银的量:一般加入mg量的银,即加入含银5mg/ml的硝酸银1ml.实际上试样含银高时可不加.为了金捕集的完全,除了加够氧化铅生成所希望大小的铅扣外,加银量的多少也是非常重要的,试验证明Ag/Au>3,最少不能1mg～10mg >10mg～50mg >50mg 银+金(银加入比例) 20+1或30+1 10+1 6+1 4+1 3+1②在分金操作中,各种方法都使用硝酸只是各方法使用的浓度不同或一次两次的区别,. 当分金时出现合质金薄片不溶解并呈黑色整块或分金后留下来的金薄片不是黑色残渣,而是带黄色的整块时,说明分金失败或分金不完全.这时应取出合质金块(薄片),加适量银用铅皮包裹,重新进行灰吹和分金.③补正试验:遇高含量金矿,分金后称量的结果偏低,往往误认为是分金失误或分金损失,实际上有时高含量金矿在熔融过程中会损失,这只有发生在金含量大于10×10-6时才会有.遇这种情况需做补正试验,所谓补正试验就是将熔渣和灰皿中吸收氧化铅部分带走的金回收加以补正.就是将脱铅后的熔渣及灰皿中吸收氧化铅部分的灰皿捣碎,倒入粘土坩埚中加40g氧化铅;50g硼砂;3～4g淀粉搅拌均匀,加0.2ml 硝酸银溶液(15g/L),覆盖一层覆盖剂,重新进行熔融、灰吹、分金.将回收的金加在被补正样品的结果中.金含量大于10×10-6的样品不一定都需做补正试验,实际上许多含金量高的样品不需要做补正试验,只要铅扣的量够,银量加的充分一般不会偏低,只有很少数样品才需要做补正试验.5.以下就铅试金为例谈谈在火试金的过程中,需要严格控制的因素：⑴金的损失及防止：(一)配料不均匀时损失(飞散)及克服：可将试样和熔剂(配料)放在约一克,长×宽为30×30cm的聚乙烯袋中,缚紧袋口,剧烈摇晃5分钟即可均匀,然后连袋防入坩埚中熔融,袋的还原能力算在内.(二)熔融过程的损失及克服：①铅扣大小的影响：一般铅扣20～35克之间损失小.当称样量50克时,28克粗铅(铅扣)可以扑集全部金,铅扣小于15克时,金回收率减少.称样量15克时,铅扣需23克.称样量30克时,铅扣需30克,当试样量在70～100克时,铅扣量为试样量的40%这样才能保证金被全部捕集.②熔融温度的影响：一般认为1160℃为熔融最佳温度,这时金的平均损失只有0.63%.低于1160℃损失增大：例1093℃时损失为0.81%;1038℃时损失为0.91%.这主要是因为熔渣粘度过大金不易下降到铅扣中所致.高于1160℃损失也会增大为0.88%.在实际操作中要灵活掌握温度,在考虑温度的同时要结合考虑其他因素.并非温度高或低就好,总之必须要有利于金富集于铅扣中.③熔融时间对金损失的影响:：当熔融温度达到:1160℃后以保持1～2h最好,1.5h时平均损失为0.55%,>1.5h损失率增加为0.70%,在实际操作中往往是注意了最终的熔融温度和保温的时间,常忽略了造渣期间的保温时间(造渣温度600℃～700℃最好).④覆盖剂的影响:一般覆盖剂用食盐或硼砂,实际上食盐在高温时会使银挥发,含铅时会生成有毒的挥发性的铅氯化物(PbCl2)污染环境,所以提出最好使用硼砂+苏打(10+15)做覆盖剂.⑤金在渣和坩埚中的损失：控制好最终熔融温度可减少损失,940℃平均损失为0.39%;1000℃～1060℃平均损失为0.195%、1200℃～1300℃平均损失为0.146%.⑥铅扣整形时平均损失:0.094%.(三)火试金会吹过程中金的损失及克服：①灰吹的温度影响：一般是温度越高损失越大,应在尽可能低的温度下灰吹,以铅扣不冻结为度,一般控制在800℃～850℃.②金和银的比例对金损失的影响：例1000℃灰吹,不加银损失为1.2%,有十倍金量的银存在时灰吹金损失只有0.62%,有二十倍金量的银存在时灰吹金损失0.60%,有三十倍金量的银存在时灰吹金损0.58%,所以一般加入金量3倍以上的银防止灰吹时金的损失为宜.③铅扣中杂质的影响：由粗金火试金精炼灰吹时的数据可见一斑,当Cu5×10=6;银>10×10-6.2.方法提要：火法—铅试金是经典、成熟、精确的方法,试样经配料、熔炼得到适当量的含有贵金属的铅扣,经灰吹后得金+银合粒称量得金银合量.金银合粒用稀硝酸处理银溶解达到分金的目的,残留的金经灼烧称量为金量.金银合量—金量=银量.3.试剂(也可用工业纯,应通过40目筛孔)及作用、设备3.1氧化铅熔炼中生成铅扣,聚集下沉时扑集金银聚集于铅扣中.3.2二氧化硅或玻璃粉强碱性熔剂,熔炼时与金属氧化物生成硅酸盐是熔渣的主要成分.3.3碳酸钠强碱性助熔剂可分解金属氧化物和硅酸盐,并可除硫.3.4硼砂和硅酸盐结合呈盐基性熔剂又是酸性熔剂,降低造渣熔点增加熔融物流动性3.5硝酸钾强氧化剂.1g硝酸钾可使3.5～4.0g 铅氧化成氧化铅,熔点339℃.3.6小麦粉(面粉)还原剂1g 可还原生成10～12g铅.3.7 铁钉4寸,脱硫剂和还原剂.3.8覆盖剂食盐或硼砂[最好使用硼砂+苏打(10+15)作覆盖剂],盖在试料最上层隔绝空气防止被还原物质再氧化.3.9硝酸φ(NNO3)=30% 取硝酸(ρ1.40g/ml)30ml,以水稀释至100ml3.10硝酸ф(NNO3)=10% 取硝酸(ρ1.40g/ml)10ml,以水稀释至100ml3.11纯银(含量99.99%)溶液：称取5.00g纯银用50ml硝酸溶解后,再加50ml硝酸稀释至1000ml,此溶液ρAg=5mg/ml 加入3倍金量,可使银完全熔解,消除熔炼过程中金包银导致分金失败.3.12试金炉最高工作温度1350℃3.13试金耐火坩锅一般用4#.3.14铸铁模3.15 灰皿(或镁砂灰皿)骨灰皿：骨灰(牛羊骨通过48目筛)+400#普通硅酸盐水泥按质量(3+7)的比例混匀,加适量(约10%)水充分拌匀,用灰皿机压制成型(干皿为50～60g).制成的灰皿置于通风的荫处风干三个月后使用,不能烘烤暴晒和接触有酸雾的气体,有裂隙的灰皿不能使用.(注：镁砂灰皿参照前面文章)3.16微量天平(精密) 分度值0.01mg4.试样样品应用金矿化验样样特别程序加工粉碎、缩分、研磨至通过200目筛孔,送化验试样总量大于500g(并保存付样),待测定的部分试样还应于100℃～110℃烘干1h,于干燥器中冷却至室温,并保存于干燥器中.5.分析步骤5.1试料称取试样30.00g(m)5.2空白试验随同试料作不少于二份空白试验,所取试剂必须来自同一瓶试剂5.3配料：根据不同试样(确定配料方案前应先作光谱等试验以了解矿石及试样的类型及主要组成)选择不同的配料方案,特殊的矿种及试样需经熔融试验后才能经计算和实验进一步确定配料方案.常见矿石配料方案可参见下表常见矿石配料(单位：g)矿石名称样品碳酸钠氧化铅硼砂玻璃粉面粉铁钉硝石食盐硅盐矿石30 50 45 10 2～5 3.0 30碳酸盐矿石30 45 45 5～10 10～15 3.0 30硫化矿30 55 30 10 15～20 3 30氧化矿30 45 45 10 10～20 3.0～4.0 30铬铁矿30 60 45 20 35～40 3.0～4.0 30橄榄辉岩30 45 45 15 20～25 3.0 30选矿样精矿30 50 30 8 15～20 35.4铅试金—分离富集5.4.配料：确定配料方案后,将样品与所需配料倒入一广口瓶中混匀,倒入试金坩锅(3.13)中,加1ml纯银溶液(3.11)(若样品含银量大于含金量的3倍以上可不加),用20g覆盖剂或食盐(3.8)洗刷配料瓶并均匀地盖在试金坩锅(3.13)的试料上面.同批带空白.5.4.2熔炼：将试金坩锅(3.13)置于已升温至600～800℃的试金炉(3.12)内,于800℃左右保温1h,接着继续升温至1050℃时保温10min后出炉(熔炼时间最好不超过2h,否则已还原的金属铅会重新氧化).将熔融体倒入铸铁模(3.14)中,冷却后取出熔融物冷却块下面的铅扣.将铅扣锤成正立方形,称量(铅扣应为25g左右).5.4.3灰吹：将灰皿(3.15)编号后放入已升温到850～900℃的高温炉(马弗炉)中预热30min,然后依次将铅扣放在相应编号的灰皿(3.15)中(进行灰吹),关闭炉门1～2min,待铅扣完全熔化脱模后,半开炉门控制在850℃进行灰吹,特别在灰吹接近终了时温度一定不低于800～850℃(温度过低会使所生成的氧化铅不仅不能和熔铅分离,反而将铅包住并立即凝固产生‘冻结’现象.若此现象发生,应重新在800～850℃灰吹).当氧化铅全部被灰皿(3.15)吸收后,会立即显出金、银合粒的闪亮光(即是灰吹完结).取出灰皿、冷却.取出金、银合粒.5.4.4 合粒称量：刷干净粘附金、银合粒上的杂物,于微量天平(3.16)称量(m1)5.4.5分金及金粒称量：将清洁的金、银合粒,放入清洁的30ml 磁坩锅中,用热水洗涤几次金、银合粒置于沸水浴上,加10～15ml沸热的硝酸(3.10),盖盖于沸水浴上加热至银完全溶解,小心倾出酸溶液,再加5～10ml沸热的硝酸(3.9),继续于沸水浴上加热15～20min,取下、冷却,小心倾出酸溶液,并用热蒸馏水洗涤金粒5～6次,于电炉上烘干磁坩锅后,将坩锅放入650℃的马弗炉(高温炉)中灼烧10min,取出冷却.小心仔细地将金粒移在微量天平上称量即为金的含量(m2).6.结果计算：金品位计算：式中：m2—微量天平上称得金粒质量,μg;m—试样量,g.银含量计算：式中：m1—微量天平上称得金银合粒质量,μg; m2—微量天平上称得金粒质量,μg;m—试样量,g.注：因为铅试金是非常好的富集金的方法,当称量金粒量m2。

火试金安全操作规程火试金是一项常见的实验操作，用于测试各种材料在高温条件下的耐热性能。

然而，由于涉及到热源、火焰和材料，火试金操作具有一定的风险性。

为了确保实验操作的安全，以下是火试金的安全操作规程。

一、实验前准备1.明确实验目的和要求，了解所用材料的耐热性能。

2.将实验所需的设备、试剂和材料准备齐全，并检查其安全性能。

3.穿戴防护设备，包括防火服、耐高温手套、护目镜和防火鞋等。

二、实验环境要求1.选择通风良好、无火源和易燃物的实验室进行火试金操作。

2.确保实验区域整洁有序，避免杂物阻碍行动。

3.在实验区域设置明显的安全警示标志，禁止他人靠近。

三、操作步骤1.仔细阅读实验操作手册，熟悉实验步骤和注意事项。

2.按照操作手册上的要求正确搭建实验装置，并将其固定牢固。

3.检查实验装置各部分的连接是否牢固，无泄漏和松动现象。

4.将试样放置在实验装置中，并确保与火焰的接触面积均匀。

5.点火前，确保周围没有易燃物，并准备好灭火器材。

6.在点火前，将试样所在区域的温度计放置好，并确保其正常工作。

7.使用点火器具进行点火，注意不要将火焰直接接触到试样。

8.点火后，迅速确认实验装置是否工作正常，火焰是否稳定。

9.实验过程中，注意观察实验装置的工作状态，注意防火安全。

四、应急措施1.如发生火焰不稳定、试样燃烧过程异常或安全问题，立即中止实验。

2.在实验区域放置足够数量、种类齐全的灭火器材，并确保其可用。

3.如发生火灾，立即采取相应的灭火措施，报警并将周围人员疏散到安全地点。

4.遇到伤害事故，立即进行急救，并及时送医院进行治疗。

五、实验结束后1.实验结束后，及时清理实验区域，将设备、试剂和材料归位整理。

2.关闭电源和气源，并断开所有与实验装置相连的管路。

3.对实验设备进行检查和维护，确保其正常和安全使用。

4.将实验产生的废弃物正确处理，严禁乱丢弃或直接排放。

六、注意事项1.严禁在没有专业人员指导的情况下进行火试金实验。

The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process.编订：XXXXXXXX20XX年XX月XX日火试金安全操作规程简易版火试金安全操作规程简易版温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。

文档下载完成后可以直接编辑，请根据自己的需求进行套用。

1、准备粘土坩埚时，戴好手套，以防毛边划伤。

2、配料时，称取试剂应在通风柜中进行，砝码应轻拿轻放，以免跌落。

3、混样时，试剂瓶要拿稳，以免碰伤手。

4、搬取粘土坩埚盒时，应注意不要打翻，以免砸伤。

5、开炉前，启动轴流风机，检查变频器的频率是否正常。

6、启动智能温控仪，观察电压、电流、温度是否正常；若有异常，立即切断电源，并通知维修人员处理。

7、检修试金炉体时，先切断电源，使炉体完全冷却。

8、放进或取出坩埚、灰皿时，先切断电源；坩埚或灰皿钳不能举得太高，以免碰断硅碳棒。

9、工作完毕，必须确认试金炉开关及总电源已断开。

10、配制硝酸时，应将硝酸慢慢沿杯壁倒入水中，以防溅烧皮肤。

11、加酸时，应断开电炉电源，以免触电。

12、取放瓷坩埚及滴定时，应轻取轻放，避免坩埚倾倒。

13、称金时，不得碰破天平门玻璃。

14、严禁闲人进入试金房，严禁学徒工独立操作。

该位置可填写公司名或者个人品牌名Company name or personal brand name can be filled in this position。

火法试金步骤范文一、准备材料1.基础材料：试品、标准试剂、溶剂等。

2.实验仪器：燃烧器具、热分解炉、化学分析天平、滴定管等。

3.安全措施：安全眼镜、手套、实验服等。

二、设备搭建1.安装并校准仪器：安装并校准化学分析天平，校准燃烧器具的气流速度和温度。

2.炉温设定：根据试样的热分解温度，设定热分解炉的温度范围。

3.样品准备：将试样研磨成细粉末，确保样品的均匀性和代表性。

三、实施热处理1.放入试品：将试品放入热分解炉中，并设置相应的加热时间和温度升降速度。

2.热分解：根据试样的性质和要求，进行热分解反应，将无机物或有机物热分解为气态或液态产物。

3.收集产物：将热分解产物冷凝收集，使用溶剂将产物溶解或析出。

4.副产物处理：对产物中的副产物进行处理，如去除杂质、过滤固体等。

四、分析结果1.准备标准试剂：根据试样的需要，准备适当浓度的标准试剂，用于与试样进行比较和分析。

2.溶解试样：将分析样品溶解于合适的溶剂中，使其溶解度适当且容易操作。

3.滴定分析：根据试样的特性，选择适当的滴定方法，用标准试剂进行滴定分析。

4.结果计算：根据滴定过程中标准试剂的消耗量，计算出样品中所含物质的含量。

5.结果验证：对结果进行统计和验证，确保结果的可靠性和准确性。

在进行火法试金的过程中1.安全措施：在实验过程中，注意佩戴安全眼镜、手套和实验服，防止化学物质对身体造成伤害。

2.仪器校准：在操作之前，确保仪器设备已经校准，准确度和精度达到要求。

3.样品准备：样品的均匀性和代表性对分析结果至关重要，应该注意样品准备的细节，确保样品质量。

4.数据处理：在获取结果之后，对结果进行仔细处理和分析，排除可能的误差，确保结果的准确性。

5.结果解释：对于分析结果的解释和评估，应该综合考虑实验过程中可能出现的干扰因素并进行合理的解释。

总结：火法试金是一种常用的金属及非金属材料分析方法，通过高温热分解将试样转化为气体或液体产物，并通过化学分析手段对产物进一步分析，从而获得所研究物质中其中一种成分的含量或比例。

火法试金步骤测定金矿品位的方法简谈：实践证明取样代表性的问题在金矿测定中很重要,在(一)中简谈了制备具有代表性的化验样品的问题.既是制备好的化验样,在测定时取样代表性也是不能忽略的,由于金矿中金的不均匀的特点,为保证测定结果的准确性和可靠性需大取样量.一般湿法试金取样量在10～30g,(当品位为Au≥0.5×10-6时,取样量≥25g,只有当品位Au≥10×10-6时才可以减少,但最少也不能低于10g,分散流化学探矿样品在5～10g).火试金取样量为30～50g.众所周知,不同含量的样品,由于方法的灵敏度不同,需用不同的测定手段.金矿测定更应重视测定手段的选择,需适当,否则会造成偏差或失败.举例见表3金的品位与常选用的分析手段表3含金量的范围(单位10-6)常选用的分析手段0.0005～2.0分光光度法.发射光谱法、原子吸收光谱法>2.0～30.0分光光度法、原子吸收光谱法、滴定(碘量)法、火试金称量法>30.0～100.0原子吸收光谱法、滴定(碘量)法、火试金称量法>100.0滴定(碘量)法、火试金重量法金矿测定时,试样的分解方法目前大体分为两种：一是干法即火法试金法;另一是湿法试金,下面分别简谈一下：1.干法—火试金法火试金法是一种液—液高温萃取浓聚法,既是样品熔解也是富集的方法.火试金虽然因一般实验室条件达不到,在我国使用并不普遍.但它是一个测定金品位的很好的、经典的、很成熟的、很准确的、速度快的方法,也是国标及世界各国普遍采用的标准方法, 世界各国在商品交易时都确信火试金测定的结果,它不仅适用于金矿的测定,也适用于需要测定金的各种其它原材料和产品.用火试金测定矿石中金的含量,一般含量高的较准确,低含量误差较大.许多规程提到>1g/t的样品都可用火试金准确测定品位.火试金在我国不易普遍主要障碍是设备投入的费用高,实际上火试金所必须的两个设备：①高温炉(要求最高使用温度为1350℃)②感量十万分之一的精密天平.现已有很好的国产货供应,价格一般化验室也可接受,建议中型以上的专业金矿化验室,应该具有火试金测定金的能力.含金量>2×10-6时,一般火试金都可得到准确测定结果.火试金有铅试金、锍试金、锑试金、铋试金等方法,常用铅试金和锑试金.一.铅试金：一般操作过程主要分为1.配料2.高温熔融熔炼3.灰吹4.分金及称量等几步操作,下面分别简述:1. 配料：⑴配料有关名词：①硅酸度：硅酸度是指炉渣中酸组分(SiO2)氧与碱组分氧(2RO…)之比,称硅酸度或硅度.硅酸度=炉渣中酸组分氧/炉渣中碱组分氧... 硅酸盐的硅酸度表4岩石名称(以SiO2与RO比值命名) 硅酸度岩石的化学组成(R-二价碱金属素)碱式硅酸盐(亚硅酸盐) 0.5 4RO·SiO2中性硅酸盐1.0 2RO·SiO2被半硅酸盐1.5 RO·SiO2两倍硅酸盐2.0 2RO·2SiO2三倍硅酸盐3.0 2RO·3SiO2②还原力：还原力是通过还原力试验得到的,试验:称取10g碳酸钠+60g氧化铅+5g硼砂+4g二氧化硅+ 5g试样于粘土坩埚中混匀,加7～10g覆盖剂(硼砂)熔融(1000℃～1100℃),倒入铁模中取出铅扣,捶去熔渣,秤铅扣量,代入还原力公式计算得还原力.铅扣质量(g)F( 还原力)=试样质量(g)③氧化力：氧化力是通过氧化力试验得到的,试验:称取15g碳酸钠+50g氧化铅+7g硼砂+5g二氧化硅+2g淀粉+10g试样混匀,加7～10g覆盖剂熔融(条件同还原力试验),熔体倒入铁模中,取出铅扣,捶去熔渣称量,代入氧化力公式计算得氧化力.铅扣质量(g)氧化力=试样质量(g)④氧化铅空白值：新使用的氧化铅要测定它的含金量(空白值),取三份测定金取平均值.以上提到的目的是为了合理配料,熔融时能生成流动性好,能与铅很好分离,能使金完全为铅捕⑵计算：可根据试样量和化学组成按下面的方法计算所需试剂的加入量.①碳酸钠(加入量)=G×(1.5～2.0) 式中G—试样量(g)②氧化铅(加入量)=F×G×1.1+30 F—还原力还原力低时氧化铅的加入量不应少于80g,含铜量高时除生成30g 铅扣需要的氧化铅量外,还要补加30—50倍铜量的氧化铅.③玻璃粉(二氧化硅)(加入量)：先计算熔融过程中生成金属氧化物及加入的碱性熔剂,在0.5—1硅酸度所需的二氧化硅总量,减去试样中所含二氧化硅量,即为需加入的二氧化硅量.次量的1/3用硼砂代替,另外2/3按0.4g二氧化硅相当于1g玻璃粉还算出玻璃粉加入量(石英砂不用换算以二氧化硅计).④硼砂加入量=需加入的二氧化硅量×1/3÷0. 39,但不能少于5g.⑤硝酸钾(加入量)=G×F—30 式中G—试样量(g)4 F—还原力⑥加入银的量:一般加入mg量的银,即加入含银5mg/ml的硝酸银1ml.实际上试样含银高时可不加.为了金捕集的完全,除了加够氧化铅生成所希望大小的铅扣外,加银量的多少也是非常重要的,试验证明Ag/Au>3,最少不能1mg～10mg >10mg～50mg >50mg 银+金(银加入比例) 20+1或30+1 10+1 6+1 4+1 3+1②在分金操作中,各种方法都使用硝酸只是各方法使用的浓度不同或一次两次的区别,. 当分金时出现合质金薄片不溶解并呈黑色整块或分金后留下来的金薄片不是黑色残渣,而是带黄色的整块时,说明分金失败或分金不完全.这时应取出合质金块(薄片),加适量银用铅皮包裹,重新进行灰吹和分金.③补正试验:遇高含量金矿,分金后称量的结果偏低,往往误认为是分金失误或分金损失,实际上有时高含量金矿在熔融过程中会损失,这只有发生在金含量大于10×10-6时才会有.遇这种情况需做补正试验,所谓补正试验就是将熔渣和灰皿中吸收氧化铅部分带走的金回收加以补正.就是将脱铅后的熔渣及灰皿中吸收氧化铅部分的灰皿捣碎,倒入粘土坩埚中加40g氧化铅;50g硼砂;3～4g淀粉搅拌均匀,加0.2ml 硝酸银溶液(15g/L),覆盖一层覆盖剂,重新进行熔融、灰吹、分金.将回收的金加在被补正样品的结果中.金含量大于10×10-6的样品不一定都需做补正试验,实际上许多含金量高的样品不需要做补正试验,只要铅扣的量够,银量加的充分一般不会偏低,只有很少数样品才需要做补正试验.5.以下就铅试金为例谈谈在火试金的过程中,需要严格控制的因素：⑴金的损失及防止：(一)配料不均匀时损失(飞散)及克服：可将试样和熔剂(配料)放在约一克,长×宽为30×30cm的聚乙烯袋中,缚紧袋口,剧烈摇晃5分钟即可均匀,然后连袋防入坩埚中熔融,袋的还原能力算在内.(二)熔融过程的损失及克服：①铅扣大小的影响：一般铅扣20～35克之间损失小.当称样量50克时,28克粗铅(铅扣)可以扑集全部金,铅扣小于15克时,金回收率减少.称样量15克时,铅扣需23克.称样量30克时,铅扣需30克,当试样量在70～100克时,铅扣量为试样量的40%这样才能保证金被全部捕集.②熔融温度的影响：一般认为1160℃为熔融最佳温度,这时金的平均损失只有0.63%.低于1160℃损失增大：例1093℃时损失为0.81%;1038℃时损失为0.91%.这主要是因为熔渣粘度过大金不易下降到铅扣中所致.高于1160℃损失也会增大为0.88%.在实际操作中要灵活掌握温度,在考虑温度的同时要结合考虑其他因素.并非温度高或低就好,总之必须要有利于金富集于铅扣中.③熔融时间对金损失的影响:：当熔融温度达到:1160℃后以保持1～2h最好,1.5h时平均损失为0.55%,>1.5h损失率增加为0.70%,在实际操作中往往是注意了最终的熔融温度和保温的时间,常忽略了造渣期间的保温时间(造渣温度600℃～700℃最好).④覆盖剂的影响:一般覆盖剂用食盐或硼砂,实际上食盐在高温时会使银挥发,含铅时会生成有毒的挥发性的铅氯化物(PbCl2)污染环境,所以提出最好使用硼砂+苏打(10+15)做覆盖剂.⑤金在渣和坩埚中的损失：控制好最终熔融温度可减少损失,940℃平均损失为0.39%;1000℃～1060℃平均损失为0.195%、1200℃～1300℃平均损失为0.146%.⑥铅扣整形时平均损失:0.094%.(三)火试金会吹过程中金的损失及克服：①灰吹的温度影响：一般是温度越高损失越大,应在尽可能低的温度下灰吹,以铅扣不冻结为度,一般控制在800℃～850℃.②金和银的比例对金损失的影响：例1000℃灰吹,不加银损失为1.2%,有十倍金量的银存在时灰吹金损失只有0.62%,有二十倍金量的银存在时灰吹金损失0.60%,有三十倍金量的银存在时灰吹金损0.58%,所以一般加入金量3倍以上的银防止灰吹时金的损失为宜.③铅扣中杂质的影响：由粗金火试金精炼灰吹时的数据可见一斑,当Cu5×10=6;银>10×10-6.2.方法提要：火法—铅试金是经典、成熟、精确的方法,试样经配料、熔炼得到适当量的含有贵金属的铅扣,经灰吹后得金+银合粒称量得金银合量.金银合粒用稀硝酸处理银溶解达到分金的目的,残留的金经灼烧称量为金量.金银合量—金量=银量.3.试剂(也可用工业纯,应通过40目筛孔)及作用、设备3.1氧化铅熔炼中生成铅扣,聚集下沉时扑集金银聚集于铅扣中.3.2二氧化硅或玻璃粉强碱性熔剂,熔炼时与金属氧化物生成硅酸盐是熔渣的主要成分.3.3碳酸钠强碱性助熔剂可分解金属氧化物和硅酸盐,并可除硫.3.4硼砂和硅酸盐结合呈盐基性熔剂又是酸性熔剂,降低造渣熔点增加熔融物流动性3.5硝酸钾强氧化剂.1g硝酸钾可使3.5～4.0g 铅氧化成氧化铅,熔点339℃.3.6小麦粉(面粉)还原剂1g 可还原生成10～12g铅.3.7 铁钉4寸,脱硫剂和还原剂.3.8覆盖剂食盐或硼砂[最好使用硼砂+苏打(10+15)作覆盖剂],盖在试料最上层隔绝空气防止被还原物质再氧化.3.9硝酸φ(NNO3)=30% 取硝酸(ρ1.40g/ml)30ml,以水稀释至100ml3.10硝酸ф(NNO3)=10% 取硝酸(ρ1.40g/ml)10ml,以水稀释至100ml3.11纯银(含量99.99%)溶液：称取5.00g纯银用50ml硝酸溶解后,再加50ml硝酸稀释至1000ml,此溶液ρAg=5mg/ml 加入3倍金量,可使银完全熔解,消除熔炼过程中金包银导致分金失败.3.12试金炉最高工作温度1350℃3.13试金耐火坩锅一般用4#.3.14铸铁模3.15 灰皿(或镁砂灰皿)骨灰皿：骨灰(牛羊骨通过48目筛)+400#普通硅酸盐水泥按质量(3+7)的比例混匀,加适量(约10%)水充分拌匀,用灰皿机压制成型(干皿为50～60g).制成的灰皿置于通风的荫处风干三个月后使用,不能烘烤暴晒和接触有酸雾的气体,有裂隙的灰皿不能使用.(注：镁砂灰皿参照前面文章)3.16微量天平(精密) 分度值0.01mg4.试样样品应用金矿化验样样特别程序加工粉碎、缩分、研磨至通过200目筛孔,送化验试样总量大于500g(并保存付样),待测定的部分试样还应于100℃～110℃烘干1h,于干燥器中冷却至室温,并保存于干燥器中.5.分析步骤5.1试料称取试样30.00g(m)5.2空白试验随同试料作不少于二份空白试验,所取试剂必须来自同一瓶试剂5.3配料：根据不同试样(确定配料方案前应先作光谱等试验以了解矿石及试样的类型及主要组成)选择不同的配料方案,特殊的矿种及试样需经熔融试验后才能经计算和实验进一步确定配料方案.常见矿石配料方案可参见下表常见矿石配料(单位：g)矿石名称样品碳酸钠氧化铅硼砂玻璃粉面粉铁钉硝石食盐硅盐矿石30 50 45 10 2～5 3.0 30碳酸盐矿石30 45 45 5～10 10～15 3.0 30硫化矿30 55 30 10 15～20 3 30氧化矿30 45 45 10 10～20 3.0～4.0 30铬铁矿30 60 45 20 35～40 3.0～4.0 30橄榄辉岩30 45 45 15 20～25 3.0 30选矿样精矿30 50 30 8 15～20 35.4铅试金—分离富集5.4.配料：确定配料方案后,将样品与所需配料倒入一广口瓶中混匀,倒入试金坩锅(3.13)中,加1ml纯银溶液(3.11)(若样品含银量大于含金量的3倍以上可不加),用20g覆盖剂或食盐(3.8)洗刷配料瓶并均匀地盖在试金坩锅(3.13)的试料上面.同批带空白.5.4.2熔炼：将试金坩锅(3.13)置于已升温至600～800℃的试金炉(3.12)内,于800℃左右保温1h,接着继续升温至1050℃时保温10min 后出炉(熔炼时间最好不超过2h,否则已还原的金属铅会重新氧化).将熔融体倒入铸铁模(3.14)中,冷却后取出熔融物冷却块下面的铅扣.将铅扣锤成正立方形,称量(铅扣应为25g左右).5.4.3灰吹：将灰皿(3.15)编号后放入已升温到850～900℃的高温炉(马弗炉)中预热30min,然后依次将铅扣放在相应编号的灰皿(3.15)中(进行灰吹),关闭炉门1～2min,待铅扣完全熔化脱模后,半开炉门控制在850℃进行灰吹,特别在灰吹接近终了时温度一定不低于800～850℃(温度过低会使所生成的氧化铅不仅不能和熔铅分离,反而将铅包住并立即凝固产生‘冻结’现象.若此现象发生,应重新在800～850℃灰吹).当氧化铅全部被灰皿(3.15)吸收后,会立即显出金、银合粒的闪亮光(即是灰吹完结).取出灰皿、冷却.取出金、银合粒.5.4.4 合粒称量：刷干净粘附金、银合粒上的杂物,于微量天平(3.16)称量(m1)5.4.5分金及金粒称量：将清洁的金、银合粒,放入清洁的30ml 磁坩锅中,用热水洗涤几次金、银合粒置于沸水浴上,加10～15ml沸热的硝酸(3.10),盖盖于沸水浴上加热至银完全溶解,小心倾出酸溶液,再加5～10ml沸热的硝酸(3.9),继续于沸水浴上加热15～20min,取下、冷却,小心倾出酸溶液,并用热蒸馏水洗涤金粒5～6次,于电炉上烘干磁坩锅后,将坩锅放入650℃的马弗炉(高温炉)中灼烧10min,取出冷却.小心仔细地将金粒移在微量天平上称量即为金的含量(m2).6.结果计算：金品位计算：式中：m2—微量天平上称得金粒质量,μg;m—试样量,g.银含量计算：式中：m1—微量天平上称得金银合粒质量,μg;m2—微量天平上称得金粒质量,μg;m—试样量,g.注：因为铅试金是非常好的富集金的方法,当称量金粒量m2。

火法试金火法试金不仅是古老的富集金银的手段.而且是金银分析的重要手段。

国内外的地质、矿山、金银冶炼厂都将它作为最可靠的分析方法广泛应用于生产。

一些国家已将该方法定为标准方法，我国在金精矿、俐精矿及首饰金、合质金中金的侧定上，也定为国家标准方法川。

随着科学技术的发展.分析金银的新技术越来越多.分析仪器也愈来愈先进，火试金法与其他方法比较.其操作程序较长并播要一定技巧.有许多分析工作者企图使用其他分析方法来代特火试金法。

然而，火试金法是不可替代的，对于高含皿金原料或纯金中金成分的侧定.其精确度和准确度为其他直接测定法所不及，在有关金银含且的仲裁分析中，火试金分析可以给出令争议各方信服的结果。

这是由于火试金法有许多其他分析手段所不具备的独特的优点:(1)取样代表性好。

金、银常以小于g/t盆级不均匀地存在于样品中.火试金法取样f大，一般取20-40g.甚至可取多至100g或100g以上的样品。

因此，样品代表性好，可把取样误差减小到最低限度.(2)适应性广。

几乎能适应所有的样品，从矿石、金梢矿到合质金，火试金法都能准确地进行金银的测定.包括那些目前用湿法分析还解决不了的辉锑矿在内。

对于纯金主成分的分析，火试金的分析同样可以获得满惫的结果，除了极个别的样品外，火试法几乎能适应所有的矿种。

(3)富集效率高。

达万倍以上.能将少A金银从含有大I基体元索的几十克样品中定It地富集到试金扣中，即使富集傲克f的金银，损失也很小，一般仅百分之几。

由于合位(或富集涟)的成分简单，有利于以后用各种侧试手段进行侧定。

(4)分析结果可命、准确度高。

南非兰德公司对纯金(大于99.9%)的常规分析，同一个样品的74次分析结果.标准偏差(S)0.0058%。

国内同类产品10次分析结果的S也在0.005%左右。

多年来，国内外一些学者企图用新的湿法化学分析或仪器分析去完全取代火试金法.但至今未能成功。

Werbicki等比较了溶液中Au的三种分析方法:AAS,ICP-AES和试金法，给出了18个实验室分析的每一种方法的标准偏差S.结果是ICP-AES和AAS法从本一致，但都比试金法稍差。
