安装完整图例大全

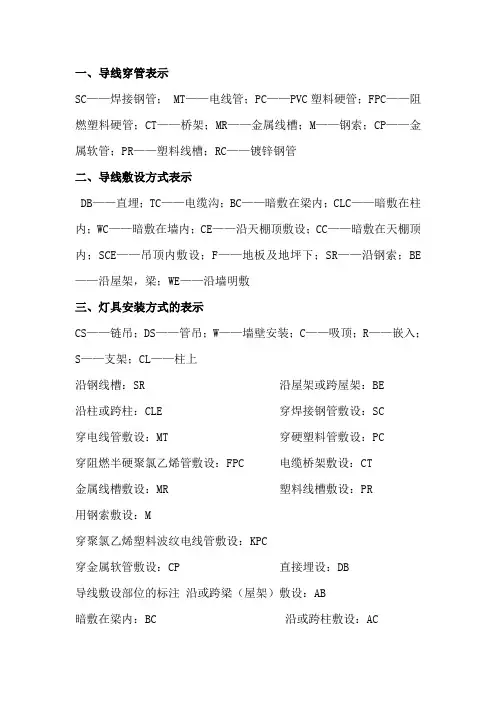

一、导线穿管表示SC——焊接钢管； MT——电线管；PC——PVC塑料硬管；FPC——阻燃塑料硬管；CT——桥架；MR——金属线槽；M——钢索；CP——金属软管；PR——塑料线槽；RC——镀锌钢管二、导线敷设方式表示DB——直埋；TC——电缆沟；BC——暗敷在梁内；CLC——暗敷在柱内；WC——暗敷在墙内；CE——沿天棚顶敷设；CC——暗敷在天棚顶内；SCE——吊顶内敷设；F——地板及地坪下；SR——沿钢索；BE ——沿屋架，梁；WE——沿墙明敷三、灯具安装方式的表示CS——链吊；DS——管吊；W——墙壁安装；C——吸顶；R——嵌入；S——支架；CL——柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC穿电线管敷设：MT 穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP 直接埋设：DB导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC 沿或跨柱敷设：AC暗敷设在柱内：CLC 电缆沟敷设：TC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC DTQ30——32/2P 这两个是两种塑壳断路器的型号HSM8——63C/3P 适用于照明回路中，为3极开关，额定电流为63A （3联开关）DTQ30——32/2P 也是塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编 75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套 75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVR R: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM 型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线） RVB 铜芯聚氯乙烯平型连接电线 RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆 ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆 AF －205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线五、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面——T，如：4×25——T矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,—37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,—37*1.5mm铠装屏蔽控制电缆KVVP——22,RVVP——22,KVVRP——22,KVVP2——22,KVVRP2——22 2*0.5,3*0.75,4*4,——————37*1.5mm铠装阻燃控制电缆;ZR——KVV22,ZR——KVV32,ZR——KVVR22 2*0.5,3*0.75,4*4,——————37*1.5mm 铠装阻燃屏蔽控制电缆; ZR——KVVP22,ZR——KVVRP22,ZR——KVVP2——22,ZR——KVVRP2——22 2*0.5,3*0.75,4*4,————————37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对———————2400对,0.4——0.5——0.6——0.7——0.8——0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对———800对0.4——0.5——0.6——0.7——0.8——0.9线径铠装阻燃通信电缆;ZR——HYA22,ZR——HYA23,ZR——HYA53,WDZ——HYA23,WDZ——HYA53 5对,10对———————2400对,0.4——0.5——0.6——0.7——0.8——0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对—————200对,0.5——0.6——0.7——0.8——0.9——1.0线径铠装计算机电缆；DJYVP22,ZR——DJYVP22,DJYVRP22,DJYPV22,ZR——DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR——DJYPVP22,ZR——DJYPVPR22 1*2*0.75 2*2*1.0 3*2*1.5 —————————30*2*1.5mm 铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32 4芯——6芯——8芯——9芯————————————6六、字符电路图符号大全：AAT——电源自动投入装置交流继电器AC——交流电 KV——电压继电器DC——直流电 L——线路FU——熔断器 QF——断路器G——发电机 QS——隔离开关M——电动机 T——变压器HG——绿灯 TA——电流互感器HR——红灯 TV——电压互感器HW——白灯 W——直流母线HP——光字牌 YC——合闸线圈K——继电器 YT——跳闸线圈KA(NZ)——电流继电器(负序零序) PQS——有功无功视在功率KD——差动继电器 EUI——电动势电压电流KF——闪光继电器 SE——实验按钮KH——热继电器 SR——复归按钮KM——中间继电器 f——频率KOF——出口中间继电器 Q——电路的开关器件KS——信号继电器 FU——熔断器KT——时间继电器 FR——热继电器KV(NZ)——电压继电器(负序零序) KM——接触器KP——极化继电器 KA——1、瞬时接触继电器KR——干簧继电器 2、瞬时有或无继电器KI——阻抗继电器 3、交流继电器KW(NZ)——功率方向继电器(负序零序) KT——延时有或无继电器KM——接触器 SB——按钮开关KA——瞬时继电器；瞬时有或无继电器； Q——电路的开关器件FU——熔断器KM——接触器直流母线——WBKA——1、瞬时接触继电器插接式(馈电)母线——WIB2、瞬时有或无继电器电力分支线——WP3、交流继电器照明分支线——WLKT——延时有或无继电器应急照明分支线——WE SB——按钮开关电力干线——WPMSA——转换开关照明干线——WLM电流表——PA 应急照明干线——WEM 电压表——PV 滑触线——WT有功电度表——PJ 合闸小母线——WCL无功电度表——PJR 控制小母线——WC频率表——PF 信号小母线——WS相位表——PPA 闪光小母线——WF最大需量表(负荷监控仪)——PM 事故音响小母线——WFS功率因数表——PPF 预报音响小母线——WPS有功功率表——PW 电压小母线——WV无功功率表——PR 事故照明小母线——WELM 无功电流表——PAR 避雷器——F声信号——HA 熔断器——FU光信号——HS 快速熔断器——FTF指示灯——HL 跌落式熔断器——FF红色灯——HR 限压保护器件——FV绿色灯——HG 电容器——C黄色灯——HY 电力电容器——CE蓝色灯——HB 正转按钮——SBF白色灯——HW 反转按钮——SBR连接片——XB 停止按钮——SBS插头——XP 紧急按钮——SBE插座——XS 试验按钮——SBT端子板——XT 复位按钮——SR电线电缆母线——W 限位开关——SQ接近开关——SQP 手动控制开关——SH时间控制开关——SK 液位控制开关——SL湿度控制开关——SM 压力控制开关——SP速度控制开关——SS 温度控制开关辅助开关——ST 电压表切换开关——SV 电流表切换开关——SA整流器——U 可控硅整流器——UR控制电路有电源的整流器——VC 变频器——UF变流器——UC 逆变器——UI电动机——M 异步电动机——MA同步电动机——MS 直流电动机——MD绕线转子感应电动机——MW 鼠笼型电动机——MC 电动阀——YM 电磁阀——YV防火阀——YF 排烟阀——YS电磁锁——YL 跳闸线圈——YT合闸线圈——YC 气动执行器——YPAYA电动执行器——YE 发热器件(电加热)——FH 照明灯(发光器件)——EL 空气调节器——EV电加热器加热元件——EE 感应线圈电抗器——L励磁线圈——LF 消弧线圈——LA滤波电容器——LL 电阻器变阻器——R电位器——RP 热敏电阻——RT光敏电阻——RL 压敏电阻——RPS接地电阻——RG 放电电阻——RD启动变阻器——RS 频敏变阻器——RF限流电阻器——RC 光电池热电传感器——B压力变换器——BP 温度变换器——BT速度变换器——BV 时间测量传感器——BT1BK 液位测量传感器——BL 温度测量传感器——BHBM。

至三单元至二单元至一单元下进上出```图集号页4新2001XD802QRQR至二单元至三单元至一单元60150150800150500400650QVQVQVPEN注：```N 要求按施工图）。1PENQVQVQVQRQVQVQVN上进上出PE4 或按5-7页选定。下进下出至二单元至一单元至三单元50180QRPEQVQVQVH电源箱平面图上下敲落孔按施工图穿线管至二单元3至一单元L2L1同B电源箱立面图上进下出至三单元 均由设计者定。 线于电缆的金属保护壳接通。 4、当选用铠装电缆时,应在箱内将接地 型号及进出线的形式 3、图中开关 穿线管 电缆 电线的规格 AP-3设6个,AP-4设8个（如施工图有 D89的出线孔,AP-1设2个,AP-2设4个, 进线孔;在各个箱体右后边的上下设 在左后角上下各做D89的敲落孔作为 650*600*180 800*600*180四个规格; 2、电源箱有400*600*180 500*600*180 1、电源箱的制做执行有关规定。2电源箱及其进出线布置示意图8页图集号新2001XD8022511525160160160160160140图集号页140箱体厚T12新2001XD802140131313注：133131QFQFQFQFQFQFBV-3*10-PR WCBV-1*2.5-PR WCBV-3*10-PR WCBV-3*10-PR WCBV-1*2.5-PR WCBV-1*2.5-PR WCBV-1*2.5-PR WCBV-3*10-PR WCBV-3*10-PR WCBV-1*2.5-PR WCBV-1*2.5-PR WCBV-3*10-PR WC 页表选用;3132电视箱电表箱系统示意图QFDZ47-10A/1PDZ47-20A/1PBV-2*2.5-SC WCBV-2*2.5-PR WCBV-1*2.5-PR WCBV-3*10-PR WCQF

SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HY AT23,NYA T53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

安装工程中最常用的图例大全安装工程施工图由设计说明，图例，平面图、系统图、局部设施、详图等组成。

要想学好安装工程预算，首先必须学会识图，本章就安装工程施工图如何识图进行讲解，通过学习做到能读得懂图。

第一节安装工程常用图例通过本节的学习，您将：了解安装工程常用图例；（一）机械设备安装工程图1.机械设备安装类常用图例说明：1. 机床一般在图纸里进行标号，然后在图纸下面列出机床设备2. 风机和泵是由三角形的底部至顶点方向流动。

（二）电气设备安装工程图2.电气设备安装类常见图例说明：1. 有些图例不是一种，像变压器，开关，灯等，由于篇幅问题不全列举，可以参考相关书籍。

2. 荧光灯不同的线数代表不同的灯管根数，电线也是代表导线根数。

3. 电气类的图例符号很多，从事这个专业的可以专门学习一下。

（三）热力设备和静置设备安装工程图3.热力设备和静置设备类常见图例（四）工业管道工程图4.工业管道类常见图例说明：有些图例利用字母表示管道类型，有些利用线性表示，如给水管和排水管，还可以有热水（R）,污水（W）,雨水（Y），空调供水（KG），空调回水（KH）等不再一一列举。

（五）消防工程消防类常用图例说明:1. 喷洒头，图上所列上面为闭式，下面为开式2. 报警阀画的是系统图表现形式。

3. 室内消防栓前面是平面图表现形式，后面是系统图表现形式。

（六）给排水、采暖、燃气工程图6.给排水、采暖、燃气类常用图例（七）通风空调工程图7.通风空调常用图例说明：1. 图中1空调设备左侧适用于不带转动部分的设备，右侧适用于带转动部分的设备。

2. 风机盘管的符号，现在很多设计院都是在上面进行标注，如FP-51WA等。

3. 风管仅表示平面图，根据风管截面的不同有圆形风管和矩形风管。

4. 图中14风管防火阀，通常表示的70C常开防火阀，旋转90C 即为常闭。

5. 图中15风管排烟阀，通常表示的280C常闭排烟阀，同样旋转90C即为常开。

（八）自动化控制仪表安装工程图8.自动化控制仪表类常用图例以上按专业分类简单的介绍一下安装类常用图例，是更深入了解安装工程的基础，只有熟悉图例的情况下才能看懂图，再进一步计算工程量，进行工程计价。
