2904回顺外段回风联巷贯通措施

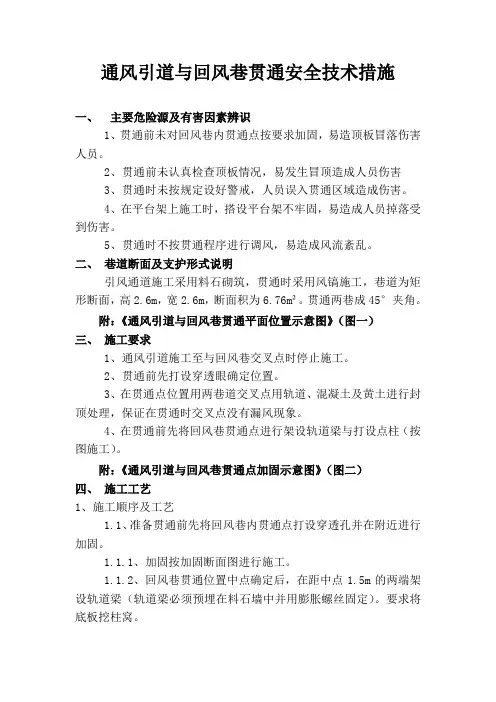

通风引道与回风巷贯通安全技术措施一、主要危险源及有害因素辨识1、贯通前未对回风巷内贯通点按要求加固，易造顶板冒落伤害人员。

2、贯通前未认真检查顶板情况，易发生冒顶造成人员伤害3、贯通时未按规定设好警戒，人员误入贯通区域造成伤害。

4、在平台架上施工时，搭设平台架不牢固，易造成人员掉落受到伤害。

5、贯通时不按贯通程序进行调风，易造成风流紊乱。

二、巷道断面及支护形式说明引风通道施工采用料石砌筑，贯通时采用风镐施工，巷道为矩形断面，高2.6m，宽2.6m，断面积为6.76m²。

贯通两巷成45°夹角。

附：《通风引道与回风巷贯通平面位置示意图》（图一）三、施工要求1、通风引道施工至与回风巷交叉点时停止施工。

2、贯通前先打设穿透眼确定位置。

3、在贯通点位置用两巷道交叉点用轨道、混凝土及黄土进行封顶处理，保证在贯通时交叉点没有漏风现象。

4、在贯通前先将回风巷贯通点进行架设轨道梁与打设点柱（按图施工）。

附：《通风引道与回风巷贯通点加固示意图》（图二）四、施工工艺1、施工顺序及工艺1.1、准备贯通前先将回风巷内贯通点打设穿透孔并在附近进行加固。

1.1.1、加固按加固断面图进行施工。

1.1.2、回风巷贯通位置中点确定后，在距中点1.5m的两端架设轨道梁（轨道梁必须预埋在料石墙中并用膨胀螺丝固定）。

要求将底板挖柱窝。

1.2、对两巷交叉点顶板进行封闭处理。

1.3、检查风门是否完好，保证风门开启。

1.4、检查风窗是否安装牢固，以免风窗开启将风窗吹落砸伤人员。

1.4、贯通前，派专人按照措施规定设警戒线，并挂警戒牌，杜绝闲杂人员在贯通区域逗留。

1.5、施工前当班安全员要核实警戒人员到位情况，确认安全警戒后，方可进行贯通作业。

1.6、贯通前，必须将贯通点前后各10m范围内的杂物、浮煤清理干净。

1.7、检查两巷顶板情况，采用风镐贯通，贯通要迅速，及时将断面扩大。

1.8、当贯通两平方后及时观测风流变化情况并关闭两道风门。

编号:HNCX-CS-Ⅱ-2012—山西潞安集团后堡煤业集中回风联络巷与集中回风巷贯通施工安全技术措施施工单位:湖南楚湘建设工程有限公司后堡煤业项目部编制日期：2012年2月8日集中回风联络巷与集中回风巷贯通施工安全技术措施总工程师：安全矿长:生产矿长: 机电矿长：通风矿长: 副总工程师：安全部：生产部：调度室：地测部：监理单位: 施工队负责人:审核：编制：集中回风联络巷与集中回风巷贯通施工安全技术措施我部施工的集中回风联络巷设计长度60.5m（中到中），截止2月7日8点班已施工19m，根据实测数据，还有39m即将与风井集中回风巷贯通,风井集中回风巷已停掘.为确保安全、顺利实现巷道贯通，特编写以下贯通施工安全技术措施。

一、技术参数集中回风联络巷实测方位角为25°42′39″，坡度为6°35′33″，贯通点标高为+1103.775m。

集中回风联络巷为矩形断面，采用综合机械化掘进，巷道净宽3200mm，净高为2900mm，净断面为9。

28m2，支护形式为锚网喷支护；集中回风巷为矩形断面,巷道净宽4000mm，净高2800mm,净断面11。

2m2,支护形式为锚网喷支护。

附图：集中回风联络巷与集中回风巷贯通示意图二、安全技术措施1、在巷道贯通之前，测量人员要做好测算工作,对贯通点进行一次导线复核测量，检查巷道中、腰线,另外做好控制点，以便随时量测施工进度，掌握贯通距离；2、施工时严格按照测量人员给出的中腰线施工,保护好激光设备，不得随意调动；3、当贯通距离剩余20m时,掘进机每掘进2m要用4m长钎杆沿巷道方向施工超前探眼；4、即将贯通时,掘进施工采取先掘顶部断面，再掘底部断面，即采取顶部先透的方案，严禁全断面一次贯通;5、施工过程中必须采用前探梁作超前支护,前探梁采用两根3m长2寸钢管与挂环构成.每根前探梁要用三道挂环锁固。

掘出一定距离后要及时将前探梁窜到迎头空顶下，并在其上方及时过上棚梁、接顶，以起临时支护作用;6、巷道永久支护要及时跟进，严禁空顶作业;7、施工过程中，必须由现场的班组长或安监员随时执行好敲邦问顶制度,进行安全检查,时刻监视顶、帮围岩的稳固情况,且必须在牢固、可靠的临时支护或永久支护下作业，以防冒顶片帮伤人，确保施工安全；8、当贯通距离剩下10m时，必须加强工作面的支护形式，可根据围岩情况适当增加锚索加强支护；9、必须坚持“先探后掘，有掘必探”的原则，当巷道探透时,立即停止掘进，及时汇报调度室及有关领导,严禁擅自贯通；10、局部通风机必须指定专人负责管理，保证正常运转，同时要加强贯通处两头的通风，风筒要紧跟工作面，要经常检查风筒是否脱节，确保两贯通点足够的新鲜风流;11、瓦斯检查员必须按规定对工作面和回风流中瓦斯浓度及其它有毒有害气体进行检查，当瓦斯浓度超限时，必须立即停止施工进行处理;12、贯通时必须由带班领导现场统一指挥，各部门、各工种要密切配合、协调,确保巷道贯通施工中的安全。

为保证通风系统的合理性，根据生产布署安排，11601回风顺槽与回风石门之间要开一联 巷，取名采区回风绕道，该巷道自开工到与石门贯通共有18米根据《规程》第108条规 定和《防突管理规定》第19条第四款有关规定特制定采区回风上山贯通后通风流调整安 全措施如下：,
一 、 成立贯通前、贯通时、贯通后风流调整组织领导机构： 组 长：李献书
K——-- 瓦斯涌出不均衡系数，可取1.2～1.6,取1.6;
1、风量计算 矿井以一个炮采工作面达到设计生产能力30万t/a, 根据《煤矿安全规程》第103规定： 矿井需要的风量，按下列要求分别计算，并取其最大值。
(1)按最大班下井人数计算 Qva=4×N·Kxa 式中： Qra 一矿井总供风量， m/s;
N一井下同时工作的最多人数，按100人计算； Kra 一矿井通风系数，包括矿井内部漏风和配风不均匀等因素，取Kxa=1.25。
Qra=4×50×1.25=500m²/min=8.3m²/s。
(2)按采煤、掘进、硐室及其它地点实际需要风量计算 1)采煤工作面风量计算
①按采煤工作面绝对瓦斯涌出量计算： 采煤工作面按绝对瓦斯涌出量计算风量的公式为： 容易时期： Q=100q@k=100×3.59×1.6=574m²/min =9.57m/s 困难时期： Q=100qek=100×4.14×1.6=662m²/min =11.04m²/s
3、从下发之日开始执行。 附风量分配
一、矿井风量、风压及等积孔 根据煤层瓦斯含量计算经验公式和《矿井瓦斯涌出量预测方法 (AQ1018-2006)》 标准， 采用分源预测法对矿井相对瓦斯涌出量进行预测。经计算，容易时期采煤工作面的相对瓦
斯涌出量为13.5 m²/t, 掘进工作面的绝对瓦斯涌出量为1.5054m²/min;困难时期采煤工 作面的相对瓦斯涌出量为15.6m²/t, 掘进工作面的绝对瓦斯涌出量为1.1188m²/min。

YF-ED-J1211可按资料类型定义编号回风巷巷道贯通安全技术措施实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日回风巷巷道贯通安全技术措施实用版提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。

下载后可以对文件进行定制修改，请根据实际需要调整使用。

一、概况：1101-1回风巷由于施工任务重，工期紧。

因此必须采取相应措施，提高工程施工进度。

经技术核实可采取对掘的方式进行施工。

为确保施工贯通安全高效。

特制定本贯通安全技术措施。

二、贯通前的准备工作：1、对贯通处提前加固，贯通点前后共20米范围内顶帮接实。

2、巷道掘进到距贯通点20米位置时，必须停止一个掘在掘进。

巷道内必须保证正常通风，避免出现有毒有害气体积聚现象。

设置警戒心或棚栏，警戒牌。

3、贯通处10米范围内如有风水管路、电缆等必须提前保护。

4、提前与通风科协调，贯通时通风科必须有人在现场。

5、按照放炮警戒要求做好警戒。

6、贯通后必须保证能够正常的通风及有效通风断面。

三、技术要求：1、掘进施工中，由于进行一次成巷断面掘进必须加强顶板支护，并加强敲帮问顶，前探梁要紧跟工作面，严禁空顶作业。

2、巷道贯通前，必须每班有矿长或安全员现场值班，发现问题，及时进行处理，加强工作面正常通风，巷道接近贯通地点时，瓦斯检查员必须对贯通巷道和开切巷工作面瓦斯进行仔细检查，发现瓦斯积聚和超限现象，必须加强通风进行处理，使有毒有害气体降到规程规定的浓度以下，方可进行贯通。
