GC-气相色谱法工作原理课件

环境分析
通过气相色谱分Leabharlann ，可以监测 环境中的有机污染物、气体和 挥发性化合物。
药物分析
气相色谱分析可以用于药物开 发和质量控制，分析药物中的 活性成分和杂质。
气相色谱分析的优点和局限性
1 优点
高分离度、快速分析、对样品量要求低。
2 局限性
不能分析非挥发性样品、需要专业的操作技术和设备。
小结和要点
仪器分析课件 气相色谱 分析 GC
在这个仪器分析课件中，我们将介绍气相色谱分析（GC）的原理、设备、实 验步骤、应用领域以及优点和局限性。请跟随我们，一起探索这个有趣而重 要的分析技术。
气相色谱分析的原理
气相色谱分析是基于样品中组分的挥发性和分离度的原理。样品在高温下被 蒸发，然后通过静态相或移动相的作用分离成不同的化合物。最后，通过检 测器测量每个化合物的相对浓度和峰面积，从而确定其含量。
1
进样和分离
2
通过进样口将样品注入气相色谱柱，
利用不同化学特性的填料将样品分离。
3
样品制备
样品准备包括提取、浓缩和洗脱等步 骤，以便得到适合于气相色谱分析的 样品。
检测和测量
通过检测器检测并测量分离的化合物 的信号强度，生成色谱图并计算化合 物的相对浓度。
气相色谱分析的应用领域
食品分析
气相色谱分析可用于检测食品 中的残留农药、添加剂和食品 成分。
气相色谱分析是一种广泛应用于化学分析领域的重要技术。它通过分析样品 中的化合物，并提供准确的定量和定性信息。了解气相色谱分析的原理、设 备、实验步骤、应用和局限性，将有助于您在实验和研究中更好地利用这一 技术。
气相色谱分析的设备和组成
气相色谱柱
用于样品分离的载体，通常使用具有不同化 学特性的填料。

Note: 加桥电流前需先通载气，以免热丝烧断
2. 检测器温度
不得低于柱温，常比柱温高 20~50℃.
3. 载气
载气
灵敏度正比于载气与被测组分 H2
的热导率差，H2> He> N2
He
N2
4. 热丝电阻值
Air
热导率
224.3 175.6 31.5 31.5
载气
CH4 propane ethanol acetone
红色载体（Chromosorb P，6201等）
非硅藻土类 (玻璃微球，特氟龙)
酸洗（AW） 碱洗 (BW)
减弱载体表面吸附 活性
硅烷化 (DMCS, HMDS)
二、气-固色谱固定第相十七章 气相色谱法
仪器分析
吸附剂: 石墨化炭黑，硅胶，氧化铝，用于分析低分子量醇、烷烃和 醛酮
分子筛: 用于分析 H2,O2, CO, N2, CO2, CH4等
He: 热导率高，常用于 GC-MS
第三节 柱类型第十七章 气相色谱法
◆填充柱: ● 玻璃或不锈钢材质 ● 内径 2～4mm, 长 0.5～4m ● 固定相颗粒： 60/80目 或 80/100目 ● 常用载气流速： 20～60 mL/min ● 柱效： 800～1000/m ● 常规药物分析时常用
第十七章 气相色谱法
3. 色谱柱系统（Column system）
◆色谱柱，柱温箱 ◆ 色谱柱类型:
填充柱（柱内径 2～5mm) 毛细管柱 (柱内径0.1～0.53mm) ◆ 柱温可按程序改变（程序升温）
4. 检测和数据处理系统（Detection and data system）
◆ 检测器，数据获取和处理装置

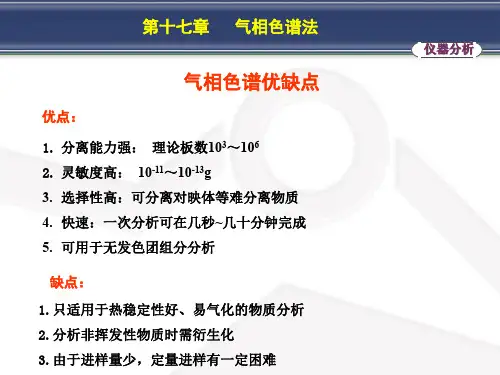

缺点： 1.只适用于热稳定性好、易气化的物质分析 2.分析非挥发性物质时需衍生化 3.由于进样量少，定量进样有一定困难

1970年代至今
GC技术不断完善，出现了毛细管柱、高效液相色谱（HPLC）等新技 术。
现状
目前，气相色谱法已经成为化学分析领域中最常用的分离和分析方法 之一，广泛应用于环境、食品、医药、石油化工等领域。
应用领域与意义
01 环境监测
02 食品安全
03 医药分析
04 石油化工
05 意义
用于大气、水、土壤等环 境中污染物的检测和分析 。
载气系统
01
02
03
载气种类
常用的载气有氢气、氮气 、氦气等，选择载气需考 虑样品的性质和分析要求 。
载气纯度
高纯度的载气可以减少杂 质对分析结果的影响，提 高分析的准确性和灵敏度 。
载气流速
适当的载气流速可以保证 样品在色谱柱中得到充分 分离，同时避免色谱峰展 宽。
进样系统
进样方式
包括手动进样和自动进样 两种方式，自动进样可以 提高分析效率和重复性。
02
根据分析要求选择合适 的色谱柱长度和内径。
03
考虑色谱柱的耐用性和 使用寿命，选择质量可 靠的色谱柱品牌。
04
对于复杂样品的分析， 可采用多维色谱技术以 提高分离效果和分析准 确性。
05
气相色谱操作条件优化 与实验设计
载气流速对分离效果影响研究
载气流速对色谱峰的影响
流速过快可能导致峰形变宽，流速过慢则可能使峰形变窄或产生 前沿峰。
凝收集。
顶空分析法
将样品置于密闭容器中 ，加热使挥发性成分挥 发至容器顶部空间，然
后进行分析。
进样方式及技巧
01
02
03
04
手动进样
使用微量注射器将样品注入进 样口，注意注射速度、注射量

检测限和线性范围
检测限 Detection Limit S / N 3 时该方法可以检测的最低浓度或量
⊿R =3N（3倍噪音）时 ⊿Q =D
S R 3N Q D
线性范围 Linear range
D 3N S
指检测器信号与样品浓度（或量）之间成正比关系的范围
34
气相色谱原理与技术
检测器性能指标
GC分析条件的选择
1) 色谱柱,固定液 (相似相容原则) 2) 汽化温度 (高于柱温5-10C) 3) 柱温
恒定温度：稍高于沸点 程序升温
4) 载气流量 5) 进样量
GC分析技术
36
气相色谱原理与技术
定性分析
GC定性分析
保留时间定性（已知物对照法）
在相同色谱条件下，未知物的保留时间与标准 物质相同时，可以初步认为是同一物质。
25
气相色谱原理与技术
检测器
样品浓度相同时，随着C原子的个数增加，响应值提高
26
气相色谱原理与技术
检测器
FID的特点：
灵敏度高，线性范围宽
✓样品必须可燃，
✓灵敏度高，线性范围宽
✓对样品产生破坏
✓不能检测惰性气体、空气、水、CO、CO2、NO、SO2等
27
气相色谱原理与技术
电子捕获检测器， ECD
42
2. 外标法
气相色谱原理与技术
定量分析
将某组分的峰面积与该组分标准峰面积直接比较定量。
或采用标准曲线法定量：
A
优点：不做校正因子,
Ax
不必全出峰
缺点：实验条件影响较大
Cx C
43
气相色谱原理与技术
定量分析
3. 内标法
比较标准物质和被测组分的峰面积，从而确定被测组分 的浓度。
