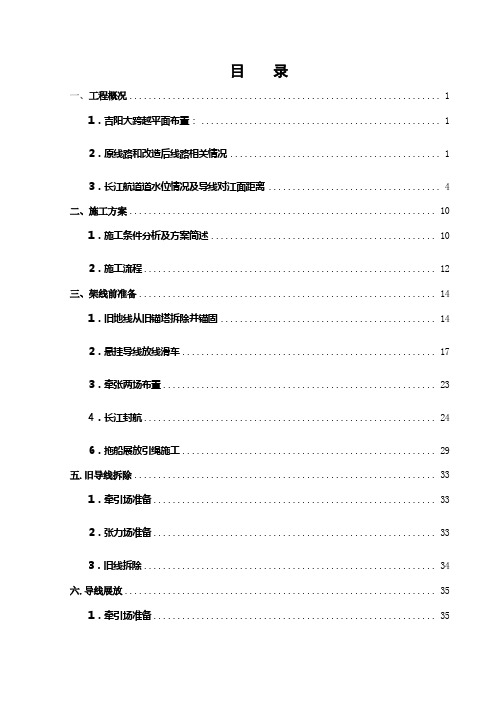

目录一、工程概况 (1)1．吉阳大跨越平面布置： (1)2．原线路和改造后线路相关情况 (1)3．长江航道道水位情况及导线对江面距离 (4)二、施工方案 (10)1．施工条件分析及方案简述 (10)2．施工流程 (12)三、架线前准备 (14)1．旧地线从旧锚塔拆除并锚固 (14)2．悬挂导线放线滑车 (17)3．牵张两场布置 (23)4．长江封航 (24)6．拖船展放引绳施工 (29)五.旧导线拆除 (33)1．牵引场准备 (33)2．张力场准备 (33)3．旧线拆除 (34)六.导线展放 (35)1．牵引场准备 (35)2．张力场准备 (35)3．导线展放 (36)4．导线临锚 (38)七.紧线 (42)八.导线附件安装 (49)九.质量、安全注意事项 (53)1．张力架线安全要点 (53)2．附件安装安全要点 (54)3．长江封航、水上作业安全要求 (55)4．其它安全要求 (56)5、张力架线质量要求 (58)6．附件安装质量要求 (59)7、对导线的防磨损保护措施 (60)十.劳动组织和进度计划 (66)±500kV荆门换流站-枫泾换流站直流输电线路工程吉阳长江大跨越放线施工方案±500kV荆门换流站-枫泾换流站直流输电线路工程吉阳长江大跨越更换旧线及放线施工措施一、工程概况1．吉阳大跨越平面布置：原葛南线吉阳长江大跨越位于安徽省安庆市长江上游25km处的吉阳矶。
直线跨越塔为双回路共塔设计，现为单回路两极运行。
北岸直线跨越塔位于长江大堤内侧，其中心距堤脚约45m，南岸直线跨越塔位于吉阳矶小山顶上，离江边较近，此处江岸已采取混凝土护坡，以加强对跨越塔的基础保护。
跨越段档距分布：391-1606-333m。
如图1-1：2．原线路和改造后线路相关情况2.1原葛南线吉阳长江大跨越采用常规单回路走线，结构形式为“耐—直—直—耐”。
本次增容改造对吉阳大跨越改造按双回设计。
改造设计对原跨越直线塔不做改变，只需要将现有导线更换，并加挂新导线；跨越段的两岸耐张塔需要重建。
110kV-500kV防鸟刺大修施工方案批准：审核：校核：编写：xxxxxxxx公司二〇一八年XX月XXX日目录一、项目来源及工程概况 (1)二、编制依据 (1)三、项目概况 (1)四、施工方案 (1)4.1 施工技术和资料准备 (1)4.2 施工工序总体安排 (1)4.3 施工方法及步骤 (2)五、组织措施 (2)5.1 组织机构 (2)5.2各级人员职责 (2)5.3 施工进度计划 (2)5.4 施工主要工器具及材料 (3)5.5 施工技术、资料准备 (3)5.6 实施的保障措施 (4)六、技术措施 (4)6.1 施工技术要求 (4)6.2 影响工程质量的薄弱环节及采取的预控措施 (4)七、安全措施 (5)7.1 风险分析及预控措施 (5)7.2 安全措施 (6)八、现场文明施工与环境保护措施 (7)8.1 文明施工措施 (7)8.2环境保护 (7)九、现场应急处置 (7)9.1施工现场人员高空坠落应急救援预案 (7)9.2施工现场人员触电应急救援预案 (9)xxxxxxxxx大修施工方案一、项目来源及工程概况本工程属于xxxxxxxxx项目，施工项目内容为：某某线路杆塔安装防鸟刺。
二、编制依据1、《110～750KV架空输电线路施工及验收规范》（GB50233-2014）；2、《电力安全工作规程》3、《电气设备装备技术原则》QB/YW110-01-2009；4、《电力建设工程施工质量检验及评定标准》；5、《现场勘察记录》；6、《项目施工合同》；7、《施工图纸》。
三、项目概况介绍项目具体实施内容、杆塔、安装数量四、施工方案4.1 施工技术和资料准备组织现场勘查；编制施工方案；编制作业指导书；编制区域内、外部风险评估；办理工作票；对工作班人员进行安全技术交底单，班前、班后会；4.2 施工工序总体安排材料及工作业方案的编开工报告工作结召开安全技实施4.3 施工方法及步骤4.3.1 办理线路第一种工作票，工作开始前工作负责人与末级许可人联系，得到工作许可命令后，开始进行线路验电，搭设短路线，安全措施做完后方可进入工作现场开始工作。
输电线路鸟害综合防治技术研究发布时间：2022-06-30T03:14:01.278Z 来源：《新型城镇化》2022年13期作者：边巴扎西[导读] 有些鸟类虽然经常在线路上、铁塔上活动，但不易引起输电线路故障，如线路上常见的麻雀，由于个体小，且以植食性食物为主、粪便量小且呈颗粒状，不易粘合堆积在绝缘子上，撞击时难以导致线路短路，也不易引起鸟粪闪络；国网西藏电力有限公司阿里供电公司西藏阿里地区 859000摘要：近年来国家大力推行退耕还林政策，国家自然生态得到了极大改善，另一方面，人民环保意识逐渐加强，对鸟类的保护力度逐年加大，因此鸟类数量逐年上升，活动范围也不断增加，导致了由鸟类活动引起的输电线路故障次数居高不下，尽管采取了各种各样的鸟害防治措施，但鸟害始终是输电线路安全运行的一个重大威胁。
我国部分地区部分线路路鸟害故障甚至已超过雷击与外力破坏，例如我国蒙东地区鸟害故障占所有故障比例的25%，仅次于雷击，西藏地区柴拉直流线路跳闸故障中，有40%是因鸟类活动引起，占第一位。
由此可见，输电线路鸟害必须引起足够的重视，防鸟工作亟待进一步深入开展。
关键词：输电线路；鸟害；综合防治技术1鸟害故障相关鸟种的主要特征有些鸟类虽然经常在线路上、铁塔上活动，但不易引起输电线路故障，如线路上常见的麻雀，由于个体小，且以植食性食物为主、粪便量小且呈颗粒状，不易粘合堆积在绝缘子上，撞击时难以导致线路短路，也不易引起鸟粪闪络；雉科鸟类飞翔能力差，不易飞上高压铁塔，且巢为简易地面巢，不会选择输电线路筑巢，因此，对输电线路的危害较小；大型涉禽的鹤类，因为后趾和前面三趾不在同一平面上，无法对握，不能在杆塔上站立，因此，鹤类对输电线路的影响主要表现为鸟体短接类的故障。
研究表明，我国架空输电线路涉鸟故障相关鸟类以树栖类为主，微害及以上鸟类主要涉及鹳形目、隼形目、鸮形目、雀形目、雁形目等，鹤形目和鸻形目中的大型鸟类涉鸟故障主要表现为鸟体短接类型，如鹤形目中的大鸨、鸻形目中的红嘴鸥等；鸽形目、鹃形目和戴胜目中的部分鸟类喜欢停留在输电线路杆塔上，涉鸟故障主要表现为鸟粪类故障，如鸽形目的珠颈斑鸠，鹃形目中的大杜鹃和戴胜目中的戴胜等。
±800kV 特高压换流站绝缘配合方案分析郭冬青发布时间：2021-09-10T09:20:54.847Z 来源：《福光技术》2021年12期作者：郭冬青[导读] 避雷器是电力传输过程中的一种保护装置，尤其是在 ±800kV 特高压直流传输的时候，其供电的安全性和稳定性是非常重要的，对过电压保护的关键设备就是避雷器。
国网山西省电力公司检修分公司摘要：随着科学技术的不断完善，电力企业在发展过程中也结合先进的信息技术，对企业的运用模式进行了调整，采取 ±800kV 特高压直流输电的形式进行供电。
±800kV 特高压直流输电是一种新型的供电模式，凭借其输送容量大、线路损耗低等优势受到了电力企业的广泛关注。
本文将对±800kV 特高压直流换流站的绝缘配合进行研究。
关键词：800kV；特高压直流换流站；绝缘配合方案1.±800kV 特高压直流换流站避雷器的研究1.1±800kV 特高压直流避雷器的应用避雷器是电力传输过程中的一种保护装置，尤其是在 ±800kV 特高压直流传输的时候，其供电的安全性和稳定性是非常重要的，对过电压保护的关键设备就是避雷器。
避雷器不仅能够对电压进行限制，还能够保护电力设备的正常运行，为供电的稳定性与持续性提供了基本保障，是 ±800kV 特高压换流站绝缘配合方案中一项重要的应用。
避雷器的合理配置，不仅能够提升 ±800kV 特高压直流传输系统的可靠性，还能够最大限度的降低设备的成本，实现经济上与技术上双赢的目标。
1.2±800kV 特高压直流避雷器的特征±800kV 特高压系统与一般的供电系统相比，在性能与等级上都有很大的提升，其复杂的结构给避雷器的合理配置增加了很大的难度。
一般情况下，±800kV 特高压直流避雷器具备以下五种特征：首先，避雷器的种类繁多，每一种类型的避雷器都具备不一样的性能，所以在选择避雷器的时候必须要多线路的实际情况有一个详细的了解，根据不同的安装位置，选择不同种类的避雷器，常见的避雷器有阀避雷器、直流母线避雷器、直流线路避雷器、中性母线避雷器等。
柴拉±400kV直流线路防鸟害改造工程
氟硅橡胶绝缘护套
技
术
方
案
及
造
价
河北硅谷化工有限公司
Hebei Silicon Valley Chemical Co.,ltd
目录
1．线路概况 (3)
2．鸟害闪络故障与防治 (3)
3．氟硅橡胶绝缘护套介绍 (4)
4．工程技术方案 (5)
5．试验情况 (7)
6．实验报告 (9)
7．工程造价表 (21)
一、线路概况
柴拉±400kV直流线路是连接青海与西藏的首条直流输电线路，本工程起于青海柴达木换流站，止于西藏林郎塘换流站，沿线途经青海省的海西藏族蒙古族自治州，西藏藏族自治州的那曲地区、拉萨市。
本工程线路长1031.5km，铁塔2361基，其中青海段1394基、西藏段967基，途径昆仑山区、可可西里、唐古拉和色林错等自然保护区、以及雅江中游黑颈鹤保护区、热振国家森林公园等保护区，海拔在3000~5300m之间。
自2011年11月1日正式试运行至2013年4月，共发生24次线路故障，其中鸟害引起的线路故障18次，占故障总数的75%。
该线路运行观察的情况是鸟类在铁塔横担正上方栖息、驻留、排泄鸟粪造成绝缘子导线侧均压环与上方横担塔材间隙击穿故障，也发生因大鸟飞入转角塔硬跳线V串下均压环与塔身之间造成水平间隙击穿故障；鸟害故障成为线路故障跳闸主要原因。
线路加装防鸟刺后，取得了一定的成效，但是由于鸟类飞行、栖息的不确定性，线路依然存在鸟害引起的运行故障隐患。
二、鸟害闪络故障与防治
鸟害闪络故障的根本原因是运行线路铁塔上方大鸟排泄鸟粪或鸟儿衔来的异物在耐张塔跳线、直线塔导线上方跌落，也有大鸟穿越塔头高压端与塔身的间隙，短接了部分空气绝缘距离，导致该时刻带电体对
地（杆塔）绝缘不能满足相应电压等级的绝缘技术要求，造成线路的导线、金具、绝缘子均压环等对地（杆塔）放电闪络。
加装防鸟刺、超声波驱鸟器等设施是为了驱赶鸟儿不在塔头驻足，但根据塔型情况，转角塔由于跳线串为V型串，跳线距塔身距离较近，塔身无法安装防鸟刺；在加装防鸟刺的塔头仍然能发现鸟窝并非个别现象，超声波驱鸟器安装后运行一段时间也会失去驱鸟效果。
通过在110kV~330kV的实践表明，通过在塔头耐张跳线、直线塔前后两侧导线及相应金具加装氟硅橡胶绝缘护套的技术措施，采用该技术措施的杆塔有效地防止了鸟害故障的发生。
500kV线路加装氟硅橡胶绝缘护套的工作也获得典型应用。
氟硅橡胶护套绝缘技术方案防鸟害闪络，正是基于通过对带电体加装氟硅橡胶绝缘护套补偿鸟粪等减少掉的空气绝缘距离，维持导线端在鸟粪跌落时的对地（杆塔）绝缘水平，防止放电闪络的发生。
三、氟硅橡胶绝缘护套介绍
氟硅共聚材料是材料中的优秀代表，满足在航空航天上的耐候、耐高低温、绝缘、耐腐蚀，使用寿命长，是最适应于输变电的绝缘材料。
氟硅材料较有机硅材料在绝缘性、物理强度、尤其是耐酸、碱、盐上更加优异，用氟硅材料替代有机硅材料应用在电力行业是技术上的大提高，已在多年的使用中的到证实
氟硅橡胶绝缘护套通过特殊工艺实现氟硅橡胶与凯夫拉（对位芳
纶）纤维的复合体应用于高压导线及设备的绝缘保护，是一种崭新的绝缘材料具有电气性能优良、耐候性、耐紫外线、耐腐蚀和耐臭氧的长期的机电性能，具有电气性能优良、耐候性、耐紫外线、耐腐蚀和耐臭氧的长期的机电性能。
材料设计按照高于DL/T810-2002《±500kV直流棒形悬式复合绝缘子技术条件》和DL/T864-2004《标称电压高于1000V交流架空线路复合绝缘子使用导则》的复合绝缘子伞套材料要求，氟硅橡胶绝缘护套适用于柴拉±400kV直流线路在高海拔、强紫外线及温度交变的运行环境，可长寿命运行。
1 绝缘性能优良
1.1 体积电阻率不小于 1.0 × 10 14Ω .cm
1.2 介电强度 E 不小于交流20 kV/mm ，直流35 kV/mm
1.3 耐电蚀损性不低于 TMA 4.5 级
2 机械强度高，耐腐蚀优，阻燃性达到 FV-1 级
2.1 拉伸强度不小于 4.0MPa ，扯断伸长不低于 200%
2.2 撕裂强度不小于 10 kN/m
3 耐老化性能好，使用寿命长（常规环境超过 20 年）
3.1 通过 1000h 耐漏电起痕及电蚀损试验
3.2 人工气候老化试验后，不产生粉化、开裂、脱皮等现象
四、工程技术方案
在塔头和塔的进出线两端各7.5m的4分裂导线上安装氟硅橡胶绝
缘护套，相应区域的子导线间隔棒、绝缘子高压端金具及均压环等安装氟硅橡胶绝缘护套，形成绝缘护套的封闭保护。
如遇防震锤，导线护套安装至防震锤处并延长至技术规范书要求的长度。
导线采用10mm厚护套包裹，均压环、线夹、连板采用10mm厚的异性护套。
1.1 直线塔单联V型（每极）
（1）导线 LGJ-400/35 4×15m （2）人字联板 LXV-1645（或2145、3245、4245） 1个
（3）悬垂线夹 XGF-5X/GH 4个
（4）U型挂环 U-16S（或21S、32S、42S） 8个
（5）合成绝缘子金具 160kN（或210kN、300kN、400kN） 2个
（6）合成绝缘子小均压环 2个
（7）均压屏蔽环 FJP-500XDL3 2个
（8）重锤片 ZC-20
1.2直线塔双联V型（每极）
（1）导线 LGJ-400/35 4×15m （2）人字联板 LXV-3245SZ（或4245Sz、6445SZ） 1个
（3）悬垂线夹CGF-10044TG/32（10044TG/36、16044TG/40）4个（4）U型挂环 U-16S（或21S、32S） 8个（5）U型挂环 U-32S（或42S、64185S） 8个（6）三角联板 L-32S1-600/200（或42S1、64S1） 4个
（7）合成绝缘子金具 160kN（或210kN、300kN） 4个（8）合成绝缘子小均压环 4个
（9）均压屏蔽环 FJ-400S （1486×900） 2个
（10）重锤片 ZC-20（每片20kg）
安装成型效果图如下（直线塔单联V型）：
五、试验情况
为±400kV柴拉线开发的氟硅橡胶防鸟害绝缘护套，经技术设计、开发，加工出样品后，送中国电科院进行了相关试验。
导线护套组件试验中
联板及线夹组件试验中
端部金具及拉环试验中
通过对材料及各组件电气性能试验的结果如下：1、材料试验结果
体积电阻率 3.16×1013Ω•m
直流介电强度 69.1 kV/mm
材料硬度 65 Shore
拉伸强度 5.67 MPa
扯断伸长率 312 %
撕裂强度 12.6 kN/m
2、组件电气试验（直流击穿电压）结果
导线护套组件 328 kV
联板线夹护套组件 364 kV
端部及拉环护套组件 362 kV
经以上各项试验表明，氟硅橡胶绝缘护套能补偿因鸟粪或其它异物跌落时减少的绝缘距离所引起的绝缘不足，防止因鸟粪等诱发的闪络故障，提高±400kV柴拉线运行的安全保障能力。
六、实验报告
河北硅谷化工有限公司
21
七、工程造价表
1.直线塔单联V 型（每基）
（1）导线 2×4×15米×360元=43200元
（2）悬垂线夹 2×4×600元= 4800元
（3）人字联板盒 2×1×2500元= 5000元
（4）U 型挂环 2×8×120元 = 1920元
（5）合成绝缘子金具 2×2×900元 = 3600元
（6）合成绝缘子小均压环 2×2×900元 = 3600元
（7）均压屏蔽环 2×2×3200元 = 12800元
合计：74920元
2.直线塔双联V 型（每基）
（1）导线 2×4×15米×360元=43200元
（2）悬垂线夹 2×4×600元= 4800元
（3）人字联板盒 2×1×2500元= 5000元
（4）U 型挂环 2×16×120元 = 3840元
（5）合成绝缘子金具 2×4×900元 = 7200元
（6）合成绝缘子小均压环 2×4×900元 = 7200元
（7）均压屏蔽环 2×2×3200元 = 12800元
（8）联板盒 2×4×2500元 = 20000元
合计：104040元
（此价格不包含施工费）。
