单级清水离心泵技术参数

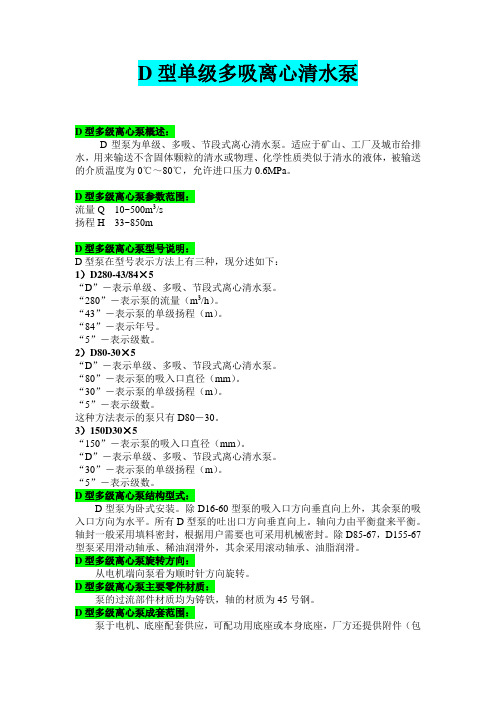

D型单级多吸离心清水泵D型多级离心泵概述：D型泵为单级、多吸、节段式离心清水泵。

适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

D型多级离心泵参数范围：流量Q 10~500m3/s扬程H 33~850mD型多级离心泵型号说明：D型泵在型号表示方法上有三种，现分述如下：1）D280-43/84×5“D”－表示单级、多吸、节段式离心清水泵。

“280”－表示泵的流量（m3/h）。

“43”－表示泵的单级扬程（m）。

“84”－表示年号。

“5”－表示级数。

2）D80-30×5“D”－表示单级、多吸、节段式离心清水泵。

“80”－表示泵的吸入口直径（mm）。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

这种方法表示的泵只有D80－30。

3）150D30×5“150”－表示泵的吸入口直径（mm）。

“D”－表示单级、多吸、节段式离心清水泵。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

D型多级离心泵结构型式：D型泵为卧式安装。

除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有D型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

D型多级离心泵旋转方向：从电机端向泵看为顺时针方向旋转。

D型多级离心泵主要零件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。

D型多级离心泵成套范围：泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

727374757677787980。

DL型单级多吸立式离心清水泵
DL型多级立式离心泵概述：
DL型泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。

用来输送清水或物理和化学性质类似于清水的液体之用。

DL型泵输送介质温度在80℃以下，DLR型泵输送介质温度在150℃以下。

DL型多级立式离心泵参数范围：
流量Q 4.9~200m3/s
扬程H 21.6~239m
DL型多级立式离心泵型号说明：
80DL20×4 80DLR20×4
80－进水口直径（毫米）
20－单级扬程（米）
DL－立式多级分段式离心泵
DLR－立式多级分段式热水离心泵
4－4级
DL型多级立式离心泵结构型式：
泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。

DL型多级立式离心泵旋转方向：
从电机端看，泵为逆时针方向旋转。

DL型多级立式离心泵主要零件材质：
泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。

DL型多级立式离心泵成套范围：
成套供应泵和电动机。

84
85
86
87
88。

【IS型卧式单级离心清水泵】产品:【IS型卧式单级离心清水泵】产品概述：IS、IR型卧式单级单吸清水离心泵，是全国联合设计的节能泵，它是BA型、BL型及其他单级清水离心泵的更新型。

优点有：全系列水力性能布局合理，用户选择范围宽，检修方便；效率和吸程达到国际平均先进水平。

本型泵适用于工业和城市给水、排水，也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用，温度不高80℃。

【IS型卧式单级离心清水泵】型号意义：【IS型卧式单级离心清水泵】性能范围：IS、IR型泵系根据国际标准IS02858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。

它是我国推广的节能泵类产品之一。

本泵结构简单，性能可靠，体积小，重量轻，抗汽蚀性能好，电耗低，使用维修方便。

IS、IR型泵通用性广，全系列共140种规格，但只用四种轴；同一规格的轴，轴承，轴封，能互换；全系列泵的悬架也只有四种。

泵转速分为2900和1450转／分两种。

性能如下： 2900转／分 1450转／分最大流量： 240米3／分400米3／分最高总扬程： 125米 55米最高转速： 3500转／分(用于60调波电源时，叶轮直径有所减少)最高工作温度：80℃允许吸入管路压力0.3MPa，泵的最高使用压力1.6MPa。

【IS型卧式单级离心清水泵】结构说明：IS型泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。

悬架内装有两个滚珠轴承，用机器油或润滑脂润滑。

泵通过弹性联轴器由电动机直接驱动。

涡室、脚、进水法兰和出水法兰铸成一个整体。

【IS型卧式单级离心清水泵】产品结构图：IS、IR型泵系根据国家标准ISO2858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套及悬架轴承部件（12）等所组成。

IS、IR型泵的泵体和录盖的部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。

其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件，进行检修。

IS125-100-315型单级单吸离心清水泵型号技术参数,IS型单级单吸离心泵工作原理,长沙三昌泵业
IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。

用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

129
130
131
132
133
134
135
136
137
138。

IS IR目录概述 (1)型号说明 (1)性能范围 (1)设计特点 (1)结构说明 (2)结构图 (2)性能参数表 (3)概述IS型单级单吸离心泵：适用于工业和城市给水、排水，亦可用于农业排灌。

供输送清水或物理及化学性质类似清水的温度不高于80℃的液体。

IR型单级单吸离心泵：供输送120℃以下的热水，以及物理、化学性质类似于热水的、温度在120℃以下的其它液体。

型号说明如：80－65－160的普通型表示为IS80－65－160热水型表示为IS80－65－160性能范围流 量: 6.3～400m3/h扬 程: 5～125m转 速: 2900r.p.m和1450r.p.m温 度: IS型泵80℃以下；IR型泵120℃以下轴 封: 软填料密封或机械密封法兰标准： JB78转 向： 从泵入方向看为逆时针旋转设计特点IS型泵是靠国际标准设计的节能产品。

IR型是IS型变型产品。

通过在填料菡体外围加冷却水提高了输送介质温度。

两个系列泵具有相同的水力性能和安装尺寸。

结构说明泵的结构采用国际上通用的后开门结构，在维修时只需拧下泵盖的泵体联接螺栓就可以取下整个转子部件，而泵体与管路之间不需拆卸。

IR型泵泵盖外围有冷却水接管，工作时通入自来水冷却即可。

泵的泵体，泵盖均装有密封环，与叶轮密封面形成较小的间隙；填料菡体内中间部位有填料环通过中孔与压力水相通，其两边有软填料密封；轴套用来护轴，表面磨损后要进行更换，与轴的配合面上有O型密封圈密封。

泵与电机之间通过爪型弹性联轴联结；泵出口可装变径管，变径后排出口管径及法兰联结尺寸与吸入口相同。

结构图1、泵体式2、泵盖3、叶轮4、轴5、密封环6、叶轮螺母7、制动垫圈8、轴套9、填料压盖 10、填料环 11、填料 12、悬架轴承部件 13、热水泵环盖 14、轴承压盖 15、轴承 16、悬架支架性能参数表转速流量 扬程 效率 功率P(ｋＷ) 必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ 电机功率ｋＷ m 7.52.08 22 47 0.96 2 12.53.47 20 60 1.13 2 IS(IR)50-32-125154.17 18.5 60 1.26 2.22 IS(IR)50-32-125A 290010 2.78 16 60 0.724 1.1 2 3.751.04 5.4 43 0.13 2 6.3 1.74 5 54 0.16 2 IS(IR)50-32-125J 1450 7.52.08 4.6 55 0.17 0.55 2 7.52.08 34.3 44 1.59 2 12.53.47 32 54 202 2 IS(IR)50-32-16015 4.17 29.6 56 2.16 3 2.5 IS(IR)50-32-160A 10.9 3.03 28 54 1.55 2.2 2 IS(IR)50-32-160B29009.38 2.61 24 54 114 1.5 2 3.751.04 8.5 35 0.25 2 6.3 1.74 8 48 0.29 2 IS(IR)50-32-160J 1450 7.52.08 7.5 49 0.31 0.55 2.5 7.52.08 52.5 38 2.82 2 12.53.47 50 48 3.54 2 IS(IR)50-32-20015 4.17 48 51 3.95 5.5 2.5 IS(IR)50-32-200A 11.5 3.13 45 48 2.87 4 2 IS(IR)50-32-200B 10 2.78 40 48 2.87 3 2 IS(IR)50-32-200C29009 2.5 36 48 1.83 2.2 2 3.751.04 13.1 33 0.41 2 6.3 1.74 12.5 42 0.51 2 IS(IR)50-32-200J 1450 7.5 2.08 12 44 0.56 0.75 2.5 7.52.08 82 28.5 5.87 2 12.53.47 80 38 7.16 2 IS(IR)50-32-25015 4.17 78.5 41 7.83 11 2.5 IS(IR)50-32-250A 11.72 3.26 75 38 6.292 IS(IR)50-32-250B 290010.94 3.04 70 38 5.48 7.52 IS(IR)50-32-250C 10.16 2.82 65 38 4.732 IS(IR)50-32-250D 9.38 2.61 60 38 4.02 5.52 IS(IR)50-32-250E29008.56 2.39 55 38 3.38 4 2 3.751.04 20.5 23 0.91 2 6.3 1.74 20 32 1.07 2 IS(IR)50-32-250J 1450 7.52.08 19.5 35 1.14 1.5 2.5 154.17 21.8 58 1.54 2 25 6.94 20 69 1.97 2.5 IS(IR)65-50-125 2900 308.3318.5682.223 3性能参数表转速 流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号 r/min m 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷ mIS(IR)65-50-125A290020 5.56 16 69 1.26 1.52.5 7.52.08 5.35 53 0.21 2 12.53.47 5 64 0.27 2 IS(IR)65-50-125J 1450 154.17 4.7 65 0.3 0.552.5 154.17 35 54 2.65 2 25 6.94 32 65 3.35 2 IS(IR)65-50-16030 8.33 30 66 3.71 5.5 2.5 IS(IR)65-50-160A 21.9 6.08 28 65 2.56 3 2 IS(IR)65-50-160B290018.8 5.22 24 65 1.88 2.2 2 7.52.08 8.8 50 0.36 2 12.53.47 8 60 0.45 2 IS(IR)65-50-160J 1450 154.17 7.2 60 0.49 0.75 2.5 154.17 53 49 4.42 2 25 6.94 50 605.67 2 IS(IR)65-40-20030 8.33 47 61 6.29 7.5 2.5 IS(IR)65-40-200A 22.5 6.25 45 60 4.592 IS(IR)65-40-200B 20 5.56 40 60 3.63 5.52 IS(IR)65-40-200C290018 5 36 60 2.94 4 2 7.52.08 13.2 43 0.63 2 12.5 3.47 12.5 55 0.77 2 IS(IR)65-40-200J 1450 154.17 11.8 57 0.85 1.1 2.5 154.17 82 37 9.05 2 25 6.94 80 50 10.89 2 IS(IR)65-40-250 308.33 78 53 12.02 15 2.5 IS(IR)65-40-250A23.4 6.5 75 50 9.052 IS(IR)65-40-250B 21.8 6.08 70 50 7.89 112 IS(IR)65-40-250C 20.3 5.64 65 50 6.81 7.5 2 IS(IR)65-40-250D 18.7 5.21 60 50 5.8 7.5 2 IS(IR)65-40-250E290017.9 4.78 55 50 4.87 5.5 2 7.52.08 21 35 1.23 2 12.53.47 20 46 1.48 2 IS(IR)65-40-250J 1450 154.17 19.4 48 1.65 2.2 2.5 154.17 127 28 18.5 2.5 25 6.94 125 40 21.3 2.5 IS(IR)65-40-31530 8.33 123 44 22.8 30 3 IS(IR)65-40-315A 23.5 6.53 117.540 18.8 22 2.5 IS(IR)65-40-315B 22 6.11 110 40 16.52.5 IS(IR)65-40-315C290020.55.69102.54014.318.52.5性能参数表转速流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号 r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm IS(IR)65-40-315D195.28954012.32.5 IS(IR)65-40-315E290017.5 4.86 87.5 40 10.43 152.5 7.52.08 32.3 25 2.63 2.5 12.53.47 32 37 2.94 2.5 IS(IR)65-40-315J145015 4.17 31.7 41 3.16 43 308.33 22.5 64 2.87 3 5013.920753.633IS(IR)80-65-1256016.7 18 74 3.98 5.5 3.5 IS(IR)80-65-125A290040 11.1116 75 2.33 33 154.175.6 55 0.42 2.5 256.94 5 71 0.48 2.5 IS(IR)80-65-125J145030 8.33 4.5 72 0.51 0.75 3 308.33 36 61 4.82 2.5 50 13.9 32 73 5.97 2.5 IS(IR)80-65-16060 16.7 29 72 6.59 7.5 3 IS(IR)80-65-160A 43.8 12.1728 73 4.57 5.5 2.5 IS(IR)80-65-160B290037.5 10.4224 73 3.36 4 2.5 154.17 9 55 0.67 2.5 25 6.94 8 69 0.79 2.5 IS(IR)80-65-160J145030 8.33 7.2 68 0.86 1.5 3 308.33 53 55 7.87 2.5 50 13.9 50 59 9.87 2.5 IS(IR)80-50-2006016.7477110.815 3IS(IR)80-50-200A 45 12.5 45 69 7.79 112.5 IS(IR)80-50-200B 40 11.1140 69 6.322.5IS(IR)80-50-200C290036 10 36 69 5.12 7.52.5 154.17 13.2 51 1.06 2.5 20 6.94 12.5 65 1.31 2.5 IS(IR)80-50-200J145030 8.33 11.8 67 1.44 2.23 308.33 84 52 1.32 2.5 50 13.9 80 63 17.3 2.5 IS(IR)80-50-2506016.7 75 64 19.2 22 3 IS(IR)80-50-250A46.8813.02756315.2118.5 2.5IS(IR)80-50-250B 43.75 12.1570 63 13.32.5IS(IR)80-50-250C 40.63 11.2965 63 11.4 152.5 IS(IR)80-50-250D 37.5 10.4260 63 9.732.5 IS(IR)80-50-250E290034.389.5555638.18112.5性能参数表转速 流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm 154.17 21 49 1.75 2.5 25 6.94 20 60 2.27 2.5 IS(IR)80-50-250J 1450 30 8.33 18.8 61 2.52 33 308.33 128 41 25.5 2.5 50 13.9 125 54 31.5 2.5 IS(IR)80-50-315 6016.7 123 57 35.3 37 2.5 IS(IR)80-50-315A47 13.06117.554 27.8 37 2.5 IS(IR)80-50-315B 44 12.22110 54 24.42.5 IS(IR)80-50-315C 41 11.39102.554 21.2 302.5 IS(IR)80-50-315D 38 10.5695 54 18.2 22 2.5 IS(IR)80-50-315E290035 9.72 87.5 54 15.4 18.5 2.5 154.17 32.5 39 3.4 2.5 25 6.94 32 52 4.19 2.5 IS(IR)80-50-315J 1450 30 8.33 31.5 56 4.65.5 3 6016.7 24 67 5.86 4 100 27.8 20 78 7 4.5 IS(IR)100-80-12512033.3 16.5 74 7.28 11 5 IS(IR)100-80-125A 290089.4 24.8316 78 5 7.5 4.5 308.33 6 64 0.77 2.5 50 13.9 5 75 0.91 2.5 IS(IR)100-80-125J 1450 60 16.7 4 71 0.92 1.5 3 6016.7 36 70 8.42 3.5 100 27.8 32 78 11.2 4 IS(IR)100-80-160120 33.3 28 75 12.2 15 5 IS(IR)100-80-160A 81.5 22.6428 78 8.6 11 4 IS(IR)100-80-160B290075 20.8324 78 6.3 7.5 4 308.33 9.2 67 1.12 2 50 13.9 8 75 1.45 2.5 IS(IR)100-80-160J 1450 60 16.7 6.8 71 1.57 2.2 3.5 6016.7 54 65 13.6 3 100 27.8 50 76 17.9 3.6 IS(IR)100-65-200120 33.3 47 77 19.8 22 4.8 IS(IR)100-65-200A 90 25 45 76 14.5 18.5 3.6 IS(IR)100-65-200B 80 22.2240 76 11.5 15 3.6 IS(IR)100-65-200C290072 20 36 76 9.3 11 3.6 308.33 13.5 60 1.84 20 50 13.9 12.5 73 2.33 20 IS(IR)100-65-200J 1450 6016.711.8742.614 2.5性能参数表转速流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm 6016.7 87 61 23.4 3.5 100 27.8 80 72 30.3 3.8 IS(IR)100-65-250 12033.3 74.5 73 33.3 374.8 IS(IR)100-65-250A93.75 26.0475 72 26.6 3.8 IS(IR)100-65-250B 87.5 24.3170 72 23.2 3.8 IS(IR)100-65-250C 81.25 22.5765 72 20.02 30 3.8 IS(IR)100-65-250D 75 20.8360 72 17.03 22 3.8 IS(IR)100-65-250E290068.75 19.1 55 72 14.3 18.5 3.8 308.33 21.3 55 3.16 2 50 13.9 20 68 4 2 IS(IR)100-65-250J 1450 60 16.7 19 70 4.44 5.5 2.5 6016.7 133 55 39.6 3 100 27.8 125 66 51.6 3.6 IS(IR)100-65-315 12033.3 118 67 57.5 75 4.2 IS(IR)100-65-315A94 26.11117.566 45.6 55 3.6 IS(IR)100-65-315B 88 24.44110 66 403.6 IS(IR)100-65-315C 82 22.78102.566 34.7 453.6 IS(IR)100-65-315D 76 21.1195 66 29.8 37 3.6 IS(IR)100-65-315E290070 19.4487.5 66 25.3 30 3.6 308.33 34 52 5.44 2 50 13.9 32 63 6.92 2 IS(IR)100-65-315J 1450 60 16.7 30 64 7.67 11 2.5 12033.3 57.5 67 28 4.5 200 55.6 50 81 33.6 4.5 IS(IR)125-100-200240 66.7 44.5 80 36.4 45 5 IS(IR)125-100-200A 180 50 45 81 27.21 37 4.5 IS(IR)125-100-200B 160 44.4440 81 21.51 30 4.5 IS(IR)125-100-200C2900144 40 36 81 17.43 22 4.5 6016.7 14.5 62 3.83 2.5 100 27.8 12.5 76 4.48 2.5 IS(IR)125-100-200J 1450 120 33.3 11 75 4.79 7.5 3 12033.3 87 66 43 3.8 200 55.6 80 78 55.9 4.2 IS(IR)125-100-250 24066.7 72 75 62.8 75 5 IS(IR)125-100-250A 187.5 52.8 75 78 49.14.2 IS(IR)125-100-250B 175 48.6170 78 42.8 554.2 IS(IR)125-100-250C 162.5 45.1465 78 36.9 45 4.2 IS(IR)125-100-250D2900 15041.67607831.437 4.2性能参数表转速 流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号 r/min m 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm IS(IR)125-100-250E290013705 38.1955 78 26.4 304.2 6016.7 21.5 63 5.59 2.5 100 27.8 20 76 7.17 2.5 IS(IR)125-100-250J 1450 120 33.3 18.5 77 7.84 113 12033.3 132.560 72.1 4 200 55.6 125 75 90.8 4.5 IS(IR)125-100-315 24066.7 120 77 101.9 110 5 IS(IR)125-100-315A188 52.22117.575 80.24.5 IS(IR)125-100-315B 176 48.89110 75 70.3 904.5 IS(IR)125-100-315C 164 45.56102.575 61.14.5 IS(IR)125-100-315D 152 42.2295 75 52.5 754.5 IS(IR)125-100-315E2900140 38.8987.5 75 44.5 55 4.5 6016.7 33.5 58 9.4 2.5 100 27.8 32 73 11.9 2.5 IS(IR)125-100-315J 1450 120 33.3 30.5 74 13.5 15 3 6016.7 52 53 16.1 2.5 100 27.8 50 65 21 2.5 IS(IR)125-100-400120 33.3 48.5 67 23.6 30 3 IS(IR)125-100-400A 90 25 45 65 17 22 2.5 IS(IR)125-100-400B 80 22.2240 65 13.42.5 IS(IR)125-100-400C145072 20 36 65 10.89 152.5 12033.3 22.5 71 10.4 3 200 55.6 20 81 13.5 3 IS(IR)150-125-25024066.7 17.5 78 14.7 18.5 3.5 IS(IR)150-125-250A 1450160 44.4416 81 8.6 11 3 12033.3 34 70 15.86 2.5 200 55.6 32 79 22.08 2.5 IS(IR)125-125-315240 66.7 29 80 23.71 30 30 IS(IR)150-125-315A 175 48.6128 79 16.9 22 2.5 IS(IR)150-125-315B1450150 41.6724 79 12.4 15 2.5 12033.3 53 62 27.9 2 200 55.6 50 75 36.3 2.8 IS(IR)150-125-400240 66.7 46 74 40.6 45 3.5 IS(IR)150-125-400A 180 50 45 75 29.4 37 2.8 IS(IR)150-125-400B 160 44.4440 75 23.2 30 2.8 IS(IR)150-125-400C145014440367518.822 2.8性能参数表转速流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm 24066.7 22.6 70 21.1 3.6 400 111.120 83 26.2 4.6 IS(IR)200-150-250 1450 460127.817.2 79 27.3 374.9 IS(IR)200-150-250A 320 88.8916 83 16.8 22 4.6 24066.7 37 70 34.6 3 400 111.132 82 42.5 3.5 IS(IR)200-150-315460127.828.5 80 44.6 55 4 IS(IR)200-150-315A 350 97.2 28 82 32.5 37 3.5 IS(IR)200-150-315B1450300 83.3324 82 23.4 30 3.5 24066.7 55 74 48.6 3 400 111.150 81 67.2 3.8 IS(IR)200-150-400460 127.845 76 74.2 90 3.5 IS(IR)200-150-400A 360 100 45 81 57.2 75 3.8 IS(IR)200-150-400B 320 89.8940 81 43 55 3.8 IS(IR)200-150-400C145028880368134.8445 3.8。

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

一、概述离心泵是一种常见的流体传输设备，广泛应用于农业、工业、建筑等领域。

单级单吸离心泵是其中一种常见的型号，简单易用，适用于输送清洁、低温、高温、腐蚀性、含有固体杂质或纤维状物料的液体。

本文将介绍常见的单级单吸离心泵型号及参数，供读者参考选择。

二、常见型号及参数1. IS型单级单吸离心泵IS型单级单吸离心泵是我国标准型离心泵之一，有IS50-32-125、IS65-50-125、IS80-65-160等多个型号可供选择。

其中，IS50-32-125代表进口口径为50mm，出口口径为32mm，叶轮直径为125mm的IS型泵。

主要参数如下：流量：6.3-400m³/h扬程：5-125m转速：2900r/min或1450r/min功率：0.55-110kW2. IRG型热水循环泵IRG型热水循环泵是专门用于热水循环系统的泵，适用于输送温度在不超过120℃的热水，其主要参数如下：流量：2.5-400m³/h扬程：15-125m转速：2900r/min或1450r/min功率：0.37-90kW3. IHG型化工泵IHG型化工泵是一种化学流体输送泵，适用于输送腐蚀性液体，如酸、碱、盐水等。

其主要参数如下：流量：2.5-400m³/h扬程：15-125m转速：2900r/min或1450r/min功率：0.37-90kW4.ISW卧式管道离心泵ISW卧式管道离心泵是一种供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。

主要参数如下：流量：1.1-1450(m3/h)扬程：7-150(m)转速：2900r/min或1450r/min功率：0.75-250(KW)5. IH型化工泵IH型化工泵是一种特殊用途的流体输送泵，适用于输送含有固体颗粒、腐蚀性液体、高温液体等。

IS125-100-250型单级单吸离心清水泵型号技术参数,IS型单级单吸离心泵工作原理,长沙三昌泵业
IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。

用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

129
130
131
132
133
134
135
136
137
138。

离心泵型号及参数离心泵是一种常见的流体输送设备，广泛应用于农业灌溉、城市供水、工业生产等领域。

离心泵的型号和参数会根据具体的使用场景和行业需求而有所不同。

以下是一些常见的离心泵型号及其参数的介绍。

1.QS型离心泵QS型离心泵是一种垂直单吸式离心泵，适用于输送清水和物理化学性质类似于清水的液体。

其参数包括流量、扬程、转速等。

例如，QS150-240-30是指该型号的流量为150m³/h，扬程为240m，转速为3000转/分。

2.IS型离心泵IS型离心泵是一种卧式单吸离心泵，适用于输送清水或物理化学性质类似于清水的液体。

其参数包括流量、扬程、转速等。

例如，ISW100-65-250是指该型号的流量为100m³/h，扬程为65m，转速为2500转/分。

3.S单吸离心泵S型离心泵是一种卧式、单级、单吸离心泵，适用于输送清水或物理化学性质类似于清水的液体。

其参数包括流量、扬程、转速等。

例如，S100-80-200是指该型号的流量为100m³/h，扬程为80m，转速为2000转/分。

4.D多级分段式离心泵D型离心泵是一种多级分段式离心泵，适用于输送清水或物理化学性质类似于清水的液体。

其参数包括流量、扬程、转速等。

例如，D120-50-6是指该型号的流量为120m³/h，扬程为50m，为6级分段。

5.Y型离心泵Y型离心泵是一种立式单吸离心泵，适用于输送煤浆、重油、沥青等含有颗粒的液体。

其参数包括流量、扬程、转速等。

例如，Y80-40-100是指该型号的流量为80m³/h，扬程为40m，转速为1000转/分。

6.IH型化工离心泵IH型离心泵是一种化工行业常用的离心泵，适用于输送各种腐蚀性液体。

其参数包括流量、扬程、转速等。

例如，IH200-150-250是指该型号的流量为200m³/h，扬程为150m，转速为2500转/分。

以上只是一些常见的离心泵型号及其参数的介绍，实际使用中还有许多其他型号和参数的离心泵可供选择。

单级单吸清水离心泵技术条件本标准适用于单级单吸清水离心泵。

泵的最高工作压力不大于16bar*。

吸入压力不大于3bar。

(*1bar=0.1MPa。

) 输送液体的温度0～80°C。

输送液体不应含有体积超过0.1%和粒度大于0.2mm的固体杂质。

1术语1.1允许的工作范围泵所装的叶轮在规定的使用条件下的流量范围。

这一范围受到汽蚀、发热、振动、噪音、轴挠度和其他类似条件的限制，并由制造厂明确规定。

1.2原动机额定输出功率(出力)原动机额定输出功率是本帖隐藏的内容需要回复才可以浏览在现场工作条件下的最大允许的原动机输出功率(出力)。

1.3工作压力工作压力是指泵在允许工作范围内，包括吸入压力的排出压力。

1.4第一临界转速旋转零(部件)的第一(最低)横向自振频率与旋转频率相一致时的机器转速。

1.5轴的挠度轴的挠度是指作用在叶轮的水力径向力引起轴偏离它的几何中心位置的位移量。

轴的挠度不包括由于轴承间隙内的倾斜而引起的轴位移和由于叶轮不平衡或轴的径向跳动引起的弯曲而产生的轴位移。

2技术要求2.1泵的性能2.1.1泵的性能和尺寸应符合GB5662-85《轴向吸入离心泵(16bar)标记、性能和尺寸》或其他技术标准的规定。

2.1.2泵制造厂应确定产品及其变型产品的允许工作范围，并绘出性能曲线(扬程、效率、轴功率、汽蚀余量等与流量的关系曲线)。

2.2效率泵的效率不应低于JB3559-84《单级离心水泵效率》的规定。

2.3汽蚀余量(NPSH)泵汽蚀余量不应大于JB3562-84《离心泵、混流泵和轴流泵汽蚀余量》的规定。

2.4原动机确定原动机的额定输出功率必须考虑在允许工作范围内。

原动机的容量按下图选取。

2.5临界转速在运行条件下，转子的实际第一临界转速至少应该离出最大允许连续运行转速的1 0%。

2.6平衡和振动泵的旋转零件应进行平衡。

在制造厂的试验设备上测量时，振动不应超过表1给出的振动烈度极限。

在无汽蚀条件下运行时，在额定转速(±5%)和额定流量(±5%)的一个运行点上，在轴承室外从径向测量振动烈度。
