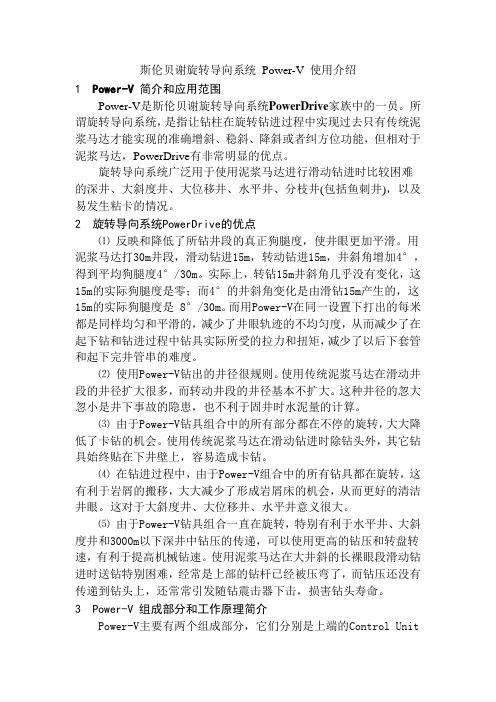

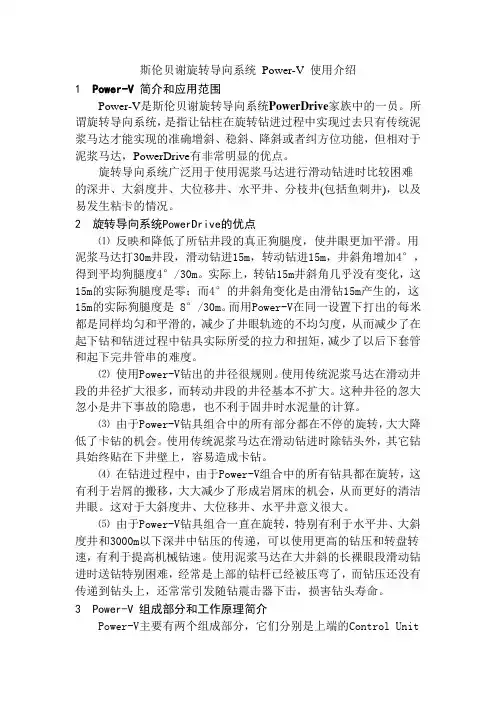

斯伦贝谢旋转导向系统Power-V 使用介绍1 Power-V 简介和应用范围Power-V是斯伦贝谢旋转导向系统PowerDrive家族中的一员。
所谓旋转导向系统，是指让钻柱在旋转钻进过程中实现过去只有传统泥浆马达才能实现的准确增斜、稳斜、降斜或者纠方位功能，但相对于泥浆马达，PowerDrive有非常明显的优点。
旋转导向系统广泛用于使用泥浆马达进行滑动钻进时比较困难的深井、大斜度井、大位移井、水平井、分枝井(包括鱼刺井)，以及易发生粘卡的情况。
2 旋转导向系统PowerDrive的优点⑴反映和降低了所钻井段的真正狗腿度，使井眼更加平滑。
用泥浆马达打30m井段，滑动钻进15m，转动钻进15m，井斜角增加4°，得到平均狗腿度4°/30m。
实际上，转钻15m井斜角几乎没有变化，这15m的实际狗腿度是零；而4°的井斜角变化是由滑钻15m产生的，这15m的实际狗腿度是 8°/30m。
而用Power-V在同一设置下打出的每米都是同样均匀和平滑的，减少了井眼轨迹的不均匀度，从而减少了在起下钻和钻进过程中钻具实际所受的拉力和扭矩，减少了以后下套管和起下完井管串的难度。
⑵使用Power-V钻出的井径很规则。
使用传统泥浆马达在滑动井段的井径扩大很多，而转动井段的井径基本不扩大。
这种井径的忽大忽小是井下事故的隐患，也不利于固井时水泥量的计算。
⑶由于Power-V钻具组合中的所有部分都在不停的旋转，大大降低了卡钻的机会。
使用传统泥浆马达在滑动钻进时除钻头外，其它钻具始终贴在下井壁上，容易造成卡钻。
⑷在钻进过程中，由于Power-V组合中的所有钻具都在旋转，这有利于岩屑的搬移，大大减少了形成岩屑床的机会，从而更好的清洁井眼。
这对于大斜度井、大位移井、水平井意义很大。
⑸由于Power-V钻具组合一直在旋转，特别有利于水平井、大斜度井和3000m以下深井中钻压的传递，可以使用更高的钻压和转盘转速，有利于提高机械钻速。
PowerV是一种旋转导向工具，可实现在旋转钻进中对井斜和方图5-11 PowerV简图位进行控制。
该工具应用泥浆驱动导向块作用于地层来控制井眼轨迹。
在钻井工程作业中，PowerV既可独立使用，也可与MWD/LWD联合使用，与地面实现实时传输功能。
PowerV主要有两个以下部分组成：1）电子控制部分：电子控制部分是一根无磁钻铤及固定在其内部轴承上的电子仪器组件组成，直接连接在机械导向部分上部。
控制部分可在钻铤内自由转动，当钻具组合随整个钻柱转动时，它可保持相对静止状态，将工具面摆在设计图5-12 内部结构图图5-12 内部结构图的方向上。
其控制功能通过以下组件实现：进行测量定位的内部传感器；电子扭矩仪。
2）机械导向部分：机械导向部分与控制部分通过一引鞋相连。
导向部分有三个导向/推力（Pad）组成。
它可以通过伸缩来作用于井壁实现变钻进方向的目的。
控制部分可以控制装在导向部分内的一个旋转阀，该旋转阀在导向部分中的相对位置决定那一个导向/推力块来作用于地层。
通过将控制部分控制在一个特定的角度上，当导向部分旋转时能使不同的导向/推力块来作用于同一个方向的地层上，这样就以图5-13导向/推力块图使钻进朝同一个固定方向进行。
PowerV下入井底钻进后，电子控制部分的内部传感器（磁力仪和重力加速仪等）测量到井斜和方位，与地表设定的设计工具面进行比较，然后通过引鞋（控制部分）及与之相连的控制导向轴（导向部分）控制旋转阀，决定那个导向/推力块在设计的方向伸出作用于井图5-14 旋转阀壁，实现对井眼轨迹的控制。
当PowerV起出井眼后，可以通过编程口下载出存储在控制部分内部存储器内的数据然后对数据进行详细分析，确定工具在井下的工作情况。
PowerV防斜打直机理PowerV在井下工作后，电子控制部分的内部传感器（磁力仪和重力加速仪等）测量到井底的井斜和方位，与设定的工具面（180度，重力低边）进行比较，控制引鞋的方向，使机械导向部分的三个导向/推力块在每个转动周期当转到上井壁（高边）时在泥浆液压作用下伸出，作用于上井壁，改变钻头作用方向，切削下井壁（低边），实现降斜的目的。
旋转导向钻井技术及Power-V导向系统介绍摘要：旋转导向钻井技术主要指井眼轨迹自动控制的闭环自动钻井技术，是20世纪90年代初期发展起来的一项钻井新技术，代表着当今国际钻井技术的最新发展方向，对超深井、超薄油层水平井、大位移井、分支水平井等轨迹控制具有独特效果。
本文分析了旋转导向钻井系统的技术特点，介绍了国内外旋转导向钻井系统的发展、应用情况。
并详细介绍了斯伦贝谢公司旋转导向系统Power-V的组成和工作原理。
1.概述所谓旋转导向钻井，是指钻柱在旋转钻进过程中实现过去只有传统泥浆马达才能实现的准确增斜、稳斜、降斜或者纠方位功能。
旋转导向钻井技术的核心是旋转导向钻井系统，如图1所示。
它主要由井下旋转自动导向钻井系统、地面监控系统和将上述2部分联系在一起的双向通讯技术3部分组成。
旋转导向钻井系统的核心是井下旋转导向工具，旋转导向钻井系统主要由以下几部分组成：①测量系统:包括近钻头井斜测量、地层评价测量，MWD/LWD随钻测量仪器等，用于监测井眼轨迹的井斜、方位及地层情况等基本参数。
②控制系统:接收测量系统的信息或对地面的控制指令进行处理，并根据预置的控制软件和程序，控制偏置导向机构的动作。
图1 旋转自动导向钻井系统功能框图2.旋转导向钻井技术的特点旋转导向钻井技术与传统的滑动导向方式相比有如下突出特点：①旋转导向代替了传统的滑动钻进：一方面大大提高了钻井速度，另一方面解决了滑动导向方式带来的诸如井身质量差、井眼净化效果差及极限位移限制等缺点，从而大大提高了钻井安全性，解决了大位移井的导向问题；②具有不必起下钻自动调整钻具导向性能的能力，大大提高了钻井效率和井眼轨迹控制的灵活性，可满足高难特殊工艺井的导向钻井需要；③具有井下闭环自动导向的能力，结合地质导向技术使用，使井眼轨迹控制精度大大提高。
旋转导向钻井技术的上述特点，使其可以大大提高油气开发能力和开发效率，降低钻井成本和开发成本，满足了油气勘探开发形势的需要。
【机械仪表】斯伦贝谢旋转导向系统 Power-V 简介1 Power-V 简介和应用范围Power-V是斯伦贝谢旋转导向系统PowerDrive家族中的一员。
所谓旋转导向系统，是指让钻柱在旋转钻进过程中实现过去只有传统泥浆马达才能实现的准确增斜、稳斜、降斜或者纠方位功能，但相对于泥浆马达，PowerDrive有非常明显的优点。
旋转导向系统广泛用于使用泥浆马达进行滑动钻进时比较困难的深井、大斜度井、大位移井、水平井、分枝井(包括鱼刺井)，以及易发生粘卡的情况。
2 旋转导向系统PowerDrive的优点⑴反映和降低了所钻井段的真正狗腿度，使井眼更加平滑。
用泥浆马达打30m井段，滑动钻进15m，转动钻进15m，井斜角增加4°，得到平均狗腿度4°/30m。
实际上，转钻15m井斜角几乎没有变化，这15m的实际狗腿度是零；而4°的井斜角变化是由滑钻15m产生的，这15m的实际狗腿度是8°/30m。
而用Power-V在同一设置下打出的每米都是同样均匀和平滑的，减少了井眼轨迹的不均匀度，从而减少了在起下钻和钻进过程中钻具实际所受的拉力和扭矩，减少了以后下套管和起下完井管串的难度。
⑵使用Power-V钻出的井径很规则。
使用传统泥浆马达在滑动井段的井径扩大很多，而转动井段的井径基本不扩大。
这种井径的忽大忽小是井下事故的隐患，也不利于固井时水泥量的计算。
⑶由于Power-V钻具组合中的所有部分都在不停的旋转，大大降低了卡钻的机会。
使用传统泥浆马达在滑动钻进时除钻头外，其它钻具始终贴在下井壁上，容易造成卡钻。
⑷在钻进过程中，由于Power-V组合中的所有钻具都在旋转，这有利于岩屑的搬移，大大减少了形成岩屑床的机会，从而更好的清洁井眼。
这对于大斜度井、大位移井、水平井意义很大。
⑸由于Power-V钻具组合一直在旋转，特别有利于水平井、大斜度井和3000m以下深井中钻压的传递，可以使用更高的钻压和转盘转速，有利于提高机械钻速。
斯伦贝谢的PowerV旋转导向钻井系统PowerV仪器组成PowerV是一种旋转导向工具，可实现在旋转钻进中对井斜和方图5-11 PowerV简图位进行控制。
该工具应用泥浆驱动导向块作用于地层来控制井眼轨迹。
在钻井工程作业中，PowerV既可独立使用，也可与MWD/LWD联合使用，与地面实现实时传输功能。
PowerV主要有两个以下部分组成：1）电子控制部分：电子控制部分是一根无磁钻铤及固定在其内部轴承上的电子仪器组件组成，直接连接在机械导向部分上部。
控制部分可在钻铤内自由转动，当钻具组合随整个钻柱转动时，它可保持相对静止状态，将工具面摆在设计图5-12 内部结构图图5-12 内部结构图的方向上。
其控制功能通过以下组件实现：进行测量定位的内部传感器；电子扭矩仪。
2）机械导向部分：机械导向部分与控制部分通过一引鞋相连。
导向部分有三个导向/推力（Pad）组成。
它可以通过伸缩来作用于井壁实现变钻进方向的目的。
控制部分可以控制装在导向部分内的一个旋转阀，该旋转阀在导向部分中的相对位置决定那一个导向/推力块来作用于地层。
通过将控制部分控制在一个特定的角度上，当导向部分旋转时能使不同的导向/推力块来作用于同一个方向的地层上，这样就以图5-13导向/推力块图使钻进朝同一个固定方向进行。
PowerV下入井底钻进后，电子控制部分的内部传感器（磁力仪和重力加速仪等）测量到井斜和方位，与地表设定的设计工具面进行比较，然后通过引鞋（控制部分）及与之相连的控制导向轴（导向部分）控制旋转阀，决定那个导向/推力块在设计的方向伸出作用于井图5-14 旋转阀壁，实现对井眼轨迹的控制。
当PowerV起出井眼后，可以通过编程口下载出存储在控制部分内部存储器内的数据然后对数据进行详细分析，确定工具在井下的工作情况。
PowerV防斜打直机理PowerV在井下工作后，电子控制部分的内部传感器（磁力仪和重力加速仪等）测量到井底的井斜和方位，与设定的工具面（180度，重力低边）进行比较，控制引鞋的方向，使机械导向部分的三个导向/推力块在每个转动周期当转到上井壁（高边）时在泥浆液压作用下伸出，作用于上井壁，改变钻头作用方向，切削下井壁（低边），实现降斜的目的。
旋转导向技术应用情况及发展趋势探究摘要]：随着现代导向钻井技术在油气勘探领域中的广泛应用，有必要探索研究该技术的最新进展及发展方向。
本文首先概述了导向钻井技术，其次分析了现代导向钻井技术的最新进展，最后指出了现代导向钻井技术的发展方向，旨在能够推动我国钻井事业的进一步发展。
[关键词]：旋转导向钻井进展发展一引言近十几年来，水平井、大位移井、多分支井等复杂结构井和“海油陆采”的迅速发展。
为了节约开发成本和提高石油产量，对那些受地理位置限制或开发后期的油田，通常通过开发深井、超深井、大位移井和长距离水平井来实现，进而造成复杂结构的井不断增多。
目前通行的滑动钻井技术已经不能满足现代钻井的需要。
于是，自20世纪80年代后期，国际上开始加强对旋转导向钻井技术的研究;到90年代初期，旋转导向钻井技术已呈现商业化。
旋转导向钻井技术是现代导向钻井技术的发展方向。
二旋转导向技术的系统组成及原理2.1 旋转导向系统组成井下旋转导向钻井工具系统、地面监控系统和随钻测量系统是组成旋转导向钻井系统的三部分。
不同的部门功能不同，导向装置、无磁模块稳定器、双向通讯模块、动力模块等井下工具是组成井下旋转导向钻井工具系统的核心部件。
旋转（地质）导向二维建模、底部钻具组合受力分析、定向井水平井剖面设计或修正设计是地面监控系统的功能，监控旋转导向钻井系统的定向钻井情况是地面监控系统的主要功能。
感知钻井过程中钻头的环境是随钻测量系统的主要目的。
各种传感器是实现感知钻井过程中钻头环境的主要途径，传感器模块、优化旋转密度仪和动态与压力模块等随钻地质特性和钻具特性测量工具包含在其中。
总的来说，导向装置、传感器模块、双向通讯和动力模块、模块马达以及其他配套工具是旋转导向钻具组合的主要组成部分。
2.2 旋转导向工作原理导向装置是旋转导向钻具组合的重要部分，根据给定工具面和给定动力进行导向钻进，并且通过下传的指令可以随时重新定位，既可以造斜也可以稳斜。
