ZW32C2—12系列户外交流高压智能真空断路器(看门狗)
一、概述
ZW□C2—12系列户外交流高压智能真空断路器(以下简称断路器，俗称“看门狗”)适用于12kV及以下，交流50Hz的城网和农网配电系统。
具备了故障检测功能、保护控制功能和通迅功能，都安装于10kY 架空线路责任分界点，可实现自动切除、单相接地和自动隔离短路故障，是配电线路改造和配网自动化建设的理想产品。
断路器可以手动操作、电动操作、遥控器操作及远程主机操作。
断路器由本体、操作机构、控制器三部分组成(隔离开关由用户选择加装)。
断路器根据需要可配置CT(保护电流互感器)、ZCT(零序电流互感器)、u(电压互感器)，作为控制器的检出器。
断路器配置了不同功能的控制器，构成智能开关，并可构筑多种形式的配网自动化系统，且能够逐步升级。
二、使用环境条件
1、周围空气温度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高；
3、风压：不超过700Pa(相当于风速34m／s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25度；
7、相对湿度：日平均不大刊5％，月平均不大于90％
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
“看门狗”开关一、开关介绍户外分界断路器设备具备故障电流检测功能，保护控制功能（过流保护、速断保护、零序保护），适用于10kV 架空线路，可实现自动切除单相接地故障和自动切除相间短路故障。
安装点适用于10kV 配电线路用户进户线的责任分界点处或主干线上运用短路保护等。
二、如何操作2.1 机械操作2.2 控制器电动操作控制器通电延时 10 秒，自动检测开关储能信号，检测到分界断路器未储能则自动发出电动储能命令，分界断路器接收到储能命令后，自动完成电动储能。
三、基本功能与操作1.开关本体手动分合功能如同通用的断路器一样，分界断路器具备现场手动分合和电动分合控制功能。
2.模拟量检测功能控制器与开关本体配合使用可检测线路的两相电流、零序电流和线路电压，上述模拟量信号由开关本体航空插座输出，从控制器底部的CT/IO 插座通过航空插头接入控制器。
通过控制器内部的信号转换和计算，可实时监测其运行值（用笔记本电脑通过控制器的维护通信口或配置通信模块后可接收及处理这些测量数值）。
3.保护控制功能a）零序保护通过对控制器的定值整定和对零序电流的监测，分界断路器能侦测和判定用户界内的单相接地故障，在延时达到整定值后执行分闸操作，自动切除接地故障；变电站及馈线上的其它用户避免发生停电事故, 为了避免瞬时性故障造成开关分闸，可对分界断路器进行重合闸设置，重合闸时间可自行设定，为了避免永久性故障对线路造成严重损坏，或其它保护的时限配合问题，分界断路器做了重合闸后加速保护功能。
零序保护的控制功能适用于配电网中性点不接地系统、中性点经消弧线圈接地系统和中性点经小电阻接地系统。
b）过流（速断）保护通过定值整定和对相电流的监测，分界断路器能侦测和判定用户界内的相间短路故障，经延时判定后，控制器输出分闸命令使分界真空断路器自动分闸，自动切除过流故障，变电站及馈线上的其它用户避免发生停电事故, 为了避免瞬时性故障造成用户长时间停电，在控制器保护动作后，对分界断路器进行重合闸，重合闸时间可以设定，为了避免永久性故障对线路造成严重损坏，或其它保护的时限配合问题，控制器做了重合闸后加速保护功能。

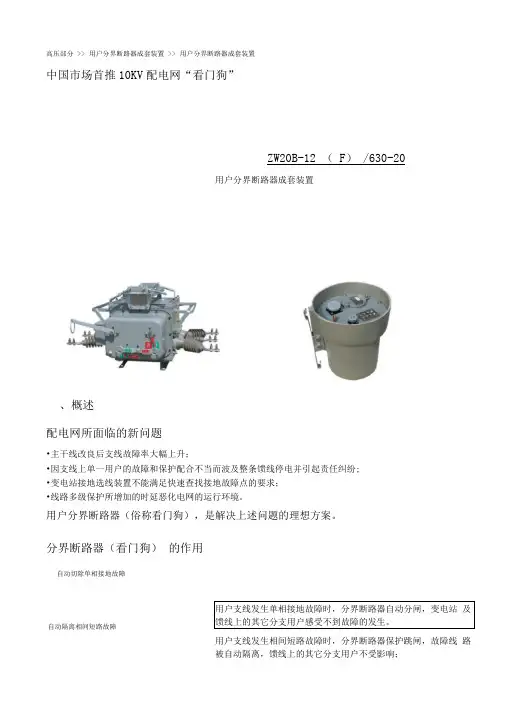

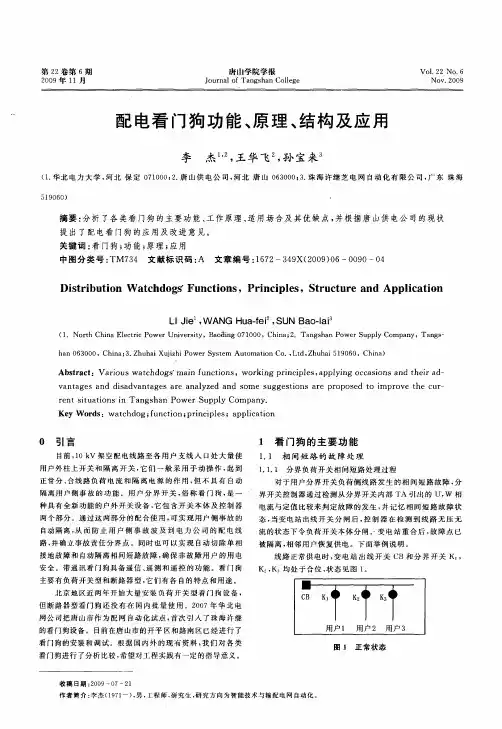

高压部分 >> 用户分界断路器成套装置 >> 用户分界断路器成套装置中国市场首推10KV配电网“看门狗”ZW20B-12（F）/630-20用户分界断路器成套装置一、概述配电网所面临的新问题●主干线改良后支线故障率大幅上升；●因支线上单一用户的故障和保护配合不当而波及整条馈线停电并引起责任纠纷；●变电站接地选线装置不能满足快速查找接地故障点的要求；●线路多级保护所增加的时延恶化电网的运行环境。
用户分界断路器（俗称看门狗），是解决上述问题的理想方案。
分界断路器（看门狗）的作用自动切除单相接地故障自动隔离相间短路故障用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。
用户支线发生相间短路故障时，分界断路器保护跳闸，故障线路被自动隔离，馈线上的其它分支用户不受影响；快速定位故障点监控用户负荷设备构成用户分界断路器是一种全新的10KV户外柱上真空开关成套设备，包含断路器本体，分界断路器控制器及柱上PT三大部分。
通过航空插接件及户外密封的控制电缆进行电气连接。
分界断路器本体基于ZW20B真空断路器的结构设计，在原有保护CT的基础上，又内置新型零序电流互感器（一体化单绕组）。
控制器采用钟罩形结构，是具有保护、控制、测量以及信号监视的结合自动化户外测控装置。
用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则自动将信息报送到电力管理中心分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。
分界断路器保护处理方式综述于下表故障性质及故障点保护处理单相接地故障中性点不接地系统用户界内中性点经沙袋弧线圈接地系统用户界内判定为永久性接地后立即跳闸中性点不接地系统用户界外中性点经消弧线圈接地系统用户界外不动作中性点经小电阻接地系统用户界内先于变电站保护动作跳闸中性点经小电阻接地系统用户界外不动作相间短路故障用户界内分界断路器跳闸，可实现瞬时故障跳闸后一次重合闸用户界外不动作主要技术参数。

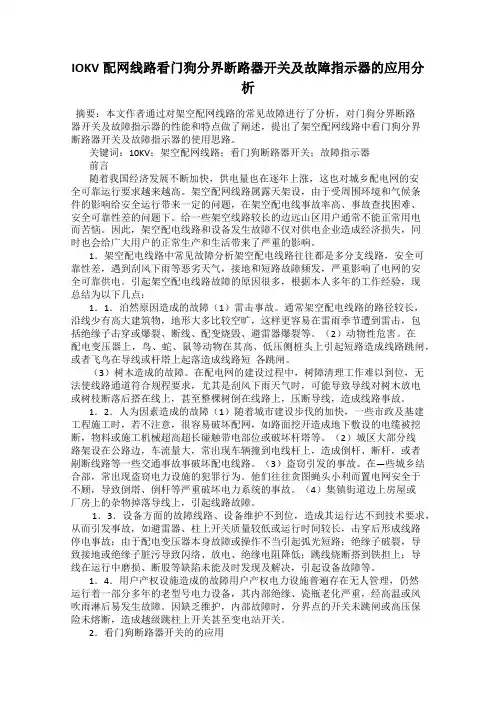

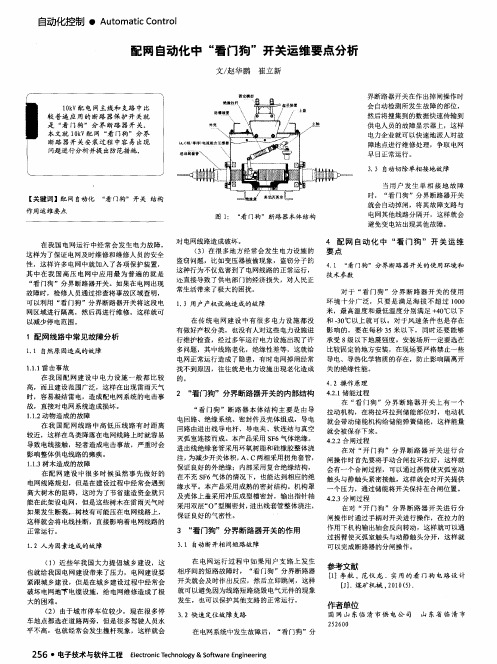

IOKV配网线路看门狗分界断路器开关及故障指示器的应用分析摘要：本文作者通过对架空配网线路的常见故障进行了分析，对门狗分界断路器开关及故障指示器的性能和特点做了阐述，提出了架空配网线路中看门狗分界断路器开关及故障指示器的使用思路。
关键词：10KV；架空配网线路；看门狗断路器开关；故障指示器前言随着我国经济发展不断加快，供电量也在逐年上涨，这也对城乡配电网的安全可靠运行要求越来越高。
架空配网线路属露天架设，由于受周围环境和气候条件的影响给安全运行带来一定的问题，在架空配电线事故率高、事故查找困难、安全可靠性差的问题下。
给一些架空线路较长的边远山区用户通常不能正常用电而苦恼。
因此，架空配电线路和设备发生故障不仅对供电企业造成经济损失，同时也会给广大用户的正常生产和生活带来了严重的影响。
1．架空配电线路中常见故障分析架空配电线路往往都是多分支线路，安全可靠性差，遇到刮风下雨等恶劣天气，接地和短路故障频发，严重影响了电网的安全可靠供电。
引起架空配电线路故障的原因很多，根据本人多年的工作经验，现总结为以下几点：1．1．泊然原因造成的故障（1）雷击事故。
通常架空配电线路的路径较长，沿线少有高大建筑物，地形大多比较空旷，这样更容易在雷雨季节遭到雷击，包括绝缘子击穿或爆裂、断线、配变烧毁、避雷器爆裂等。
（2）动物性危害。
在配电变压器上，鸟、蛇、鼠等动物在其高、低压侧桩头上引起短路造成线路跳闸，或者飞鸟在导线或杆塔上起落造成线路短各跳闸。
（3）树木造成的故障。
在配电网的建设过程中，树障清理工作难以到位，无法使线路通道符合规程要求，尤其是刮风下雨天气时，可能导致导线对树木放电或树枝断落后搭在线上，甚至整棵树倒在线路上，压断导线，造成线路事故。
1．2．人为因素造成的故障（1）随着城市建设步伐的加快，一些市政及基建工程施工时，若不注意，很容易破坏配网，如路面挖开造成地下敷设的电缆被挖断，物料或施工机械超高超长碰触带电部位或破坏杆塔等。

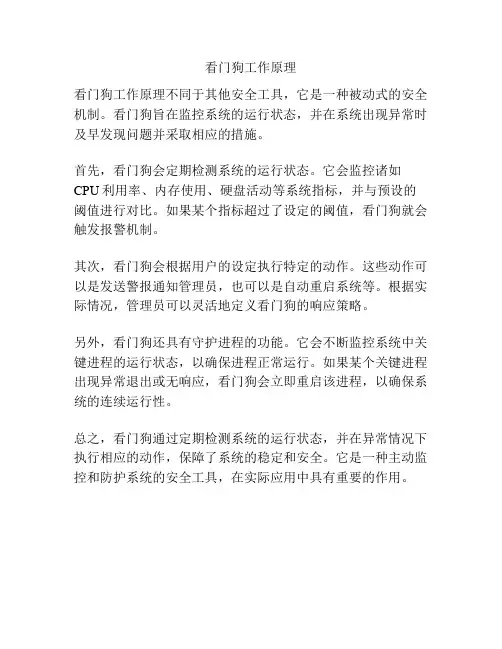

简述看门狗的工作原理
看门狗（Watchdog）是一种硬件或软件设备，用于监视系统中的故障和错误。
在计算机系统中，看门狗的作用类似于守卫，它会定期检查系统的运行状态，如果发现异常情况，就会采取相应的措施来保护系统的稳定和安全。
看门狗的工作原理主要包括三个方面：定时器、复位电路和中断控制器。
看门狗的定时器是它最基本的组成部分。
在系统启动时，看门狗会初始化定时器，并设置一个特定的时间间隔。
这个时间间隔通常是几秒钟或几分钟，在这个时间间隔内，看门狗会不断地向系统发送一个信号，以确保系统正常运行。
看门狗还配备有复位电路。
如果系统出现了故障或错误，看门狗就会通过复位电路来强制重启系统，恢复系统的正常运行。
这种强制重启的方式虽然有些粗暴，但是它可以有效地避免系统崩溃或死机，从而保护系统的稳定性和可靠性。
看门狗还需要配合中断控制器来工作。
中断控制器是一种硬件设备，用于处理系统中的各种中断请求。
当看门狗检测到系统出现异常情况时，它会通过中断控制器来发送一个中断请求，以通知系统管理员或其他应用程序，以便及时采取措施来解决问题。
总的来说，看门狗的工作原理非常简单，它主要通过定时器、复位电路和中断控制器来实现对系统的监控和保护。
虽然看门狗在计算机系统中只是一个小小的角色，但是它的作用却是非常重要的。
在保证系统的稳定性和可靠性方面，看门狗可以发挥重要的作用，为系统管理员提供有力的保障。
ZW32-12F看门狗智能分界开关ZW32看门狗分界开关产品概述：ZW32-12(G)/M630-20型户外高压永磁智能型(看门狗)真空断路器(以下简称永磁开关)是三相交流501"1z、额定电压12kV的户外高压开关设备。
永磁开关主要用作变电站。
10kV出线开关及10kV级三相交流电力系统中作为分、合负荷电流，开断过载电流及短路电流的线路保护开关。
佳吉电气O135******** YUAN断路器符合GB1984-2003《高压交流断路器》、DL/T402-2007《高压交流断路器订货技术条件》和DL/T403—2000《12kV～40.5高压真空断路器订货技术条件》等枝术标准。
结构特点1、永磁开关由真空开关本体，单稳定永磁操动机构和智能控制器三部分构成，因而具有广泛的配合范围和灵活方便的动作程序整定方式，具有很高的工作可靠性和安全性，佳吉电气是具有控制和保护功能的新型“机电一体化”智能高压开关设备。
2、断路器符合GBl984-2003《高压交流断路器》、DL/T402-2007《高压交流断路器订货技术条件》和DL/T403-2000《12kV～40 5kV高压真空断路器订货技术条件》等技术标准。
ZW32看门狗分界开关型号含义：ZW32看门狗分界开关使用环境：1、周围空气温度：上限+4-40~C，下限-40~C2、海拔：不超过3000mm3、风压：不超过700Pa(相当于风速34m/s)4、空气污秽程度：不超过IV级5、覆冰厚度：不超过10mm6、没有火灾，爆炸危险，化学腐蚀及剧烈振动的场所ZW32看门狗分界开关结构特点：佳吉电气该断路器由三相支住、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。
高压部分 >> 用户分界断路器成套装置 >> 用户分界断路器成套装置中国市场首推10KV 配电网“看门狗”ZW20B-12（F ） /630-20用户分界断路器成套装置、概述配电网所面临的新问题•主干线改良后支线故障率大幅上升；•因支线上单一用户的故障和保护配合不当而波及整条馈线停电并引起责任纠纷; •变电站接地选线装置不能满足快速查找接地故障点的要求； •线路多级保护所增加的时延恶化电网的运行环境。
用户分界断路器（俗称看门狗），是解决上述问题的理想方案。
自动切除单相接地故障用户支线发生单相接地故障时，分界断路器自动分闸，变电站 及馈线上的其它分支用户感受不到故障的发生。
用户支线发生相间短路故障时，分界断路器保护跳闸，故障线 路被自动隔离，馈线上的其它分支用户不受影响；分界断路器（看门狗） 的作用自动隔离相间短路故障分界断路器可配置有线或无线通信附件， 将监测数据传送到电 力管理中心，实现对用户负荷的远方实时数据监控。
\mm\lutti\I设备构成 用户分界断路器是一种全新的10K V 户外柱上真空开关成套设备，包含断路器本体，分界 断路器控制器及柱上PT 三大部分。
通过航空插接件及户外密封的控制电缆进行电气连接。
分 界断路器本体基于ZW20B!空断路器的结构设计，在原有保护CT 的基础上，又内置新型零序 电流互感器（一体化 单绕组）。
控制器采用钟罩形结构，是具有保护、控制、测量以及信 号监视的结合自动化户外测控装置。
快速定位故障点用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界 断路器如配有通信模块，则自动将信息报送到电力管理中心监控用户负荷ii i書wLJTIT故障处理过程单相接地的故障处理过程（中性点不接地或中性点经消弧线翩接地系统） 执行步驟用户2界内ift 生鍛枳根地放障时.K 出手序电沆JG 近全 网的零序电経延时列定故障性质为*久令K 2 B«h 分 M.立即用・談肄・对K 2WM.具它栢创用户的“相權地牧•均属畀外枚・• K2檢出的&序电流比金网的琴爭电況小得多.K 少不会分单相接地的故障处理过程（中性点经小电阻接地系统）51示执行步骤3正荒佻电时.变电魅出钱开关CBftl 分間珞8SK 1. K2. K 3均处于合位，用户2界内发生单栢授堆故埠时・K 2检出妙序电汲0近全刈 #用电K2$变亀站保护动作时限亠合・先十变业站动作令 K2自幼分"，立印切斷如电筑.使兀♦»用戸免于停电》对K2M 育.户的•柜按地牧■均41界外故理.K 2检出的。
