思科模拟器配置命令

1、进入用户模式，像这样有个大于符号的2、输入enable进入特权模式，像这样有个#号的3、输入configure terminal进入全局配置模式4、在全局配置模式下可以先设置特权密码，输入enablepassword 1235、接下来对vlan1的接口进行配置。

首先进入接口配置模式，输入interface vlan 16、现在开始配置vlan 1 的管理ip 和子网掩码。

输入ipaddress 192.168.1.1 255.255.255.07、将vlan1 设置为活跃状态。

输入no shut8、退出当前模式进入全局配置模式。

输入exit9、接下来是设置远程登录密码。

首先进入line配置模式，输入line vty 0 4（PS：这里VTY(Virtual Type Terminal)是虚拟终端的意思，line vty 0 4表示设置0到4号5个端口为远程登录端口，设置为0 3，0 2，0 1完全是可以的）10、然后设置密码。

输入password jfb11、输入了密码当然要保存！在上一步的基础上输入login12、然后输入end返回特权模式，再输入show running查看我们对交换机的配置情况13、设置正确。

14、现在就是对pc配置ip 和子网掩码（192.168.1.2255.255.255.0）15、连接一根直通双绞线。

16、接下来激动人心的时刻到来了，在命令提示符中输入ping192.168.1.1，是不是通了，如果没有可多试几次！17、更激动人心的时刻是在下面。

输入telnet 192.168.1.118、输入远程登录密码jfb，看看是不是远程登录成功了19、输入enable ，提示输入密码，该密码为特权密码，前面设置的123看看是不是进入特权模式了！20、现在你就可以对交换机进行配置了MY GOD``````。

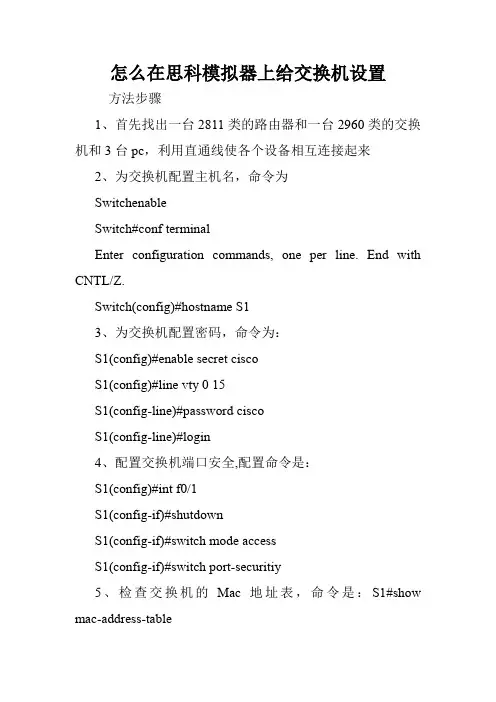

怎么在思科模拟器上给交换机设置方法步骤1、首先找出一台2811类的路由器和一台2960类的交换机和3台pc，利用直通线使各个设备相互连接起来2、为交换机配置主机名，命令为SwitchenableSwitch#conf terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S13、为交换机配置密码，命令为：S1(config)#enable secret ciscoS1(config)#line vty 0 15S1(config-line)#password ciscoS1(config-line)#login4、配置交换机端口安全,配置命令是：S1(config)#int f0/1S1(config-if)#shutdownS1(config-if)#switch mode accessS1(config-if)#switch port-securitiy5、检查交换机的Mac地址表，命令是：S1#show mac-address-table6、查看端口安全的设置情况，用命令为：show port-security相关阅读：交换机工作原理过程交换机工作于OSI参考模型的第二层，即数据链路层。

交换机内部的CPU会在每个端口成功连接时，通过将MAC 地址和端口对应，形成一张MAC表。

在今后的通讯中，发往该MAC地址的数据包将仅送往其对应的端口，而不是所有的端口。

因此，交换机可用于划分数据链路层广播，即冲突域;但它不能划分网络层广播，即广播域。

交换机拥有一条很高带宽的背部总线和内部交换矩阵。

交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC(网卡的硬件地址)的NIC(网卡)挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在，广播到所有的端口，接收端口回应后交换机会学习新的MAC地址，并把它添加入内部MAC地址表中。

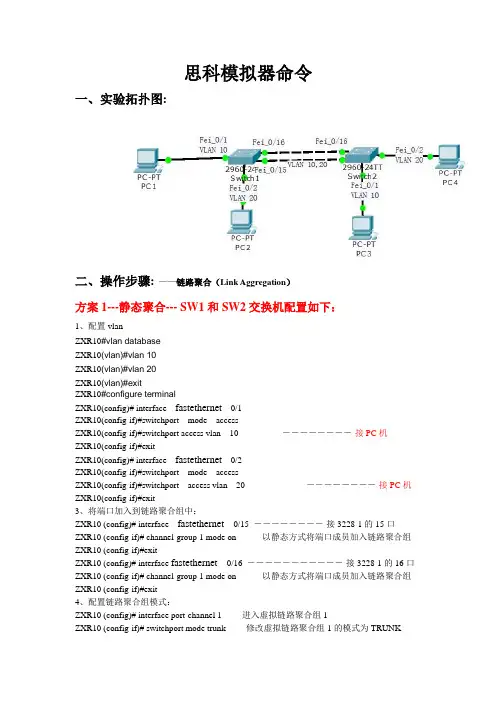

思科模拟器命令一、实验拓扑图:二、操作步骤:——链路聚合（Link Aggregation）方案1---静态聚合--- SW1和SW2交换机配置如下：1、配置vlanZXR10#vlan databaseZXR10(vlan)#vlan 10ZXR10(vlan)#vlan 20ZXR10(vlan)#exitZXR10#configure terminalZXR10(config)# interface fastethernet0/1ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 10 ――――――――-接PC机ZXR10(config-if)#exitZXR10(config)# interface fastethernet0/2ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 20 ――――――――-接PC机ZXR10(config-if)#exit3、将端口加入到链路聚合组中：ZXR10 (config)# interface fastethernet 0/15 ――――――――-接3228-1的15口ZXR10 (config-if)# channel-group 1 mode on---------以静态方式将端口成员加入链路聚合组ZXR10 (config-if)#exitZXR10 (config)# interface fastethernet 0/16 ―――――――――――-接3228-1的16口ZXR10 (config-if)# channel-group 1 mode on---------以静态方式将端口成员加入链路聚合组ZXR10 (config-if)#exit4、配置链路聚合组模式：ZXR10 (config)# interface port-channel 1-------进入虚拟链路聚合组1ZXR10 (config-if)# switchport mode trunk-------修改虚拟链路聚合组1的模式为TRUNKZXR10(config-if)#switchport trunk allowed vlan 10,20----虚拟链路聚合组1承载VLAN 10,20 ZXR10 (config)#exit（SW2交换机配置同SW-1一样）方案2 –动态链路聚合---SW1和SW2交换机配置如下：1、配置vlanZXR10#vlan databaseZXR10(vlan)#vlan 10ZXR10(vlan)#vlan 20ZXR10(vlan)#exitZXR10#configure terminalZXR10(config)# interface fastethernet0/1ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 10 ――――――――-接PC机ZXR10(config-if)#exitZXR10(config)# interface fastethernet0/2ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 20 ――――――――-接PC机ZXR10(config-if)#exit3、将端口加入到链路聚合组中：ZXR10 (config)# interface fastethernet 0/15 ――――――――-接3228-1的15口ZXR10 (config-if)# channel-protocol lacp--------设置端口聚合模式为动态模式ZXR10 (config-if)# channel-group 1 mode active（/passive）---------以动态方式将端口成员加入链路聚合组ZXR10 (config-if)#exitZXR10 (config)# interface fastethernet 0/16 ―――――――――――-接3228-1的16口ZXR10 (config-if)# channel-protocol lacp--------设置端口聚合模式为动态模式ZXR10 (config-if)# channel-group 1 mode active（/passive）---------以动态方式将端口成员加入ZXR10 (config-if)#exit4、配置链路聚合组模式：ZXR10 (config)# interface port-channel 1ZXR10 (config-if)# switchport mode trunkZXR10(config-if)#switchport trunk allowed vlan 10,20ZXR10 (config)#exit（SW2交换机配置同SW-1一样）注：聚合模式设置为on时端口运行静态trunk，参与聚合的两端都需要设置为on模式。

Cisco最全模拟器教程教程1、进入用户模式，像这样有个大于符号的2、输入enable进入特权模式，像这样有个#号的3、输入configure terminal进入全局配置模式4、在全局配置模式下可以先设置特权密码，输入enablepassword 1235、接下来对vlan1的接口进行配置。

首先进入接口配置模式，输入interface vlan 16、现在开始配置vlan 1 的管理ip 和子网掩码。

输入ipaddress 192.168.1.1 255.255.255.07、将vlan1 设置为活跃状态。

输入no shut8、退出当前模式进入全局配置模式。

输入exit9、接下来是设置远程登录密码。

首先进入line配置模式，输入line vty 0 4（PS：这里VTY(Virtual Type Terminal)是虚拟终端的意思，line vty 0 4表示设置0到4号5个端口为远程登录端口，设置为0 3，0 2，0 1完全是可以的）10、然后设置密码。

输入password jfb11、输入了密码当然要保存！在上一步的基础上输入login12、然后输入end返回特权模式，再输入show running查看我们对交换机的配置情况13、设置正确。

14、现在就是对pc配置ip 和子网掩码（192.168.1.2255.255.255.0）15、连接一根直通双绞线。

16、接下来激动人心的时刻到来了，在命令提示符中输入ping192.168.1.1，是不是通了，如果没有可多试几次！17、更激动人心的时刻是在下面。

输入telnet 192.168.1.118、输入远程登录密码jfb，看看是不是远程登录成功了19、输入enable ，提示输入密码，该密码为特权密码，前面设置的123看看是不是进入特权模式了！20、现在你就可以对交换机进行配置了MY GOD``````可以这么说，我用过有许多好的网络模拟软件，其中不乏有特别优秀的！比如Boson的B oson NetSim for CCNA 6.0就很优秀。

思科命令大全(完整版)1.设置主机名/系统名IOS：witch(config)#hotname"hotname"CLI：witch(enable)etytemnamename-tring2．设置登录口令IOS：witch(config)#enablepawordlevel1pawordCLI：witch(enable)etpawordwitch(enable)etenalbepa3．设置远程访问IOS：witch(config)#interfacevlan1witch(config-if)#ipaddreip-addrenetmakwitch(config-if)#ipdefault-gatewayip-addreCLI：witch(enable)etinterfacec0ip-addrenetmakbroadcat-addre witch(enable)etinterfacec0vlanwitch(enable)etiproutedefaultgateway4．启用和浏览CDP信息IOS：witch(config-if)#cdpenablewitch(config-if)#nocdpenableCLI：witch(enable)etcdp{enable|diable}module/port5．查看Cico邻接设备的CDP通告IOS：witch#howcdpinterface[typemodle/port]witch#howcdpneighbor[typemodule/port][detail]CLI：witch(enable)howcdpneighbor[module/port][vlan|duple某|capabilitie|detail]6．端口描述IOS：witch(config-if)#decriptionecription-tring CLI：witch(enable)etportnamemodule/numberdecription-tring 7．设置端口速度IOS：witch(config-if)#peed{10|100|auto}CLI：witch(enable)etportpeedmoudle/number{10|100|auto}witch(enable)etportpeedmoudle/number{4|16|auto}8．设置以太网的链路模式IOS：witch(config-if)#duple某{auto|full|half}CLI：witch(enable)etportduple某module/number{full|half}9．配置静态VLANIOS：witch#vlandatabaewitch(vlan)#vlanvlan-numnamevlawitch(vlan)#e某itwitch#configureteriminalwitch(config)#interfaceinterfacemodule/numberwitch(config-if)#witchportmodeaccewitch(config-if)#witchportaccevlanvlan-numwitch(config-if)#endCLI：witch(enable)etvlanvlan-num[namename]witch(enable)etvlanvlan-nummod-num/port-lit10．配置VLAN中继线IOS：witch(config)#interfaceinterfacemod/portwitch(config-if)#witchportmodetrunkwitch(config-if)#witchporttrunkencapulation{il|dotlq}witch(config-if)#witchporttrunkallowedvlanremovevlan-litwitch(config-if)#witchporttrunkallowedvlanaddvlan-litCLI：witch(enable)ettrunkmodule/port[on|off|deirable|auto|nonegotiate] Vlan-range[il|dotlq|dotl0|lane|negotiate]11．配置VTP管理域IOS：witch#vlandatabaewitch(vlan)#vtpdomaindomain-nameCLI：witch(enable)etvtp[domaindomain-name]12．配置VTP模式IOS：witch#vlandatabaewitch(vlan)#vtpdomaindomain-namewitch(vlan)#vtp{ever|cilent|tranparent}witch(vlan)#vtppawordpawordCLI：witch(enable)etvtp[domaindomain-name][mode{ever|cilent|tranparent}][pawordpaword] 13．配置VTP版本IOS：witch#vlandatabaewitch(vlan)#vtpv2-modeCLI：witch(enable)etvtpv2enable14．启动VTP剪裁IOS：witch#vlandatabaewitch(vlan)#vtppruningCLI：witch(enable)etvtppruningenable15．配置以太信道IOS：witch(config-if)#portgroupgroup-number[ditribution{ource|detination}]CLI：witch(enable)etportchannelmoudle/port-rangemode{on|off|deirable|auto}16．调整根路径成本IOS：witch(config-if)#panning-tree[vlanvlan-lit]cotcotCLI：witch(enable)etpantreeportcotmoudle/portcotwitch(enable)etpantreeportvlancotmoudle/port[cotcot][vlan-lit]17．调整端口IDIOS：witch(config-if)#panning-tree[vlanvlan-lit]port-priorityport-priorityCLI：witch(enable)etpantreeportpri{mldule/port}prioritywitch(enable)etpantreeportvlanpri{module/port}priority[vlan] 18．修改STP时钟witch(config)#panning-tree[vlanvlan-lit]ma某-ageecondCLI：witch(enable)etpantreehellointerval[vlan]witch(enable)etpantreefwddelaydelay[vlan]witch(enable)etpantreema某ageagingtiame[vlan]19.启用或禁用PortFat特征IOS：witch(config-if)#panning-treeportfatCLI：witch(enable)etpantreeportfat{module/port}{enable|diable}20.启用或禁用UplinkFat特征IOS：witch(config)#panning-treeuplinkfat[ma某-update-ratepkt-per-econd]CLI：witch(enable)etpantreeuplinkfat{enable|diable}[rateupdate-rate][all-protocoloff|on]为了将交换机配置成一个集群的命令交换机,首先要给管理接口分配一个IP地址,然后使用下列命令:witch(config)#cluterenablecluter-name21.为了从一条中继链路上删除VLAN,可使用下列命令:witch(enable)cleartrunkmodule/portvlan-range22.用howvtpdomain显示管理域的VTP参数.23.用howvtptatitic显示管理域的VTP参数.24.在Catalyt交换机上定义TrBRF的命令如下:witch(enable)etvlanvlan-name[namename]typetrbrfbridgebridge-num[tp{ieee|ibm}]25.在Catalyt交换机上定义TrCRF的命令如下:witch(enable)etvlanvlan-num[namename]typetrcrf{ringhe某-ring-num|decringdecimal-ring-num}parentvlan-num26.在创建好TrBRFVLAN之后,就可以给它分配交换机端口.对于以太网交换,可以采用如下命令给VLAN分配端口:witch(enable)etvlanvlan-nummod-num/port-num27.命令howpantree显示一个交换机端口的STP状态.28.配置一个ELAN的LES和BUS,可以使用下列命令:ATM(config)#interfaceatmnumber.ubintmultiointATM(config-ubif)#laneerber-buethernetelan-name29.配置LECS:ATM(config)#lanedatabaedatabae-nameATM(lane-config-databade)#nameelan1-nameerver-atm-addrele1-nap-addreATM(lane-config-databade)#nameelan2-nameerver-atm-addrele2-nap-addreATM(lane-config-databade)#name...30.创建完数据库后,必须在主接口上启动LECS.命令如下:ATM(config)#interfaceatmnumberATM(config-if)#laneconfigdatabaedatabae-nameATM(config-if)#laneconfigauto-config-atm-addre31.将每个LEC配置到一个不同的ATM子接口上.命令如下:ATM(config)#interfaceatmnumber.ubintmultipointATM(config)#laneclientethernetvlan-numelan-num32.用howlaneerver显示LES的状态.33.用howlanebu显示bu的状态.34.用howlanedatabae显示LECS数据库可内容.35.用howlaneclient显示LEC的状态.36.用howmodule显示已安装的模块列表.37.用物理接口建立与VLAN的连接:router#configureterminalrouter(config)#interfacemediamodule/portrouter(config-if)#decriptiondecription-tringrouter(config-if)#ipaddreip-addrubnet-makrouter(config-if)#nohutdown38.用中继链路来建立与VLAN的连接:router(config)#interfacemodule/port.ubinterface router(config-ig)#encapulation[il|dotlq]vlan-number router(config-if)#ipaddreip-addreubnet-mak39.用LANE来建立与VLAN的连接:router(config)#interfaceatmmodule/portrouter(config-if)#noipaddrerouter(config-if)#atmpvc105qaalrouter(config-if)#atmpvc2016ilnirouter(config-if)#interfaceatmmodule/port.ubinterfacemultipointrouter(config-if)#ipaddreip-addreubnet-makrouter(config-if)#laneclientethernetelan-numrouter(config-if)#interfaceatmmodule/port.ubinterfacemultipointrouter(config-if)#ipaddreip-addreubnet-namerouter(config-if)#laneclientethernetelan-namerouter(config-if)#...40.为了在路由处理器上进行动态路由配置,可以用下列IOS命令来进行:router(config)#iproutingrouter(config)#routerip-routing-protocolrouter(config-router)#networkip-network-numberrouter(config-router)#networkip-network-number41.配置默认路由:witch(enable)etiproutedefaultgateway42.为一个路由处理器分配VLANID,可在接口模式下使用下列命令:router(config)#interfaceinterfacenumberrouter(config-if)#mlrpvlan-idvlan-id-num43.在路由处理器启用MLSP:router(config)#mlrpip44.为了把一个外置的路由处理器接口和交换机安置在同一个VTP域中:router(config)#interfaceinterfacenumberrouter(config-if)#mlrpvtp-domaindomain-name45.查看指定的VTP域的信息:router#howmlrpvtp-domainvtpdomainname46.要确定RSM或路由器上的管理接口,可以在接口模式下输入下列命令:router(config-if)#mlrpmanagement-interface47.要检验MLS-RP的配置情况：router#howmlrp48.检验特定接口上的MLS配置：router#howmlrpinterfaceinterfacenumber49.为了在MLS-SE上设置流掩码而又不想在任一个路由处理器接口上设置访问列表：etmlflow[detination|detination-ource|full]50.为使MLS和输入访问列表可以兼容，可以在全局模式下使用下列命令：router(config)#mlrpipinput-acl51.当某个交换机的第3层交换失效时，可在交换机的特权模式下输入下列命令：witch(enable)etmlenable52.若想改变老化时间的值，可在特权模式下输入以下命令：54.确定那些MLS-RP和MLS-SE参与了MLS，可先显示交换机引用列表中的内容再确定：witch(enable)howmlinclude55.显示MLS高速缓存记录：witch(enable)howmlentry56.用命令howinarp显示ARP高速缓存区的内容。

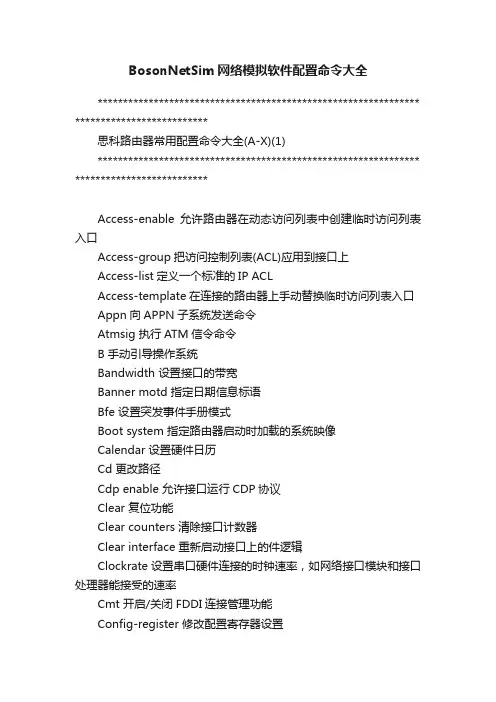

BosonNetSim网络模拟软件配置命令大全*************************************************************** **************************思科路由器常用配置命令大全(A-X)(1)*************************************************************** **************************Access-enable允许路由器在动态访问列表中创建临时访问列表入口Access-group把访问控制列表(ACL)应用到接口上Access-list定义一个标准的IP ACLAccess-template在连接的路由器上手动替换临时访问列表入口Appn向APPN子系统发送命令Atmsig 执行ATM信令命令B 手动引导操作系统Bandwidth 设置接口的带宽Banner motd 指定日期信息标语Bfe 设置突发事件手册模式Boot system 指定路由器启动时加载的系统映像Calendar 设置硬件日历Cd 更改路径Cdp enable 允许接口运行CDP协议Clear 复位功能Clear counters 清除接口计数器Clear interface 重新启动接口上的件逻辑Clockrate 设置串口硬件连接的时钟速率，如网络接口模块和接口处理器能接受的速率Cmt 开启/关闭FDDI连接管理功能Config-register 修改配置寄存器设置Configure 允许进入存在的配置模式，在中心站点上维护并保存配置信息Configure memory 从NVRAM加载配置信息Configure terminal 从终端进行手动配置Connect 打开一个终端连接Copy 复制配置或映像数据Copy flash tftp 备份系统映像文件到TFTP服务器Copy running-config startup-config 将RAM中的当前配置存储到NVRAMCopy running-config tftp 将RAM中的当前配置存储到网络TFTP服务器上Copy tftp flash 从TFTP服务器上下载新映像到FlashCopy tftp running-config 从TFTP服务器上下载配置文件Debug 使用调试功能Debug dialer 显示接口在拨什么号及诸如此类的信息Debug ip rip 显示RIP路由选择更新数据Debug ipx routing activity 显示关于路由选择协议(RIP)更新数据包的信息Debug ipx sap 显示关于SAP（业务通告协议）更新数据包信息Debug isdn q921 显示在路由器D通道ISDN接口上发生的数据链路层（第2层）的访问过程Debug ppp 显示在实施PPP中发生的业务和交换信息Delete 删除文件Deny 为一个已命名的IP ACL设置条件Dialer idle-timeout 规定线路断开前的空闲时间的长度Dialer map 设置一个串行接口来呼叫一个或多个地点Dialer wait-for-carrier-time 规定花多长时间等待一个载体Dialer-group 通过对属于一个特定拨号组的接口进行配置来访问控制Dialer-list protocol 定义一个数字数据接受器（DDR）拨号表以通过协议或ACL与协议的组合来控制控制拨号Dir 显示给定设备上的文件Disable 关闭特许模式Disconnect 断开已建立的连接Enable 打开特许模式Enable password 确定一个密码以防止对路由器非授权的访问*****************************************************************************************思科路由器常用配置命令大全(A-X)(2)*************************************************************** **************************Enable password 设置本地口令控制不同特权级别的访问Enable secret 为enable password命令定义额外一层安全性 (强制安全，密码非明文显示)Encapsulation frame-relay 启动帧中继封装Encapsulation novell-ether 规定在网络段上使用的Novell独一无二的格式Encapsulation PPP 把PPP设置为由串口或ISDN接口使用的封装方法Encapsulation sap 规定在网络段上使用的以太网802.2格式Cisco的密码是sapEnd 退出配置模式Erase 删除闪存或配置缓存Erase startup-config 删除NVRAM中的内容Exec-timeout 配置EXEC命令解释器在检测到用户输入前所等待的时间Exit 退出所有配置模式或者关闭一个激活的终端会话和终止一个EXECExit 终止任何配置模式或关闭一个活动的对话和结束EXECformat 格式化设备Frame-relay local-dlci 为使用帧中继封装的串行线路启动本地管理接口（LMI）Help 获得交互式帮助系统History 查看历史记录Hostname 使用一个主机名来配置路由器，该主机名以提示符或者缺省文件名的方式使用Interface 设置接口类型并且输入接口配置模式Interface 配置接口类型和进入接口配置模式Interface serial 选择接口并且输入接口配置模式Ip access-group 控制对一个接口的访问Ip address 设定接口的网络逻辑地址Ip address 设置一个接口地址和子网掩码并开始IP处理Ip default-network 建立一条缺省路由Ip domain-lookup 允许路由器缺省使用DNSIp host 定义静态主机名到IP地址映射Ip name-server 指定至多6个进行名字-地址解析的服务器地址Ip route 建立一条静态路由Ip unnumbered 在为给一个接口分配一个明确的IP地址情况下，在串口上启动互联网协议（IP）的处理过程Ipx delay 设置点计数Ipx ipxwan 在串口上启动IPXWAN协议Ipx maximum-paths 当转发数据包时设置Cisco IOS软件使用的等价路径数量Ipx network 在一个特定接口上启动互联网数据包交换（IPX）的路由选择并且选择封装的类型（用帧封装）Ipx router 规定使用的路由选择协议Ipx routing 启动IPX路由选择Ipx sap-interval 在较慢的链路上设置较不频繁的SAP（业务广告协议）更新Ipx type-20-input-checks 限制对IPX20类数据包广播的传播的接受Isdn spid1 在路由器上规定已经由ISDN业务供应商为B1信道分配的业务简介号（SPID）Isdn spid2 在路由器上规定已经由ISDN业务供应商为B2信道分配的业务简介号（SPID）Isdntch-type 规定了在ISDN接口上的中央办公区的交换机的类型Keeplive 为使用帧中继封装的串行线路LMI（本地管理接口）机制Lat 打开LAT连接Line 确定一个特定的线路和开始线路配置Line concole 设置控制台端口线路Line vty 为远程控制台访问规定了一个虚拟终端Lock 锁住终端控制台Login 在终端会话登录过程中启动了密码检查Login 以某用户身份登录，登录时允许口令验证Logout 退出EXEC模式Mbranch 向下跟踪组播地址路由至终端Media-type 定义介质类型Metric holddown 把新的IGRP路由选择信息与正在使用的IGRP 路由选择信息隔离一段时间Mrbranch 向上解析组播地址路由至枝端Mrinfo 从组播路由器上获取邻居和版本信息Mstat 对组播地址多次路由跟踪后显示统计数字Mtrace 由源向目标跟踪解析组播地址路径Name-connection 命名已存在的网络连接Ncia 开启/关闭NCIA服务器Network 把一个基于NIC的地址分配给一个与它直接相连的路由器把网络与一个IGRP的路由选择的过程联系起来在IPX路由器配置模式下，在网络上启动加强的IGRPNetwork 指定一个和路由器直接相连的网络地址段Network-number 对一个直接连接的网络进行规定No shutdown 打开一个关闭的接口Pad 开启一个X.29 PAD连接Permit 为一个已命名的IP ACL设置条件Ping 把ICMP响应请求的数据包发送网络上的另一个节点检查主机的可达性和网络的连通性对网络的基本连通性进行诊断Ping 发送回声请求，诊断基本的网络连通性Ppp 开始IETF点到点协议Ppp authentication 启动Challenge握手鉴权协议（CHAP）或者密码验证协议（PAP）或者将两者都启动，并且对在接口上选择的CHAP和PAP验证的顺序进行规定Ppp chap hostname 当用CHAP进行身份验证时，创建一批好像是同一台主机的拨号路由器Ppp chap password 设置一个密码，该密码被发送到对路由器进行身份验证的主机命令对进入路由器的用户名/密码的数量进行了限制Ppp pap sent-username 对一个接口启动远程PAP支持，并且在PAP对同等层请求数据包验证过程中使用sent-username和passwordProtocol 对一个IP路由选择协议进行定义，该协议可以是RIP，内部网关路由选择协议（IGRP），开放最短路径优先（OSPF），还可以是加强的IGRPPwd 显示当前设备名*************************************************************** **************************思科路由器常用配置命令大全(A-X)(3)/doc/8d14600486.html,*************************************************************** **************************思科路由器常用配置命令大全(Reload 关闭并执行冷启动；重启操作系统Rlogin 打开一个活动的网络连接Router 由第一项定义的IP路由协议作为路由进程，例如：router rip 选择RIP作为路由协议Router igrp 启动一个IGRP的路由选择过程Router rip 选择RIP作为路由选择协议Rsh 执行一个远程命令Sdlc 发送SDLC测试帧Send 在tty线路上发送消息Service password-encryption 对口令进行加密Setup 运行Setup命令Show 显示运行系统信息Show access-lists 显示当前所有ACL的内容Show buffers 显示缓存器统计信息Show cdp entry 显示CDP表中所列相邻设备的信息Show cdp interface 显示打开的CDP接口信息Show cdp neighbors 显示CDP查找进程的结果Show dialer 显示为DDR（数字数据接受器）设置的串行接口的一般诊断信息Show flash 显示闪存的布局和内容信息Show frame-relay lmi 显示关于本地管理接口（LMI）的统计信息Show frame-relay map 显示关于连接的当前映射入口和信息Show frame-relay pvc 显示关于帧中继接口的永久虚电路（pvc）的统计信息Show hosts 显示主机名和地址的缓存列表Show interfaces 显示设置在路由器和访问服务器上所有接口的统计信息Show interfaces 显示路由器上配置的所有接口的状态Show interfaces serial 显示关于一个串口的信息Show ip interface 列出一个接口的IP信息和状态的小结Show ip interface 列出接口的状态和全局参数Show ip protocols 显示活动路由协议进程的参数和当前状态Show ip route 显示路由选择表的当前状态Show ip router 显示IP路由表信息Show ipx interface 显示Cisco IOS软件设置的IPX接口的状态以及每个接口中的参数Show ipx route 显示IPX路由选择表的内容Show ipx servers 显示IPX服务器列表Show ipx traffic 显示数据包的数量和类型Show isdn active 显示当前呼叫的信息，包括被叫号码、建立连接前所花费的时间、在呼叫期间使用的自动化操作控制（AOC）收费单元以及是否在呼叫期间和呼叫结束时提供AOC信息Show isdn ststus 显示所有isdn接口的状态、或者一个特定的数字信号链路（DSL）的状态或者一个特定isdn接口的状态Show memory 显示路由器内存的大小，包括空闲内存的大小Show processes 显示路由器的进程Show protocols 显示设置的协议Show protocols 显示配置的协议。

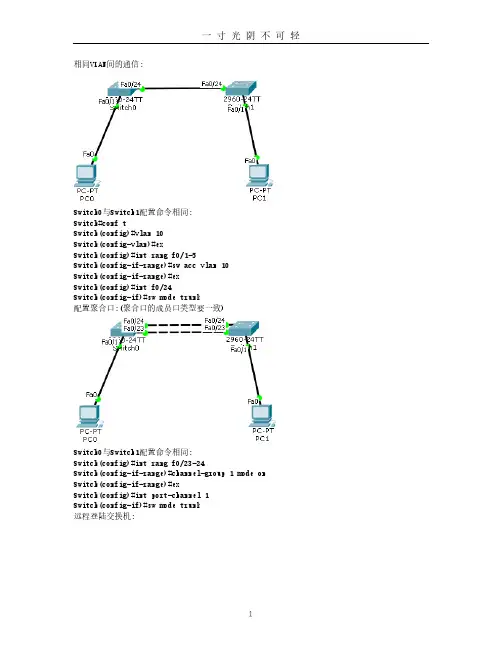

相同VLAN间的通信:Switch0与Switch1配置命令相同:Switch#conf tSwitch(config)#vlan 10Switch(config-vlan)#exSwitch(config)#int rang f0/1-5Switch(config-if-range)#sw acc vlan 10Switch(config-if-range)#exSwitch(config)#int f0/24Switch(config-if)#sw mode trunk配置聚合口:(聚合口的成员口类型要一致)Switch0与Switch1配置命令相同:Switch(config)#int rang f0/23-24Switch(config-if-range)#channel-group 1 mode on Switch(config-if-range)#exSwitch(config)#int port-channel 1Switch(config-if)#sw mode trunk远程登陆交换机:Switch(config)#int vlan 1Switch(config-if)#ip add 1.1.1.1 255.255.255.0(IP地址要和远程登陆的客户机在同一个网段) Switch(config-if)#no shSwitch(config-if)#exSwitch(config)#line vty 0Switch(config-line)#password zlrSwitch(config-line)#exitSwitch(config)#enable secret 123Switch(config)#ex三层交换机不同VLAN间的通信:三层交换机配置:Switch(config)#vlan 10Switch(config-vlan)#vlan 20Switch(config-vlan)#exSwitch(config)#int rang f0/23-24Switch(config-if-range)#sw trunk encapsulation dot1qSwitch(config-if-range)#sw mode trunkSwitch(config-if-range)#exSwitch(config)#int vlan 10Switch(config-if)#ip add 192.168.10.254 255.255.255.0Switch(config-if)#no shSwitch(config-if)#exSwitch(config)#int vlan 20Switch(config-if)#ip add 192.168.20.254 255.255.255.0Switch(config-if)#no shSwitch(config-if)#exSwitch(config)#ip routingSwitch0与Switch1配置命令相同:Switch(config)#vlan 20Switch(config-vlan)#exSwitch(config)#int rang f0/6-10Switch(config-if-range)#sw acc vlan 20Switch(config-if-range)#exSwitch(config)#int f0/21Switch(config-if)#sw mode trunk端口安全:Switch1配置命令:Switch(config)#int f0/2Switch(config-if)#sw mode acc(端口安全配置要在端口是静态的前提下) Switch(config-if)#sw port-securitySwitch(config-if)#sw port-security violation protectSwitch(config-if)#sw port-security maximum 1Switch(config-if)#sw port-security mac-address 0000.0c8a.9206 Switch(config-if)#no sw port-security mac-address 0000.0c8a.9206 Switch(config-if)#sw port-security mac-address 0000.0c8a.92d6生成树协议的配置:在选定为根交换机的交换机下配置:Switch(config)#spanning-tree mode pvstSwitch(config)#spanning-tree vlan 1 priority 4096三层交换机与理由器的静态路由通信:ROUTER0:Router#conf tRouter(config)#int f1/0Router(config-if)#ip add 192.168.1.2 255.255.255.0Router(config-if)#no shRouter(config-if)#exRouter(config)#int f0/0Router(config-if)#ip add 192.168.2.254 255.255.255.0Router(config-if)#no shRouter(config-if)#exRouter(config)#ip route 192.168.10.0 255.255.255.0 192.168.1.1Router(config)#ip route 192.168.20.0 255.255.255.0 192.168.1.1三层交换机配置:(F0/1作为路由口的配置;若作为SVI配置,则只需把F0/1划分到VLAN10,VLAN20其中之一并把理由器的F1/0的IP地址设置到与SVI端口相同的网段)Switch(config)#int f0/1Switch(config-if)#no swSwitch(config-if)#ip add 192.168.1.1 255.255.255.0Switch(config-if)#no shSwitch(config-if)#exSwitch(config)#ip route 192.168.2.0 255.255.255.0 f0/1单臂路由配置:ROUTER1:Router(config)#int f0/0Router(config-if)#no shRouter(config-if)#exRouter(config)#int f0/0.1Router(config-subif)#encapsulation dot1q 30Router(config-subif)#ip add 192.168.30.254 255.255.255.0Router(config-subif)#no shRouter(config)#int f0/0.2Router(config-subif)#encapsulation dot1q 40Router(config-subif)#ip add 192.168.40.254 255.255.255.0Router(config-subif)#exSwitch2:Switch(config)#vlan 30Switch(config-vlan)#vlan 40Switch(config-vlan)#exSwitch(config)#int rang f0/1-5Switch(config-if-range)#sw acc vlan 30Switch(config-if-range)#exSwitch(config)#int rang f0/6-10Switch(config-if-range)#sw acc vlan 40Switch(config-if-range)#exSwitch(config)#int f0/24Switch(config-if)#sw mode trunkRIP协议:(连接好每个路由器的端口并配置好各个IP地址,再宣告各个路由器直连的网段)ROUTER1:Router(config)#route ripRouter(config-router)#version 2Router(config-router)#network 192.168.3.0Router(config-router)#network 192.168.30.0Router(config-router)#network 192.168.40.0Router(config-router)#exOSPF协议配置:(连接好每个路由器的端口并配置好各个IP地址,再宣告各个路由器直连的网段)ROUTER2:(作为ABR)Router(config)#route ospf 1Router(config-router)#network 192.168.100.0 0.0.0.255 area 1 Router(config-router)#network 192.168.4.0 0.0.0.255 area 0 Router(config-router)#network 192.168.5.0 0.0.0.255 area 0 路由重分布:ROUTER1(作为ASBR):Router(config)#route ripRouter(config-router)#version 2Router(config-router)#network 192.168.3.0Router(config-router)#network 192.168.30.0Router(config-router)#network 192.168.40.0Router(config-router)#exRouter(config)#route ospf 1Router(config-router)#network 192.168.100.0 0.0.0.255 area 1 Router(config-router)#exRouter(config)#route ripRouter(config-router)#redistribute ospf 1 metric 1Router(config-router)#exRouter(config)#route ospf 1Router(config-router)#redistribute rip metric 1 subnetsNAT配置:ROUTER4:Router>enRouter#conf tRouter(config)#int f0/0Router(config-if)#ip add 192.168.200.254 255.255.255.0Router(config-if)#no shRouter(config-if)#eRouter(config)#int f1/0Router(config-if)#ip add 192.168.150.254 255.255.255.0Router(config-if)#no shRouter(config-if)#exRouter(config)#ip nat inside source static 192.168.200.1 192.168.7.3Router(config)#int f0/0Router(config-if)#ip nat insideRouter(config-if)#exRouter(config)#int se3/0Router(config-if)#ip nat outsideRouter(config-if)#exRouter(config)#ip nat pool zlr 192.168.7.4 192.168.7.10 netRouter(config)#ip nat pool zlr 192.168.7.4 192.168.7.10 netmask 192.168.7.0 Router(config)#access-list 1 permit 192.168.200.0 0.0.0.255Router(config)#ip nat inside source list 1 pool zlrRouter(config)#int f0/0Router(config-if)#ip nat insideRouter(config-if)#exRouter(config)#int se3/0Router(config-if)#ip nat outsideRouter(config-if)#exRouter(config)#ip nat inside source static tcp 192.168.150.1 80 192.168.7.2 80 Router(config)#int f1/0Router(config-if)#ip nat insideRouter(config-if)#exRouter(config)#int se 3/0Router(config-if)#ip nat outsideRouter(config-if)#exRouter(config)#ip nat pool xl 192.168.7.20 192.168.7.20 netmask 192.168.7.0 Router(config)#access-list 2 permit 192.168.150.0 0.0.0.255Router(config)#ip nat inside source list 2 pool xl overloadRouter(config)#int f1/0Router(config-if)#ip nat insideRouter(config-if)#exRouter(config)#int se3/0Router(config-if)#ip nat outsideRouter(config-if)#ACL配置:ROUTER4:Router(config)#access-list 10 deny 192.168.4.0 0.0.0.255Router(config)#access-list 10 permit anyRouter(config)#int f1/0Router(config-if)#ip access-group 10 outRouter(config-if)#exRouter(config)#ip access-list standRouter(config)#ip access-list standard xzRouter(config-std-nacl)#10 deny 192.168.6.0 0.0.0.255Router(config-std-nacl)#20 permit anyRouter(config-std-nacl)#exRouter(config)#int f0/0Router(config-if)#ip access-group xz outROUTER2:Router(config)#access-list 100 deny tcp host 192.168.4.1 host 192.168.7.3 eq www Router(config)#access-list 100 permit ip any anyRouter(config)#int f0/0Router(config-if)#ip access-group 100 inROUTER3:Router(config)#ip access-list extended lrRouter(config-ext-nacl)#10 deny tcp host 192.168.6.1 host 192.168.7.2 eq www Router(config-ext-nacl)#20 permit ip any anyRouter(config)#int f0/0Router(config-if)#ip accRouter(config-if)#ip access-group lr in。

怎么在思科模拟器上给交换机设置交换机除了能够连接同种类型的网络之外，还可以在不同类型的网络(如以太网和快速以太网)之间起到互连作用。

在思科模拟器上怎么进行交换机的基本配置?交换机是基于收到的数据帧中的源M A C地址和目的M A C 地址来进行工作。

我们今天就来看看交换机的基本配置，需要的朋友可以参考下方法步骤1、首先找出一台2811类的路由器和一台2960类的交换机和3台p c，利用直通线使各个设备相互连接起来2、为交换机配置主机名，命令为S w i t c h e n a b l eS w i t c h#c o n f t e r m i n a lE n t e r c o n f i g u r a t i o n c o m m a n d s, o n e p e r l i n e. E n d w i t h C N T L/Z.S w i t c h(c o n f i g)#h o s t n a m e S13、为交换机配置密码，命令为：S1(c o n f i g)#e n a b l e s e c r e t c i s c oS1(c o n f i g)#l i n e v t y015S1(c o n f i g-l i n e)#p a s s w o r d c i s c oS1(c o n f i g-l i n e)#l o g i n4、配置交换机端口安全,配置命令是：S1(c o n f i g)#i n t f0/1S1(c o n f i g-i f)#s h u t d o w nS1(c o n f i g-i f)#s w i t c h m o d e a c c e s sS1(c o n f i g-i f)#s w i t c h p o r t-s e c u r i t i y5、检查交换机的M a c地址表，命令是：S1#s h o wm a c-a d d r e s s-t a b l e6、查看端口安全的设置情况，用命令为：s h o wp o r t-s e c u r i t y相关阅读：交换机工作原理过程交换机工作于O S I参考模型的第二层，即数据链路层。

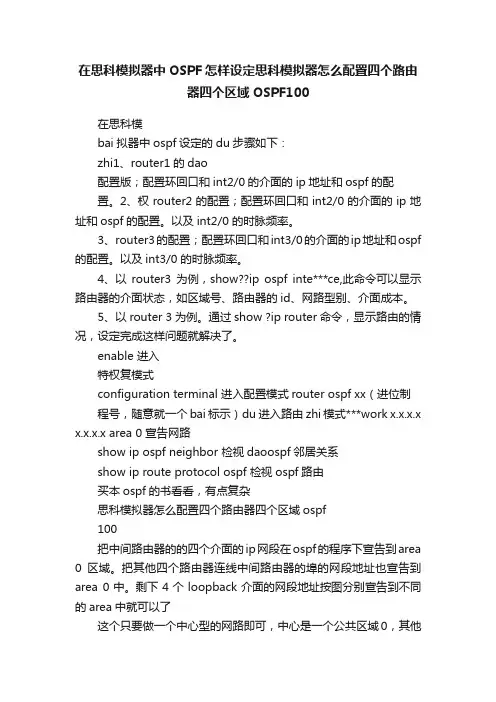

在思科模拟器中OSPF怎样设定思科模拟器怎么配置四个路由器四个区域OSPF100在思科模bai拟器中ospf设定的du步骤如下：zhi1、router1的dao配置版；配置环回口和int2/0的介面的ip地址和ospf的配置。

2、权router2的配置；配置环回口和int2/0的介面的ip地址和ospf的配置。

以及int2/0 的时脉频率。

3、router3的配置；配置环回口和int3/0的介面的ip地址和ospf 的配置。

以及int3/0 的时脉频率。

4、以router3为例，show??ip ospf inte***ce,此命令可以显示路由器的介面状态，如区域号、路由器的id、网路型别、介面成本。

5、以router 3为例。

通过show ?ip router命令，显示路由的情况，设定完成这样问题就解决了。

enable 进入特权复模式configuration terminal 进入配置模式router ospf xx（进位制程号，随意就一个bai标示）du 进入路由zhi模式***work x.x.x.x x.x.x.x area 0 宣告网路show ip ospf neighbor 检视daoospf邻居关系show ip route protocol ospf 检视ospf路由买本ospf的书看看，有点复杂思科模拟器怎么配置四个路由器四个区域ospf100把中间路由器的的四个介面的ip网段在ospf的程序下宣告到area 0区域。

把其他四个路由器连线中间路由器的埠的网段地址也宣告到area 0中。

剩下4个loopback介面的网段地址按图分别宣告到不同的area中就可以了这个只要做一个中心型的网路即可，中心是一个公共区域0，其他3个路由器其他介面连线交换机或pc机组成各个非骨干区域。

拓扑图如下：用思科模拟器怎么配置这个图多区域ospf ，求大神把中间路由器的的四个介面的ip网段在ospf的程序下宣告到area 0区域。

相同VLAN间的通信:Switch0与Switch1配置命令相同:Switch#conf tSwitch(config)#vlan 10Switch(config-vlan)#exSwitch(config)#int rang f0/1-5Switch(config-if-range)#sw acc vlan 10Switch(config-if-range)#exSwitch(config)#int f0/24Switch(config-if)#sw mode trunk配置聚合口:(聚合口的成员口类型要一致)Switch0与Switch1配置命令相同:Switch(config)#int rang f0/23-24Switch(config-if-range)#channel-group 1 mode on Switch(config-if-range)#exSwitch(config)#int port-channel 1Switch(config-if)#sw mode trunk远程登陆交换机:Switch(config)#int vlan 1Switch(config-if)#ip add 1.1.1.1 255.255.255.0(IP地址要和远程登陆的客户机在同一个网段) Switch(config-if)#no shSwitch(config-if)#exSwitch(config)#line vty 0Switch(config-line)#password zlrSwitch(config-line)#exitSwitch(config)#enable secret 123Switch(config)#ex三层交换机不同VLAN间的通信:三层交换机配置:Switch(config)#vlan 10Switch(config-vlan)#vlan 20Switch(config-vlan)#exSwitch(config)#int rang f0/23-24Switch(config-if-range)#sw trunk encapsulation dot1qSwitch(config-if-range)#sw mode trunkSwitch(config-if-range)#exSwitch(config)#int vlan 10Switch(config-if)#ip add 192.168.10.254 255.255.255.0Switch(config-if)#no shSwitch(config-if)#exSwitch(config)#int vlan 20Switch(config-if)#ip add 192.168.20.254 255.255.255.0Switch(config-if)#no shSwitch(config-if)#exSwitch(config)#ip routingSwitch0与Switch1配置命令相同:Switch(config)#vlan 20Switch(config-vlan)#exSwitch(config)#int rang f0/6-10Switch(config-if-range)#sw acc vlan 20Switch(config-if-range)#exSwitch(config)#int f0/21Switch(config-if)#sw mode trunk端口安全:Switch1配置命令:Switch(config)#int f0/2Switch(config-if)#sw mode acc(端口安全配置要在端口是静态的前提下) Switch(config-if)#sw port-securitySwitch(config-if)#sw port-security violation protectSwitch(config-if)#sw port-security maximum 1Switch(config-if)#sw port-security mac-address 0000.0c8a.9206 Switch(config-if)#no sw port-security mac-address 0000.0c8a.9206 Switch(config-if)#sw port-security mac-address 0000.0c8a.92d6生成树协议的配置:在选定为根交换机的交换机下配置:Switch(config)#spanning-tree mode pvstSwitch(config)#spanning-tree vlan 1 priority 4096三层交换机与理由器的静态路由通信:ROUTER0:Router#conf tRouter(config)#int f1/0Router(config-if)#ip add 192.168.1.2 255.255.255.0Router(config-if)#no shRouter(config-if)#exRouter(config)#int f0/0Router(config-if)#ip add 192.168.2.254 255.255.255.0Router(config-if)#no shRouter(config-if)#exRouter(config)#ip route 192.168.10.0 255.255.255.0 192.168.1.1Router(config)#ip route 192.168.20.0 255.255.255.0 192.168.1.1三层交换机配置:(F0/1作为路由口的配置;若作为SVI配置,则只需把F0/1划分到VLAN10,VLAN20其中之一并把理由器的F1/0的IP地址设置到与SVI端口相同的网段)Switch(config)#int f0/1Switch(config-if)#no swSwitch(config-if)#ip add 192.168.1.1 255.255.255.0Switch(config-if)#no shSwitch(config-if)#exSwitch(config)#ip route 192.168.2.0 255.255.255.0 f0/1单臂路由配置:ROUTER1:Router(config)#int f0/0Router(config-if)#no shRouter(config-if)#exRouter(config)#int f0/0.1Router(config-subif)#encapsulation dot1q 30Router(config-subif)#ip add 192.168.30.254 255.255.255.0Router(config-subif)#no shRouter(config)#int f0/0.2Router(config-subif)#encapsulation dot1q 40Router(config-subif)#ip add 192.168.40.254 255.255.255.0Router(config-subif)#exSwitch2:Switch(config)#vlan 30Switch(config-vlan)#vlan 40Switch(config-vlan)#exSwitch(config)#int rang f0/1-5Switch(config-if-range)#sw acc vlan 30Switch(config-if-range)#exSwitch(config)#int rang f0/6-10Switch(config-if-range)#sw acc vlan 40Switch(config-if-range)#exSwitch(config)#int f0/24Switch(config-if)#sw mode trunkRIP协议:(连接好每个路由器的端口并配置好各个IP地址,再宣告各个路由器直连的网段)ROUTER1:Router(config)#route ripRouter(config-router)#version 2Router(config-router)#network 192.168.3.0Router(config-router)#network 192.168.30.0Router(config-router)#network 192.168.40.0Router(config-router)#exOSPF协议配置:(连接好每个路由器的端口并配置好各个IP地址,再宣告各个路由器直连的网段)ROUTER2:(作为ABR)Router(config)#route ospf 1Router(config-router)#network 192.168.100.0 0.0.0.255 area 1 Router(config-router)#network 192.168.4.0 0.0.0.255 area 0 Router(config-router)#network 192.168.5.0 0.0.0.255 area 0 路由重分布:ROUTER1(作为ASBR):Router(config)#route ripRouter(config-router)#version 2Router(config-router)#network 192.168.3.0Router(config-router)#network 192.168.30.0Router(config-router)#network 192.168.40.0Router(config-router)#exRouter(config)#route ospf 1Router(config-router)#network 192.168.100.0 0.0.0.255 area 1 Router(config-router)#exRouter(config)#route ripRouter(config-router)#redistribute ospf 1 metric 1Router(config-router)#exRouter(config)#route ospf 1Router(config-router)#redistribute rip metric 1 subnetsNAT配置:ROUTER4:Router>enRouter#conf tRouter(config)#int f0/0Router(config-if)#ip add 192.168.200.254 255.255.255.0Router(config-if)#no shRouter(config-if)#eRouter(config)#int f1/0Router(config-if)#ip add 192.168.150.254 255.255.255.0Router(config-if)#no shRouter(config-if)#exRouter(config)#ip nat inside source static 192.168.200.1 192.168.7.3Router(config)#int f0/0Router(config-if)#ip nat insideRouter(config-if)#exRouter(config)#int se3/0Router(config-if)#ip nat outsideRouter(config-if)#exRouter(config)#ip nat pool zlr 192.168.7.4 192.168.7.10 netRouter(config)#ip nat pool zlr 192.168.7.4 192.168.7.10 netmask 192.168.7.0 Router(config)#access-list 1 permit 192.168.200.0 0.0.0.255Router(config)#ip nat inside source list 1 pool zlrRouter(config)#int f0/0Router(config-if)#ip nat insideRouter(config-if)#exRouter(config)#int se3/0Router(config-if)#ip nat outsideRouter(config-if)#exRouter(config)#ip nat inside source static tcp 192.168.150.1 80 192.168.7.2 80 Router(config)#int f1/0Router(config-if)#ip nat insideRouter(config-if)#exRouter(config)#int se 3/0Router(config-if)#ip nat outsideRouter(config-if)#exRouter(config)#ip nat pool xl 192.168.7.20 192.168.7.20 netmask 192.168.7.0 Router(config)#access-list 2 permit 192.168.150.0 0.0.0.255Router(config)#ip nat inside source list 2 pool xl overloadRouter(config)#int f1/0Router(config-if)#ip nat insideRouter(config-if)#exRouter(config)#int se3/0Router(config-if)#ip nat outsideRouter(config-if)#ACL配置:ROUTER4:Router(config)#access-list 10 deny 192.168.4.0 0.0.0.255Router(config)#access-list 10 permit anyRouter(config)#int f1/0Router(config-if)#ip access-group 10 outRouter(config-if)#exRouter(config)#ip access-list standRouter(config)#ip access-list standard xzRouter(config-std-nacl)#10 deny 192.168.6.0 0.0.0.255Router(config-std-nacl)#20 permit anyRouter(config-std-nacl)#exRouter(config)#int f0/0Router(config-if)#ip access-group xz outROUTER2:Router(config)#access-list 100 deny tcp host 192.168.4.1 host 192.168.7.3 eq www Router(config)#access-list 100 permit ip any anyRouter(config)#int f0/0Router(config-if)#ip access-group 100 inROUTER3:Router(config)#ip access-list extended lrRouter(config-ext-nacl)#10 deny tcp host 192.168.6.1 host 192.168.7.2 eq www Router(config-ext-nacl)#20 permit ip any anyRouter(config)#int f0/0Router(config-if)#ip accRouter(config-if)#ip access-group lr in原文已完。

•配置用户user1，密码为digitalchina，使用此用户名的用户群为普通用户，不可以进入特权模式–Router#configRouter_config#username user1 password digitalchina –Router_config#aaa authentication for_login login local–Router_config#line console 0–Router_config_line#login authentication for_login–Router_config_line#–Router_config#enable password digitalchina level 15实训五十八HDLC封装•RouterA配置•指定封装协议为HDLC协议–RouterA_config#interface serial 2/0–RouterA_config_s2/0#encapsulation hdlc•指定接口的IP地址以及子网掩码–RouterA_config_s2/0#ip address 11.1.1.1 255.255.255.0–RouterA_config_s2/0#no shut•RouterB配置–Router_config#interface serial 1/0–Router_config_s1/0#encapsulation hdlc–Router_config_s1/0#ip address 11.1.1.2 255.255.255.0–指定此端口（DCE端）的内时钟信号频率–Router_config_s1/0#physical-layer speed 64000端口状态察看•Router#show interface serial 2/0•Serial2/0 is up, line protocol is up•。

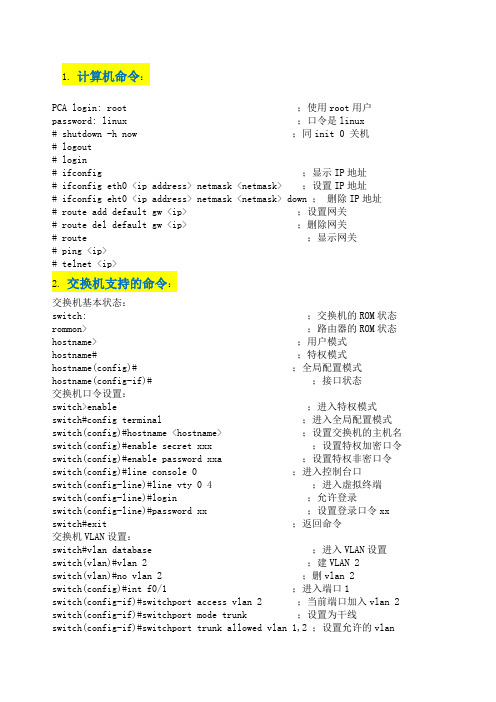

1. 计算机命令：PCA login: root ；使用root用户password: linux ；口令是linux# shutdown -h now ；同init 0 关机# logout# login# ifconfig ；显示IP地址# ifconfig eth0 <ip address> netmask <netmask> ；设置IP地址# ifconfig eht0 <ip address> netmask <netmask> down ；删除IP地址# route add default gw <ip> ；设置网关# route del default gw <ip> ；删除网关# route ；显示网关# ping <ip># telnet <ip>2. 交换机支持的命令：交换机基本状态：switch: ；交换机的ROM状态rommon> ；路由器的ROM状态hostname> ；用户模式hostname# ；特权模式hostname(config)# ；全局配置模式hostname(config-if)# ；接口状态交换机口令设置：switch>enable ；进入特权模式switch#config terminal ；进入全局配置模式switch(config)#hostname <hostname> ；设置交换机的主机名switch(config)#enable secret xxx ；设置特权加密口令switch(config)#enable password xxa ；设置特权非密口令switch(config)#line console 0 ；进入控制台口switch(config-line)#line vty 0 4 ；进入虚拟终端switch(config-line)#login ；允许登录switch(config-line)#password xx ；设置登录口令xx switch#exit ；返回命令交换机VLAN设置：switch#vlan database ；进入VLAN设置switch(vlan)#vlan 2 ；建VLAN 2switch(vlan)#no vlan 2 ；删vlan 2switch(config)#int f0/1 ；进入端口1switch(config-if)#switchport access vlan 2 ；当前端口加入vlan 2 switch(config-if)#switchport mode trunk ；设置为干线switch(config-if)#switchport trunk allowed vlan 1,2 ；设置允许的vlanswitch(config-if)#switchport trunk encap dot1q ；设置vlan 中继switch(config)#vtp domain <name> ；设置发vtp域名switch(config)#vtp password <word> ；设置发vtp密码switch(config)#vtp mode server ；设置发vtp模式switch(config)#vtp mode client ；设置发vtp模式交换机设置IP地址：switch(config)#interface vlan 1 ；进入vlan 1 switch(config-if)#ip address <IP> <mask> ；设置IP地址switch(config)#ip default-gateway <IP> ；设置默认网关switch#dir flash: ；查看闪存交换机显示命令：switch#write ；保存配置信息switch#show vtp ；查看vtp配置信息switch#show run ；查看当前配置信息switch#show vlan ；查看vlan配置信息switch#show interface ；查看端口信息switch#show int f0/0 ；查看指定端口信息3. 路由器支持的命令：路由器显示命令：router#show run ；显示配置信息router#show interface ；显示接口信息router#show ip route ；显示路由信息router#show cdp nei ；显示邻居信息router#reload ；重新起动路由器口令设置：router>enable ；进入特权模式router#config terminal ；进入全局配置模式router(config)#hostname <hostname> ；设置交换机的主机名router(config)#enable secret xxx ；设置特权加密口令router(config)#enable password xxb ；设置特权非密口令router(config)#line console 0 ；进入控制台口router(config-line)#line vty 0 4 ；进入虚拟终端router(config-line)#login ；要求口令验证router(config-line)#password xx ；设置登录口令xx router(config)#(Ctrl+z) ；返回特权模式router#exit ；返回命令路由器配置：router(config)#int s0/0 ；进入Serail接口router(config-if)#no shutdown ；激活当前接口router(config-if)#clock rate 64000 ；设置时钟频率router(config-if)#ip address <ip> <netmask> ；设置IP地址router(config-if)#ip address <ip> <netmask> second ；设置第二个IP router(config-if)#int f0/0.1 ；进入子接口router(config-subif.1)#ip address <ip> <netmask> ；设置子接口IP router(config-subif.1)#encapsulation dot1q <n> ；绑定vlan中继协议router(config)#config-register 0x2142 ；跳过配置文件router(config)#config-register 0x2102 ；正常使用配置文件router#reload ；重新引导路由器文件操作：router#copy running-config startup-config ；保存配置router#copy running-config tftp ；保存配置到tftp router#copy startup-config tftp ；开机配置存到tftp router#copy tftp flash: ；下传文件到flash router#copy tftp startup-config ；下载配置文件ROM状态：Ctrl+Break ；进入ROM监控状态rommon>confreg 0x2142 ；跳过配置文件rommon>confreg 0x2102 ；恢复配置文件rommon>reset ；重新引导rommon>copy xmodem:<sname> flash:<dname> ；从console传输文件rommon>TFTP_FILE=c2600.bin ；指定下载的文件rommon>tftpdnld ；从tftp下载rommon>dir flash: ；查看闪存内容rommon>boot ；引导IOS静态路由：ip route <ip-address> <subnet-mask> <gateway> ；命令格式动态路由：router(config)#ip routing ；启动路由转发router(config)#router rip ；启动RIP路由协议。

思科模拟器三层交换机VLAN配置一、实验拓扑图:交换机switch 1的端口fei_0/1和交换机switch 2的端口fei_0/1属于VLAN 10；交换机switch 1的端口fei_0/2和交换机switch 2的端口fei_0/2属于VLAN 20，均为Access端口。

两台交换机通过端口fei_0/16以Trunk方式连接，两端口为Trunk端口。

二、操作步骤:1、在switch 1上配置VLAN10和VLAN20，VLAN10的成员包括fei_0/1和上行端口fei_0/16，VLAN20的成员包括fei_0/2上行端口fei_0/16。

2、在switch 2上配置VLAN10和VLAN20，VLAN10的成员包括fei_0/1和上行端口fei_0/16,VLAN20的成员包括fei_0/2和上行端口fei_0/16。

switch 1配置命令如下:ZXR10>enableZXR10#vlan database------在特权模式下配置VLAN数据库ZXR10(vlan)#vlan 10-------创建VLAN 10ZXR10(vlan)#vlan 20------创建VLAN 20ZXR10(vlan)#exitZXR10#configure terminalZXR10(config)#1、进入端口fei_0/1，把端口fei_0/1加入vlan 10，fei_0/1模式为access；ZXR10(config)#interface fastethernet 0/1ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 10ZXR10(config-if)#exit2、进入端口fei_0/2，把端口fei_0/2加入vlan 20，fei_0/2模式为access；ZXR10(config)#interface fastethernet 0/2ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 20ZXR10(config-if)#exit3、进入fei_0/16端口，将该端口设置成trunk模式，并且把端口fei_0/16以trunk模式加入vlan10，vlan 20ZXR10(config)#interface fastethernet 0/16ZXR10(config-if)#switchport mode trunkZXR10(config-if)#switchport trunk allowed vlan 10,20ZXR10(config-if)#endZXR10#write---------保存文件（备注：switch 2配置命令同switch 1一样）三、验证方法:1. PC-1和PC-2不能互通，PC-3和PC-4不能互通2. PC-1和PC-3互通，PC-2和PC-4互通。

Switch>enable 开启，进入特权模式Switch#conf t 进入全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hoSwitch(config)#hostname zhanxianping 交换机重命名zhanxianping(config)#banner motd * 添加提示信息，以*结束。

welcome zxp* 自由输入提示信息，zhanxianping(config)#int fa 0/1 进入端口fa0/1 把它的速率设为10M, 半双工模式。

zhanxianping(config-if)#speed 10zhanxianping(config-if)#duplex halfupzhanxianping(config-if)#no shut 激活此端口zhanxianping(config-if)#description "this is accessport" 给端口添加提示信息，zhanxianping(config-if)#end 直接退出到特权模式，到#状态，zhanxianping#show int fa0/1 显示fa0/1端口，FastEthernet0/1 is up, line protocol is up (connected) 结果显示：upHardware is Lance, address is 0001.64cc.6701 (bia 0001.64cc.6701)Description: "this is accessport" 描述“这是一个访问端口”MTU 1500 bytes, BW 10000 Kbit, DLY 1000 usec,reliability 255/255, txload 1/255, rxload 1/255Encapsulation ARPA, loopback not setKeepalive set (10 sec)Half-duplex, 10Mb/s Half-duplex, 10Mb/sinput flow-control is off, output flow-control is offARP type: ARPA, ARP Timeout 04:00:00Last input 00:00:08, output 00:00:05, output hang neverLast clearing of "show interface" counters neverInput queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0Queueing strategy: fifoOutput queue :0/40 (size/max)5 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/sec956 packets input, 193351 bytes, 0 no bufferReceived 956 broadcasts, 0 runts, 0 giants, 0 throttles0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort0 watchdog, 0 multicast, 0 pause input0 input packets with dribble condition detectedzhanxianping#exit 退出特权模式回车后系统提示结果。

三层交换机基日常本操作和维护1、设置系统名称ZXR10>-----普通用户模式ZXR10#------特权模式ZXR10(config)#--------全局模式ZXR10(config)#interface fastethernet 0/1 //进入交换机fei_0/1口 ZXR10(config-if)#-------------子接口模式ZXR10>enable //进入特权模式ZXR10#configure terminal //进入全局配置模式ZXR10(config)#hostname ZTE //对系统性命名为ZTEZTE(config) #exit //退出用exit命令2、设置系统日期和时间ZXR10#clock set 15:52:35 apr 18 2011 //特权模式下验证方法：-----注：思科模拟器上没有月份显示，用？？？代替ZXR10#show clock-------显示设备当前的系统时间3、设置设备特权模式密码ZXR10(config)#enable secret zte //密文enable密码ZXR10(config)#enable password zte //明文验证方法:ZXR10(config)#exitZXR10#exit按回车键ZXR10>输入enablePassword:输入你的enable 密码。

4、设置登录标志banner motd c //Set Message of the Day bannerEnter TEXT message. End with the character 'c'.Hello world！！c）验证：ZXR10(config)#exitZXR10#exit按回车键出现：Hello world！！--------欢迎语ZXR10>5、设置telnet登陆模拟器交换路由设备拓扑图switch(config-line)可以设置通过console端口连接设备及Telnet 远程登录时所需的密码；1.switch>enable ；进入特权模式2.switch#config terminal ；进入全局配置模式3.switch(config)#hostname ZTE ；设置交换机的主机名4.ZTE(config)#enable secret ZTE；设置特权加密口令5.ZTE (config)#enable password ZTE1 ；设置特权非密口令6.ZTE (config)#line console 0 ；进入控制台口7.ZTE(config-line)#password zte设置控制台登录口令8.ZTE(config-line)#login 控制台允许登录9.ZTE (config)#line vty 0 4 ；进入虚拟终端10.ZTE (config-line)#password ZTE ；设置虚拟终端登录口令11.ZTE (config-line)#login ；虚拟终端允许登录12.ZTE#exit ；返回命令13.设置端口IP地址ZTE (config)#interface fastethernet 0/0ZTE (config)#no shutdownZTE (config-if)#ip add 1.1.1.1 255.0.0.014.电脑IP设置：15.telnet登录模拟器设备6、显示当前运行配置文件ZXR10# show running-config7、保存配置文件ZXR10#write8、显示启动配置文件ZXR10# show startup-configZXR10（config）#do show startup-config9、要查看交换机的日志，可执行如下操作：ZXR10#show logging //显示连接登录用户信息10、备份和恢复配置文件拓扑图：思科语句：Router#copy running-config tftp:Address or name of remote host []? 192.168.1.2Destination filename [router-confg]? 111.txt将系统FLASH下的running-config文件采用tftp方式下载到tftp服务器上，重新命名文件为111.txt验证：Router#copy tftp: running-configAddress or name of remote host []? 192.168.1.2Source filename []? qqqq.txtDestination filename [running-config]? running-config将tftp服务器上的qqqq.txt文件采用tftp方式下载到FLASH下的成为系统的running-config文件。
