门窗型号表

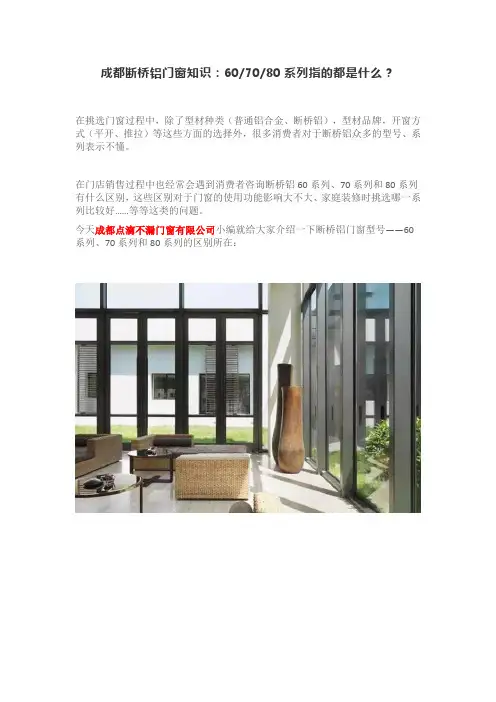

成都断桥铝门窗知识：60/70/80系列指的都是什么？在挑选门窗过程中，除了型材种类（普通铝合金、断桥铝），型材品牌，开窗方式（平开、推拉）等这些方面的选择外，很多消费者对于断桥铝众多的型号、系列表示不懂。

在门店销售过程中也经常会遇到消费者咨询断桥铝60系列、70系列和80系列有什么区别，这些区别对于门窗的使用功能影响大不大、家庭装修时挑选哪一系列比较好……等等这类的问题。

今天成都点滴不漏门窗有限公司小编就给大家介绍一下断桥铝门窗型号——60系列、70系列和80系列的区别所在：主要区别首先，60、70、80系列的区分在于型材截面的宽度，依次为6厘米、7厘米、8厘米，其所用铝合金型材壁厚都为1.4mm。

由于宽度不同，80系列使用的材料最多，抗风压性能更好，也更加结实，当然，相应的价格也会更贵。

其次，型号的数值越大，那么相应的窗框宽度更宽，这就意味着在60、70和80系列中，80系列窗框宽度最大，所以它比其他系列有更多的自由空间。

因为门窗窗体中的密封胶条、毛条等有赖于这些空间而保证足够的厚度。

当然，相比与60、70系列，80系列意味着会占用更多的窗台面积，而且价格也更加昂贵！所以在实际选择窗户型号时，还需要综合考虑自身阳台、窗台面积尺寸、门窗装修经济预算等方面，尽量选择性价比最高的门窗产品。

◑◑◑常用的60系列和70系列如何选择？现在市面上比较常用的型号主要有60系列和70系列，那么，60系列和70系列如何选择会更好呢？想要如何选择，前提是对这两个系列的门窗产品特点及区别有一个比较深层次的了解。

1、材料截面宽度不同：如前文所述，断桥铝60系列的型材横截面宽度为6cm，70系列的为7cm，窗户安装在台面上要占地6CM和7CM，此外框料、窗扇料等60系列的也要70系列的窄。

2、隔热条宽度不一样：断桥铝60系列的常用2CM的隔热条，而断桥铝70系列常用2.5CM的隔热条，隔热条宽的比窄的在隔热上要好一些。

断桥铝门窗型材的标准
断桥铝门窗型材的标准通常包括以下几个方面：
1. 板材厚度：一般为1.0mm、1.2mm、1.4mm和1.6mm等几种常用厚度。

2. 断桥铝合金型号：常用的断桥铝合金型号有6063-T5和6063-T6。

3. 断桥铝型材的宽度和高度：根据实际需要，常见的断桥铝型材宽度在40mm到120mm之间，高度在20mm到70mm之间。

4. 断桥铝型材的墙厚：一般为1.4mm到2.0mm之间，不同型号和尺寸的型材墙厚有所不同。

5. 窗户玻璃的厚度：标准窗户玻璃的厚度一般为5mm或6mm，同时也有8mm、10mm等其它厚度可选择。

6. 门窗玻璃的型式：包括单层平板玻璃、中空玻璃、夹层玻璃等多种类型。

7. 表面处理：断桥铝型材的表面可以进行阳极氧化、喷涂等处理，以提高其防腐蚀性和美观性。

需要注意的是，以上标准仅为一般常见的断桥铝门窗型材标准，具体标准可能会根据不同地区、不同厂家的要求而有所变化。

在购买断桥铝门窗时，建议与专业的门窗厂家或供应商进行详细咨询，以获取最准确的型材标准信息。

门窗采购基础知识目录一、门窗的概述 (2)二、木质门窗 (6)三、钢质门窗 (8)四、铝合金门窗 (10)五、塑料门窗 (11)六、防火门 (15)七、门窗的节能 (18)一、门窗的概述门和窗的制作和安装通常合称为门窗工程，是房屋维护结构肿的两个部件。

它除了必须具有采光作用外，对建筑物外表和装饰效果影响也较大，因而在不同的情况下，对门窗的分隔、保温、隔声防水及防火作用等有着不同的要求。

另一方面，门的主要功能是通行，兼做通风、采光之用；窗的主要功能是采光、通风及眺望等。

门窗是建筑中的两个重要组成部分，要求开启方便，关闭紧密，坚固耐用，便于擦洗清洁和维修，而且造型和比例要求美观大方。

根据《建筑门窗术语》GB5823－86的定义，门通常包括固定部分（门框）和一个或一个以上的可开启部分（门扇），其功能是允许和禁止出入。

需要时门上部还带有亮窗。

门可以按照用途、开启方式和构造进行分类。

门按照用途分类：内门：门扇两面均朝向室内的门。

外门；门扇至少有一面朝向室外的门。

防火门：发生火灾时能隔断火的门。

隔声门：能减少噪声传递的门。

保温门：能减少传热的门。

冷藏门：用于冷藏间的门。

安全门：用于疏散的门。

防护门：能抵抗冲击波或重物冲撞的门。

屏蔽门：能抵抗各种电频波干扰的门。

防射线门：能抵抗各种射线干扰的门。

防风砂门：能防止风砂渗入的门。

密闭门：能增加气密性的门。

泄压门：用于防爆间能泄排爆炸压力的门。

壁橱门：用于壁橱的门。

变压器间门：变压器间专用门。

围墙门：用于围墙上的门。

车库门：各种存车库的专用门，当具体用于某种车辆还可在“车”前加字如汽车库门。

保险门：保险库的专用门。

引风门：通风室专用门。

检修门：用于管道及检修需要的门。

门按开启分类：平开门：合页铰链装于门侧面向内或向外开启的门。

弹簧门：弹簧合页铰链装于侧面可单向或双向开启的门。

（不得用词：自由门、自关门）推拉门：单扇双扇或多扇向左右推拉的门。

格栅推拉门：以多片根栅条组成向左右推拉的门。

铝合金门窗材料型号和名称铝合金门窗材料型号和名称：6063-T5铝合金门窗6063-T5铝合金门窗是一种常见的门窗材料，被广泛应用于建筑行业。

它的材质主要由铝合金6063-T5组成，这种合金具有优良的耐腐蚀性能、强度高、重量轻等特点，使其成为制作门窗的理想选择。

6063-T5铝合金门窗具有优良的耐腐蚀性能。

铝合金本身具有较好的耐腐蚀性，而6063-T5合金经过热处理后，其耐腐蚀性能更加出色。

这意味着在恶劣的环境条件下，如潮湿、高温、酸雨等情况下，6063-T5铝合金门窗能够长时间保持良好的外观和使用性能。

6063-T5铝合金门窗具有较高的强度。

铝合金6063-T5经过合理的热处理工艺，可以获得较高的抗拉强度和屈服强度，使得门窗在承受风压、水压等外力作用时不易变形或破损，保证了门窗的稳固性和安全性。

6063-T5铝合金门窗重量轻。

相比于传统的钢铁门窗，铝合金门窗具有更轻的重量，这不仅方便了搬运和安装，在使用过程中也减轻了楼体结构的负荷，有利于建筑物的整体稳定性。

6063-T5铝合金门窗还具有良好的导热性能和隔热性能。

铝合金的导热系数较高，使得门窗在冬季能够快速传递室内热量，提高了室内的温暖度；而在夏季，门窗能够有效隔绝外部高温，保持室内凉爽舒适。

总的来说，6063-T5铝合金门窗凭借其优良的耐腐蚀性能、高强度、轻质等特点，被广泛应用于建筑行业。

无论是住宅、商业还是工业建筑，都可以看到6063-T5铝合金门窗的身影。

它不仅美观耐用，而且具有良好的保温隔热性能，为建筑物提供了有效的保护和舒适的室内环境。

在未来的建筑设计中，6063-T5铝合金门窗将继续扮演重要的角色，为人们的生活带来更多便利和舒适。

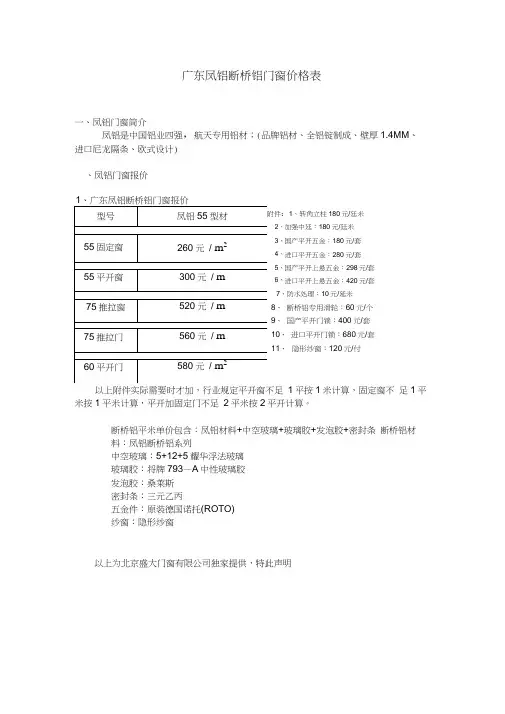

广东凤铝断桥铝门窗价格表
一、凤铝门窗简介
凤铝是中国铝业四强，航天专用铝材；(品牌铝材、全铝锭制成、壁厚1.4MM 、 进口尼龙隔条、欧式设计)
、凤铝门窗报价
以上附件实际需要时才加，行业规定平开窗不足 1平按1米计算，固定窗不 足1平米按1平米计算，平开加固定门不足 2平米按2平开计算。

断桥铝平米单价包含：凤铝材料+中空玻璃+玻璃胶+发泡胶+密封条 断桥铝材料：凤铝断桥铝系列
中空玻璃：5+12+5耀华浮法玻璃
玻璃胶：将牌793—A 中性玻璃胶
发泡胶：桑莱斯
密封条：三元乙丙
五金件：原装德国诺托(ROTO)
纱窗：隐形纱窗
以上为北京盛大门窗有限公司独家提供，特此声明 ：1、转角立柱180元/廷米 2、 3、 4、 5、 6、 加强中廷：180元/廷米 国产平开五金：180元/套 进口平开五金：280元/套 国产平开上悬五金：298元/套
进口平开上悬五金：420元/套
7、防水处理：10元/延米 8、 断桥铝专用滑轮：60元/个 9、 国产平开门锁：400元/套 10、 进口平开门锁：680元/套 11、 隐形纱窗：120元/付 、广东凤铝断桥铝门窗报价。

目录【一】、技术标书部分一、工程概况二、图纸对施工要求三、施工准备四、机械设备的选择与布臵五、施工步骤六、质量计划与目标七、施工组织管理体系八、保证工程进度的措施九、质量保证体系及措施十、安全生产及文明施工保证措施十一、验收程序十二、建立用户回访、维修制度【二】、商务标书部分一、相关证书与证件1.法定代表人身份证明书2.法定代表人授权委托书及受委托人身份证复印件3.营业执照、资质证书、安全生产许可证、拟投标建造师注册证书及安全生产合格证书复印件二、企业简介1.投标人基本情况2.项目管理班子配备情况表及主要管理人员简历表3.过去三年完成类似工程一览表及类似工程经验表三.对招标文件其他内容的答复四.工程投标书报价表【一】、技术标书部分一．工程概况该工程为**科技有限公司TBR项目门窗工程，使用功能为工业建筑。

本工程建筑外门窗抗风压性能分级为3级，气密性能分级为3级。

门窗玻璃的选用应遵照《建筑玻璃应用技术规程》JGJ113和地方主管部门的有关规定；普通窗玻采用详门窗表，单块玻璃面积≥1.5平方米采用安全玻璃。

门窗立面均表示洞口尺寸，施工时按现场实际洞口尺寸进行调整。

门窗统计表附后门窗统计表注：门窗超过2100mm需设门樘，门樘详见03J609 03J601-2 02J611-1 03J611-404J610-1，图集中与门窗表相对应的门樘构造做法。

窗带纱窗统计表注：本表为本次投标建筑物门窗数量统计。

我公司将全心全意投入一流的实力与能力，“精心组织、精心施工”保证其全部工程的完美实现与体现。

二、图纸对施工的要求（一）严格按国家施工规范施工（二）严格按图纸施工（三）严格按企业标准施工三、施工准备根据本工程的特点及工期要求，特作以下布臵。

（一）施工资料准备办理进场施工有关的一切手续，施工图经过会审，施工组织方案经过批准并交底。

（二）技术准备工程技术人员熟悉施工图纸和相关设计资料，充分了解和掌握设计的设计意图，结构特点及技术要求，保证施工顺利进行。

门窗名称：公司名----开启形式----材质----门窗代号----门窗规格型号----性能标记----附带标记(性能和附带无要求时不填写)开启形式（门）：折叠----Z平开----P推拉----T地弹簧----DH平开下悬----PX开启形式（窗）：固定----G上悬----S中悬----C下悬----X立转----L平开----P滑轴平开----HP滑轴----H推拉----T推拉平开----TP平开下悬----PX材质：L----铝合金门窗代号：M----门代号C----窗代号门窗规格型号：自定性能：抗风----P3水密----△P气密----Q1或Q2保温----K隔声----Rw采光----Tr附带（门）：百叶----Y纱窗----S附带（窗）：百叶----Y纱窗----A举例：XLPLC115-P32.0-△P150-Q1(或Q2)1.5-K3.5-Rw30-Tr0.4-AXX公司生产的铝合金平开窗，规格型号为115，抗风性能为2.0KPa，水密性能为150Pa,气密性能为1.5m³/(m*h),保温性能为3.5W/(㎡*K)，隔声性能为30dB,采光性能为0.4，带纱窗图纸编号细则：公司名----开启形式----门窗代号----门窗规格型号----零件名称编号----室内或室外（无要求时不填写）平开窗零件名称：01----横外框03----竖外框04----内扇料05----圆弧扣条06----中挺09----中挺连接件90----90°转角91----135°转角A----室内B----室外举例：XLPC11501AXX公司生产的规格型号为115的铝合金平开窗位于室内一面的横外框。

推拉窗零件名称：00----固定（框）01----平上滑：上面没有固定玻璃的上滑11----固上滑：上面有固定玻璃的上滑02----平下滑：上面没有固定玻璃的下滑12----固下滑：上面有固定玻璃的上滑03----边封（窗边框左）13----边封（窗边框右）23----边封盖板当左右边框相同时03----边封（窗边框）13----边封盖板04----上方（窗扇上横）05----下方（窗扇下横）06----光企07----勾企08----收口：四扇推拉时，光企与光企连接部分密封用的09----纱料A----室内B----室外举例：XLPC14005AXX公司生产的规格型号为140的铝合金推拉窗位于室内一面的下方（窗扇下横）。

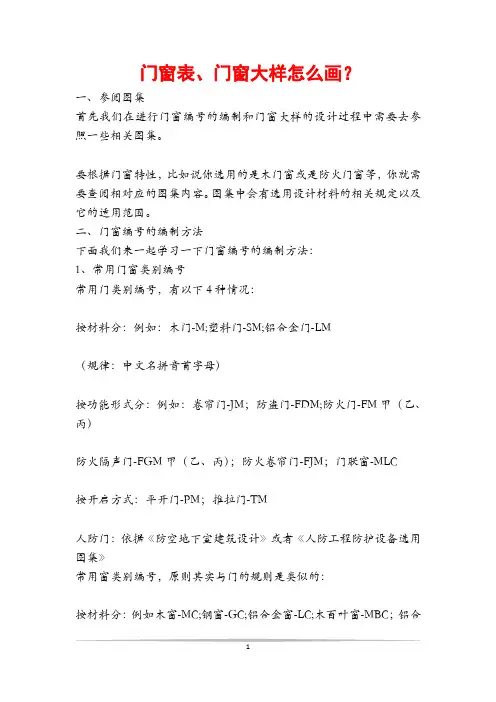

门窗表、门窗大样怎么画？一、参阅图集首先我们在进行门窗编号的编制和门窗大样的设计过程中需要去参照一些相关图集。

要根据门窗特性，比如说你选用的是木门窗或是防火门窗等，你就需要查阅相对应的图集内容。

图集中会有选用设计材料的相关规定以及它的适用范围。

二、门窗编号的编制方法下面我们来一起学习一下门窗编号的编制方法：1、常用门窗类别编号常用门类别编号，有以下4种情况：按材料分：例如：木门-M;塑料门-SM;铝合金门-LM（规律：中文名拼音首字母）按功能形式分：例如：卷帘门-JM；防盗门-FDM;防火门-FM甲（乙、丙）防火隔声门-FGM甲（乙、丙）；防火卷帘门-FJM；门联窗-MLC按开启方式：平开门-PM；推拉门-TM人防门：依据《防空地下室建筑设计》或者《人防工程防护设备选用图集》常用窗类别编号，原则其实与门的规则是类似的：按材料分：例如木窗-MC;钢窗-GC;铝合金窗-LC;木百叶窗-MBC；铝合金百叶窗-LBC;塑料窗-SC；按功能形式分：例如防火窗-FC甲（乙、丙）;隔声窗-GSC；全玻框窗-QBC；幕墙：MQ；玻璃隔断-GD按开启方式：例如固定窗-GDC；平开窗-PC；推拉窗-TC；滑撑窗-HTC 2、门窗编号方法现在我们来通过一个具体的例子，来讲解门窗的编号方法，一共有两种：1、第一种就是我们刚才所说的类别代号+n（数字）：如LC-1、LC-2……并不体现门窗洞口尺寸，洞口尺寸将在门窗表中注明，并且备注上采用标准图、型号及功能。

那么这种标注方法的优点呢，是比较清晰，但是呢，在平面图纸上就没法直观读出门窗洞口的尺寸。

2、另外一种编号方法就是类别代号+洞口宽高的缩写及代号，比如说举个例子：这个窗户的宽度是1700，高度是1500，同时窗户的开启形式是推拉窗，所以说它的编号就是TC-1715，那么其他相关信息包括图集编号及备注需要在门窗表上补足。

这种编制方法我们可以很直观的在平面图中可看出洞口尺寸，但是呢，它的字数会比较多，我们要注意排版和文字遮挡等问题。

名称：门窗详图。

比例：1：100卫生间门的设计编号为m0720，门洞的尺寸为750mm×2000mm，，、图集名称为88J13-3。

选用型号为0720m1（改）一层的数量为7个。

商业单元门，设计编号为mlc-1，洞口尺寸为5700mm×3050mm，一层有1个。

设计编号为mlc-2，洞口尺寸为6000mm×3050mm。

一层有4个。

设计编号为mlc-3，洞口尺寸为7000mm×3050mm，一层有1个。

设计编号为mlc-4，洞口尺寸为6250mm×3050mm，一层有1个。

设计编号为m0922，洞口尺寸为900mm×2150mm，一层有7个。

设计编号为c0806，洞口尺寸为800mm×600mm，一层有10个。

设计编号为c0906，洞口尺寸为900mm×600mm，一层有7个。

设计编号为c1806，洞口尺寸为1800mm×600mm，一层有1个。

设计编号为c2006，洞口尺寸为2000mm ×600mm，一层有5个。

设计编号为c2406，洞口尺寸为2400mm×600mm，一层有2个。

设计编号为c6920，洞口尺寸为6925mm×1950mm，一层有1个。

设计编号为c5320，洞口尺寸为600mm×900mm，二层有1个。

设计编号为m0509，洞口尺寸为600mm×900mm。

设计编号为c0809，洞口尺寸为800mm×900mm，二层有5个。

设计编号为c0909，洞口尺寸为900mm×900mm，二层有12个。

设计编号为C1809，洞口尺寸为1800mm×900mm，二层有1个。

设计编号为C1919，洞口尺寸为1900mm×1900mm，二层有1个。

设计编号为C2409，洞口尺寸为2400mm×900mm，二层有2个。
