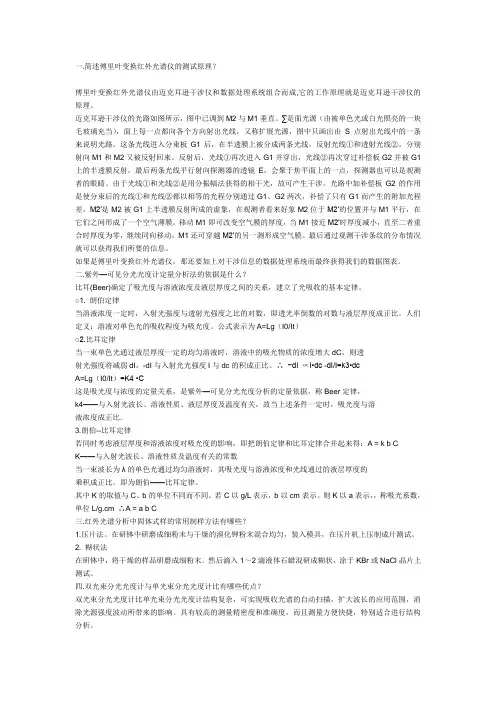

傅里叶变换红外光谱仪的测试原理解读

一.简述傅里叶变换红外光谱仪的测试原理？傅里叶变换红外光谱仪由迈克耳逊干涉仪和数据处理系统组合而成,它的工作原理就是迈克耳逊干涉仪的原理。

迈克耳逊干涉仪的光路如图所示，图中已调到M2与M1垂直。

∑是面光源（由被单色光或白光照亮的一块毛玻璃充当），面上每一点都向各个方向射出光线，又称扩展光源，图中只画出由S点射出光线中的一条来说明光路。

这条光线进入分束板G1后，在半透膜上被分成两条光线，反射光线①和透射光线②，分别射向M1和M2又被反射回来。

反射后，光线①再次进入G1并穿出，光线②再次穿过补偿板G2并被G1上的半透膜反射，最后两条光线平行射向探测器的透镜E，会聚于焦平面上的一点，探测器也可以是观测者的眼睛。

由于光线①和光线②是用分振幅法获得的相干光，故可产生干涉。

光路中加补偿板G2的作用是使分束后的光线①和光线②都以相等的光程分别通过G1、G2两次，补偿了只有G1而产生的附加光程差。

M2′是M2被G1上半透膜反射所成的虚象，在观测者看来好象M2位于M2′的位置并与M1平行，在它们之间形成了一个空气薄膜。

移动M1即可改变空气膜的厚度，当M1接近M2′时厚度减小，直至二者重合时厚度为零，继续同向移动，M1还可穿越M2′的另一测形成空气膜。

最后通过观测干涉条纹的分布情况就可以获得我们所要的信息。

如果是傅里叶变换红外光谱仪，那还要加上对干涉信息的数据处理系统而最终获得我们的数据图表。

二.紫外—可见分光光度计定量分析法的依据是什么？比耳(Beer)确定了吸光度与溶液浓度及液层厚度之间的关系，建立了光吸收的基本定律。

○1. 朗伯定律当溶液浓度一定时，入射光强度与透射光强度之比的对数，即透光率倒数的对数与液层厚度成正比。

人们定义：溶液对单色光的吸收程度为吸光度。

公式表示为A=Lg（I0/It）○2.比耳定律当一束单色光通过液层厚度一定的均匀溶液时，溶液中的吸光物质的浓度增大dC，则透射光强度将减弱dI，-dI与入射光光强度I与dc的积成正比。

傅里叶变换红外光谱仪的基本原理傅里叶变换红外光谱仪是一种广泛应用于化学、材料科学、生物学等领域的重要分析仪器。

它利用傅里叶变换技术，将红外光通过样品后得到的复杂光谱转化为可以进行分析的谱图，从而实现对样品成分的定性和定量分析。

下面将详细介绍傅里叶变换红外光谱仪的基本原理。

1.光源傅里叶变换红外光谱仪中的光源通常采用稳定、强度可调的红外激光器，发出一定波长的红外光。

不同样品需要使用不同波长的红外光进行检测，因此光源的波长范围和稳定性对分析结果至关重要。

2.样品室样品室是傅里叶变换红外光谱仪的核心部分，用于放置待测样品。

样品可以是固体、液体或气体，但需要保证在测量过程中样品的状态保持不变。

样品室内部通常装有温度和湿度控制装置，以保证样品的稳定性和测试结果的准确性。

3.干涉仪干涉仪是傅里叶变换红外光谱仪的关键部件，它将光源发出的红外光进行干涉，形成干涉图。

干涉图反映了红外光的相位和振幅变化，后续通过傅里叶变换将这些信息转化为可以进行分析的谱图。

常用的干涉仪有Michelson干涉仪和Fabry-Perot干涉仪。

4.采集和调制在傅里叶变换红外光谱仪中，采集和调制系统负责对干涉图进行采集和调制。

干涉图是一个随时间变化的信号，需要通过采集系统将其转换为数字信号，然后进行进一步处理。

调制系统则负责对干涉图进行调制，以增加信号的信噪比和减小误差。

5.傅里叶变换傅里叶变换是傅里叶变换红外光谱仪的核心算法。

它将采集到的干涉图进行数学变换，将时域信号转换为频域信号。

简单来说，傅里叶变换可以将一个随时间变化的信号分解成多个固定频率的成分，从而方便对信号进行分析和解谱。

6.数据处理和谱图显示经过傅里叶变换后，得到的是频域信号，可以将其进行处理并生成谱图。

数据处理部分负责对干扰信号进行过滤和处理，提高谱图的准确性和可靠性。

谱图显示部分则将处理后的数据以图形方式呈现出来，方便用户进行观察和分析。

总之，傅里叶变换红外光谱仪利用光源发出红外光，通过样品室中的样品后得到干涉图，经过采集和调制、傅里叶变换、数据处理和谱图显示等步骤，最终得到可以进行分析的谱图。

傅里叶变换红外(FTIR)光谱是一种常用的分析技术，它通过分析物质在红外光谱范围内的吸收和散射特性，来研究样品的成分、结构和性质。

本文将从以下几个方面对傅里叶变换红外光谱进行介绍和解析。

一、傅里叶变换红外光谱原理简介傅里叶变换红外光谱是利用物质分子对红外光的吸收和散射特性来研究其结构和成分的一种技术。

当物质分子受到红外光的激发时，会发生特定振动和转动，这些振动和转动对应了物质分子内部的特定结构和键的存在。

傅里叶变换红外光谱仪利用光源产生的连续光通过样品后，得到经过样品吸收、散射后的光信号，并使用傅里叶变换算法将这些信号转换成详细的光谱图像。

通过解析这些光谱图像，可以获得样品中存在的各种成分的信息，包括它们的分子结构、官能团和键的类型、含量等。

二、傅里叶变换红外光谱的应用领域傅里叶变换红外光谱广泛应用于化学、材料、制药、生物、环境和食品等领域。

在化学领域，它常被用来鉴定有机化合物的结构、功能团的存在和含量，以及分子之间的相互作用；在材料领域，它常被用来研究材料的成分、性能和结构变化；在制药领域，它常被用来分析药品的成分和质量；在生物领域，它常被用来研究蛋白质、多糖等生物大分子的结构和功能。

三、傅里叶变换红外光谱的特点和优势傅里叶变换红外光谱具有快速、准确、非破坏性等特点。

相比传统的红外光谱技术，傅里叶变换红外光谱仪具有更高的光谱分辨率和灵敏度，可以检测到更低浓度的样品成分，还能够通过多种光谱技术的组合来获得更多细致的信息。

傅里叶变换红外光谱技术还可以与其他分析技术相结合，如拉曼光谱、质谱等，扩大了其应用范围和分析能力。

四、结语傅里叶变换红外光谱技术作为一种强大的分析工具，为科学研究和工程实践提供了重要的支持。

随着技术的不断发展，傅里叶变换红外光谱将在更多领域发挥其作用，为人们的生活和工作带来更多便利和科学发现。

傅里叶变换红外光谱（FTIR）技术是一种非常重要的分析技术，在许多领域都有着广泛的应用。

傅里叶变换红外光谱仪检测傅里叶变换红外光谱仪检测已成为化学品分析中一种最常用的仪器方法之一，其检测结果具有非常高的准确性和可靠性。

下面是傅里叶变换红外光谱仪检测的一些相关内容：1. 仪器原理傅里叶变换红外光谱仪检测是通过测量样品中吸收的特定波长的红外光信号来确定化学物质的分子结构和化学键的存在状态。

检测过程中，将一定量的样品加入光学池中，然后将红外光源的光束引导到样品处。

样品吸收特定波长的光线，并且发生光强度的减弱，从而产生吸收光谱。

通过测量吸收光谱可以确定样品的分子组成和结构信息。

2. 检测原理傅里叶变换红外光谱仪检测原理是基于化学品分子中各个原子之间的化学键不同的振动频率不同的特点进行的。

不同化学键振动时，会产生特定的红外光吸收谱，从而识别不同的化学键。

通过对样品中的各种不同化学键进行光谱分析，可以确定样品的含量、组成和结构等信息。

3. 检测范围傅里叶变换红外光谱仪检测范围广泛，可以用于纯物质的鉴定和混合物的质量分析。

同时，该技术也可以用于确定各种化学物质的含量和质量，包括化学药品、食品添加剂、化妆品、植物提取物、动物组织和环境样品等。

4. 应用领域傅里叶变换红外光谱仪检测已成为化学分析领域中一种具有广泛应用的技术。

它被广泛用于食品、制药、化妆品、环境监测、农业、纺织品、塑料、化学工程等领域。

同时，由于其非常高的准确性和可靠性，该技术也被应用于法医学和生命科学研究等领域。

总之，傅里叶变换红外光谱仪检测是一种有效的化学分析技术，可用于确定各种化学物质的分子组成和结构信息，并且被广泛应用于多个领域。

傅里叶红外光谱仪（FTIR）(仅供参考)1．实验目的：1．了解FTIR的工作原理以及仪器的操作。

2．通过对多孔硅的测试，初步学会分析方法。

2．实验原理：1．傅里叶红外光谱仪的工作原理：FTIR光谱仪由3部分组成：红外光学台（光学系统）、计算机和打印机。

而红外光学台是红外光谱仪的最主要部分。

红外光学台由红外光源、光阑、干涉仪、样品室、检测器以及各种红外反射镜、氦氖激光器、控制电路和电源组成。

下图所示为红外光学台基本光路图。

FTS检测器干涉仪光源样品室计算机干涉图光谱图傅里叶变换红外光谱是将迈克尔逊干涉仪动镜扫描时采集的数据点进行傅立叶变换得到的。

动镜在移动过程中，在一定的长度范围内，在大小有限，距离相等的位置采集数据，由这些数据点组成干涉图，然后对它进行傅立叶变换，得到一定范围内的红外光谱图。

每一个数据点由两个数组成，对应于X轴和Y轴。

对应同一个数据点，X值和Y值决定于光谱图的表示方式。

因此，在采集数据之前，需要设定光谱的横纵坐标单位。

红外光谱图的横坐标单位有两种表示法：波数和波长。

通常以波数为单位。

而对于纵坐标，对于采用透射法测定样品的透射光谱，光谱图的纵坐标只有两种表示方法，即透射率T和吸光度A。

透射率T是由红外光透过样品的光强I和红外光透过背景（通常是空光路）的光强I0的比值，通常采用百分数（％）表示。

吸光度A是透射率T倒数的对数。

透射率光谱图虽然能直观地看出样品对红外光的吸收情况，但是透射率光谱的透射率与样品的质量不成正比关系，即透射率光谱不能用于红外光谱的定量分析。

而吸光度光谱的吸光度值A在一定范围内与样品的厚度和样品的浓度成正比关系，所以大都以吸光度表示红外光谱图。

本实验运用的仪器是Nicolet 380 智能傅立叶红外光谱仪。

2．傅里叶红外光谱仪的主要特点：⑴具有很高的分辨能力，在整个光谱范围内分辨能力达到0.1cm-1。

⑵具有极高的波数准确度，波数准确度可以达到0.01cm-1。

⑶杂散光的影响度低，通常在全光谱范围杂散光影响低于0.3％。

傅里叶红外光谱仪测试原理及常用制样方法傅里叶变换红外光谱仪由迈克耳逊干涉仪和数据处理系统组合而成,它的工作原理就是迈克耳逊干涉仪的原理。

迈克耳逊干涉仪的光路如图所示，图中已调到M2与M1垂直。

∑是面光源（由被单色光或白光照亮的一块毛玻璃充当），面上每一点都向各个方向射出光线，又称扩展光源，图中只画出由S点射出光线中的一条来说明光路。

这条光线进入分束板G1后，在半透膜上被分成两条光线，反射光线①和透射光线②，分别射向M1和M2又被反射回来。

反射后，光线①再次进入G1并穿出，光线②再次穿过补偿板G2并被G1上的半透膜反射，最后两条光线平行射向探测器的透镜E，会聚于焦平面上的一点，探测器也可以是观测者的眼睛。

由于光线①和光线②是用分振幅法获得的相干光，故可产生干涉。

光路中加补偿板G2的作用是使分束后的光线①和光线②都以相等的光程分别通过G1、G2两次，补偿了只有G1而产生的附加光程差。

M2′是M2被G1上半透膜反射所成的虚象，在观测者看来好象M2位于M2′的位置并与M1平行，在它们之间形成了一个空气薄膜。

移动M1即可改变空气膜的厚度，当M1接近M2′时厚度减小，直至二者重合时厚度为零，继续同向移动，M1还可穿越M2′的另一测形成空气膜。

最后通过观测干涉条纹的分布情况就可以获得我们所要的信息。

如果是傅里叶变换红外光谱仪，那还要加上对干涉信息的数据处理系统而最终获得我们的数据图表。

二.紫外;-;可见分光光度计定量分析法的依据是什么？比耳(Beer)确定了吸光度与溶液浓度及液层厚度之间的关系，建立了光吸收的基本定律。

○1. 朗伯定律当溶液浓度一定时，入射光强度与透射光强度之比的对数，即透光率倒数的对数与液层厚度成正比。

人们定义：溶液对单色光的吸收程度为吸光度。

公式表示为A=Lg （I0/It）○2.比耳定律当一束单色光通过液层厚度一定的均匀溶液时，溶液中的吸光物质的浓度增大dC，则透射光强度将减弱dI，-dI与入射光光强度I与dc的积成正比。

傅里叶变换红外光谱仪原理FTIR的原理基于电磁波的干涉和光的傅里叶变换。

当红外光通过样品后，它与样品中的分子发生相互作用。

这些相互作用导致光的吸收、散射或透射。

将经过样品的光与未经样品的光进行比较，可以得到有关样品吸收或散射的信息。

FTIR的主要组成部分包括光源、样品室、干涉仪和检测器。

光源通常是红外线辐射源，如钨灯或全反射金属气体（Globar）。

样品室包括一个可调位置的样品支架，用于放置样品。

干涉仪由一系列可移动的镜子和半透明金属薄膜组成，并将光的干涉转化为频谱信息。

检测器可以是一种红外接收器，如半导体探测器或液氮冷却的氮化铟探测器。

FTIR工作流程中的关键步骤包括样品的制备和放置、光的干涉和检测、以及数据的处理和分析。

首先，将样品制备成薄膜、研磨片或液态，并放置在样品室中。

然后通过光源发射短波长的红外光进入样品室，经过样品后进入干涉仪。

干涉仪中的可移动镜子和半透明金属薄膜使光产生干涉，光的强度被分成多个频率分量。

这些不同频率的光信号被检测器接收，并转换成电信号。

接下来，使用傅里叶变换算法将检测到的光信号转换成频谱。

傅里叶变换是一种将信号从时间域转换到频率域的数学算法。

它将检测到的光信号分解成不同频率的成分，生成红外光谱。

最后，通过对得到的红外光谱进行分析，可以确定样品中的化学组成和分子结构。

每种有机或无机物质都有特定的红外吸收峰，可以用于鉴别和定量分析。

总结起来，傅里叶变换红外光谱仪通过利用傅里叶变换原理来分析样品的红外光谱。

它通过测量光的干涉和使用傅里叶变换算法将干涉信号转换成频谱，从而获取样品的红外光谱信息。

FTIR技术在化学、药物、食品科学等领域具有广泛的应用，可用于化学分析、物质鉴别和质量控制等。

傅里叶红外光谱仪的工作原理检出限
傅里叶红外光谱仪（FTIR）是一种重要的光谱分析仪器，广泛用于化学、材料科学、药物分析等领域。

其工作原理和检出限如下：
一、工作原理
1.傅里叶变换：
FTIR通过测量样品对红外光的吸收来获取信息。

它使用的是一种称为傅里叶变换的数学方法，通过这种方法，仪器可以同时收集到所有频率的红外光信号，提高了光谱获取的速度和灵敏度。

2.干涉仪：
在FTIR中，使用了一个名为迈克尔逊干涉仪的组件。

红外光从光源发出后，被分割成两束，这两束光在干涉仪中走不同的路径，然后再次合并。

这种路径差异导致了干涉，产生干涉图样。

3.信号检测和处理：
合并后的光被送到检测器，检测器记录下干涉图样。

这个干涉图样随后通过傅里叶变换转换成光谱数据。

这些数据展现了样品对不同波长红外光的吸收情况，从而得到样品的分子指纹。

二、检出限
FTIR的检出限取决于多种因素，包括仪器的灵敏度、样品的性质以及测试条件等。

一般而言，FTIR能够检测到微量级别的物质，检出限通常在微克到纳克的范围内。

但对于具体的样品和测试条件，检出限可能有所不同。

FTIR由于其高灵敏度、快速的测试速度和非破坏性的特点，在现代分析测试中非常受欢迎。

通过它，科学家可以快速而准确地获得关于各种材料的详细化学和结构信息。

傅里叶变换红外光谱仪的工作原理介绍傅里叶变换红外光谱仪（FT-IR）是一种常用的红外光谱技术，广泛应用于化学、生物、材料科学等领域。

它的工作原理基于傅里叶变换的原理，利用红外辐射与样品相互作用产生的光谱信息，通过对光谱信号的傅里叶变换来获取样品的红外光谱信息。

FT-IR光谱仪的主要组成部分包括光源、样品盒、干涉仪和检测器。

首先，FT-IR光谱仪使用一种强度稳定、连续可调的光源，如红外灯，产生红外辐射。

这些红外辐射经过透镜系统集光聚焦，将能量聚焦在样品表面。

样品盒是一个容纳样品的装置，由透明的样品窗口和样品室组成。

样品窗口通常使用氢化钾晶体，它对红外光有很好的透明性。

样品室的设计旨在确保样品被均匀地照射，并且可以控制样品的温度和湿度。

当红外辐射进入样品盒后，它与样品相互作用。

样品中的分子会吸收红外光的特定频率，这些吸收带有样品的结构和化学成分的信息。

接下来，红外光谱仪使用一种叫做干涉仪的装置来处理红外光谱信号。

干涉仪主要由两个反射镜和一个半透明平面镜组成，形成一个干涉光路。

其中一个反射镜是固定的，另一个反射镜可以移动。

当红外光进入干涉仪后，它被分成两束光，一束被反射到平面镜上，另一束经过一个样品窗口照射到样品上。

样品吸收的红外光的强度将对光束产生影响。

两束光经过样品后重新汇合在平面镜上，由于光程差的存在，它们会出现干涉现象。

在干涉仪中，由于一束光程要比另一束光程多走一段距离，两束光产生的干涉现象会导致光强的振荡。

接下来，干涉仪中移动的反射镜会随时间变化其位置，改变两束光程的差值，从而改变光强的振荡频率。

通过记录干涉光信号的振荡频率随时间的变化，可以得到红外光谱信号的干涉图。

最后，通过对干涉信号进行傅里叶变换，将信号转换为红外光谱。

傅里叶变换将振荡信号从时间域转换为频率域，因此可以得到样品的频谱图，即红外光谱。

FT-IR光谱仪提供了高分辨率、高灵敏度和快速扫描的红外光谱分析能力。

与传统的分光光度计相比，它可以更好地分析复杂的化合物，并提供更准确的结构信息。

傅里叶变换红外光谱仪的原理介绍傅里叶变换是一种数学变换方法，可以将时域信号转换为频域信号，也可以将频域信号转换回时域信号。

在光谱学中，我们通常将样品吸收红外光的强度作为时域信号，通过傅里叶变换将其转换为频域信号，即红外光谱。

傅里叶变换红外光谱仪利用这个原理对红外光进行处理和分析。

傅里叶变换红外光谱仪由三个主要部分组成：光源、样品室和检测器。

光源产生红外光，主要有黑体辐射源和红外光源两种。

常见的光源有金属加热丝、Nernst灯和石英管，可根据需要选择不同的光源。

样品室是放置样品的空间，通常是一个小房间或一个封闭的盒子。

检测器接收由样品吸收的红外光，并将其转换为电信号。

在测量过程中，光线首先从光源发出并经过分光器。

分光器中的光单元将红外光按不同的波长分开，然后将红外光逐一照射在样品上。

样品吸收部分红外光，并反射或透射部分红外光。

被吸收的红外光所处的波长可以确定样品的分子键的类型和结构。

经过样品后，红外光进入检测器。

红外光检测器将红外光信号转换为电信号。

常见的检测器有热电偶、半导体探测器和光导纤维等。

电信号随着波长的变化而变化，可以通过检测器将电信号送入存储器或计算机中进行处理和分析。

近红外光谱仪主要用于分析含氢化合物和金属有机化合物，中红外光谱仪主要用于有机物和无机物的结构研究，远红外光谱仪主要用于原子和分子的振动和转动谱线的研究。

总之，傅里叶变换红外光谱仪利用傅里叶变换的原理，通过测量样品吸收红外光的能力来获取样品的红外光谱信息。

它在化学、生物、医药、材料科学等领域的研究和分析中发挥了重要作用，为我们研究物质结构和性质提供了有力的工具。
