电线电缆、低压断路器、开关及插座检测取样送检指南

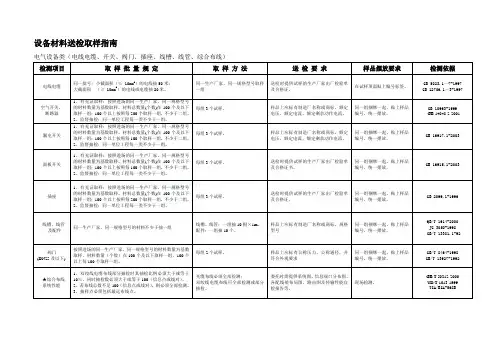

设备材料送检取样指南电气设备类（电线电缆、开关、阀门、插座、线槽、线管、综合布线）检测项目取样批量规定取样方法送检要求样品摆放要求检测依据电线电缆同一批号：小截面积（≤10mm2）的电线抽50米；大截面积（≥ 10mm2）的电线或电缆抽20米。

同一生产厂家、同一规格型号取样一组送检时提供试样的生产厂家出厂检验单及合格证。

在试样顶面贴上编号标签。

GB 5023.1～7-1997GB 12706.1～3-1997空气开关、断路器1、有见证取样：按照进场的同一生产厂家、同一规格型号的材料数量为基数取样。

材料总数量(个数)在100个及以下取样一组；100个以上按照每200个取样一组，不少于二组。

2、监督抽检：同一单位工程每一类不少于一组。

每组3个试样。

样品上应标有制造厂名称或商标、额定电压、额定电流、额定剩余动作电流。

同一组捆绑一起，贴上样品编号，统一摆放。

GB 10963-1999GB 14048.2-2001漏电开关1、有见证取样：按照进场的同一生产厂家、同一规格型号的材料数量为基数取样。

材料总数量(个数)在100个及以下取样一组；100个以上按照每100个取样一组，不少于二组。

2、监督抽检：同一单位工程每一类不少于一组。

每组3个试样。

样品上应标有制造厂名称或商标、额定电压、额定电流、额定剩余动作电流。

同一组捆绑一起，贴上样品编号，统一摆放。

GB 16917.1-2003面板开关1、有见证取样：按照进场的同一生产厂家、同一规格型号的材料数量为基数取样。

材料总数量(个数)在100个及以下取样一组；100个以上按照每100个取样一组，不少于二组。

2、监督抽检：同一单位工程每一类不少于一组。

每组3个试样。

送检时提供试样的生产厂家出厂检验单及合格证书。

同一组捆绑一起，贴上样品编号，统一摆放。

GB 16915.1-2003插座1、有见证取样：按照进场的同一生产厂家、同一规格型号的材料数量为基数取样。

材料总数量(个数)在100个及以下取样一组；100个以上按照每200个取样一组，不少于二组。

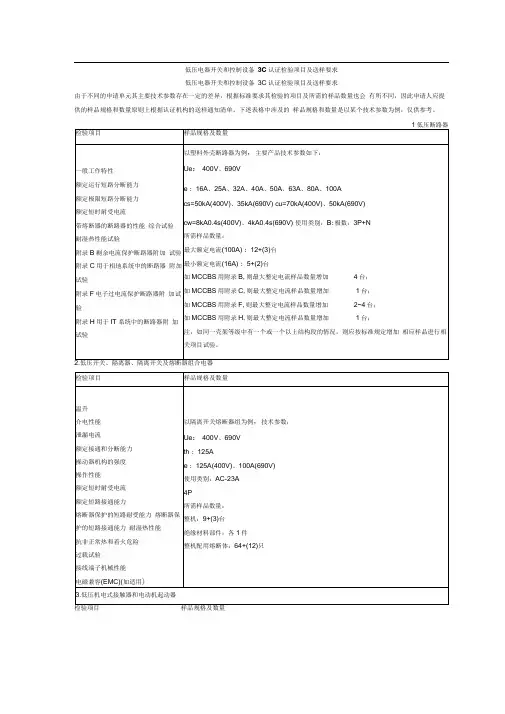

低压电器开关和控制设备3C认证检验项目及送样要求低压电器开关和控制设备3C认证检验项目及送样要求由于不同的申请单元其主要技术参数存在一定的差异，根据标准要求其检验的项目及所需的样品数量也会有所不同，因此申请人应提供的样品规格和数量原则上根据认证机构的送样通知清单。

下述表格中涉及的样品规格和数量是以某个技术参数为例，仅供参考。

6•控制和保护开关电器设备)五、恋爱，在感情上，当你想征服对方的时候，实际上已经在一定程度上被对方征服了。

首先是对方对你的吸引，然后才是你征服对方的欲望。

六、没有心如刀割，不再依依不舍，只有，沉默相隔九、无论我们爱过还是就这样错过，我都会感谢你。

因为遇见你，我才知道思念一个人的滋味；因为遇见你，我才知道感情真的不能勉强；因为遇见你，我才知道我的心不是真的死了；因为遇见你，我才知道我也能拥有美丽的记忆。

所以，无论你怎么对待我，我都会用心去宽恕你的狠，用心去铭记你的好。

十、爱情需要的是彼此互相的照顾，当我们心爱的人累了，我们不是坐在一边不理，而是多陪对方谈谈心，对方需要什么的时候，自己尽量的满足对方的需求，至少可以让对方知道，在自己身边的感觉是如此的温暖。

十一、自从你出现後，我才知道原来有人爱是那麽的美好十二、有的人与人之间的相遇就像是流星，瞬间迸发出令人羡慕的火花，却注定只是匆匆而过。

十三、有一些人，这一辈子都不会在一起，但是有一种感觉却可以藏在心里守一辈子。

十四、不要轻易说爱，许下的承诺就是欠下的债！十五、不管你是多么的爱对方，但千万不可当第三者。

细想，默然。

因为知道，这样的故事一开始便注定了结局，一开始就注定在这个故事里，很多人会受伤。

离开的总是要离开，挽留不住，就像彼岸花，穷其一生，花叶仍是生生相错。

十六、什么叫快乐？就是掩饰自己的悲伤对每个人微笑。

十七、爱情与视力无关，任你看得再怎么清楚，在爱里只有模糊。

因为太聪明太理智就没有办法恋爱，爱情根本是盲目的。

十八、恋爱就像剪头发，这种事情不到最后是不知道结果的，结果能否令每个人皆大欢喜，无人保障，但是一切都是自己的选择。

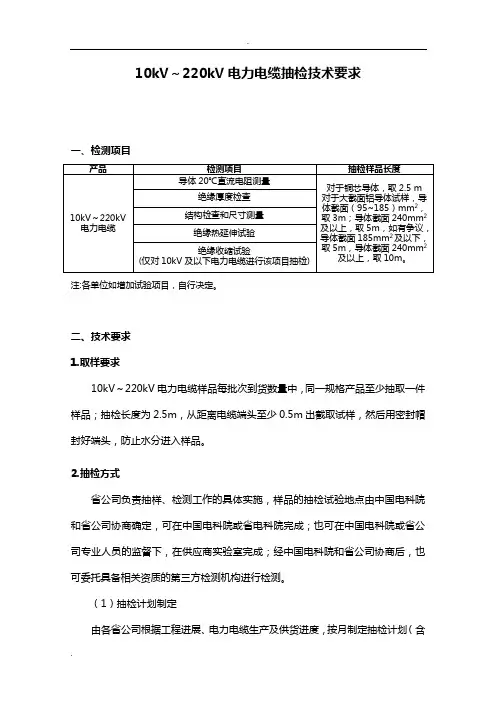

10kV～220kV电力电缆抽检技术要求一、检测项目注:各单位如增加试验项目，自行决定。

二、技术要求1.取样要求10kV～220kV电力电缆样品每批次到货数量中，同一规格产品至少抽取一件样品；抽检长度为2.5m，从距离电缆端头至少0.5m出截取试样，然后用密封帽封好端头，防止水分进入样品。

2.抽检方式省公司负责抽样、检测工作的具体实施，样品的抽检试验地点由中国电科院和省公司协商确定，可在中国电科院或省电科院完成；也可在中国电科院或省公司专业人员的监督下，在供应商实验室完成；经中国电科院和省公司协商后，也可委托具备相关资质的第三方检测机构进行检测。

（1）抽检计划制定由各省公司根据工程进展、电力电缆生产及供货进度，按月制定抽检计划（含抽检数量、供应商、抽检委托实施单位、拟完成时间等）。

（2）抽检方法在供应商交货之后，业主单位对供应商交付的电力电缆进行抽检。

样品从省市公司产品储存地或工程现场抽取，由检测单位按附表1的项目进行抽检试验。

附表1. 检测项目技术要求....附表210kV~220kV电力电缆专项抽检数据记录表格1、样品型号规格2、检验项目及检验结论:试验结果确认签字：项目单位：厂方：检测方：监督人员：附表310kV~220kV电力电缆专项抽检结果统计表格附表410kV~220kV电力电缆专项抽检问题分析报告附件XX省公司批次抽检总结报告编写：审核：批准：二〇一三年XX月XX日一、抽检完成工作（一）组织情况……（二）抽检完成情况XX年对XX产品进行了抽检，涉及供应商XX家，发现XX起问题，具体如下：（三）技术分析1.10kV～220kV电力电缆主要问题及技术分析包括对抽检合格率的分析，主要问题描述（时间，地点，主要不合格项等）、原因分析、纠正措施等。

二、下一步建议及决策结合抽检发现的问题，提出相应的对策及建议。

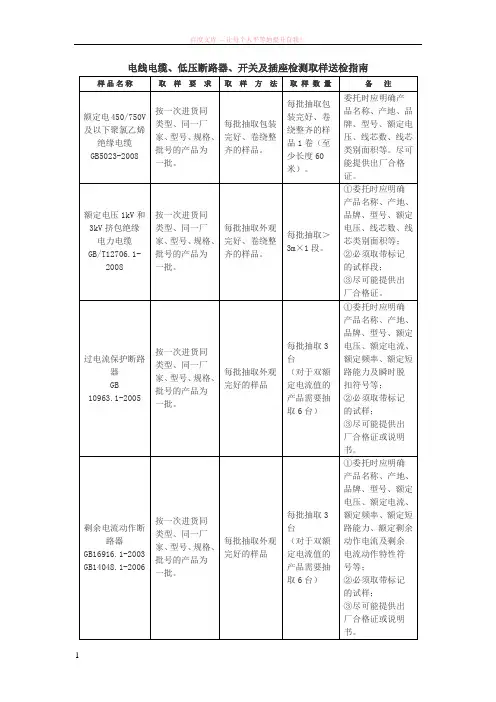

电线电缆、低压断路器、开关及插座检测取样送检指南样品名称取样要求取样方法取样数量备注额定电450/750V 及以下聚氯乙烯绝缘电缆GB5023-2008 按一次进货同类型、同一厂家、型号、规格、批号的产品为一批。

每批抽取包装完好、卷绕整齐的样品。

每批抽取包装完好、卷绕整齐的样品1卷（至少长度60米）。

委托时应明确产品名称、产地、品牌、型号、额定电压、线芯数、线芯类别面积等。

尽可能提供出厂合格证。

额定电压1kV和3kV挤包绝缘电力电缆GB/T12706.1-2008 按一次进货同类型、同一厂家、型号、规格、批号的产品为一批。

每批抽取外观完好、卷绕整齐的样品。

每批抽取＞3m×1段。

①委托时应明确产品名称、产地、品牌、型号、额定电压、线芯数、线芯类别面积等；②必须取带标记的试样段；③尽可能提供出厂合格证。

过电流保护断路器GB 10963.1-2005 按一次进货同类型、同一厂家、型号、规格、批号的产品为一批。

每批抽取外观完好的样品每批抽取3台（对于双额定电流值的产品需要抽取6台）①委托时应明确产品名称、产地、品牌、型号、额定电压、额定电流、额定频率、额定短路能力及瞬时脱扣符号等；②必须取带标记的试样；③尽可能提供出厂合格证或说明书。

剩余电流动作断路器GB16916.1-2003 GB14048.1-2006 按一次进货同类型、同一厂家、型号、规格、批号的产品为一批。

每批抽取外观完好的样品每批抽取3台（对于双额定电流值的产品需要抽取6台）①委托时应明确产品名称、产地、品牌、型号、额定电压、额定电流、额定频率、额定短路能力、额定剩余动作电流及剩余电流动作特性符号等；②必须取带标记的试样；③尽可能提供出厂合格证或说明书。

带过电流保护剩余电流动作断路器GB16917.1-2003 GB14048.1-2006 按一次进货同类型、同一厂家、型号、规格、批号的产品为一批。

每批抽取外观完好的样品每批抽取3台（对于双额定电流值的产品需要抽取6台）①委托时应明确产品名称、产地、品牌、型号、额定电压、额定电流、额定频率、额定短路能力、额定剩余动作电流、剩余电流动作特性符号及瞬时脱扣符号等；②必须取带标记的试样；③尽可能提供出厂合格证或说明书。
