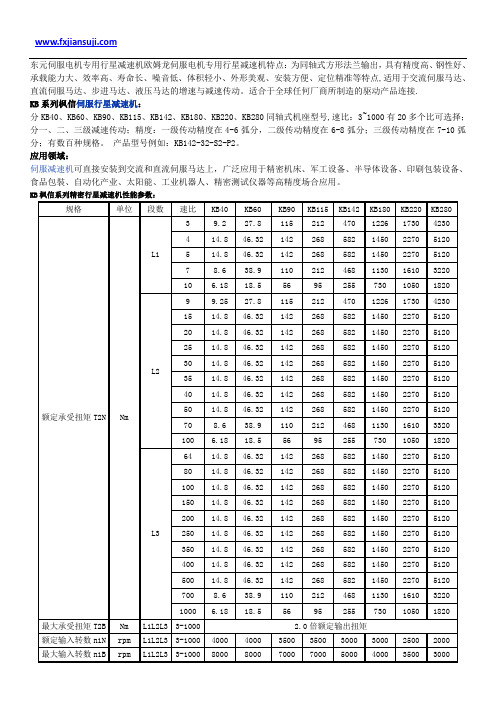

东元伺服电机专用行星减速机欧姆龙伺服电机专用行星减速机特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.KB系列枫信伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：KB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB枫信系列精密行星减速机性能参数：KB系列精密行星减速机转动惯量：配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。
