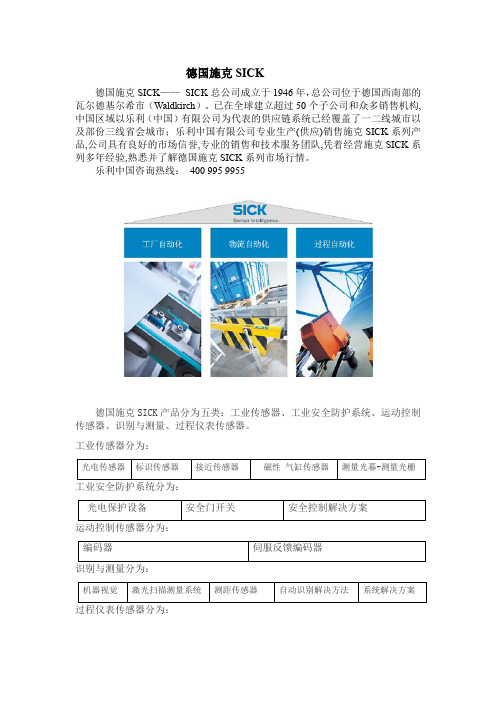

德国施克SICK德国施克SICK——SICK总公司成立于1946年，总公司位于德国西南部的瓦尔德基尔希市（Waldkirch）。
已在全球建立超过50个子公司和众多销售机构,中国区域以乐利（中国）有限公司为代表的供应链系统已经覆盖了一二线城市以及部份三线省会城市；乐利中国有限公司专业生产(供应)销售施克SICK系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营施克SICK系列多年经验,熟悉并了解德国施克SICK系列市场行情。
乐利中国咨询热线：4009959955德国施克SICK产品分为五类：工业传感器、工业安全防护系统、运动控制传感器、识别与测量、过程仪表传感器。
工业传感器分为：光电传感器标识传感器接近传感器磁性气缸传感器测量光幕-测量光栅工业安全防护系统分为：光电保护设备安全门开关安全控制解决方案运动控制传感器分为：编码器伺服反馈编码器识别与测量分为：机器视觉激光扫描测量系统测距传感器自动识别解决方法系统解决方案过程仪表传感器分为：压力传感器液位传感器-料位传感器温度传感器流量传感器德国施克(SICK)工业传感器系列包括：自动化领域最为广泛的光电传感器、光纤放大器、色标传感器、接近传感器、磁性气缸传感器，以及测量光幕，充分反映了我们60多年来在与各个工业自动化部门真诚合作过程中具体的实践经验。
这些工业传感器主要用于：对物体记录、计数、分类和定位，检测物体的外形和位置，并能进行颜色和表面特性的区分。
在自动化生产和物流处理系统中，德国施克(SICK)的光电保护装置如：光电安全开关、安全光栅、激光扫描器、安全门锁开关，能够有效的防止意外事故的发生，保障操作人员的人身安全。
德国施克(SICK)多年来在各种工业环境下的应用经验，使其已成为安全系统产品的领导者，在许多领域取得发展并设定了新的安全标准。
德国施克(SICK)凭借50多年的编码器生产研发经验，成为编码器行业的佼佼者。
德国施克(SICK)运动控制传感器主要包括：增量型旋转编码器、单圈绝对值旋转编码器、多圈绝对值旋转编码器、拉线式编码器和伺服反馈系统。
O N L I N E D A T A S H E E Tw w w .m y s i c k .c o mWTB27-3P1113Photoelectric sensorsW27-3, Photoelectric proximity sensor, Background suppressionModel Name > WTB27-3P1113Part No.> 1027759At a glancePrecise background suppression with no scanning distance drift •PinPoint technology: intense red LED with consistent light spot•Resistant to ambient light, optical reflections, and crosstalk from other photoelectric devices•Sensing range adjustment with potentiometer or teach-in •Operating temperature: -40 °C to +60 °C•Flexible sensing ranges and hysteresis settings •Key lock function, remote teach, quality monitoring•Diagnostics messages (contamination and short-circuit)•Your benefitsPinPoint technology can replace laser photoelectric proximity sensors in some applications. No laser safety regulations and a longer operating life due to PinPoint technology•Less downtime due to ASIC (application-specific integrated circuit) chip technology by SICK•Resistant to ambient light, optical reflections, and immune to crosstalk from other photoelectric devices, reducing false detection•Durable housing with reinforced mounting holes withstands harsh conditions •Reliable operation in harsh environments with temperatures as low as -40 °C •Quick and easy format adjustment •Easy monitoring of sensor status•Key lock function and parameter download prevent incorrect settings •Simple sensor cloning•Illustration may differFeaturesSensor/detection principle:Photoelectric proximity sensor, Background suppression Dimensions (W x H x D):24.6 mm x 80.6 mm x 54 mm Housing design (light emission):RectangularSensing range max.:30 mm ... 1,600 mm 1)Sensing range:100 mm ... 1,600 mm Type of light:Infrared lightLight source:LED 2)Wave length:880 nmAdjustment:Manual, via double teach button Light spot size (distance):Ø 25 mm (800 mm)1)Object with 90 % reflectance (referred to standard white DIN 5033) 2)Average service life of 100,000 h at T A= +25 °C1)Limit values, operation in short-circuit protected network max. 8 A 2) Without load 3) Signal transit time with resistive load 4) With light/dark ratio 1:1 5)Do not bendbelow 0 °C 6) A = V Sconnections reverse-polarity protected 7) B = inputs and output reverse-polarity protected 8) C = interference suppression 9)Reference voltage50 V DCMechanics/electronics Supply voltage:10 V DC ... 30 V DC1)Power consumption:≤ 40 mA 2)Output type:PNPOutput function:Complementary Switching mode:Light/dark-switching Signal voltage PNP HIGH ∕ LOW:Approx. VS - 2.5 V ∕ 0 V Output current Imax.:≤ 100 mAResponse time:≤ 1.5 ms3)Switching frequency:350 Hz4)Connection type:Cable, 4-wire, 2 m 5)Cable material:PVCCircuit protection:::A, B, C 6) 7) 8)Protection class:II 9)Weight:180 g Front screen heating:-IO-Link:-Special device:-Housing material:ABS, Plastic Optics material:PMMA Enclosure rating:IP 66IP 67Ambient operating temperature:-40 °C ... 60 °C Ambient storage temperature:-40 °C ... 75 °CUL File No.:NRKH.E181493 & NRKH7.E181493Dimensional drawingAdjustments possibleConnection diagramCharacteristic curveConnection type Sensing range diagram∙ U S m o d 4c i n t 40AustraliaPhone +61 3 9457 0600 1800 334 802 – tollfree ********************.au Belgium/LuxembourgPhone +32 (0)2 466 55 66******************BrasilPhone +55 11 3215-4900******************.br CanadaPhone +1 905 771 14 44**************************Ceská RepublikaPhone +420 2 57 91 18 50E-Mail ************ChinaPhone +86 4000 121 000E-Mail *******************.cn Phone +852-2153 6300******************.hk DanmarkPhone +45 45 82 64 00E-Mail ************DeutschlandPhone +49 211 5301-301E-Mail *********************EspañaPhone +34 93 480 31 00******************FrancePhone +33 1 64 62 35 00******************Great BritainPhone +44 (0)1727 831121******************.uk IndiaPhone +91–22–4033 8333*************************IsraelPhone +972-4-6801000***************************ItaliaPhone +39 02 27 43 41******************JapanPhone +81 (0)3 3358 1341*********************MagyarországPhone +36 1 371 2680********************NederlandsPhone +31 (0)30 229 25 44******************NorgePhone +47 67 81 50 00************************ÖsterreichPhone +43 (0)22 36 62 28 8-0********************PolskaPhone +48 22 837 40 50******************RomâniaPhone +40 356 171 120 E-Mail **************RussiaPhone +7-495-775-05-30******************SchweizPhone +41 41 619 29 39*********************SingaporePhone +65 6744 3732E-Mail *****************.sg SlovenijaPhone +386 (0)1-47 69 990********************South AfricaPhone +27 11 472 3733****************************.za South KoreaPhone +82 2 786 6321/4************************SuomiPhone +358-9-25 15 800******************SverigePhone +46 10 110 10 00******************TaiwanPhone +886-2-2375-6288********************.tw TürkiyePhone +90 (216) 528 50 00*******************.tr United Arab EmiratesPhone +971 (0) 4 8865 878******************USA/MéxicoPhone +1(952) 941-6780 1 800-325-7425 – tollfree **********************More representatives and agencies at 。
德国施克SICK编码器概述德国施克SICK编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。
这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。
在施克SICK编码器中角位移的转换采用了光电扫描原理。
读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。
此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。
接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。
一般地，施克SICK旋转编码器也能得到一个速度信号，这个信号要反馈给变频器，从而调节变频器的输出数据。
施克SICK编码器故障现象：旋转编码器坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示PG断开...联合动作才能起作用。
要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电子电路来处理。
编码器pg接线与参数矢量变频器与编码器pg之间的连接方式,必须与编码器pg 的型号相对应。
一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的接口,因此选择合适的pg卡型号或者设置合理.施克SICK编码器一般分为增量型与型，它们存着大的区别：在增量编码器的情况下，位置是从零位标记开始计算的脉冲数量确定的，而型编码器的位置是由输出代码的读数确定的。
在一圈里，每个位置的输出代码的读数是*的；因此，当电源断开时，型编码器并不与实际的位置分离。
如果电源再次接通，那么位置读数仍是当前的，有效的；不像增量编码器那样，必须去寻找零位标记。
现在施克SICK编码器的厂家生产的系列都很全，一般都是专用的，如电梯专用型编码器、机床专用编码器、伺服电机专用型编码器等，并且编码器都是智能型的，有各种并行接口可以与其它设备通讯。
