刚性扩大基础施工方案摘要:本文旨在介绍和讨论刚性扩大基础施工方案的设计、施工过程以及相关注意事项。
刚性扩大基础是一种常用的土木工程技术,主要用于在需要增加建筑物荷载或改变建筑物布局的情况下,扩大建筑物的基础面积。
本文将重点介绍刚性扩大基础的施工流程和相关技术。
1. 简介刚性扩大基础是一种常用的土木工程技术,其主要目的是增加建筑物的基础面积,以承受更大的荷载或适应建筑物布局的变化。
它适用于建筑物扩建、改造或重建的情况下。
刚性扩大基础通过增加基础的面积来提供更大的支撑面积,从而增加建筑物的稳定性和承载能力。
2. 刚性扩大基础的设计在设计刚性扩大基础时,需要考虑以下几个关键因素:- 承载能力:基础的设计应满足建筑物所需的承载能力,这涉及到确定所需的基础尺寸和深度。
- 地质条件:地质勘察和分析是设计刚性扩大基础的重要一步,以确保基础能够承受地质条件带来的不均匀沉降或差异。
- 建筑物布局:刚性扩大基础应根据建筑物的布局需求进行设计,以确保基础能够适应新的结构布局。
3. 刚性扩大基础的施工流程刚性扩大基础的施工流程包括以下步骤:- 地面准备:在开始施工之前,需要清理和平整施工现场,并检查地面的坚实度和稳定性。
- 基础开挖:根据设计文件的要求,进行基础的开挖,确保基础达到设计要求的深度和尺寸。
- 基础加固:为了增加基础的稳定性,可以采用加固材料,如钢筋和混凝土,以确保基础的承载能力。
- 基础浇筑:一旦基础开挖和加固完成,可以进行基础的浇筑,使用混凝土或其他适当的材料进行施工。
- 基础养护:完成基础浇筑后,需要进行养护,以确保基础有足够的时间来达到所需的强度和稳定性。
4. 刚性扩大基础施工的注意事项在刚性扩大基础的施工过程中,需要注意以下几个方面:- 施工材料选择:根据设计要求,选择适合的施工材料,并确保质量合格。
- 施工工艺和流程:严格按照施工工艺和流程进行施工,以确保基础的质量和稳定性。
- 安全措施:在施工过程中,要注意安全措施,确保施工人员的安全,包括戴好安全帽、穿好防护服等。

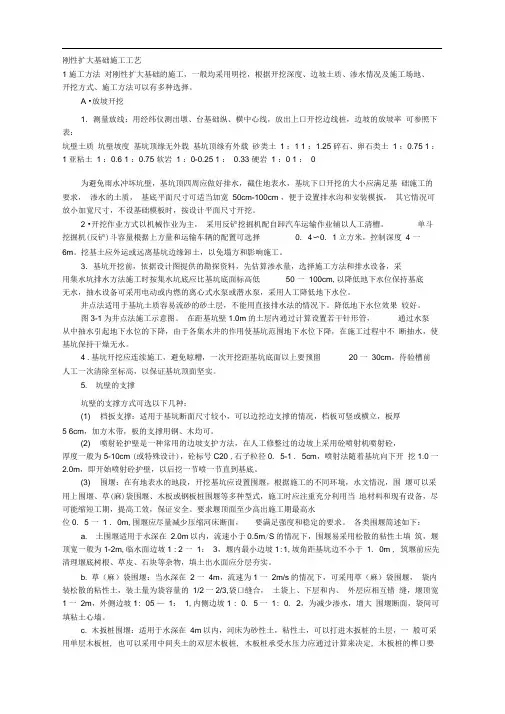

刚性扩大基础施工工艺1 施工方法对刚性扩大基础的施工,一般均采用明挖,根据开挖深度、边坡土质、渗水情况及施工场地、开挖方式、施工方法可以有多种选择。
A •放坡开挖1.测量放线:用经纬仪测出墩、台基础纵、横中心线,放出上口开挖边线桩,边坡的放坡率可参照下表:坑壁土质坑壁坡度基坑顶缘无外载基坑顶缘有外载砂类土 1 :1 1 :1.25 碎石、卵石类土 1 :0.75 1 :1 亚粘土1 :0.6 1 :0.75 软岩1 :0-0.25 1 :0.33 硬岩1 :0 1 :0为避免雨水冲坏坑壁,基坑顶四周应做好排水,截住地表水,基坑下口开挖的大小应满足基础施工的要求,渗水的土质,基底平面尺寸可适当加宽50cm-100cm ,便于设置排水沟和安装模扳,其它情况可放小加宽尺寸,不设基础模板时,按设计平面尺寸开挖。
2 •开挖作业方式以机械作业为主,采用反铲挖掘机配自卸汽车运输作业辅以人工清槽。
单斗挖掘机(反铲)斗容量根据上方量和运输车辆的配置可选择0. 4〜0. 1立方米,控制深度 4 一6m。
挖基土应外运或远离基坑边缘卸土,以免塌方和影响施工。
3.基坑开挖前,依据设计图提供的勘探资料,先估算渗水量,选择施工方法和排水设备,采用集水坑排水方法施工时按集水坑底应比基坑底面标高低50 一100cm,以降低地下水位保持基底无水,抽水设备可采用电动或内燃的离心式水泵或潜水泵,采用人工降低地下水位。
井点法适用于基坑土质容易流砂的砂土层,不能用直接排水法的情况下。
降低地下水位效果较好。
图3-1为井点法施工示意图。
在距基坑壁1.0m的土层内通过计算设置若干针形管,通过水泵从中抽水引起地下水位的下降,由于各集水井的作用使基坑范围地下水位下降,在施工过程中不断抽水,使基坑保持干燥无水。
4 .基坑开挖应连续施工,避免晾糟,一次开挖距基坑底面以上要预留20 一30cm,待验槽前人工一次清除至标高,以保证基坑顶面坚实。
5. 坑壁的支撑坑壁的支撑方式可选以下几种:(1) 档扳支撑:适用于基坑断面尺寸较小,可以边挖边支撑的情况,档板可竖或横立,板厚5 6cm,加方木带,板的支撑用钢、木均可。
刚性扩大基础施工方案1. 介绍刚性扩大基础施工是一种在原有基础上进行扩大或加固的建筑施工方法。
通过增加基础的面积或深度,可以提高建筑物的承载力和稳定性,满足特定的工程要求。
本文档将详细介绍刚性扩大基础施工的方案。
2. 施工准备在进行刚性扩大基础施工前,需要进行一系列的施工准备工作:•设计方案:根据实际工程要求,由专业设计师设计出刚性扩大基础的施工方案,包括基础的尺寸、形状以及加固方法等。
•场地勘测:对施工场地进行勘测,确定地质情况、土质条件以及地下管线等信息,为施工提供依据。
•材料采购:根据设计方案,采购所需要的建筑材料,包括钢筋、模板、混凝土等。
•施工人员:组织专业施工团队,包括项目经理、施工员、砌筑工、混凝土工等。
3. 施工步骤3.1. 打地基首先需要对原有基础进行拆除和清理,确保施工面干净整洁。
然后按照设计方案,在基础的周围挖掘出一定的基坑,并进行基坑支护,以防止坍塌。
接下来,在基坑底部铺设一层砂浆,起到均匀分布荷载的作用。
最后,根据设计方案,在基坑中浇筑混凝土,形成新的基础。
3.2. 加固基础在新建的基础上,采用不同的加固方法,以保证基础的强度和稳定性。
常见的加固方法有钢筋混凝土加固、纤维增强材料加固以及土钉加固等。
根据设计方案,在基础上设立钢筋骨架,并进行钢筋预埋和钢筋网焊接,以增加基础的强度。
同时还可以在基础上喷涂纤维增强材料,提高基础的抗震性能。
3.3. 完善基础施工过程中,还需要完善基础的其他部分,包括边墙、边梁、边柱等。
根据设计方案,在基础上进行砌筑墙体、浇筑梁柱等工序,以提高建筑物的整体稳定性和承载力。
在这个过程中,需要严格按照设计方案和相关规范进行施工,确保建筑物的质量和安全。
4. 施工注意事项在进行刚性扩大基础施工时,需要注意以下事项:•土质情况:对地下土质情况要进行充分了解,选择合适的加固方法和材料。
•基坑支护:基坑需要进行良好的支护,以确保施工过程的安全性。
•施工质量:施工过程中需要严格按照设计方案和相关规范进行施工,确保施工质量。
埋置式桥台刚性扩大基础设计示例1.设计资料及基本数据某桥上部结构采用钢筋混凝土剪支T 形梁,标准跨径上20.00m ,计算跨径L=19.50m ,摆动支座,桥面宽度为净7m+2×1.0m ,双车道,按《公路桥涵地基基础设计规范》(JTG D63—2007)进行设计计算。
设计荷载为公路—Ⅱ级,人群荷载为3.52kN m 。
材料:台帽、耳墙及截面a —a 以上混凝土强度等级为C25,3125kN m γ=,台身(自截面a-a 以下)用MU7.5浆砌片、块石(面墙用块石、其他用片石,石料强度不小于MU30),3223kN m γ=,基础用C15的素混凝土浇筑,3324kN m γ=。
台后及溜坡填土3417kN m γ=,填土的内摩擦角35ϕ︒=,粘聚力C=0。
水文、地质资料:设计洪水位高程离基底的距离为7.00m (在a-a 截面处),地基土的物理、力学指标见表1.12桥台与基础构造及拟定的尺寸基础分两层,每层厚度为0.5m ,襟边和台阶等宽,取0.4m 。
根据襟边和台阶构造要求初拟出平面较小尺寸,见图1.1,经验算不满足要求时再调整尺寸。
图1.1基础用C15的混凝土浇筑,混凝土的刚性角max 40α=︒。
基础的扩散角为:1max 0.8tan 38.66401.0αα-==︒<=︒ 满足要求。
3荷载计算及组合(1)上部构造恒载反力及桥台台身、基础自重和基础上土重计算,其值列于表1.2。
(2)土压力计算土压力按台背竖直,0α=︒,填土内摩擦角35ϕ=︒,台背(圬工)与填土之间的外摩擦角17.52ϕδ==︒计算,台后填土水平0β=。
① 台后填土表面无汽车荷载时土压力计算台后填土自重引起的主动土压力计算式为:2412a a E B H μγ=已知:3417kN m γ=,B 为桥台宽度取7.7m ,H 为自基底至填土表面的距离,等于11.0m ;a μ为主动土压力系数。
22222cos ()cos cos()1cos 350.247cos17.51a ϕαμααδ-=⎡⋅++⎢⎣︒==⎡︒⋅⎢⎣2117.00117.70.2471956.10()2a E kN =⨯⨯⨯⨯=其水平向分力:cos()1956.10cos17.51865.57()ax a E E kN δα=+=⨯︒=离基础底面的距离:113.67()3y e m == 对基底形心轴的力矩:1865.57 3.676846.64()ex ax y M E e kN m =-=-⨯=-⋅其竖直向分力:sin()1956.10sin17.5588.21()ay a E E kN δα=+=⨯︒=作用点离基础形心轴的距离:2.20.6 1.6()y e m =-=对基底形心轴的力矩:588.21 1.6941.14()ey ay x M E e kN m ==⨯=⋅② 台后填土表面有汽车荷载由汽车荷载换算的等代均布土层厚度:0G h Bl γ=∑式中:0l ——破坏棱体长度,当台背竖直时,0tan l H θ=,11H m =。
