附录2 钢筋的公称直径(1)

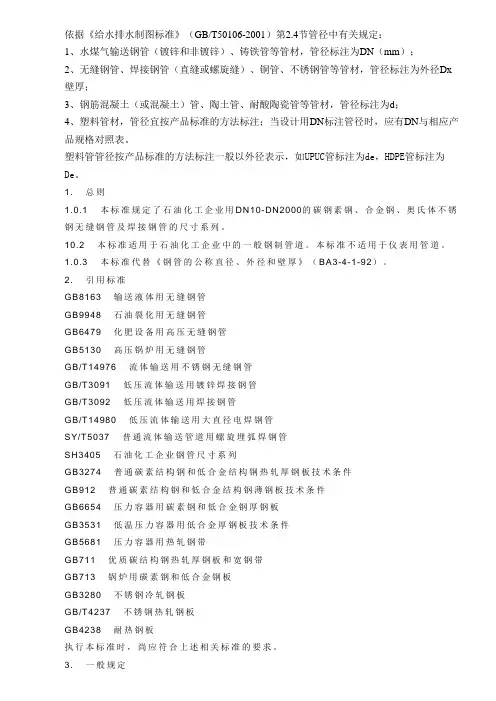

依据《给水排水制图标准》（GB/T50106-2001）第2.4节管径中有关规定：1、水煤气输送钢管（镀锌和非镀锌）、铸铁管等管材，管径标注为DN（mm）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径标注为外径Dx 壁厚；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管等管材，管径标注为d；4、塑料管材，管径宜按产品标准的方法标注；当设计用DN标注管径时，应有DN与相应产品规格对照表。

塑料管管径按产品标准的方法标注一般以外径表示，如UPUC管标注为de，HDPE管标注为De。

1. 总则1.0.1 本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。

10.2 本标准适用于石油化工企业中的一般钢制管道。

本标准不适用于仪表用管道。

1.0.3 本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。

2. 引用标准GB8163 输送液体用无缝钢管GB9948 石油裂化用无缝钢管GB6479 化肥设备用高压无缝钢管GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用镀锌焊接钢管GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合金结构钢薄钢板技术条件GB6654 压力容器用碳素钢和低合金钢厚钢板GB3531 低温压力容器用低合金厚钢板技术条件GB5681 压力容器用热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带GB713 锅炉用碳素钢和低合金钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板3.0.1 中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代替SHJ405-89并开始实施.。

!-依照《给水排水制图标准》（GB/T50106-2001）第节管径中有关规定：1、水煤气输送钢管（镀锌和非镀锌）、铸铁管等管材，管径标明为DN（ mm）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径标明为外径Dx 壁厚；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管等管材，管径标明为d；4、塑料管材，管径宜按产品标准的方法标明；当设计用 DN 标明管径时，应有 DN 与相应产品规格比较表。

塑料管管径按产品标准的方法标明一般之外径表示，如 UPUC管标明为 de，HDPE管标明为De。

1.总则本标准规定了石油化工公司用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。

本标准合用于石油化工公司中的一般钢制管道。

本标准不合用于仪表用管道。

本标准取代《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。

2.引用标准GB/T4237不锈钢热轧钢板GB4238耐热钢板履行本标准时，尚应切合上述有关标准的要求。

!-3.一般定中国石油化工公司准SH3045-96《石油化工企管尺寸系列》已布代替SHJ405-89并开始施.。

考国内当前管及管道法件生和供的情况。

所有行准另有必定困。

本准基本依照SH3405-96的定，但作了若干修改，主要有；a ）公称直径DN350～DN1000管的外径仍按我院行定制，以便于与机械部法（JB/T81-94～JB/T86-94）配套接。

b ）考到在老厂改造中仍有可能用小外径管，本准充列入了外径管系列，但不介绍用。

c ）本准列出了中国石化公司准《石油化工企管尺寸系列》（SH3405-96 ），当用系列，DN≥350 用与SH相当套的的法、管件、固件和片系列。

DN≤300 可用SH 准，也可用其余相当套的准。

d ）表～表中DN≤ 300的管尺寸，亦可与国外某些准（例如ANSI 准）配套使用。

但假如管子外国，其外径和壁厚切合外国有关准。

1)公称直径范围及推荐直径钢筋的公称直径范围为6～25mm，标准推荐的钢筋公称直径为6、8、10、12、14、16、18、20、22、25、32、40、50mm;内径为5.8、7.7、9.6、11.5、13.4、15.4、17.3、19.3、21.3、24.2、31.0、38.7、48.52)带肋钢盘的表面形状（见附图）及尺寸允许偏差、带肋钢筋横肋应符合下列基本规定：横肋与钢盘轴线的夹角β不应小于45度，当该夹角不大于70度时，钢筋相对两面上横肋的方向应相反；横肋与间距l不得大于钢筋公称直径的0.7倍；横肋侧面与钢筋表面的夹角α不得小于45度；钢筋相对两面上横肋末端之间的间隙（包括纵肋宽度）总和不应大于钢筋公称周长的20%；当钢筋公称直径不大于12mm时，相对肋面积不应小于0.055；•公称直径为14mm和16mm，相对肋面积不应小于0.060；公称直径大于16mm时，相对肋面积不应小于0.065。

3)长度及允许偏差a、长度：钢筋通常按定尺长度交货，具体交货长度应在合同中注明；•钢筋以盘卷交货时，每盘应是一条钢筋，允许每批有5%•的盘数（不足两盘时可有两盘）由两条钢筋组成。

其盘重及盘径由供需双方协商规定。

b、长度允许偏差：钢筋按定尺交货时的长度允许偏差不得大于＋50mm。

c、弯曲度和端部：直条钢筋的弯曲变应不影响正常使用，总弯曲度不大于钢筋总长度的40%；钢筋端部应剪切正直，局部变形应不影响使用。

4)重量允许偏差：直径6~12mm为±7%，14~20mm为±5%，22~50mm为±4%。

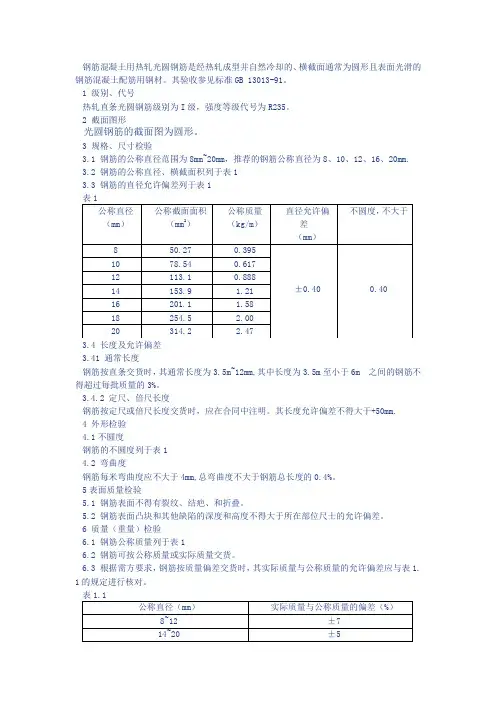

d-钢筋内径；α-横肋斜角；h-横肋高度；β-横肋与轴线夹角；h1-纵肋高度；θ-纵肋斜角；a-纵肋顶宽；l-横肋间距；b-横肋顶宽2.热轧光圆钢筋尺寸、外形：1）. 钢筋的公称直径范围为8mm~20mm，推荐的钢筋公称直径为8、10、12、14、16、18、20mm.2）. 钢筋的公称直径、横截面积列于下表：公称直径公称截面面积公称质量（mm）（mm2）（kg/m）8 50.27 0.39510 78.54 0.61712 113.1 0.88814 153.9 1.2116 201.1 1.5818 254.5 2.0020 314.2 2.473）. 钢筋的直径允许偏差：Ａ级精度+0.40mm Ｂ级精度+0.30mm Ｃ级精度+0.15mm 4）. 通常长度：钢筋按直条交货时，其通常长度为3.5m~12mm，其中长度为3.5m至小于6 m 之间的钢筋不得超过每批质量的3%。

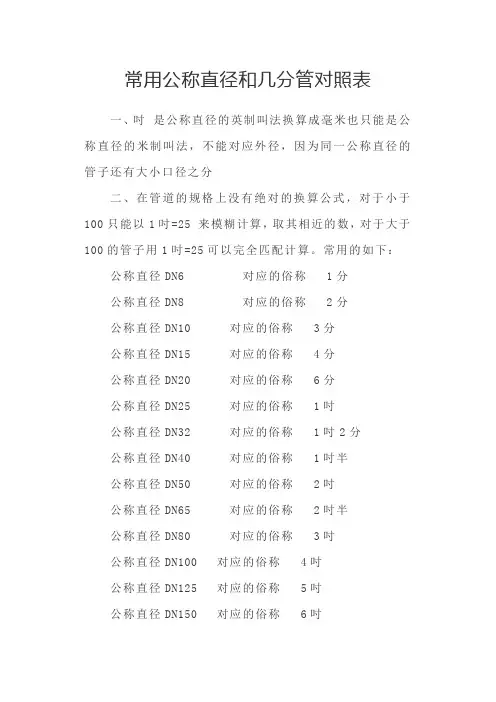

常用公称直径和几分管对照表一、吋是公称直径的英制叫法换算成毫米也只能是公称直径的米制叫法，不能对应外径，因为同一公称直径的管子还有大小口径之分二、在管道的规格上没有绝对的换算公式，对于小于100只能以1吋=25 来模糊计算，取其相近的数，对于大于100的管子用1吋=25可以完全匹配计算。

常用的如下：公称直径DN6 对应的俗称 1分公称直径DN8 对应的俗称 2分公称直径DN10 对应的俗称 3分公称直径DN15 对应的俗称 4分公称直径DN20 对应的俗称 6分公称直径DN25 对应的俗称 1吋公称直径DN32 对应的俗称 1吋2分公称直径DN40 对应的俗称 1吋半公称直径DN50 对应的俗称 2吋公称直径DN65 对应的俗称 2吋半公称直径DN80 对应的俗称 3吋公称直径DN100 对应的俗称 4吋公称直径DN125 对应的俗称 5吋公称直径DN150 对应的俗称 6吋公称直径DN200 对应的俗称 8吋公称直径DN250 对应的俗称 10吋公称直径DN300 对应的俗称 12吋公称直径DN350 对应的俗称 14吋公称直径DN400 对应的俗称 16吋公称直径DN450 对应的俗称 18吋公称直径DN500 对应的俗称 20吋公称直径DN600 对应的俗称 24吋1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN15 ＝1.27cm 3/4 是六分(6英分) DN20 ＝1.905cmDe、DN、D、d、Φ的含义1、DN（Nominal Diameter）意思是管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De（External Diameter）意思是管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。
