高考物理二轮复习 第三篇 计算题 热点20 电磁学综合题(二)电磁感应中三大观点的应用精练(含解析)

电磁感应中的三类重要问题及其求解策略作者：陈宝友王立民
来源：《广东教育（高中）》2024年第05期
《電磁感应》一章在物理学中的地位非常重要，这里不但有电磁感应过程中感应电流大小和方向的判定及计算，更有力学知识在电磁感应中的综合应用问题.而在这些综合问题中，往往需要运用牛顿第二定律、动量定理、动量守恒定律、功能关系、动能定理及能量守恒定律，并结合闭合电路的计算等物理规律及基本方法进行，而上述规律及方法又都是中学物理学的重点所在，是历年高考的热点和重点.在2023年高考中，湖南省物理试题及新课标理科综合卷均考查了这一知识，故考生必须引起足够的重视．
一、动量观点在电磁感应问题中的运用
我们知道，应用动量定理可以由动量变化来求解变力的冲量，正因为如此，所以在求解电磁感应有关问题时，如在导体棒做非匀变速运动的问题中，应用动量定理可以解决牛顿运动定律不易解答的问题，这样就可以避免由于加速度变化而导致运动学有关公式不能使用的麻烦.
【例1】如图1所示，两根不计电阻、间距为L的足够长光滑金属导轨，固定在匀强磁场中，两导轨所在平面与水平面之间的夹角为30°，磁场方向垂直导轨平面斜向下，导轨上端接有两个阻值均为R的电阻.质量为m、不计电阻的直金属棒可沿导轨运动，运动中金属棒始终水平且与导轨保持良好接触.忽略空气阻力及回路中的电流对原磁场的影响，重力加速度大小为g.断开开关S，由静止释放金属棒，金属棒沿导轨下滑kL后将做速度为v 的匀速直线运动.又过了一段时间，闭合开关S，则下列说法正确的是（）。

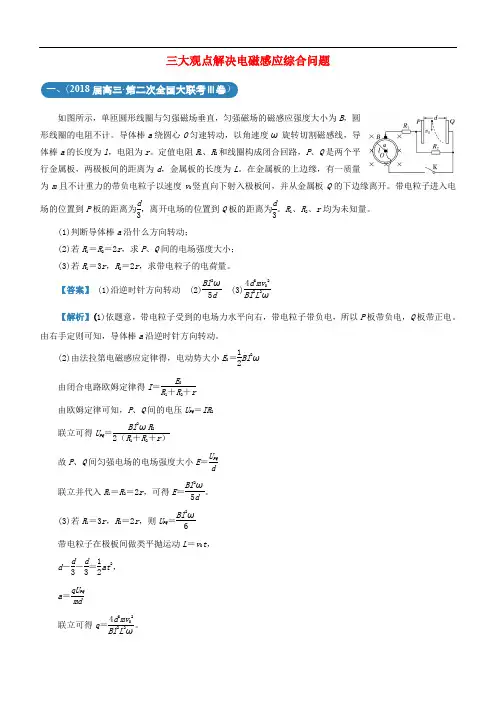

三大观点解决电磁感应综合问题如图所示，单匝圆形线圈与匀强磁场垂直，匀强磁场的磁感应强度大小为B ，圆形线圈的电阻不计。

导体棒a 绕圆心O 匀速转动，以角速度ω旋转切割磁感线，导体棒a 的长度为l ，电阻为r 。

定值电阻R 1、R 2和线圈构成闭合回路，P 、Q 是两个平行金属板，两极板间的距离为d ，金属板的长度为L 。

在金属板的上边缘，有一质量为m 且不计重力的带负电粒子以速度v 0竖直向下射入极板间，并从金属板Q 的下边缘离开。

带电粒子进入电场的位置到P 板的距离为d 3，离开电场的位置到Q 板的距离为d3。

R 1、R 2、r 均为未知量。

(1)判断导体棒a 沿什么方向转动；(2)若R 1＝R 2＝2r ，求P 、Q 间的电场强度大小；(3)若R 1＝3r ，R 2＝2r ，求带电粒子的电荷量。

【答案】 (1)沿逆时针方向转动 (2)Bl 2ω5d (3)4d 2mv 02Bl 2L 2ω 【解析】(1)依题意，带电粒子受到的电场力水平向右，带电粒子带负电，所以P 板带负电，Q 板带正电。

由右手定则可知，导体棒a 沿逆时针方向转动。

(2)由法拉第电磁感应定律得，电动势大小E 0＝12Bl 2ω 由闭合电路欧姆定律得I ＝E 0R 1＋R 2＋r由欧姆定律可知，P 、Q 间的电压U PQ ＝IR 2联立可得U PQ ＝Bl 2ωR 22（R 1＋R 2＋r ）故P 、Q 间匀强电场的电场强度大小E ＝U PQ d联立并代入R 1＝R 2＝2r ，可得E ＝Bl 2ω5d。

(3)若R 1＝3r ，R 2＝2r ，则U PQ ＝Bl 2ω6带电粒子在极板间做类平抛运动L ＝v 0t ，d －d 3－d 3＝12at 2， a ＝qU PQ md联立可得q ＝4d 2mv 02Bl 2L 2ω。

一、（2018届高三·第二次全国大联考Ⅲ卷）相距l ＝1.5 m 的足够长金属导轨竖直放置，质量为m 1＝1 kg 的金属棒ab 和质量为m 2＝0.27 kg 的金属棒cd 均通过棒两端的小环水平地套在金属导轨上，如图(a)所示，虚线上方磁场方向垂直纸面向里，虚线下方磁场方向竖直向下，两处磁场磁感应强度的大小相同。

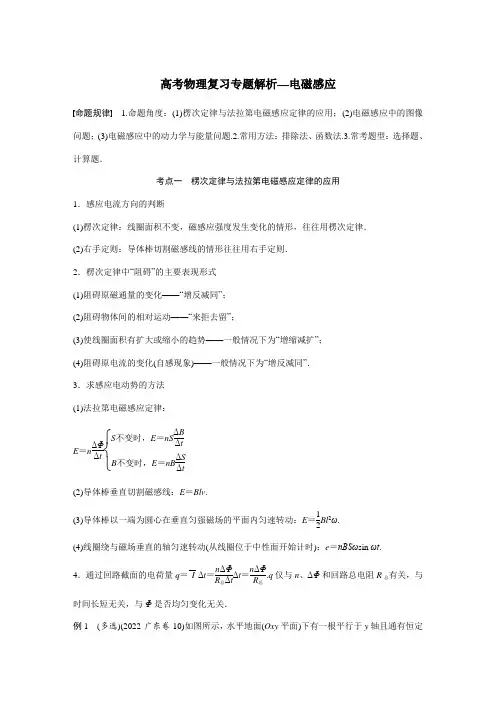

高考物理复习专题解析—电磁感应 命题规律 1.命题角度：(1)楞次定律与法拉第电磁感应定律的应用；(2)电磁感应中的图像问题；(3)电磁感应中的动力学与能量问题.2.常用方法：排除法、函数法.3.常考题型：选择题、计算题．考点一 楞次定律与法拉第电磁感应定律的应用1．感应电流方向的判断(1)楞次定律：线圈面积不变，磁感应强度发生变化的情形，往往用楞次定律．(2)右手定则：导体棒切割磁感线的情形往往用右手定则．2．楞次定律中“阻碍”的主要表现形式(1)阻碍原磁通量的变化——“增反减同”；(2)阻碍物体间的相对运动——“来拒去留”；(3)使线圈面积有扩大或缩小的趋势——一般情况下为“增缩减扩”；(4)阻碍原电流的变化(自感现象)——一般情况下为“增反减同”．3．求感应电动势的方法(1)法拉第电磁感应定律：E ＝n ΔΦΔt ⎩⎨⎧ S 不变时，E ＝nS ΔB Δt B 不变时，E ＝nB ΔS Δt(2)导体棒垂直切割磁感线：E ＝Blv .(3)导体棒以一端为圆心在垂直匀强磁场的平面内匀速转动：E ＝12Bl 2ω. (4)线圈绕与磁场垂直的轴匀速转动(从线圈位于中性面开始计时)：e ＝nBSωsin ωt .4．通过回路截面的电荷量q ＝I Δt ＝n ΔΦR 总Δt Δt ＝n ΔΦR 总.q 仅与n 、ΔΦ和回路总电阻R 总有关，与时间长短无关，与Φ是否均匀变化无关．例1 (多选)(2022·广东卷·10)如图所示，水平地面(Oxy 平面)下有一根平行于y 轴且通有恒定电流I的长直导线．P、M和N为地面上的三点，P点位于导线正上方，MN平行于y轴，PN 平行于x轴．一闭合的圆形金属线圈，圆心在P点，可沿不同方向以相同的速率做匀速直线运动，运动过程中线圈平面始终与地面平行．下列说法正确的有()A．N点与M点的磁感应强度大小相等，方向相同B．线圈沿PN方向运动时，穿过线圈的磁通量不变C．线圈从P点开始竖直向上运动时，线圈中无感应电流D．线圈从P到M过程的感应电动势与从P到N过程的感应电动势相等答案AC解析依题意，M、N两点连线与长直导线平行，两点与长直导线的距离相等，根据右手螺旋定则可知，通电长直导线在M、N两点产生的磁感应强度大小相等、方向相同，故A正确；根据右手螺旋定则，线圈在P点时，穿进线圈中的磁感线与穿出线圈中的磁感线相等，磁通量为零，在向N点平移过程中，穿进线圈中的磁感线与穿出线圈中的磁感线不再相等，穿过线圈的磁通量发生变化，故B错误；根据右手螺旋定则，线圈从P点竖直向上运动过程中，穿进线圈中的磁感线与穿出线圈中的磁感线始终相等，穿过线圈的磁通量始终为零，没有发生变化，线圈中无感应电流，故C正确；线圈从P点到M点与从P点到N点，穿过线圈的磁通量变化量相同，依题意从P点到M点所用时间较从P点到N点的时间长，根据法拉第电磁感应定律，可知两次的感应电动势不相等，故D错误．例2(多选)(2021·辽宁卷·9)如图(a)所示，两根间距为L、足够长的光滑平行金属导轨竖直放置并固定，顶端接有阻值为R的电阻，垂直导轨平面存在变化规律如图(b)所示的匀强磁场，t＝0时磁场方向垂直纸面向里．在t＝0到t＝2t0的时间内，金属棒水平固定在距导轨顶端L 处；t＝2t0时，释放金属棒．整个过程中金属棒与导轨接触良好，导轨与金属棒的电阻不计，则()A ．在t ＝t 02时，金属棒受到安培力的大小为B 02L 3t 0RB ．在t ＝t 0时，金属棒中电流的大小为B 0L 2t 0RC ．在t ＝3t 02时，金属棒受到安培力的方向竖直向上 D ．在t ＝3t 0时，金属棒中电流的方向向右答案 BC解析 由题图(b)可知在0～t 0时间段内闭合回路产生的感应电动势为E ＝ΔΦΔt ＝B 0L 2t 0，根据闭合电路欧姆定律有，此时间段内的电流为I ＝E R ＝B 0L 2Rt 0，在t 02时磁感应强度大小为B 02，此时安培力大小为F ＝B 02IL ＝B 02L 32Rt 0，故A 错误，B 正确；由题图(b)可知，在t ＝3t 02时，磁场方向垂直纸面向外并逐渐增大，根据楞次定律可知产生顺时针方向的电流，再由左手定则可知金属棒受到的安培力方向竖直向上，故C 正确；由题图(b)可知，在t ＝3t 0时，磁场方向垂直纸面向外，金属棒向下掉的过程中穿过回路的磁通量增加，根据楞次定律可知金属棒中的感应电流方向向左，故D 错误．考点二 电磁感应中的图像问题1．电磁感应中常见的图像常见的有磁感应强度、磁通量、感应电动势、感应电流、速度、安培力等随时间或位移的变化图像．2．解答此类问题的两个常用方法(1)排除法：定性分析电磁感应过程中某个物理量的变化情况，把握三个关注，快速排除错误的选项．这种方法能快速解决问题，但不一定对所有问题都适用．(2)函数关系法：根据题目所给的条件写出物理量之间的函数关系，再对图像作出判断，这种方法得到的结果准确、详细，但不够简捷．例3(多选)(2022·河北卷·8)如图，两光滑导轨水平放置在竖直向下的匀强磁场中，一根导轨位于x轴上，另一根由ab、bc、cd三段直导轨组成，其中bc段与x轴平行，导轨左端接入一电阻R.导轨上一金属棒MN沿x轴正向以速度v0保持匀速运动，t＝0时刻通过坐标原点O，金属棒始终与x轴垂直．设运动过程中通过电阻的电流强度为i，金属棒受到安培力的大小为F，金属棒克服安培力做功的功率为P，电阻两端的电压为U，导轨与金属棒接触良好，忽略导轨与金属棒的电阻．下列图像可能正确的是()答案AC解析在0～Lv0时间内，在某时刻金属棒切割磁感线的长度L＝l0＋v0t tan θ(θ为ab与ad的夹角)，则根据E ＝BLv 0，可得I ＝BLv 0R ＝Bv 0R (l 0＋v 0t tan θ)，可知回路电流均匀增加；安培力F ＝B 2L 2v 0R ＝B 2v 0R (l 0＋v 0t tan θ)2，则F －t 关系为二次函数关系，但是不过原点；安培力做功的功率P ＝Fv 0＝B 2L 2v 02R ＝B 2v 02R (l 0＋v 0t tan θ)2，则P －t 关系为二次函数关系，但是不过原点；电阻两端的电压等于金属棒产生的感应电动势，即U ＝E ＝BLv 0＝Bv 0(l 0＋v 0t tan θ)，即U －t 图像是不过原点的直线；根据以上分析，可排除B 、D 选项；在L v 0～2L v 0时间内，金属棒切割磁感线的长度不变，感应电动势E 不变，感应电流I 不变，安培力F 大小不变，安培力的功率P 不变，电阻两端电压U 保持不变；同理可判断，在2L v 0～3L v 0时间内，金属棒切割磁感线长度逐渐减小，金属棒切割磁感线的感应电动势E 均匀减小，感应电流I 均匀减小，安培力F 大小按照二次函数关系减小，但是不能减小到零，与0～L v 0内是对称的关系，安培力的功率P 按照二次函数关系减小，但是不能减小到零，与0～L v 0内是对称的关系，电阻两端电压U 按线性均匀减小，综上所述选项A 、C 可能正确，B 、D 错误．例4 (多选)(2022·安徽省六校第二次联考)如图所示，水平面内有一足够长平行金属导轨，导轨光滑且电阻不计．匀强磁场与导轨平面垂直．阻值为R 的导体棒垂直于导轨静止放置，且与导轨接触良好．开关S 由1掷到2时开始计时，q 、i 、v 和a 分别表示电容器所带的电荷量、棒中的电流、棒的速度和加速度．下列图像可能正确的是( )答案 ACD解析 开关S 由1掷到2，电容器放电后会在电路中产生电流且此刻电流最大，导体棒通有电流后会受到安培力的作用产生加速度而加速运动，导体棒切割磁感线产生感应电动势，导体棒速度增大，则感应电动势E＝Blv增大，则实际电流减小，安培力F＝BIL减小，加速度a＝Fm即减小，因导轨光滑，所以在有电流通过棒的过程中，棒是一直做加速度减小的加速运动(变加速)，故a－t图像即选项D是正确的；导体棒运动产生感应电动势会给电容器充电，当充电和放电达到一种平衡时，导体棒做匀速运动，因此最终电容器两端的电压能稳定在某个不为0的数值，即电容器的电荷量应稳定在某个不为0的数值(不会减少到0)，电路中无电流，故B错误，A、C正确．考点三电磁感应中的动力学与能量问题1．电磁感应综合问题的解题思路2．求解焦耳热Q的三种方法(1)焦耳定律：Q＝I2Rt，适用于电流恒定的情况；(2)功能关系：Q＝W克安(W克安为克服安培力做的功)；(3)能量转化：Q＝ΔE(其他能的减少量)．例5(多选)(2022·全国甲卷·20)如图，两根相互平行的光滑长直金属导轨固定在水平绝缘桌面上，在导轨的左端接入电容为C的电容器和阻值为R的电阻．质量为m、阻值也为R的导体棒MN静止于导轨上，与导轨垂直，且接触良好，导轨电阻忽略不计，整个系统处于方向竖直向下的匀强磁场中．开始时，电容器所带的电荷量为Q，合上开关S后()A ．通过导体棒MN 电流的最大值为Q RCB ．导体棒MN 向右先加速、后匀速运动C ．导体棒MN 速度最大时所受的安培力也最大D ．电阻R 上产生的焦耳热大于导体棒MN 上产生的焦耳热答案 AD解析 开始时电容器两极板间的电压U ＝Q C ，合上开关瞬间，通过导体棒的电流I ＝U R ＝Q CR ，随着电容器放电，通过电阻、导体棒的电流不断减小，所以在开关闭合瞬间，导体棒所受安培力最大，此时速度为零，A 项正确，C 项错误；由于回路中有电阻与导体棒，最终电能完全转化为焦耳热，故导体棒最终必定静止，B 项错误；由于导体棒切割磁感线，产生感应电动势，所以通过导体棒的电流始终小于通过电阻的电流，由焦耳定律可知，电阻R 上产生的焦耳热大于导体棒MN 上产生的焦耳热，D 项正确． 例6 (2022·山东济南市一模)如图所示，在水平虚线下方存在方向垂直纸面向外的匀强磁场，磁感应强度大小为B .磁场上方某高度处有一个正方形金属线框，线框质量为m ，电阻为R ，边长为L .某时刻将线框以初速度v 0水平抛出，线框进入磁场过程中速度不变，运动过程中线框始终竖直且底边保持水平．磁场区域足够大，忽略空气阻力，重力加速度为g ，求：(1)线框进入磁场时的速度v ；(2)线框进入磁场过程中产生的热量Q .答案 (1)v 02＋m 2g 2R 2B 4L 4，速度方向与水平方向夹角的正切值为mgR B 2L 2v 0(2)mgL 解析 (1)当线框下边界刚进入磁场时，由于线框速度不变，对线框进行受力分析有 BIL ＝mg由欧姆定律可得I ＝E R线框切割磁感线，由法拉第电磁感应定律可得E＝BLv y由速度的合成与分解可得v＝v02＋v y2联立求解可得v＝v02＋m2g2R2 B4L4设此时速度方向与水平面的夹角为θ，则tan θ＝v yv0＝mgR B2L2v0即此时速度方向与水平方向夹角的正切值为mgRB2L2v0.(2)线框进入磁场过程中速度不变，则从进入磁场开始到完全进入磁场，由能量守恒定律得Q＝mgL.例7(2022·河南洛阳市模拟)如图甲所示，金属导轨MN和PQ平行，间距L＝1 m，与水平面之间的夹角α＝37°，匀强磁场磁感应强度大小B＝2.0 T，方向垂直于导轨平面向上，MP 间接有阻值R＝1.5 Ω的电阻，质量m＝0.5 kg，接入电路中电阻r＝0.5 Ω的金属杆ab垂直导轨放置，金属杆与导轨间的动摩擦因数为μ＝0.2.现用恒力F沿导轨平面向上拉金属杆ab，使其由静止开始运动，当金属杆上滑的位移x＝3.8 m时达到稳定状态，金属杆始终与导轨接触良好，对应过程的v－t图像如图乙所示．取g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8，导轨足够长且电阻不计．求：(1)恒力F的大小及金属杆的速度为0.4 m/s时的加速度大小；(2)从金属杆开始运动到刚达到稳定状态，通过电阻R的电荷量；(3)从金属杆开始运动到刚达到稳定状态，金属杆上产生的焦耳热．答案(1)5.8 N 2.4 m/s2(2)3.8 C(3)1.837 5 J解析(1)当金属杆匀速运动时，由平衡条件得F＝μmg cos 37°＋mg sin 37°＋F安由题图乙知v ＝1 m/s ，则F 安＝BIL ＝B 2L 2v R ＋r ＝2 N 解得F ＝5.8 N当金属杆的速度为0.4 m/s 时F 安1＝BI 1L ＝B 2L 2v 1R ＋r＝0.8 N 由牛顿第二定律有F －μmg cos 37°－mg sin 37°－F 安1＝ma解得a ＝2.4 m/s 2.(2)由q ＝I ·ΔtI ＝E R ＋rE ＝ΔΦΔt 得q ＝ΔΦR ＋r ＝BLx R ＋r＝3.8 C. (3)从金属杆开始运动到刚到达稳定状态，由动能定理得(F －μmg cos 37°－mg sin 37°)x ＋W 安＝12mv 2－0 又Q ＝|W 安|＝7.35 J ，所以解得Q r ＝r R ＋rQ ＝1.837 5 J.1．(多选)(2022·河南郑州市二模)在甲、乙、丙图中，MN 、PQ 是固定在同一水平面内足够长的平行金属导轨．导体棒ab 垂直放在导轨上，导轨都处于垂直水平面向下的匀强磁场中，导体棒和导轨间的摩擦不计，导体棒、导轨和直流电源的电阻均可忽略，甲图中的电容器C 原来不带电．现给导体棒ab 一个向右的初速度v 0，对甲、乙、丙图中导体棒ab 在磁场中的运动状态描述正确的是( )A ．甲图中，棒ab 最终做匀速运动B ．乙图中，棒ab 做匀减速运动直到最终静止C ．丙图中，棒ab 最终做匀速运动D ．甲、乙、丙中，棒ab 最终都静止答案 AC 解析 题图甲中，导体棒向右运动切割磁感线产生感应电流而使电容器充电，当电容器C 极板间电压与导体棒产生的感应电动势相等时，电路中没有电流，此时ab 棒不受安培力作用，向右做匀速运动，故A 正确；题图乙中，导体棒向右运动切割磁感线产生感应电流，通过电阻R 转化为内能，ab 棒速度减小，当ab 棒的动能全部转化为内能时，ab 棒静止，又由I ＝BLv R，F ＝BIL ，由于速度减小，则产生的感应电流减小，导体棒所受安培力减小，根据牛顿第二定律可知导体棒的加速度减小，所以题图乙中，棒ab 做加速度减小的减速运动直到最终静止，故B 错误；题图丙中，导体棒先受到向左的安培力作用向右做减速运动，速度减为零后在安培力作用下向左做加速运动，当导体棒产生的感应电动势与电源的电动势相等时，电路中没有电流，此时ab 棒向左做匀速运动，故C 正确；由以上分析可知，甲、乙、丙中，只有题图乙中棒ab 最终静止，故D 错误．2.(2022·山东泰安市高三期末)如图所示，间距为L 的平行光滑足够长的金属导轨固定倾斜放置，倾角θ＝30°，虚线ab 、cd 垂直于导轨，在ab 、cd 间有垂直于导轨平面向上、磁感应强度大小为B 的匀强磁场．质量均为m 、阻值均为R 的金属棒PQ 、MN 并靠在一起垂直导轨放在导轨上．释放金属棒PQ ，当PQ 到达ab 瞬间，再释放金属棒MN ；PQ 进入磁场后做匀速运动，当PQ 到达cd 时，MN 刚好到达ab .不计导轨电阻，两金属棒与导轨始终接触良好，重力加速度为g .则MN 通过磁场过程中，PQ 上产生的焦耳热为( )A.2m 3g 2R 2B 4L 4B.m 3g 2R 2B 4L 4C.m 3g 2R 24B 4L 4D.m 3g 2R 22B 4L4 答案 D解析 由题意知PQ 进入磁场后做匀速运动，则由平衡条件得安培力为F ＝mg sin θ，又因为F ＝BIL ＝B 2L 2v 2R ，解得金属棒速度为v ＝mgR B 2L 2，电流为I ＝mg2BL ，因为金属棒从释放到刚进入磁场时做匀加速直线运动，由牛顿第二定律知mg sin θ＝ma ，所以加速时间为t ＝va ，由题意知当PQ 到达cd 时，MN 刚好到达ab ，即金属棒穿过磁场的时间等于进入磁场前的加速时间，且MN 在磁场中的运动情况和PQ 一致，故MN 通过磁场过程中，PQ 上产生的焦耳热为Q 焦耳＝I 2Rt ，解得Q 焦耳＝m 3g 2R 22B 4L4，故选D.专题强化练[保分基础练]1.(2022·上海市二模)如图，某教室墙上有一朝南的钢窗，将钢窗右侧向外打开，以推窗人的视角来看，窗框中产生( )A ．顺时针电流，且有收缩趋势B ．顺时针电流，且有扩张趋势C ．逆时针电流，且有收缩趋势D．逆时针电流，且有扩张趋势答案 D解析磁场方向由南指向北，将钢窗右侧向外打开，则向北穿过窗户的磁通量减少，根据楞次定律，以推窗人的视角来看，感应电流为逆时针电流，同时根据“增缩减扩”可知，窗框有扩张趋势，故选D.2.(2022·广东肇庆市二模)如图所示，开口极小的金属环P、Q用不计电阻的导线相连组成闭合回路，金属环P内存在垂直圆环平面向里的匀强磁场，匀强磁场的磁感应强度随时间的变化率为k，若使金属环Q中产生逆时针方向逐渐增大的感应电流，则()A．k>0且k值保持恒定B．k>0且k值逐渐增大C．k＜0且k值逐渐增大D．k＜0且k值逐渐减小答案 B解析若使金属环Q中产生逆时针方向逐渐增大的感应电流，则金属环P中也有逆时针方向逐渐增大的感应电流，根据楞次定律和安培定则可知，金属环P中向里的磁感应强度增加，且增加得越来越快，即k>0且k值逐渐增大，故选B.3.(2022·陕西宝鸡市模拟)如图所示，两根电阻不计的平行光滑长直金属导轨水平放置，导体棒a和b垂直跨在导轨上且与导轨接触良好，导体棒a的电阻大于b的电阻，匀强磁场方向竖直向下．当导体棒b在大小为F2的水平拉力作用下匀速向右运动时，导体棒a在大小为F1的水平拉力作用下保持静止状态．若U1、U2分别表示导体棒a和b与导轨两个接触点间的电压，那么它们的大小关系为()A．F1＝F2，U1> U2B ．F 1< F 2，U 1< U 2C ．F 1 > F 2，U 1< U 2D ．F 1 ＝ F 2，U 1＝ U 2 答案 D解析 导体棒a 、b 与导轨构成了闭合回路，流过a 、b 的电流是相等的；a 静止不动，b 匀速运动，都处于平衡状态，即拉力等于安培力，所以F 1＝F 2＝BIL ，导体棒b 相当于电源，导体棒a 相当于用电器，由于电路是闭合的，所以导体棒a 两端的电压U 1＝IR a ，导体棒b 切割磁感线产生的电动势E ＝BLv b ＝I (R a ＋R b )，所以其输出的路端电压U 2＝E －IR b ＝IR a ＝U 1，故选D.4．(2022·全国甲卷·16)三个用同样的细导线做成的刚性闭合线框，正方形线框的边长与圆线框的直径相等，圆线框的半径与正六边形线框的边长相等，如图所示．把它们放入磁感应强度随时间线性变化的同一匀强磁场中，线框所在平面均与磁场方向垂直，正方形、圆形和正六边形线框中感应电流的大小分别为I 1、I 2和I 3.则( )A ．I 1<I 3<I 2B ．I 1>I 3>I 2C ．I 1＝I 2>I 3D ．I 1＝I 2＝I 3答案 C解析 设圆线框的半径为r ，则由题意可知正方形线框的边长为2r ，正六边形线框的边长为r ；所以圆线框的周长为C 2＝2πr ，面积为S 2＝πr 2，同理可知正方形线框的周长和面积分别为C 1＝8r ，S 1＝4r 2，正六边形线框的周长和面积分别为C 3＝6r ，S 3＝33r 22，三个线框材料粗细相同，根据电阻定律R ＝ρL S 横截面，可知三个线框电阻之比为R 1∶R 2∶R 3＝C 1∶C 2∶C 3＝8∶2π∶6，根据法拉第电磁感应定律有I ＝E R ＝ΔB Δt ·SR ，可得电流之比为I 1∶I 2∶I 3＝2∶2∶3，即I 1＝I 2>I 3，故选C.5.(2022·黑龙江哈师大附中高三期末)如图，一线圈匝数为n ，横截面积为S ，总电阻为r ，处于一个均匀增强的磁场中，磁感应强度随时间的变化率为k (k >0且为常量)，磁场方向水平向右且与线圈平面垂直，电容器的电容为C ，两个电阻的阻值分别为r 和2r .下列说法正确的是( )A ．电容器下极板带正电B ．此线圈的热功率为nkS 2rC ．电容器所带电荷量为3nSkC5D ．电容器所带电荷量为nSkC2答案 D解析 根据楞次定律可以判断通过电阻r 的电流方向为从左往右，所以电容器上极板带正电，故A 错误；根据法拉第电磁感应定律可得线圈产生的感应电动势为E ＝n ΔΦΔt ＝nS ΔBΔt ＝nkS ，根据焦耳定律可得此线圈的热功率为P ＝(E 2r )2r ＝nkS24r，故B 错误；电容器两端电压等于r 两端电压，电容器所带电荷量为Q ＝CU ＝C ·rE 2r ＝nSkC2，故C 错误，D 正确．6.(2021·北京卷·7)如图所示，在竖直向下的匀强磁场中，水平U 型导体框左端连接一阻值为R 的电阻，质量为m 、电阻为r 的导体棒ab 置于导体框上．不计导体框的电阻、导体棒与框间的摩擦．ab 以水平向右的初速度v 0开始运动，最终停在导体框上．在此过程中( )A ．导体棒做匀减速直线运动B ．导体棒中感应电流的方向为a →bC ．电阻R 消耗的总电能为mv 02R2R ＋rD ．导体棒克服安培力做的总功小于12mv 02答案 C解析 导体棒向右运动，根据右手定则，可知电流方向为b 到a ，再根据左手定则可知，导体棒受到向左的安培力，根据法拉第电磁感应定律，可得产生的感应电动势为E ＝BLv ，感应电流为I ＝E R ＋r ＝BLv R ＋r ，故安培力为F ＝BIL ＝B 2L 2vR ＋r ，根据牛顿第二定律有F ＝ma ，可得a ＝B 2L 2m R ＋rv ，随着速度减小，加速度不断减小，故导体棒不是做匀减速直线运动，故A 、B错误；根据能量守恒定律，可知整个过程回路中产生的总热量为Q ＝12mv 02，因电阻与导体棒串联，则产生的热量与电阻成正比，则电阻R 产生的热量为Q R ＝R R ＋r Q ＝mv 02R2R ＋r ，故C正确；整个过程只有安培力做负功，根据动能定理可知，导体棒克服安培力做的总功等于12mv 02，故D 错误．7．(2022·江苏盐城市二模)如图所示，三条平行虚线L 1、L 2、L 3之间有宽度为L 的两个匀强磁场区域Ⅰ、Ⅱ，两区域内的磁感应强度大小相等、方向相反，正方形金属线框MNPQ 的质量为m 、边长为L ，开始时MN 边与边界L 1重合，对线框施加拉力F 使其以加速度a 匀加速通过磁场区，以顺时针方向电流为正方向，下列关于感应电流i 和拉力F 随时间变化的图像可能正确的是( )答案 B解析 当MN 边向右运动0～L 的过程中，用时t 1＝2L a ，则E 1＝BLat ，电流I 1＝E 1R ＝BLa Rt ，方向为正方向；拉力F 1＝ma ＋F 安1＝ma ＋B 2L 2aR t ；当MN 边向右运动L ～2L 的过程中，用时t 2＝4L a－2La＝(2－1)2L a ＝(2－1)t 1，E 2＝2BLat ，电流I 2＝E 2R ＝2BLa Rt ，方向为负方向，拉力F 2＝ma ＋F 安2＝ma ＋4B 2L 2aR t ；当MN 边向右运动2L ～3L 的过程中，用时t 3＝6La－4La＝(3－2)2L a ＝(3－2)t 1，E 3＝BLat ，电流I 3＝E 3R ＝BLa Rt ，方向为正方向，拉力F 3＝ma ＋F 安3＝ma ＋B 2L 2aRt ，对比四个选项可知，只有B 正确．[争分提能练]8．(多选)(2021·广东卷·10)如图所示，水平放置足够长光滑金属导轨abc 和de ，ab 与de 平行，bc 是以O 为圆心的圆弧导轨，圆弧be 左侧和扇形Obc 内有方向如图的匀强磁场，金属杆OP 的O 端与e 点用导线相接，P 端与圆弧bc 接触良好，初始时，可滑动的金属杆MN 静止在平行导轨上，若杆OP 绕O 点在匀强磁场区内从b 到c 匀速转动时，回路中始终有电流，则此过程中，下列说法正确的有( )A ．杆OP 产生的感应电动势恒定B ．杆OP 受到的安培力不变C ．杆MN 做匀加速直线运动D ．杆MN 中的电流逐渐减小 答案 AD解析 杆OP 匀速转动切割磁感线产生的感应电动势为E ＝12Br 2ω，因为OP 匀速转动，所以杆OP 产生的感应电动势恒定，故A 正确；杆OP 转动过程中产生的感应电流由M 到N 通过杆MN ，由左手定则可知，杆MN 会向左运动，杆MN 运动会切割磁感线，产生电动势，感应电流方向与原来电流方向相反，使回路电流减小，杆MN 所受合力为安培力，电流减小，安培力会减小，加速度减小，故D 正确，B 、C 错误．9.(多选)(2021·全国甲卷·21)由相同材料的导线绕成边长相同的甲、乙两个正方形闭合线圈，两线圈的质量相等，但所用导线的横截面积不同，甲线圈的匝数是乙的2倍．现两线圈在竖直平面内从同一高度同时由静止开始下落，一段时间后进入一方向垂直于纸面的匀强磁场区域，磁场的上边界水平，如图所示．不计空气阻力，已知下落过程中线圈始终平行于纸面，上、下边保持水平．在线圈下边进入磁场后且上边进入磁场前，可能出现的是( )A ．甲和乙都加速运动B ．甲和乙都减速运动C ．甲加速运动，乙减速运动D ．甲减速运动，乙加速运动 答案 AB解析 设线圈下边到磁场上边界的高度为h ，线圈的边长为l ，则线圈下边刚进入磁场时，有v ＝2gh ，感应电动势为E ＝nBlv ，两线圈材料相同(设密度为ρ0)，质量相等(设为m )， 则m ＝ρ0·4nl ·S ，设材料的电阻率为ρ，则线圈电阻 R ＝ρ4nl S ＝16n 2l 2ρρ0m感应电流为I ＝E R ＝mBv 16nlρρ0所受安培力为F ＝nBIl ＝mB 2v16ρρ0由牛顿第二定律有mg －F ＝ma 联立解得a ＝g －F m ＝g －B 2v16ρρ0加速度与线圈的匝数、横截面积无关，则甲和乙进入磁场时，具有相同的加速度． 当g >B 2v16ρρ0时，甲和乙都加速运动，当g <B 2v 16ρρ0时，甲和乙都减速运动，当g ＝B 2v16ρρ0时，甲和乙都匀速运动，故选A 、B.10.(2022·山东省第二次模拟)如图所示，“凹”字形硬质金属线框质量为m ，相邻各边互相垂直，且处于同一平面内，ab 、bc 边长均为2l ，gf 边长为l .匀强磁场区域的上下边界均水平，磁场方向垂直于线框所在平面．开始时，bc 边离磁场上边界的距离为l ，线框由静止释放，从bc 边进入磁场直到gf 边进入磁场前，线框做匀速运动．在gf 边离开磁场后，ah 、ed 边离开磁场之前，线框又做匀速运动．线框在下落过程中始终处于竖直平面内，且bc 、gf 边保持水平，重力加速度为g .(1)线框ah 、ed 边将要离开磁场时做匀速运动的速度大小是bc 边刚进入磁场时的几倍？ (2)若磁场上下边界间的距离为H ，则线框完全穿过磁场过程中产生的热量为多少？ 答案 (1)4 (2)mg (H －13l )解析 (1)设bc 边刚入磁场时速度为v 1，bc 边刚进入时， 有E 1＝2Blv 1，I 1＝E 1R ，F 1＝2BI 1l线框匀速运动，有F 1＝mg 联立可得v 1＝mgR4B 2l2设ah 、ed 边将离开磁场时速度为v 2，ah 、ed 边将离开磁场时，有E 2＝Blv 2，I 2＝E 2R ，F 2＝BI 2l ，线框匀速运动，有F 2＝mg 联立可得v 2＝mgR B 2l 2，综上所述v 2v 1＝4即线框ah 、ed 边将要离开磁场时做匀速运动的速度大小是bc 边刚进入磁场时的4倍． (2)bc 边进入磁场前，根据动能定理， 有mgl ＝12mv 12穿过磁场过程中能量守恒， 有mg (H ＋2l )＋12mv 12＝12mv 22＋Q联立可得Q ＝mg (H －13l )．11.(2022·福建泉州市质量监测)如图，间距为L 的光滑平行导轨倾斜固定，倾角θ＝30°，电阻不计的导轨上放置两根有一定阻值的金属杆ab 和cd ，两杆质量均为m ，cd 杆中点通过平行于导轨的轻绳系在固定的拉力传感器上．整个装置处于磁感应强度大小为B 、方向垂直导轨。

2020年高考物理《电磁学综合计算题》专题训练1.如图所示，一对加有恒定电压的平行金属极板竖直放置，板长、板间距均为d .在右极板的中央有个小孔P ，小孔右边半径为R 的圆形区域内存在方向垂直纸面向里的匀强磁场，区域边界刚好与右极板在小孔P 处相切．一排宽度也为d 的带负电粒子以速度v 0竖直向上同时进入两极板间后，只有一个粒子通过小孔P 进入磁场，其余全部打在右极板上，且最后一个到达极板的粒子刚好打在右极板的上边缘．已知这排粒子中每个粒子的质量均为m 、带电荷量大小均为q ，磁场的磁感应强度大小为2mv 0qR，不计粒子的重力及粒子间的相互作用力．求：(1)板间的电压大小U ；(2)通过小孔P 的粒子离开磁场时到右极板的距离L ； (3)通过小孔P 的粒子在电场和磁场中运动的总时间t 总．【解析】 (1)依题意，从左极板下边缘射入的粒子恰好打在右极板的上边缘 在竖直方向上有t ＝d v 0在水平方向上有a ＝qE m ＝qU md ，d ＝12at 2联立解得U ＝2mv 2q.(2)从小孔P 射入磁场的粒子，在电场中的运动时间t 1＝d2v 0经过小孔P 时，水平分速度v 1＝at 1＝v 0进入磁场时的速度大小v ＝v 20＋v 21＝2v 0，速度方向与右极板的夹角θ＝π4设粒子在磁场中做匀速圆周运动后从Q 点离开磁场，其轨迹如图所示，轨迹圆心在O ′点，则qvB ＝m v 2r ，得r ＝mv qB ＝2mv 0qB＝R 由几何关系可知粒子射出磁场时的速度方向竖直向下，由图知L ＝r ＋r cos θ＝(1＋22)R . (3)从小孔P 飞出的粒子在磁场中偏转的角度α＝3π4，粒子在磁场中运动的时间t 2＝3π42π·2πr v ＝32πR 8v 0通过小孔P 的粒子在电场和磁场中运动的总时间t 总＝t 1＋t 2＝d 2v 0＋32πR8v 0. 【答案】 (1)U ＝2mv 20q (2)(1＋22)R (3)d 2v 0＋32πR8v 02．如下图甲所示，一边长L ＝0.5 m ，质量m ＝0.5 kg 的正方形金属线框，放在光滑绝缘的水平面上，整个装置处在方向竖直向下、磁感应强度B ＝0.8 T 的匀强磁场中．金属线框的一个边与磁场的边界MN 重合，在水平拉力作用下由静止开始向右运动，经过t ＝0.5 s 线框被拉出磁场．测得金属线框中的电流I 随时间变化的图象如图乙所示，在金属线框被拉出磁场的过程中．(1)求通过线框导线截面的电量及该金属框的电阻； (2)写出水平力F 随时间t 变化的表达式；(3)若已知在拉出金属框的过程中水平拉力做功1.10 J ，求此过程中线框产生的焦耳热． 【解析】(1)根据题图乙知，在t ＝0.5 s 时间内通过金属框的平均电流I ＝0.50 A ，于是通过金属框的电量q ＝I t ＝0.25 C.由平均感应电动势E ＝BL 2t ，平均电流I ＝E R ，通过金属框的电量q ＝I t ，得q ＝BL 2R ，于是金属框的电阻R ＝BL 2q＝0.80 Ω.(2)由题图乙知金属框中感应电流线性增大，说明金属框运动速度线性增加，即金属框被匀加速拉出磁场．又知金属框在t ＝0.5 s 时间内运动距离L ＝0.5 m ，由L ＝12at 2得加速度a ＝2L t2＝4 m/s 2.由图乙知金属框中感应电流随时间变化规律为I ＝kt ，其中比例系数k ＝2.0 A/s.于是安培力F A 随时间t 变化规律为F A ＝BIL ＝kBLt由牛顿运动定律得F －F A ＝ma ，所以水平拉力F ＝F A ＋ma ＝ma ＋kBLt代入数据得水平拉力随时间变化规律为F ＝2＋0.8t (单位为“N”)(3)根据运动情况知金属框离开磁场时的速度v ＝2aL ＝2 m/s.由能量守恒知，此过程中金属框产生的焦耳热Q ＝W F －12mv 2＝0.1 J.【答案】(1)0.25 C 0.80 Ω (2)F ＝2＋0.8t (单位为“N”) (3)0.1 J3.如图所示，A 、B 间存在与竖直方向成45°角斜向上的匀强电场E 1，B 、C 间存在竖直向上的匀强电场E 2，A 、B 的间距为1.25 m ，B 、C 的间距为3 m ，C 为荧光屏．一质量m ＝1.0×10－3kg ，电荷量q ＝＋1.0×10－2C 的带电粒子由a 点静止释放，恰好沿水平方向经过b 点到达荧光屏上的O 点．若在B 、C 间再加方向垂直于纸面向外且大小B ＝0.1 T 的匀强磁场，粒子经b 点偏转到达荧光屏的O ′点(图中未画出)．g 取10 m/s 2.求：(1)E 1的大小；(2)加上磁场后，粒子由b 点到O ′点电势能的变化量及偏转角度．【解析】(1)粒子在A 、B 间做匀加速直线运动，竖直方向受力平衡，则有qE 1cos 45°－mg ＝0 ①解得E 1＝ 2 N/C ＝1.4 N/C(2)粒子从a 到b 的过程中，由动能定理得：qE 1d AB sin 45°＝12mv 2b②解得v b ＝5 m/s加磁场前粒子在B 、C 间做匀速直线运动，则有：qE 2＝mg ③加磁场后粒子在B 、C 间做匀速圆周运动，如图所示：由牛顿第二定律得：qv b B ＝m v 2bR④解得：R ＝5 m由几何关系得：R 2＝d 2BC ＋(R －y )2⑤解得：y ＝1.0 m粒子在B 、C 间运动时电场力做的功为：W ＝－qE 2y ＝－mgy ＝－1.0×10－2 J⑥由功能关系知，粒子的电势能增加了1.0×10－2J 设偏转角度为θ，则sin θ＝d BCR＝0.6 ⑦解得：θ＝37°【答案】 (1)1.4 N/C (2)1.0×10－2J 37°4．控制带电粒子的运动在现代科学实验、生产生活、仪器电器等方面有广泛的应用．现有这样一个简化模型：如图所示，y 轴左、右两边均存在方向垂直纸面向里的匀强磁场，右边磁场的磁感应强度始终为左边的2倍．在坐标原点O 处，一个电荷量为＋q 、质量为m 的粒子a ，在t ＝0时以大小为v 0的初速度沿x 轴正方向射出，另一与a 相同的粒子b 某时刻也从原点O 以大小为v 0的初速度沿x 轴负方向射出．不计粒子重力及粒子间的相互作用，粒子相遇时互不影响．(1)若a 粒子能经过坐标为(32l ，12l )的P 点，求y 轴右边磁场的磁感应强度B 1； (2)为使粒子a 、b 能在y 轴上Q (0，－l 0)点相遇，求y 轴右边磁场的磁感应强度的最小值B 2；(3)若y 轴右边磁场的磁感应强度为B 0，求粒子a 、b 在运动过程中可能相遇的坐标值． 【解析】(1)设a 粒子在y 轴右侧运动的半径为R 1，由几何关系有(R 1－12l )2＋(32l )2＝R 21甲由于B 1qv 0＝m v 20R 1解得B 1＝mv 0ql(2)B 2最小，说明Q 点是a 、b 粒子在y 轴上第一次相遇的点，由图乙可知，a 、b 粒子同时从O 点出发，且粒子在y 轴右侧运动的圆周运动半径乙R 2＝l 02又B 2qv 0＝m v 20R 2解得B 2＝2mv 0ql 0(3)由图丙可见，只有在两轨迹相交或相切的那些点， 才有相遇的可能性，所以有y 轴上的相切点和 y 轴左侧的相交点．经分析可知，只要a 、b 粒子从O 点出发的时间差满足一定的条件，这些相交或相切的点均能相遇．丙粒子在y 轴右侧的运动半径r 1＝mv 0B 0q 粒子在y 轴左侧的运动半径r 2＝2mv 0B 0q①y 轴上的相切点坐标为 [0，－2kmv 0B 0q](k ＝1,2,3，…)②y 轴左侧的相交点相遇 由丙图可知，OA ＝AC ＝OC ＝r 2 可得x A ＝－r 2sin 60°＝－3mv 0B 0qy A ＝－r 2cos 60°＝－mv 0B 0qy 轴左侧的相遇点的坐标[－3mv 0B 0q，－(2n －1)mv 0B 0q](n ＝1,2,3，…)【答案】(1)mv 0ql (2)2mv 0ql 0(3)[0，－2kmv 0B 0q](k ＝1,2,3…)和[－3mv 0B 0q，－(2n －1)mv 0B 0q](n ＝1,2,3，…)5.某课外探究小组的同学们利用学校实验室内的绝缘材料自制了一条细导轨OABCDP(如图所示)，其中OAB 段和DP 段为粗糙的水平导轨，B 点和D 点在同一水平面上但不重合，P端离沙地的高度h ＝0.8 m ；BCD 段为圆环形导轨，半径R ＝0.5 m ，其中BC 段光滑、CD 段很粗糙．将一个中心有孔的钢球(孔径略大于细导轨直径)套在导轨端点O 处，钢球的带电荷量q ＝＋3.7×10－4C ，质量m ＝0.2 kg .某次实验中，在导轨OA 段加上水平向右的、场强E ＝1×104V /m 的匀强电场时，钢球即开始沿导轨运动，经过C 点时速度为3 m /s ，最终恰好停在P 点．已知AB 段长L 1＝1.0 m ，DP 段长L 2＝1.0 m ，钢球与水平导轨间的动摩擦因数均为μ＝0.2.(1)求钢球经过C 点时对导轨的弹力； (2)求OA 段导轨的长度d ；(3)为了让钢球从导轨右端抛出，并且落在沙地上的位置最远，需在P 端截去多长的一段水平导轨？钢球落在沙地上的最远位置与D 点的水平距离多大？【解析】(1)在C 点，设导轨对钢球的弹力方向为竖直向下， 则F N ＋mg ＝m v 2CR代入数据解得F N ＝1.6 N由牛顿第三定律知，钢球对导轨的弹力也为1.6 N ，方向竖直向上 (2)O→C 过程，qEd －μmg(d＋L 1)－mg·2R＝12mv 2C代入数据可解得d ＝1 m(3)设导轨右端截去长度为x ，滑块离开导轨平抛时的初速度为v 0，落在沙地上的位置与D 点的水平距离为s ，则v 20＝2μgx，h ＝12gt 2，s ＝(L 2－x)＋v 0t由以上各式代入数据可得s ＝1－x ＋0.8x当x ＝0.4，即x ＝0.16 m 时，s 有最大值s m ＝1.16 m .【答案】(1)1.6 N ，方向竖直向上 (2)1 m (3)0.16 m 1.16 m6.如图所示，两根足够长且平行的光滑金属导轨所在平面与水平面成α＝53°角，导轨间接一阻值为3 Ω的电阻R ，导轨电阻忽略不计．在两平行虚线间有一与导轨所在平面垂直的匀强磁场，磁场区域的宽度为d ＝0.5 m ．导体棒a 的质量为m 1＝0.1 kg 、电阻为R 1＝6 Ω；导体棒b 的质量为m 2＝0.2 kg 、电阻为R 2＝3 Ω，它们分别垂直导轨放置并始终与导轨接触良好．现从图中的M 、N 处同时将a 、b 由静止释放，运动过程中它们都能匀速穿过磁场区域，且当a 刚出磁场时b 正好进入磁场．(sin 53°＝0.8，cos 53°＝0.6，g 取10 m/s 2，a 、b 电流间的相互作用不计)，求：(1)在b 穿越磁场的过程中a 、b 两导体棒上产生的热量之比； (2)在a 、b 两导体棒穿过磁场区域的整个过程中，装置上产生的热量； (3)M 、N 两点之间的距离．【解析】(1)由焦耳定律得，Q ＝I 2Rt ，得Q 1Q 2＝I 21R 1t I 22R 2t， 又根据串并联关系得，I 1＝13I 2，解得：Q 1Q 2＝29(2)设整个过程中装置上产生的热量为Q 由Q ＝m 1g sin α·d ＋m 2g sin α·d ，可解得Q ＝1.2 J(3)设a 进入磁场的速度大小为v 1，此时电路中的总电阻R 总1＝(6＋3×33＋3) Ω＝7.5 Ω由m 1g sin α＝B 2L 2v 1R 总1和m 2g sin α＝B 2L 2v 2R 总2，可得 v 1v 2＝m 1R 总1m 2R 总2＝34又由v 2＝v 1＋a d v 1，得v 2＝v 1＋8×0.5v 1由上述两式可得v 21＝12(m/s)2，v 22＝169v 21M 、N 两点之间的距离Δs ＝v 222a －v 212a ＝712m【答案】(1)29 (2)1.2 J (3)712m7.如图所示，两间距为l 的足够长的光滑平行金属导轨固定在绝缘水平面上，整个空间存在竖直向下的磁场，虚线将磁场分成两部分，虚线左、右两侧的磁感应强度大小分别为B 1、B 2，且B 1＝2B 2.两质量均为m 的导体棒甲、乙垂直导轨静止地放在虚线的左侧，导体棒甲、乙的阻值分别为R 1、R 2.现给导体棒甲一水平向右的冲量I ，两导体棒开始运动，整个过程中两导体棒始终与导轨垂直且接触良好，两导轨的电阻可忽略不计．(1)求导体棒甲开始运动时电路中的电流．(2)如果导体棒乙运动到虚线前达到稳定状态，求导体棒乙稳定时的速度大小． (3)导体棒乙越过虚线后，经过一段时间再次达到稳定状态，假设此时导体棒甲刚好运动到虚线．求导体棒乙从越过虚线到再次稳定的过程中，整个电路产生的焦耳热．【解析】(1)设导体棒甲得到冲量I 时的速度为v 0，导体棒甲产生的感应电动势为E ，回路中的电流为i ，则由动量定理得I ＝mv 0由法拉第电磁感应定律得E ＝B 1lv 0 由闭合电路欧姆定律得i ＝ER 1＋R 2， 联立得i ＝B 1lI(R 1＋R 2)m.(2)导体棒甲和导体棒乙在虚线左侧磁场中运动过程中所受安培力大小相等、方向相反，二者组成的系统所受的合力为零，故两导体棒组成的系统动量守恒．导体棒甲和导体棒乙在虚线左侧达到稳定时两导体棒速度相等，导体棒乙速度达到最大，假设最大速度为v m ，此时根据动量守恒定律有mv 0＝2mv m ，解得v m ＝I 2m.(3)导体棒乙刚进入虚线右侧的磁场中时，设导体棒甲产生的感应电动势为E 1，导体棒乙产生的感应电动势为E 2，则由法拉第电磁感应定律得E 1＝B 1lv m 、E 2＝B 2lv m又B 1＝2B 2，所以E 1＝2E 2导体棒乙越过虚线后，回路中立即产生感应电流，在安培力作用下导体棒甲做减速运动，导体棒乙做加速运动，直至两棒产生的感应电动势大小相等时，二者做匀速运动．此时设导体棒甲的速度为v a ，导体棒乙的速度为v b ，这一过程所用的时间为t.此时有B 1lv a ＝B 2lv b解得v b ＝2v a设在t 时间内通过导体棒甲、乙的电流的平均值为I －，以水平向右为正方向．对导体棒甲，根据动量定理有，－B 1I －lt ＝mv a －mv m 对导体棒乙，根据动量定理有，B 2I －lt ＝mv b －mv m 联立解得v a ＝35v m ，v b ＝65v m设导体棒乙越过虚线后，整个电路中产生的焦耳热为Q ，根据能量守恒定律有 Q ＝2×12mv 2m －12mv 2a －12mv 2b联立得Q ＝I 240m.【答案】(1)B 1lI (R 1＋R 2)m (2)I 2m (3)I240m8.如图所示，以O 为圆心、半径为R 的圆形区域内存在垂直圆面向里、磁感应强度为B 的匀强磁场，一粒子源位于圆周上的M 点，可向磁场区域内垂直磁场沿各个方向发射质量为m 、电荷量为－q 的粒子，不计粒子重力，N 为圆周上另一点，半径OM 和ON 间的夹角为θ，且满足tan θ2＝0.5.(1)若某一粒子以速率v 1＝qBRm，沿与MO 成60°角斜向上方射入磁场，求此粒子在磁场中运动的时间；(2)若某一粒子以速率v 2，沿MO 方向射入磁场，恰能从N 点离开磁场，求此粒子的速率v 2；(3)若由M 点射入磁场各个方向的所有粒子速率均为v 2，求磁场中有粒子通过的区域面积．【解析】(1)粒子在匀强磁场中做匀速圆周运动，洛伦兹力提供向心力，设轨迹半径为r 1，由牛顿第二定律可得qv 1B ＝mv 21r 1解得：r 1＝mv 1qB＝R 粒子沿与MO 成60°角方向射入磁场，设粒子从区域边界P 射出，其运动轨迹如图甲所示．由图中几何关系可知粒子轨迹所对应的圆心角为α＝150°甲方法1：故粒子在磁场中的运动时间t ＝αr 1v 1＝mαqB ＝5m π6qB方法2：粒子运动周期T ＝2πm Bq粒子在磁场中的运动时间t ＝150°360°T 得t ＝5m π6qB(2)粒子以速率v 2沿MO 方向射入磁场，在磁场中做匀速圆周运动，恰好从N 点离开磁场，其运动轨迹如图乙，设粒子轨迹半径为r 2 ，由图中几何关系可得：r 2＝R tan θ2＝12R乙由牛顿第二定律可得qv 2B ＝mv 22r 2解得粒子的速度v 2＝qBr 2m ＝qBR 2m(3)粒子沿各个方向以v 2进入磁场做匀速圆周运动时的轨迹半径都为r 2，且不变．由图丙可知，粒子在磁场中通过的面积S 等于以O 3为圆心的扇形MO 3O 的面积S 1、以M 为圆心的扇形MOQ 的面积S 2和以O 点为圆心的圆弧MQ 与直线MQ 围成的面积S 3之和．丙S 1＝12π(R 2)2＝πR 28 S 2＝16πR 2S 3＝16πR 2－12×R ×R 2tan 60°＝16πR 2－34R 2 则S ＝1124πR 2－34R 2. 【答案】见解析9.如图所示，间距为L 的平行且足够长的光滑导轨由两部分组成：倾斜部分与水平部分平滑相连，倾角为θ，在倾斜导轨顶端连接一阻值为r 的定值电阻．质量为m 、电阻也为r 的金属杆MN 垂直导轨跨放在导轨上，在倾斜导轨区域加一垂直导轨平面向下、磁感应强度大小为B 的匀强磁场；在水平导轨区域加另一垂直导轨平面向下、磁感应强度大小也为B 的匀强磁场．闭合开关S ，让金属杆MN 从图示位置由静止释放，已知金属杆运动到水平导轨前，已达到最大速度，不计导轨电阻且金属杆始终与导轨接触良好，重力加速度为g .求：(1)金属杆MN 在倾斜导轨上滑行的最大速率v m ；(2)金属杆MN 在倾斜导轨上运动，速度未达到最大速度v m 前，当流经定值电阻的电流从零增大到I 0的过程中，通过定值电阻的电荷量为q ，求这段时间内在定值电阻上产生的焦耳热Q ；(3)金属杆MN 在水平导轨上滑行的最大距离x m .【解析】(1)金属杆MN 在倾斜导轨上滑行的速度最大时，其受到的合力为零，对其受力分析，可得：mg sin θ－BIL ＝0根据欧姆定律可得：I ＝BLv m 2r解得：v m ＝2mgr sin θB 2L2 (2)设在这段时间内，金属杆运动的位移为x ，由电流的定义可得：q ＝I Δt根据法拉第电磁感应定律、欧姆定律得：I ＝B ΔS 2r Δt ＝BLx 2r Δt解得：x ＝2qr BL设电流为I 0时金属杆的速度为v 0，根据法拉第电磁感应定律、欧姆定律，可得：I 0＝BLv 02r此过程中，电路产生的总焦耳热为Q 总，由功能关系可得：mgx sin θ＝Q 总＋12mv 20 定值电阻产生的焦耳热Q ＝12Q 总 解得：Q ＝mgqr sin θBL －mI 20r 2B 2L 2 (3)由牛顿第二定律得：BIL ＝ma由法拉第电磁感应定律、欧姆定律可得：I ＝BLv 2r可得：B 2L 22r v ＝m Δv ΔtB 2L 22rv Δt ＝m Δv ， 即B 2L 22rx m ＝mv m 得：x m ＝4m 2gr 2sin θB 4L 4 【答案】(1)2mgr sin θB 2L 2 (2)mgqr sin θBL －mI 20r 2B 2L 2 (3)4m 2gr 2sin θB 4L 4 10.如图所示，半径为L 1＝2 m 的金属圆环内上、下半圆各有垂直圆环平面的有界匀强磁场，磁感应强度大小均为B 1＝10πT ．长度也为L 1、电阻为R 的金属杆ab ，一端处于圆环中心，另一端恰好搭接在金属环上，绕着a 端沿逆时针方向匀速转动，角速度为ω＝π10rad/s.通过导线将金属杆的a 端和金属环连接到图示的电路中(连接a 端的导线与圆环不接触，图中的定值电阻R 1＝R ，滑片P 位于R 2的正中央，R 2的总阻值为4R )，图中的平行板长度为L 2＝2 m ，宽度为d ＝2 m ．图示位置为计时起点，在平行板左边缘中央处刚好有一带电粒子以初速度v 0＝0.5 m/s 向右运动，并恰好能从平行板的右边缘飞出，之后进入到有界匀强磁场中，其磁感应强度大小为B 2，左边界为图中的虚线位置，右侧及上下范围均足够大．(忽略金属杆与圆环的接触电阻、圆环电阻及导线电阻，忽略电容器的充放电时间，忽略带电粒子在磁场中运动时的电磁辐射的影响，不计平行金属板两端的边缘效应及带电粒子的重力和空气阻力)求：(1)在0～4 s 内，平行板间的电势差U MN ；(2)带电粒子飞出电场时的速度；(3)在上述前提下若粒子离开磁场后不会第二次进入电场，则磁感应强度B 2应满足的条件．【解析】(1)金属杆产生的感应电动势恒为E ＝12B 1L 21ω＝2 V由串并联电路的连接特点知： E ＝I ·4R,U 0＝I ·2R ＝E 2＝1 V, T 1＝2πω＝20 s 由右手定则知：在0～4 s 时间内，金属杆ab 中的电流方向为b →a ，则φa ＞φb ， 则在0～4 s 时间内，φM ＜φN ，U MN ＝－1 V(2)粒子在平行板电容器内做类平抛运动，在0～T 12时间内，水平方向L 2＝v 0·t 1，得t 1＝L 2v 0＝4 s ＜ T 12 竖直方向d 2＝12v y t 1 解得：v y ＝0.5 m/s则粒子飞出电场时的速度大小v ＝v 20＋v 2y ＝22m/s tan θ＝v yv 0＝1，所以该速度与水平方向的夹角 θ＝45° (3)粒子在匀强磁场中做匀速圆周运动，由B 2qv ＝m v 2r， 得r ＝mv B 2q由几何关系及粒子在磁场中运动的对称性可知：2r ＞d 时离开磁场后不会第二次进入电场粒子在平行板中加速得：v y ＝at 1 ,又a ＝Eq m ，E ＝U NM d 解得：qm ＝0.25 C/kg,综合得 B 2＜2mv dq ＝2×42×22T ＝2 T 【答案】(1)－1 V (2)22m/s 与水平方向的夹角 θ＝45° (3)B 2＜ 2 T 11.华裔科学家丁肇中负责的AMS 项目，是通过“太空粒子探测器”探测高能宇宙射线粒子，寻找反物质。

专题18·电磁学综合计算题能力突破本专题主要牛顿运动定律、动能定理、动量定理、动量守恒定律、洛伦兹力、法拉第电磁感应定律，以及用这些知识解决匀速圆周运动模型、导体棒模型、线框模型、圆周运动+类平抛运动模型等类型的试题。

高考热点(1)能利用运动合成与分解的方法处理带电粒子在电场中运动问题；(2)应用几何关系和圆周运动规律分析求解带电粒子在磁场、复合场中的运动；(3)电磁感应中的电路分析、电源分析、动力学和能量转化分析。

出题方向主要考查计算题，一压轴题的形式出现，题目难度一般为中档偏难。

考点1带电粒子(体)在电场中的运动(1)首先分析带电粒子(体)的运动规律，确定带电粒子(体)在电场中做直线运动还是曲【例1】（2023•越秀区校级模拟）一长为l 的绝缘细线，上端固定，下端拴一质量为m 、电荷量为q 的带正电的至小球，处于如图所示水平向右的匀强电场中。

先将小球拉至A 点，使细线水平。

然后释放小球，当细线与水平方向夹角为120︒时，小球到达B 点且速度恰好为零，为重力加速度为g ，sin 300.5︒=，cos30︒=。

求：（1）匀强电场AB 两点间的电势差AB U 的大小；（2）小球由A 点到B 点过程速度最大时细线与竖直方向的夹角θ的大小；（3）小球速度最大时细线拉力的大小。

【分析】（1）根据动能定理列式得出AB 两点电势差的大小；（2）根据矢量合成的特点得出小球受到的合力，结合几何关系得出速度最大时细线与竖直方向的夹角；（3）根据动能定理得出小球的速度，结合牛顿第二定律得出细线的拉力。

【解答】解：（1）由小球由A 点到B 点过程，根据动能定理得：(1cos30)0AB qU mgl ++︒=解得：2AB U q=-（2）由UE d=得匀强电场强度的大小为：3mg E q=小球所受的合力大小为：F ==合合力方向tan qE mg θ=故30θ=︒小球由A 点到B 点过程在与竖直方向夹角30θ=︒为时速度最大；（3）当小球运动到与竖直方向夹角30θ=︒为时速度最大，设此时速度为v ，根据动能定理得：()211602F l cos mv ⋅-︒=合得最大速度v =根据牛顿第二定律得2T v F F ml-=合得速度最大时细线拉力大小T F =答：（1）匀强电场AB 两点间的电势差AB U ；（2）小球由A 点到B 点过程速度最大时细线与竖直方向的夹角θ的大小为30︒；（3）小球速度最大时细线拉力的大小为3。

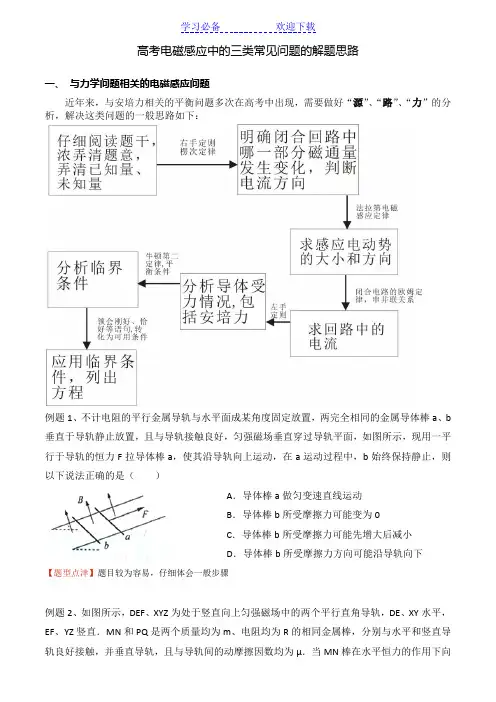

高考电磁感应中的三类常见问题的解题思路一、 与力学问题相关的电磁感应问题 近年来，与安培力相关的平衡问题多次在高考中出现，需要做好“源”、“路”、“力”的分析，解决这类问题的一般思路如下：例题1、不计电阻的平行金属导轨与水平面成某角度固定放置，两完全相同的金属导体棒a 、b 垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面，如图所示，现用一平行于导轨的恒力F 拉导体棒a ，使其沿导轨向上运动，在a 运动过程中，b 始终保持静止，则以下说法正确的是（ ）A ．导体棒a 做匀变速直线运动B ．导体棒b 所受摩擦力可能变为0C ．导体棒b 所受摩擦力可能先增大后减小D ．导体棒b 所受摩擦力方向可能沿导轨向下【题型点津】题目较为容易，仔细体会一般步骤例题2、如图所示，DEF 、XYZ 为处于竖直向上匀强磁场中的两个平行直角导轨，DE 、XY 水平，EF 、YZ 竖直．MN 和PQ 是两个质量均为m 、电阻均为R 的相同金属棒，分别与水平和竖直导轨良好接触，并垂直导轨，且与导轨间的动摩擦因数均为μ．当MN 棒在水平恒力的作用下向右匀速运动时，PQ棒恰好匀速下滑．已知导轨间距为L，磁场的磁感应强度为B，导轨电阻不计，重力加速度为g，试求：（1）作用在MN棒上的水平恒力的大小；（2）金属棒MN的运动速度大小．【题型点津】解决此类问题的关键是：根据右手定则或楞次定律判断感应电流方向，再根据左手定则判断安培力的方向，进行受力分析，确定物体的运动情况，由动力学方程结合物体的运动状态进行求解。

二、与能量问题相关的电磁感应问题能量转化和守恒定律在电磁感应现象中的体现非常明显，是高考题命题关注的热点之一。

主要包括以下两个方面：①由有效面积变化引起的电磁感应现象中，由于磁场本身不发生变化，一般认为磁场并不输出能量，而是其他形式的能量借助安培力做功来实现能量的转化。

②由磁场变化引起的电磁感应现象中，无论磁场增强还是减弱，在回路闭合的情况下，磁场通过感应导体对外输出能量。

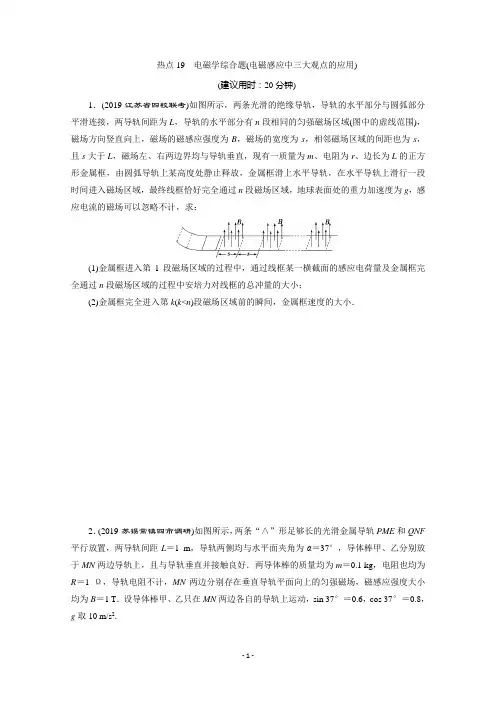

热点19电磁学综合题(电磁感应中三大观点的应用)(建议用时：20分钟)1．(2019·江苏省四校联考)如图所示，两条光滑的绝缘导轨，导轨的水平部分与圆弧部分平滑连接，两导轨间距为L，导轨的水平部分有n段相同的匀强磁场区域(图中的虚线范围)，磁场方向竖直向上，磁场的磁感应强度为B，磁场的宽度为s，相邻磁场区域的间距也为s，且s大于L，磁场左、右两边界均与导轨垂直，现有一质量为m、电阻为r、边长为L的正方形金属框，由圆弧导轨上某高度处静止释放，金属框滑上水平导轨，在水平导轨上滑行一段时间进入磁场区域，最终线框恰好完全通过n段磁场区域，地球表面处的重力加速度为g，感应电流的磁场可以忽略不计，求：(1)金属框进入第1段磁场区域的过程中，通过线框某一横截面的感应电荷量及金属框完全通过n段磁场区域的过程中安培力对线框的总冲量的大小；(2)金属框完全进入第k(k<n)段磁场区域前的瞬间，金属框速度的大小．2．(2019·苏锡常镇四市调研)如图所示，两条“∧”形足够长的光滑金属导轨PME和QNF 平行放置，两导轨间距L＝1 m，导轨两侧均与水平面夹角为α＝37°，导体棒甲、乙分别放于MN两边导轨上，且与导轨垂直并接触良好．两导体棒的质量均为m＝0.1 kg，电阻也均为R＝1 Ω，导轨电阻不计，MN两边分别存在垂直导轨平面向上的匀强磁场，磁感应强度大小均为B＝1 T．设导体棒甲、乙只在MN两边各自的导轨上运动，sin 37°＝0.6，cos 37°＝0.8，g取10 m/s2.(1)将乙导体棒固定，甲导体棒由静止释放，问甲导体棒的最大速度为多少？(2)若甲、乙两导体棒同时由静止释放，问两导体棒的最大速度为多少？(3)若仅把乙导体棒的质量改为m′＝0.05 kg，电阻不变，在乙导体棒由静止释放的同时，让甲导体棒以初速度v0＝0.8 m/s沿导轨向下运动，问在时间t＝1 s内电路中产生的电能为多少？3．间距为L＝2 m的足够长的金属直角导轨如图甲所示放置，它们各有一边在同一水平面内，另一边垂直于水平面．质量均为m＝0.1 kg的金属细杆ab、cd与导轨垂直放置形成闭合回路．杆与导轨之间的动摩擦因数均为μ＝0.5，导轨的电阻不计，细杆ab、cd的电阻分别为R1＝0.6 Ω，R2＝0.4 Ω.整个装置处于磁感应强度大小为B＝0.50 T、方向竖直向上的匀强磁场中(图中未画出)．当ab在平行于水平导轨的拉力F作用下从静止开始沿导轨匀加速运动时，cd杆也同时从静止开始沿导轨向下运动．测得拉力F与时间t的关系如图乙所示．g＝10 m/s2.(1)求ab 杆的加速度a ；(2)求当cd 杆达到最大速度时ab 杆的速度大小；(3)若从开始到cd 杆达到最大速度的过程中拉力F 做了5.2 J 的功，通过cd 杆横截面的电荷量为0.2 C ，求该过程中ab 杆所产生的焦耳热．热点19 电磁学综合题(电磁感应中三大观点的应用)1．详细分析：(1)设金属框在进入第一段匀强磁场区域前的速度为v 0，进入第一段匀强磁场区域运动的时间为t ，出第一段磁场区域运动的时间为t 1，金属框在进入第一段匀强磁场区域的过程中，线框中产生平均感应电动势为E ＝BL 2t平均电流为：I ＝E －r ＝BL 2rt ，则金属框在出第一段磁场区域过程中产生的平均电流I －1＝BL 2rt 1，q ＝It ＝BL 2r设线框经过每一段磁场区域的过程中安培力冲量大小为I则I ＝BILt ＋B I －1Lt 1＝2B 2L 3r整个过程累计得到：I 总冲量＝n 2B 2L 3r. (2)金属框穿过第(k －1)个磁场区域后，由动量定理得到：－(k －1)2B 2L 3r＝m v k －1－m v 0 金属框完全进入第k 个磁场区域的过程中，由动量定理得到：－B 2L 3r＝m v ′k －m v k －1 n 2B 2L 3r＝m v 0 解得：v ′k ＝（2n －2k ＋1）B 2L 3mr. 答案：(1)BL 2r n 2B 2L 3r(2)（2n －2k ＋1）B 2L 3mr2．详细分析：(1)将乙棒固定，甲棒静止释放，则电路中产生感应电动势E 1＝BL v 感应电流I 1＝E 12R， 甲棒受安培力F 1＝BI 1L甲棒先做加速度减小的变加速运动，达最大速度后做匀速运动，此时 mg sin α＝F 1联立并代入数据解得甲棒最大速度v m1＝1.2 m/s.(2)甲、乙两棒同时由静止释放，则电路中产生感应电动势E 2＝2BL v 感应电流I 2＝E 22R甲、乙两棒均受安培力F 2＝BI 2L最终均做匀速运动，此时甲(或乙)棒受力mg sin α＝F 2联立并代入数据解得两棒最大速度均为v m2＝0.6 m/s.(3)乙棒静止释放，甲棒以初速度v 0下滑瞬间，则电路中产生感应电动势 E 3＝BL v 0感应电流I 3＝E 32R甲、乙两棒均受安培力F 3＝BI 3L对于甲棒，根据牛顿第二定律得：mg sin 37°－F 3＝ma对于乙棒，根据牛顿第二定律得：F 3－m ′g sin 37°＝m ′a ′代入数据联立解得：a ＝a ′＝2 m/s 2甲棒沿导轨向下，乙棒沿导轨向上，均做匀加速运动在时间t ＝1 s 内，甲棒位移s 甲＝v 0t ＋12at 2， 乙棒位移s 乙＝12a ′t 2 甲棒速度v 甲＝v 0＋at ，乙棒速度v 乙＝a ′t据能量的转化和守恒，电路中产生电能 E ＝mgs 甲sin 37°－m ′gs 乙sin 37°＋12m v 20－12m v 2甲－12m ′v 2乙 联立并代入数据解得E ＝0.32 J.答案：(1)1.2 m/s (2)0.6 m/s(3)0.32 J3．详细分析：(1)由题图乙可知，在t ＝0时，F ＝1.5 N 对ab 杆进行受力分析，由牛顿第二定律得F －μmg ＝ma代入数据解得a ＝10 m/s 2.(2)从d 向c 看，对cd 杆进行受力分析如图所示当cd 速度最大时，有F f ＝mg ＝μF N ，F N ＝F 安，F 安＝BIL ，I ＝BL v R 1＋R 2综合以上各式，解得v ＝2 m/s.(3)整个过程中，ab 杆发生的位移x ＝q （R 1＋R 2）BL＝0.2 m 对ab 杆应用动能定理，有W F －μmgx －W 安＝12m v 2 代入数据解得W 安＝4.9 J ，根据功能关系有Q 总＝W 安 所以ab 杆上产生的热量Q ab ＝R 1R 1＋R 2Q 总＝2.94 J. 答案：见解+析。

电磁感应之电容模型模型1无外力充电式（电容器+单棒）例1 两条相互平行的光滑水平金属导轨，电阻不计，匀强磁场垂直导轨平面向上，磁感应强度为B 。

电容器的电容为C ，击穿电压足够大，开始时电容器不带电。

棒ab 长为L ，质量为m ，电阻为R ， 初速度为v 0，金属棒运动时，金属棒与导轨始终垂直且接触良好。

（1） 请分析电容器的工作状态，导体棒的运动情况，若导轨足够长，求导体棒最终的速度。

（2） 若电容器储存的电能满足 212E CU ，忽略电磁辐射损失，求导体棒ab 在整个过程中产生的焦耳热。

模型2．放电式（电容器+单棒）例2 两条相互平行的光滑水平金属导轨，电阻不计，匀强磁场垂直导轨平面向上，磁感应强度为B 。

棒ab 长为L ，质量为m ，电阻为R ，静止在导轨上。

电容器的电容为C ，先给电容器充电，带电量为Q ，再接通电容器与导体棒。

金属棒运动时，金属棒与导轨始终垂直且接触良好。

请分析电容器的工作状态，导体棒的运动情况，若导轨足够长，求导体棒最终的速度。

模型3.有恒力的充电式电容器例3. 水平金属导轨光滑，电阻不计，匀强磁场与导轨垂直，磁感应强度为B 。

棒ab 长为L ，质量为m ，电阻为R ，初速度为零，在恒力F 作用下向右运动。

电容器的电容为C ，击穿电压足够大，开始时电容器不带电。

请分析导体棒的运动情况。

4.模型迁移：（分析方法完全相同，尝试分析吧！）（1）导轨不光滑（2）恒力的提供方式不同，如导轨变成竖直放置或倾斜放置等(3) 电路结构变化1. （ 2017年天津卷12题）电磁轨道炮利用电流和磁场的作用使炮弹获得超高速度，其原理可用来研制新武器和航天运载器。

电磁轨道炮示意如图，图中直流电源电动势为E ，电容器的电容为C 。

两根固定于水平面内的光滑平行金属导轨间距为l ，电阻不计。

炮弹可视为一质量为m 、电阻为R 的金属棒MN ，垂直放在两导轨间处于静止状态，并与导轨良好接触。

首先开关S 接1，使电容器完全充电。

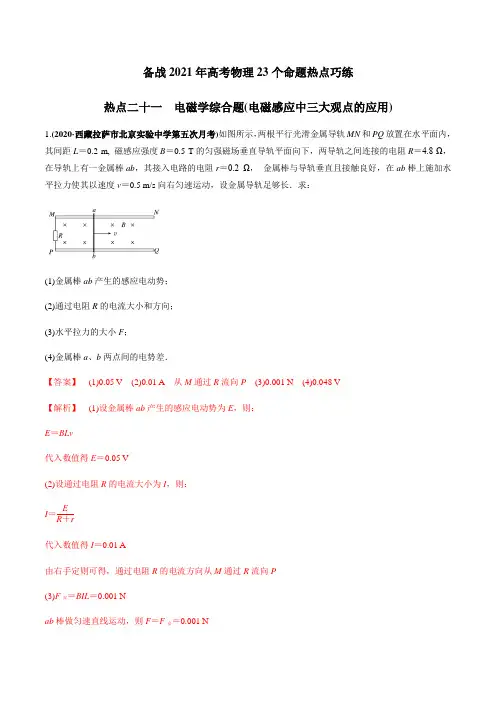

备战2021年高考物理23个命题热点巧练热点二十一电磁学综合题(电磁感应中三大观点的应用)1.(2020·西藏拉萨市北京实验中学第五次月考)如图所示，两根平行光滑金属导轨MN和PQ放置在水平面内，其间距L＝0.2 m, 磁感应强度B＝0.5 T的匀强磁场垂直导轨平面向下，两导轨之间连接的电阻R＝4.8 Ω，在导轨上有一金属棒ab，其接入电路的电阻r＝0.2 Ω，金属棒与导轨垂直且接触良好，在ab棒上施加水平拉力使其以速度v＝0.5 m/s向右匀速运动，设金属导轨足够长．求：(1)金属棒ab产生的感应电动势；(2)通过电阻R的电流大小和方向；(3)水平拉力的大小F；(4)金属棒a、b两点间的电势差．【答案】(1)0.05 V(2)0.01 A从M通过R流向P(3)0.001 N(4)0.048 V【解析】(1)设金属棒ab产生的感应电动势为E，则：E＝BLv代入数值得E＝0.05 V(2)设通过电阻R的电流大小为I，则：I＝E R＋r代入数值得I＝0.01 A由右手定则可得，通过电阻R的电流方向从M通过R流向P (3)F安＝BIL＝0.001 Nab棒做匀速直线运动，则F＝F安＝0.001 N(4)设a、b两点间的电势差为U ab，则：U ab＝IR代入数值得U ab＝0.048 V2.(2020·吉林省长春市七校第二次联考)如图所示，两根水平放置的平行金属导轨，其末端连接等宽的四分之一圆弧导轨，圆弧半径r＝0.41 m。

导轨的间距为L＝0.5 m，导轨的电阻与摩擦均不计。

在导轨的顶端接有阻值为R1＝1.5 Ω的电阻，整个装置处在竖直向上的匀强磁场中，磁感应强度B＝2.0 T。

现有一根长度稍大于L、电阻R2＝0.5 Ω、质量m＝1.0 kg的金属棒。

金属棒在水平拉力F作用下，从图中位置ef由静止开始匀加速运动，在t＝0 时刻，F0＝1.5 N，经2.0 s运动到cd时撤去拉力，棒刚好能冲到最高点ab，重力加速度g＝10 m/s2。

京津鲁琼专用高考物理大三轮复习计算题热点巧练热点20电磁学综合题电磁感应中三大观点的应用含解析热点20 电磁学综合题(电磁感应中三大观点的应用)(建议用时：20分钟)1．(2019·烟台联考)如图所示，两条光滑的绝缘导轨，导轨的水平部分与圆弧部分平滑连接，两导轨间距为L，导轨的水平部分有n段相同的匀强磁场区域(图中的虚线范围)，磁场方向竖直向上，磁场的磁感应强度为B，磁场的宽度为s，相邻磁场区域的间距也为s，且s 大于L，磁场左、右两边界均与导轨垂直，现有一质量为m、电阻为r、边长为L的正方形金属框，由圆弧导轨上某高度处静止释放，金属框滑上水平导轨，在水平导轨上滑行一段时间进入磁场区域，最终线框恰好完全通过n段磁场区域，地球表面处的重力加速度为g，感应电流的磁场可以忽略不计，求：(1)金属框进入第1段磁场区域的过程中，通过线框某一横截面的感应电荷量及金属框完全通过n段磁场区域的过程中安培力对线框的总冲量的大小；(2)金属框完全进入第k(k<n)段磁场区域前的瞬间，金属框速度的大小．2．(2019·济南模拟)如图所示，两条“∧”形足够长的光滑金属导轨PME和QNF平行放置，两导轨间距L＝1 m，导轨两侧均与水平面夹角为α＝37°，导体棒甲、乙分别放于MN 两边导轨上，且与导轨垂直并接触良好．两导体棒的质量均为m＝0.1 kg，电阻也均为R＝1 Ω，导轨电阻不计，MN两边分别存在垂直导轨平面向上的匀强磁场，磁感应强度大小均为B＝1 T．设导体棒甲、乙只在MN两边各自的导轨上运动，sin 37°＝0.6，cos 37°＝0.8，g取10 m/s2.(1)将乙导体棒固定，甲导体棒由静止释放，问甲导体棒的最大速度为多少？(2)若甲、乙两导体棒同时由静止释放，问两导体棒的最大速度为多少？(3)若仅把乙导体棒的质量改为m′＝0.05 kg，电阻不变，在乙导体棒由静止释放的同时，让甲导体棒以初速度v0＝0.8 m/s沿导轨向下运动，问在时间t＝1 s内电路中产生的电能为多少？3．间距为L＝2 m的足够长的金属直角导轨如图甲所示放置，它们各有一边在同一水平面内，另一边垂直于水平面．质量均为m＝0.1 kg的金属细杆ab、cd与导轨垂直放置形成闭合回路．杆与导轨之间的动摩擦因数均为μ＝0.5，导轨的电阻不计，细杆ab、cd的电阻分别为R1＝0.6 Ω，R2＝0.4 Ω.整个装置处于磁感应强度大小为B＝0.50 T、方向竖直向上的匀强磁场中(图中未画出)．当ab在平行于水平导轨的拉力F作用下从静止开始沿导轨匀加速运动时，cd杆也同时从静止开始沿导轨向下运动．测得拉力F与时间t的关系如图乙所示．g ＝10 m/s2.(1)求ab杆的加速度a；(2)求当cd 杆达到最大速度时ab 杆的速度大小；(3)若从开始到cd 杆达到最大速度的过程中拉力F 做了5.2 J 的功，通过cd 杆横截面的电荷量为0.2 C ，求该过程中ab 杆所产生的焦耳热．热点20 电磁学综合题(电磁感应中三大观点的应用)1．解析：(1)设金属框在进入第一段匀强磁场区域前的速度为v 0，进入第一段匀强磁场区域运动的时间为t ，出第一段磁场区域运动的时间为t 1，金属框在进入第一段匀强磁场区域的过程中，线框中产生平均感应电动势为E －＝BL 2t平均电流为：I －＝E －r ＝BL 2rt ，则金属框在出第一段磁场区域过程中产生的平均电流I －1＝BL 2rt 1，q ＝It ＝BL 2r设线框经过每一段磁场区域的过程中安培力冲量大小为I则I ＝BILt ＋B I －1Lt 1＝2B 2L 3r整个过程累计得到：I 总冲量＝n 2B 2L 3r .(2)金属框穿过第(k －1)个磁场区域后，由动量定理得到：－(k －1)2B 2L 3r＝mv k －1－mv 0 金属框完全进入第k 个磁场区域的过程中，由动量定理得到：－B 2L 3r＝mv ′k －mv k －1 n 2B 2L 3r ＝mv 0解得：v ′k ＝（2n －2k ＋1）B 2L 3mr. 答案：(1)BL 2r n 2B 2L 3r (2)（2n －2k ＋1）B 2L 3mr2．解析：(1)将乙棒固定，甲棒静止释放，则电路中产生感应电动势E 1＝BLv感应电流I 1＝E 12R，甲棒受安培力F 1＝BI 1L 甲棒先做加速度减小的变加速运动，达最大速度后做匀速运动，此时mg sin α＝F 1联立并代入数据解得甲棒最大速度v m1＝1.2 m/s.(2)甲、乙两棒同时由静止释放，则电路中产生感应电动势E 2＝2BLv 感应电流I 2＝E 22R甲、乙两棒均受安培力F 2＝BI 2L最终均做匀速运动，此时甲(或乙)棒受力mg sin α＝F 2 联立并代入数据解得两棒最大速度均为v m2＝0.6 m/s.(3)乙棒静止释放，甲棒以初速度v 0下滑瞬间，则电路中产生感应电动势E 3＝BLv 0 感应电流I 3＝E 32R甲、乙两棒均受安培力F 3＝BI 3L对于甲棒，根据牛顿第二定律得：mg sin 37°－F 3＝ma对于乙棒，根据牛顿第二定律得：F 3－m ′g sin 37°＝m ′a ′代入数据联立解得：a ＝a ′＝2 m/s 2甲棒沿导轨向下，乙棒沿导轨向上，均做匀加速运动 在时间t ＝1 s 内，甲棒位移s 甲＝v 0t ＋12at 2，乙棒位移s 乙＝12a ′t 2甲棒速度v 甲＝v 0＋at ，乙棒速度v 乙＝a ′t据能量的转化和守恒，电路中产生电能E ＝mgs 甲sin 37°－m ′gs 乙sin 37°＋12mv 20－12mv 2甲－12m ′v 2乙联立并代入数据解得E ＝0.32 J.答案：(1)1.2 m/s (2)0.6 m/s (3)0.32 J3．解析：(1)由题图乙可知，在t ＝0时，F ＝1.5 N 对ab 杆进行受力分析，由牛顿第二定律得F －μmg ＝ma代入数据解得a ＝10 m/s 2.(2)从d 向c 看，对cd 杆进行受力分析如图所示当cd 速度最大时，有F f ＝mg ＝μF N ，F N ＝F 安，F 安＝BIL ， I ＝BLvR 1＋R 2综合以上各式，解得v ＝2 m/s.(3)整个过程中，ab 杆发生的位移 x ＝q （R 1＋R 2）BL ＝0.2 m对ab 杆应用动能定理，有 W F －μmgx －W 安＝12mv 2代入数据解得W 安＝4.9 J ，根据功能关系有Q 总＝W 安 所以ab 杆上产生的热量Q ab ＝R 1R 1＋R 2Q 总＝2.94 J.答案：见解析。

电磁感应中的三大力学观点的综合性应用1. 高考真题考点分布题型考点考查考题统计选择题单棒问题2024年贵州卷计算题含容单棒问题2024年北京卷计算题双棒问题2024年江西卷2. 命题规律及备考策略【命题规律】高考对利用三大力学观点处理电磁感应问题的考查较为频繁，题目的形式有选择题也有计算题，不管那种题型，题目的难度都较大，多以压轴题的难度出现。

【备考策略】1.利用动力学的观点处理电磁感应问题。

2.利用能量的观点处理电磁感应问题。

3.利用动量的观点处理电磁感应问题。

【命题预测】重点关注电磁感应中利用三大力学观点处理框类问题、单棒问题和双棒问题。

一、两种状态及处理方法状态特征处理方法平衡态加速度为零根据平衡条件列式分析非平衡态加速度不为零根据牛顿第二定律进行动态分析或结合功能关系进行分析二、力学对象和电学对象的相互关系三、电磁感应现象中的能量转化四、求解焦耳热Q的三种方法五、电磁感应中的能量与动量问题1．导体棒在磁场中做非匀变速运动的问题中，应用动量定理可以解决牛顿运动定律不易解答的问题。

2．在相互平行的光滑水平轨道间的双导体棒做切割磁感线运动时，由于这两根导体棒所受的安培力等大反向，若不受其他外力，两导体棒的总动量守恒，解决此类问题应用动量守恒定律解答往往比较便捷。

考点一电磁感应中的动力学问题分析电磁感应现象中动力学问题的基本步骤1．两根相距为L的足够长的金属直角导轨如图所示放置，它们各有一边在同一水平内，另一边垂直于水平面。

质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路，杆与导轨之间的动摩擦因数均为μ，导轨电阻不计，每根杆的电阻均为R。

整个装置处于磁感应强度大小为B，方向竖直向上的匀强磁场中。

当ab杆在平行于水平导轨的拉力F作用下以速度V1沿导轨匀速运动时，cd杆也正好以速度V2向下匀速运动（重力加速度为g）。

以下说法正确的是（ ）A ．ab 杆所受拉力F 的大小为221B L V mg R m +B ．cd 杆所受摩擦力为零C ．回路中的电流大小为12()BL V V R+D ．μ与V 1大小的关系为2212Rmg B L V m =2．如图所示，质量为3m 的重物与一质量为m 的导线框用一根绝缘细线连接起来，挂在两个高度相同的定滑轮上，已知导线框电阻为R ，横边边长为L 。

第1页（共27页）2023年高考物理热点复习：电磁感应中的动力学和能量问题
【2023高考课标解读】
1．受力分析与运动分析
2．应用牛顿运动定律和运动学规律解答电磁感应问题
【2023高考热点解读】
一、电磁感应中的动力学问题
1．安培力的大小
安培力公式：F A ＝
感应电动势：E ＝Blv
感应电流：I ＝
E R ⇒
F A ＝B 2l 2v R
2．安培力的方向
(1)用左手定则判断：先用右手定则判断感应电流的方向，再用左手定则判定安培力的方向。

(2)用楞次定律判断：安培力的方向一定与导体切割磁感线的运动方向相反。

3．安培力参与下物体的运动
导体棒(或线框)在安培力和其他力的作用下，可以做加速运动、减速运动、匀速运动、静止或做其他类型的运动，可应用动能定理、牛顿运动定律等规律解题。

【特别提醒】
1．两种状态及处理方法
状态
特征处理方法平衡态
加速度为零根据平衡条件列式分析非平衡态加速度不为零
根据牛顿第二定律进行动态分析或结合功能关系进行分析
2.力学对象和电学对象的相互关系。

电磁感应4.错误！未指定书签。

纵观近几年高考试题，预测2019年物理高考试题还会考：1.高考命题频率较高的是感应电流的产生条件、方向的判定和法拉第电磁感应定律的应用，与电路、力学、能量及动量等知识相联系的综合及图象问题(如Φ－t图象、B－t图象和i－t图象)等时有出现，要高度重视，法拉第电磁感应定律、楞次定律一直是高考命题的热点。

2.本专题因难度大、涉及知识点多、综合能力强，主要的题型还是杆+导轨模型问题，线圈穿过有界磁场问题，综合试题还会涉及力和运动、能量守恒等知识，还可能以科学技术的具体问题为背景，考查运用知识解决实际问题的能力。

错误！未指定书签。

考向01 法拉第电磁感应定律和楞次定律1.讲高考（1）考纲要求知道电磁感应现象产生的条件;理解磁通量及磁通量变化的含义，并能计算;掌握楞次定律和右手定则的应用，并能判断感应电流的方向及相关导体的运动方向；能应用法拉第电磁感应定律、公式E ＝Blv 计算感应电动势.2.理解自感、涡流的产生，并能分析实际应用。

考点定位】法拉第电磁感应定律、楞次定律的应用 考点定位】考查了楞次定律的应用、导体切割磁感线运动【方法技巧】在分析导体切割磁感线运动、计算电动势时，一定要注意导体切割磁感线的有效长度，在计算交变电流的有效值时，一定要注意三个相同：相同电阻，相同时间，相同热量。

2．讲基础 （1）电磁感应现象① 产生感应电流的条件：穿过闭合回路的磁通量发生变化．② 能量转化：发生电磁感应现象时，机械能或其他形式的能转化为电能． （2） 楞次定律①内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化． ②适用情况：所有的电磁感应现象．③右手定则：适用情况：导体棒切割磁感线产生感应电流． （3）法拉第电磁感应定律 ①法拉第电磁感应定律的公式tnE ∆∆Φ=. ②导体切割磁感线的情形：则E ＝Blv sin_θ.（运动速度v 和磁感线方向夹角为）；E ＝Blv .（运动速度v 和磁感线方向垂直）；导体棒以端点为轴，在匀强磁场中垂直于磁感线方向匀速转动产生感应电动势E ＝Bl v ＝12Bl 2ω(平均速度等于中点位置线速度12l ω)． 3．讲典例案例1．如图所示，粗糙水平桌面上有一质量为m 的铜质矩形线圈。

热点20电磁学综合题(二)电磁感应中三大观点的应用热考题型题型一电磁感应中动力学观点的应用近几年课标卷计算题中对电磁感应的综合应用问题考查频繁,从命题形式上看,多以“杆+导轨”模型或者线圈切割磁感线模型为载体,重点考查电磁感应与电路、图象、动力学和能量转化等知识结合起来应用的问题。

1.如图所示,间距l=0.3m的平行金属导轨a1b1c1和a2b2c2分别固定在两个竖直面内。

在水平面a1b1b2a2区域内和倾角θ=37°的斜面c1b1b2c2区域内分别有磁感应强度B1=0.4T、方向竖直向上和B2=1T、方向垂直于斜面向上的匀强磁场。

电阻R=0.3Ω、质量m1=0.1kg、长为l的相同导体杆K、S、Q分别放置在导轨上,S杆的两端固定在b1、b2点,K、Q杆可沿导轨无摩擦滑动且始终接触良好。

一端系于K杆中点的轻绳平行于导轨绕过光滑轻质定滑轮自然下垂,绳上穿有质量m2=0.05kg的小环。

已知小环以a=6m/s2的加速度沿绳下滑,K杆保持静止,Q杆在垂直于杆且沿斜面向下的拉力F作用下匀速运动。

不计导轨电阻和滑轮摩擦,绳不可伸长。

取g=10m/s2,sin37°=0.6,cos37°=0.8。

求(1)小环所受摩擦力的大小;(2)Q杆所受拉力的瞬时功率。

答案(1)0.2N(2)2W解析(1)以小环为研究对象,由牛顿第二定律得m2g-F f=m2a代入数据得F f=0.2N(2)设流过杆K的电流为I,由平衡条件得IlB1=F T=F f对杆Q,根据并联电路特点以及平衡条件得2IlB2=F+m1g sinθ由法拉第电磁感应定律得E=B2lv根据欧姆定律有I=ER总且R总=R2+R瞬时功率表达式为P=Fv联立以上各式得P=2W题型二电磁感应中的运动综合问题电磁感应的综合问题,涉及力学知识(如牛顿运动定律、功、动能定理和能量守恒定律等)、电学知识(如法拉第电磁感应定律、楞次定律、直流电路、磁场等)多个知识点,是历年高考的重点、难点和热点,考查的知识主要包括感应电动势大小的计算(法拉第电磁感应定律)和方向的判定(楞次定律和右手定则),常将电磁感应与电路规律、力学规律、磁场规律、功能关系、数学函数与图象等综合考查,难度一般较大。
