包装机械设计手册一、引言包装机械是一种专门用于商品包装的机械设备，具有包装效率高、包装质量稳定等特点。
包装机械设计是一个综合性很强的工程，需要结合机械设计、工艺技术、自动化控制等多个领域知识，才能做出高效、稳定的包装机械设计。
本手册旨在介绍包装机械设计的基本原理和流程，引导读者了解和掌握包装机械设计的基本知识。
二、包装机械的分类根据包装物质的性质和包装形式不同，包装机械可以分为多种类型，主要包括：纸箱包装机、包装袋封口机、灌装机、贴标机、打包机等。
每种类型的包装机械都有其特定的设计原则和结构特点。
1. 纸箱包装机：主要用于纸箱包装的设备，有自动纸箱成型、上盖封箱等功能。
2. 包装袋封口机：适用于各种袋装产品的封口和包装，如食品袋、化妆品袋等。
3. 灌装机：适用于液体、粉末等产品的灌装和密封，包括自动灌装、计量、封口等功能。
4. 贴标机：主要用于标签贴附于产品上，有粘贴标签和打印标签等功能。
5. 打包机：用于对产品进行打包，如包装箱、胶带捆扎等。
设计不同类型的包装机械需要考虑其适用范围、使用环境、包装方法等特点，以满足不同行业和产品的需求。
三、包装机械的设计原则1. 标准化设计：包装机械设计应遵循国家相关标准和规范，确保设备的安全性和稳定性。
标准化设计有利于设计和制造的规范化，提高产品的整体质量。
2. 适用性和灵活性：包装机械设计应考虑适用于不同规格和形状的产品，尽可能实现模块化设计，以应对市场上多样化的产品需求。
3. 高效节能：在设计过程中应考虑如何提高生产效率和减少能源消耗。
采用先进的传动技术、自动化控制系统等手段，实现包装机械的高效节能。
4. 可靠性和稳定性：包装机械的设计应考虑设备的稳定性和可靠性，避免故障和停机，确保生产连续进行。
5. 维护保养性：包装机械的设计应考虑维护保养的便捷性，尽可能减少设备的维修工作量，延长设备的使用寿命。
四、包装机械的设计流程1. 需求分析：包装机械设计的首要任务是明确用户的需求，包括包装物质的性质、规格要求、包装速度等，以此为基础确定设计方案。
包装机械概论范文包装机械是指用于包装产品的机械设备，主要包括包装容器的形成、填充、密封和标记等过程。
随着工业发展和技术进步，包装机械在生产包装领域起着重要的作用。
本文将从包装机械的分类、发展历程、应用领域和未来趋势等方面进行论述。
一、包装机械的分类包装机械根据包装过程的不同可分为自包装机械和半自包装机械两类。
自包装机械是指能够实现全部包装过程的机械设备，包括包装容器的形成、产品的装填和密封等。
半自包装机械则主要是指只能实现其中一部分包装过程的机械设备，如只能实现包装容器的形成或者只能实现产品的填充等。
另外，根据包装操作形式的不同，包装机械还可以分为手动包装机、半自动包装机和全自动包装机。
手动包装机械是依靠人工进行操作的机械设备，半自动包装机是需要人工协助的机械设备，而全自动包装机则完全实现了自动化操作，只需要人员进行监控和维护。
二、包装机械的发展历程包装机械的发展历程可以追溯到人类开始进行商品交换的时候。
最早的包装方法是将物品直接包裹在天然材料中，如叶片、兽皮等。
随着人类对包装需求的不断增加，包装材料和包装技术也不断发展。
在农耕社会末期，人们开始使用草编织和陶器等包装容器。
随着机械工业的兴起，包装机械得以发展，并逐渐实现了自动化操作。
到了20世纪初，包装机械得到了较大的发展。
特别是在第二次世界大战后，包装机械的发展取得了长足的进步。
随着电子技术的发展，包装机械在控制和操作方面实现了全面的自动化，大大提高了生产效率和产品质量。
三、包装机械的应用领域包装机械广泛应用于食品、饮料、制药、化妆品、电子、日用品等行业。
在食品行业中，包装机械主要用于食品的包装、灌装、瓶盖锁紧等操作。
在饮料行业中，包装机械主要用于饮料的灌装、封口及标记等操作。
在制药行业中，包装机械主要用于药品的灌装、包装和标记等操作。
四、包装机械的未来趋势随着科技的不断进步，包装机械在未来将呈现以下几个趋势：1.智能化：包装机械将更注重智能化设计和操作，通过利用先进的传感技术和自动控制系统，实现包装过程的自动化和无人化。
包装机械使用说明书使用说明书一、产品概述包装机械是一种用于自动包装各类产品的机器设备，具有高效、稳定、可靠的特点。
本使用说明书将详细介绍包装机械的结构、使用方法、操作注意事项等内容，以便用户能够正确、安全地操作和维护包装机械。
二、产品结构与主要部件1. 机器框架：包装机械的主体框架，由优质钢材焊接而成，保证机器的稳定性和耐用性。
2. 送料系统：用于将待包装的产品自动送入包装机械进行包装。
送料系统由输送带、传动装置和送料传感器等组成，确保产品的顺利进入包装机械。
3. 封口系统：用于将包装材料进行封口。
封口系统主要包括封口器、加热装置和冷却装置等。
4. 控制系统：包装机械的大脑，用于控制机器的运行、各部件的动作以及出现异常情况时的处理。
控制系统采用先进的PLC控制技术，具有高度的稳定性和可靠性。
5. 人机界面：包装机械的操作界面，用户通过人机界面对机器进行设定、调整参数等操作。
三、使用方法1. 安全操作：a. 在操作包装机械之前，请仔细阅读本使用说明书，并确保已经理解并熟悉操作步骤。
b. 操作人员应戴好防护手套和护目镜，以免发生意外。
c. 严禁将手或其他物体伸入运行中的包装机械，以防止夹伤或其他伤害。
d. 在操作过程中，如发现任何故障或异常情况，应立即停机并联系维修人员进行检修。
2. 机器调试：a. 连接电源：将包装机械正确接入电源，确保电源稳定。
b. 设置参数：通过人机界面设置适当的参数，如包装速度、封口温度等。
c. 试运行：首次启动包装机械时，需进行试运行以确认机器运行正常、各部件工作正常。
3. 产品包装：a. 确保产品的尺寸、重量符合机器要求，并按要求摆放在送料系统上。
b. 调整送料系统，确保产品能够顺利进入包装机械。
c. 操作人员在确认系统正常运行后，按启动按钮开始包装过程。
4. 维护保养：a. 包装机械每日使用结束后，应及时清洁机器表面的灰尘和杂物。
b. 定期对机器进行维护，如清洁润滑传动装置、检查电路连接是否松动等。
简述包装机械的种类和作用
包装机械是指用于包装产品的机械设备，它们可以自动完成包装过程，提高生产效率，保证产品质量和安全性。
根据不同的包装方式和产品特性，包装机械可以分为以下几种类型：
1. 塑料包装机械
塑料包装机械主要用于生产塑料袋、塑料薄膜、塑料容器等产品。
它们可以自动完成塑料制品的生产、切割、封口、印刷等工序，提高生产效率和产品质量。
2. 瓶装机械
瓶装机械主要用于生产各种瓶装饮料、化妆品、药品等产品。
它们可以自动完成瓶子的输送、灌装、封口、贴标等工序，提高生产效率和产品质量。
3. 真空包装机械
真空包装机械主要用于生产各种真空包装食品、药品、化妆品等产品。
它们可以将产品放入包装袋中，然后通过抽气将袋内空气抽出，形成真空包装，保证产品的新鲜度和安全性。
4. 热收缩包装机械
热收缩包装机械主要用于生产各种热收缩包装产品，如瓶子、罐子、
盒子等。
它们可以将包装膜套在产品外面，然后通过加热使膜收缩，紧密包裹产品，提高产品的美观度和保护性。
5. 省力封箱机
省力封箱机主要用于生产各种封箱产品，如纸箱、木箱、塑料箱等。
它们可以自动完成箱子的输送、封口、贴带等工序，提高生产效率和产品质量。
包装机械在现代工业生产中起着至关重要的作用，它们可以提高生产效率、保证产品质量和安全性，为企业创造更大的经济效益。

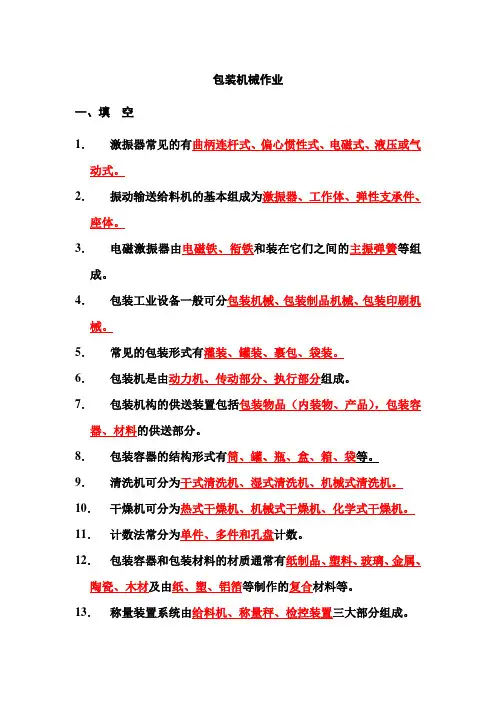

包装机械作业一、填空1．激振器常见的有曲柄连杆式、偏心惯性式、电磁式、液压或气动式。
2．振动输送给料机的基本组成为激振器、工作体、弹性支承件、座体。
3．电磁激振器由电磁铁、衔铁和装在它们之间的主振弹簧等组成。
4．包装工业设备一般可分包装机械、包装制品机械、包装印刷机械。
5．常见的包装形式有灌装、罐装、裹包、袋装。
6．包装机是由动力机、传动部分、执行部分组成。
7．包装机构的供送装置包括包装物品（内装物、产品），包装容器、材料的供送部分。
8．包装容器的结构形式有筒、罐、瓶、盒、箱、袋等。
9．清洗机可分为干式清洗机、湿式清洗机、机械式清洗机。
10．干燥机可分为热式干燥机、机械式干燥机、化学式干燥机。
11．计数法常分为单件、多件和孔盘计数。
12．包装容器和包装材料的材质通常有纸制品、塑料、玻璃、金属、陶瓷、木材及由纸、塑、铝箔等制作的复合材料等。
13．称量装置系统由给料机、称量秤、检控装置三大部分组成。
14．按照包装工艺要求计量装置应能达到计量速度快、计量精度高、经济的效果。
15．常用的包装计量方法有计数法、容积计量法、称量计量法。
16．?个数计量法常用于形状规则的单个周体，在形状上常用于颗粒状和块状产品的计量，其精度几乎为零。
17．?称量法常用于吸潮结快、颗粒不均匀以及密度、视比重，变化幅度较大，计量精度要求高的产品，但它的适用计量范围较广。
18．称量时的供料机应能随称量过程需要依次实现大流量（粗加料）给料、小流量（细加料）给料及给料大家到要求定量时的立即停止加料，以实现计量精度要求。
19．实现受控工作程序的供料机常见的有电磁振动给料机和容积粗给料与电振细给料复合机。
20．容积计量法常用于散堆密度较稳定，定量精度要求不太高，计量分量值较小，计量速度较高，粉粒状的产品。
21．常用的容积计量装置有量杯式、转鼓式、螺杆式、膛腔式。
22．贴标可分为粘合贴标机、热压或热敏粘合贴标机、压敏粘合贴标机、收缩筒贴标机、挂标签机。
包装机械资料包装机械是指能完成全部或部分产品和商品包装过程的机械。
包装过程包括充填、裹包、封口等主要工序，以及与其相关的前后工序，如清洗、堆码和拆卸等。
此外，包装还包括计量或在包装件上盖印等工序。
使用机械包装产品可提高生产率，减轻劳动强度，适应大规模生产的需要，并满足清洁卫生的要求。
包装机械的发展简史包装机械是随着新包装材料的出现，和包装技术的不断革新而发展的。
中国发明的造纸技术，在历史上为纸包装的产生提供了条件。
1850年世界纸价大跌，纸包装开始用于食品。
1852年美国的沃利发明出制纸袋机，从而出现纸制品机械。
1861年德国建立了世界上第一个包装机械厂，并于1911年生产了全自动成形充填封口机。
1890年美国开始生产液体灌装机，1902年又生产了重力式灌装机。
20世纪初，英国的P.杜兰德采用金属容器保存食物，从而出现各种罐头包装食品。
60年代以来，新材料逐渐代替传统的包装材料，特别是采用塑料包装材料后，包装机械发生重大变革。
超级市场的兴起，对商品的包装提出了更新的要求。
为保证商品输送快捷安全，集装箱应运而生，集装箱体尺寸也逐渐实现了标准化和系列化，从而促使包装机械进一步完善和发展。
中国包装机械起步较晚，经过20多年的发展，中国包装机械已成为机械工业中十大行业之一，为中国包装工业快速发展提供了有效的保障，有些包装机械填补了国内空白，已能基本满足国内市场的需求，部分产品还有出口。
但在目前，中国包装机械出口额还不足总产值的5%，进口额却与总产值大抵相当，与发达国家相去甚远。
中国包装机械行业的产品从产品结构看，中国包装机械品种只有1300多种，配套数量少，缺少高精度和大型化产产品，不能满足市场需求：产品质量差距表现在产品性能低，稳定性和可靠性差、外观造型不美观、表面处理粗糙，许多元器件质量差，寿命短、可靠性低，影响了整体产品的质量；从企业状况看，国内包装机械行业缺少龙头企业，生产规模大、产品档次高的企业不多；从产品开发看，中国还基本停留在测试仿制阶段，自行开发能力弱，缺少科研生产中试基地，科研经费仅占销售额的1%，而国外高达8-10%。
第一章包装机械——完成全部或部分包装过程的机器，包装过程包括成型、充填、裹包等主要包装工序，以及清洗、干燥、杀菌、贴标、捆扎、集装、拆卸等前后包装工序，转送，选别等其他辅助包装工序。
包装机械的作用：1）包装机械可实现包装生产的专业化，大幅度提高生产效率。
2）可降低生产劳动强度，改善劳动条件，保护环境，节约原材料，降低产品成本。
3）可保证包装产品的卫生和安全，提高产品包装质量，增强市场销售的竞争力。
4）延长产品保质期，方便产品流通。
5）减少包装场地面积，节约基建投资。
三大基本环节：1）原料处理2）中间加工3）产品包装包装机械分类：1、按包装机械的自动化程度分类：1）全自动包装机2）半自动包装机2、按完成包装产品的类别分类：1）专用包装机2）多用包装机3）通用包装机3、按包装机械的功能分类：1）充填机械2）灌装机械3）裹包机械4）封口机械5）贴标机械6）清洗机械7）干燥机械8）杀菌机械9）捆扎机械10）集装机械11）多功能包装机械12）包装材料制造机械13）包装容器制造机械14）完成其他包装作业的辅助包装机械包装机械的组成：1）包装材料及包装容器的整理与供送系统2）包装物品的计量与供送系统3）主传送系统4）包装执行机构5）成品输出机构6）动力机与传动系统7）检测与控制系统8）机身包装机械型号编制方法P5第二章螺杆式供送装置的基本类型：1）等螺距螺杆供送2）变螺距螺杆供送3）特种变螺距螺杆供送第四章袋装——用柔性材料制成的包装袋，将粉状、颗粒状、流体或半流体状等物品装入其中，然后进行排气（或充气）封口，以完成产品的包装的工艺过程。
袋式容器类型：P125袋装的分类P125袋装的形式：搭接、对接（现实用的多）P126-127 六个图4-3、4-4、4-5、4-6、4-8、4-9成型器（掌握优缺点和适用范围）：1）翻领成型器：优缺点—翻领成型器成型阻力较大，容易使薄膜产生变形、发皱或撕裂，对塑料薄膜的适应性差，对复合膜适应性较好，常用于粉状、颗粒状物料以及部分液料的包装，立式枕型包装机应用较多。
包装机械分类
一、机械包装
1、半自动包装机
半自动包装机又称为普通包装机，是由真空熔状膜、热封机或热熔机以及填料机等主要设备组成的自动化设备用于将产品在热封膜中封装，采用机械传动形式完成包装工作，可完成包装、填充、封口、切断等多种工序。
简称半自动包装机。
2、全自动包装机
全自动包装机主要由真空熔状膜、热封机或热熔机、填料机、检测设备、热收缩等设备组成，使用电脑控制系统，可完成产品的包装、填充、打印、封口、切断、收缩等一系列工序，具有操作简单、效率高等优点，可用于各种食品、医药、日用品、化妆品等行业的产品包装。
3、联合包装机
联合包装机是由真空熔状涂层机、膜切断机、填料机、成型机等设备组成的全自动联合包装线，可完成多种包装方式的包装，可以在一条生产线上完成多种包装方式的包装，例如：包装内外膜同时封口和切断，将多种膜材联合使用，完成多种包装形式。
二、袋子包装机
1、灌装机
灌装机是一种常用的袋装机械，主要用于将液体或固体物料装入袋中。
该机械采用螺杆式灌装，可以对不同形状、大小和重量的物料
进行精确的灌装，并可以完成多种袋子的封口处理，可以单膜封口、双膜封口或多膜封口。
2、称量机
称量机是一种机械袋子包装整体解决方案，该机械包括称量机和袋子包装机，用于将物料装入袋子中，采用自动控制系统，可实现自动包装、封口、检测等工序，提高生产效率，降低成本。
3、充填机
充填机是一种灌装机械，主要用于袋子套装机组的袋子装置，可以对各种粉末类物料进行装袋，常用于饲料、食品、药品等行业的产品包装。
采用先进的计量技术以及先进的电控设备，可以满足不同产品的需要。
目录1 绪论 (1)1.1包装机械 (1)1.2 包装机发展现状及趋势 (2)2包装机传动方案设计................................................................... (3)2.1电动机的选择........................................................................................................... (3)2.2 传动方案的确定 (4)2.3各级传动比确定 (5)3 电机到主输送带传动装置设计........................................................................ .. (6)3.1 带的设计 (6)3.2 蜗轮蜗杆传动减速箱设计 (8)4 主要机构设计............................................................................ ...................... (9)4.1转鼓轮设计.................................................................................................... .. (10)4.2 花轮盘设计 (11)4.3槽轮机构设计 (12)4.1直齿圆柱齿轮设计.............................................................................................. (14)5 总结................................................................ ...................... .................... .. (17)6 参考文献......................................................... ...................... (18)第1章绪论1.1包装机械包装机械是指完成全部或部分包装过程的机器。
1、包装机械名称与代号：a、充填机械（C）b、灌装机械（G）c、封口机械（F）d、裹包机械（B）e、多功能包装机（D）f、清洗机械（Q）g、杀菌机械（S）h、集装机械（J）i、贴标机械（T）j、干燥机械（Z）k、捆扎机械（K）l、辅助包装设备（A）2、包装机械组成的八大要素：（1）动力机与机架；（2）包装材料及容器的整理与供送系统。
（3）被包装物品的计量与供送系统。
（4）包装执行机构。
（5）传动系统。
（6）控制系统。
3、振动供送装置有电磁振动式和机械式两类，适用于形状轻巧光滑的硬质或稍软的物料，如药片、胶囊、电子元件等。
4、颗粒、散粒可用振动供送装置。
5、按充填物的物理状况可分为粉料充填机、颗粒物料充填机、块砖物料充填机、膏状物料充填机、液体灌装机6、根据计量充填机械所采用的计量原理不同，可分为容积式充填机、称重式充填机、计数式充填机三种类型7、根据容积计算方式不同可将容积式充填机分为量杯式充填机、可调容量式充填机、螺杆式充填机、计量浆式充填机、柱塞式充填机、气流式充填机、插管式充填机及定时充填机等。
8、称重式充填机可分毛重式充填机和净重式充填机。
9、毛重式充填机是指对完成充填作业的物料盒包装容器一起称重的机器，其结构简单，价格较低，但包装容器的质量直接影响充填物料的规定质量，所以他不适用于包装容器质量变化较大、物料质量占总体质量比例较小的充填包装。
10、容积式充填机：量杯式。
螺杆式。
计量泵式。
柱塞式。
气流式。
插管式。
定时式。
可调容量式。
11、净重充填机是指对物料称出预定质量后在充填入包装容器的机器，其称量结果不受容器质量的影响，因此是最精确的称量充填机。
该机可分为秤斗、多秤斗、组合式和连续式称量充填机。
12、规则排列物品充填机：长度计数机构（如饼干、垫圈等）、容积计数机构、堆积计数机构。
13、杂乱无序物品充填机：转鼓式计数充填机、转盘式计数充填机（该机主要适用于规则小颗粒物品的集合包装计数充填）、板条式计数充填机。
包装机械的种类和作用一、引言包装机械是现代工业生产中不可或缺的设备，它能够对产品进行自动化包装，提高生产效率，保证产品质量，减少人工成本。
本文将介绍包装机械的种类和作用，以帮助读者更好地了解包装机械的应用领域和功能。
二、包装机械的分类根据包装的方式和包装材料的不同，包装机械可以分为多个种类。
下面将介绍几种常见的包装机械。
1. 封口机封口机是一种用于对包装袋进行密封的机械设备。
它能够将包装袋的口部加热或压合，使其密封，防止产品的泄漏和污染。
封口机广泛应用于食品、医药、化妆品等行业，提高了产品的保存期限和卫生安全。
2. 包装机包装机是一种用于将产品放入包装袋中并密封的机械设备。
它可以根据产品的形状和尺寸自动进行包装，提高了包装的效率和一致性。
包装机广泛应用于食品、日用品、电子产品等行业，为产品提供了美观的包装和便捷的携带方式。
3. 标签机标签机是一种用于为产品贴上标签的机械设备。
它可以根据产品的要求自动打印和贴上标签，提高了产品的识别度和信息传递效果。
标签机广泛应用于食品、饮料、化妆品等行业，为产品提供了清晰的标识和宣传。
4. 封箱机封箱机是一种用于将产品装入包装箱并封闭的机械设备。
它可以根据箱子的尺寸和形状自动进行装箱和封箱，提高了包装的速度和稳定性。
封箱机广泛应用于物流、仓储等行业，为产品的运输和储存提供了方便和保护。
三、包装机械的作用包装机械在现代工业生产中发挥着重要的作用。
下面将介绍包装机械的几个主要作用。
1. 提高生产效率包装机械能够实现自动化包装，大大提高了生产效率。
相比于人工包装，包装机械可以在短时间内完成大量的包装工作，减少了人力资源的浪费，提高了生产线的产能和效益。
2. 保证产品质量包装机械能够精确控制包装的过程，确保产品的质量。
它可以根据产品的要求进行精确的计量和包装，避免了人工包装中可能出现的误差和不一致性，保证了产品的质量和一致性。
3. 减少人工成本包装机械的使用可以减少人工包装的需求，降低了人工成本。
包装机械知识点1. 包装机械：完成全部或部分包装过程的机器。
