思科3560G交换机常用配置

三层交换机可以通过Telnet方式或超级终端方式连上，第一次使用的三层交换机需要进行配置，具体步骤如下：

1）、用Cisco 3750三层交换机自带的一条串行电缆将其Console口与1台维护笔记本的串口（需要知道是Com1还是Com2）相连。

2）在维护笔记本上执行以下操作：“开始→程序→附件→通讯→超级终端”，在“连接描述”对话框的名称一栏中输入“cisco3750”（此名字没有实际意义，可以随便输入），创建一个叫做"cisco3750"的新连接，点击"确定"，缺省的使用COM1（根据维护计算机连接的端口选择），在"串口设置"中将波特率改为9600波特，其他参数不变，点击"确定"就可以得到三层交换机的控制台。

3）、设置结束，打开三层交换机电源，就会出现三层交换机的启动信息。这时就可以像在终端一样对三层交换机进行操作了。此时不要进行任何操作，以免破坏三层交换机的启动进程，直到三层交换机出现了：

“Copyright (c) 1986-2006 by Cisco Systems, Inc.

Compiled Fri 28-Jul-06 08:46 by yenanh”

回车，提示“Would you like to terminate autoinstall? [yes]:”是否要终止自动安装，输入N，进入配置页面：

“--- System Configuration Dialog ---

Would you like to enter the initial configuration dialog? [yes/no]:”

输入N，选择不需要，提示“Switch>00:14:58: %LINK-5-CHANGED: Interface

Vlan1, changed state to administratively down”，出现“switch>”就可以输入命令进行配置。

switch >en（进入特权模式）

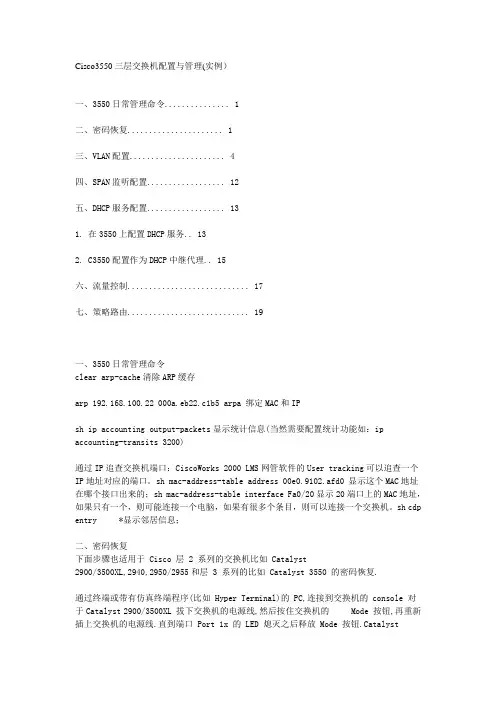

Cisco3550三层交换机配置与管理(实例）

一、3550日常管理命令............... 1

二、密码恢复...................... 1

三、VLAN配置...................... 4

四、SPAN监听配置.................. 12

五、DHCP服务配置.................. 13

1. 在3550上配置DHCP服务.. 13

2. C3550配置作为DHCP中继代理.. 15

六、流量控制............................ 17

七、策略路由............................ 19

一、3550日常管理命令

clear arp-cache清除ARP缓存

arp 192.168.100.22 000a.eb22.c1b5 arpa 绑定MAC和IP

sh ip accounting output-packets显示统计信息(当然需要配置统计功能如：ip

accounting-transits 3200)

通过IP追查交换机端口：CiscoWorks 2000 LMS网管软件的User tracking可以追查一个IP地址对应的端口。sh mac-address-table address 00e0.9102.afd0 显示这个MAC地址在哪个接口出来的；sh mac-address-table interface Fa0/20显示20端口上的MAC地址，如果只有一个，则可能连接一个电脑，如果有很多个条目，则可以连接一个交换机。sh cdp

entry *显示邻居信息；

二、密码恢复

下面步骤也适用于 Cisco 层 2 系列的交换机比如 Catalyst

2900/3500XL,2940,2950/2955和层 3 系列的比如 Catalyst 3550 的密码恢复.

思科、华为交换机链路聚合（LACP）配置实例

思科：3560G

华为：S5300

思科G0/25---华为G0/0/1

思科G0/27---华为G0/0/2

华为交换机配置链路聚合有两种模式，分别是manual和lacp-static，如果不做配置，交换机默认是manual，所以⼀定要⼿动将模式改为lacp-static，这点很重要，否则⽆法跟思科交换机成功协商LACP。

华为交换机#interface Eth-Trunk1

port link-type trunk

port trunk allow-pass vlan 2 to 4094

mode lacp-static //修改链路聚合模式

max active-linknumber 2 //设置最⼤活动链接数为2

bpdu enable //开启BPDU

#lacp priority 100

#interface GigabitEthernet0/0/1

eth-trunk 1

undo ntdp enable

undo ndp enable

（在配置端⼝前，⼀定要将端⼝原有配置清空，全部undo掉，否则⽆法应⽤eth-trunk命令。如果之前端⼝配置过trunk⼝，可以使⽤undoport link-type清除trunk状态）

#interface GigabitEthernet0/0/2

eth-trunk 1

undo ntdp enable

undo ndp enable

思科交换机interface port-channel1

switchport trunk encapsulation dot1q

switchport mode trunk

interface g0/25

switchport trunk encapsulation dot1q

switchport mode trunk

channel-group 1 mode active

interface g0/27

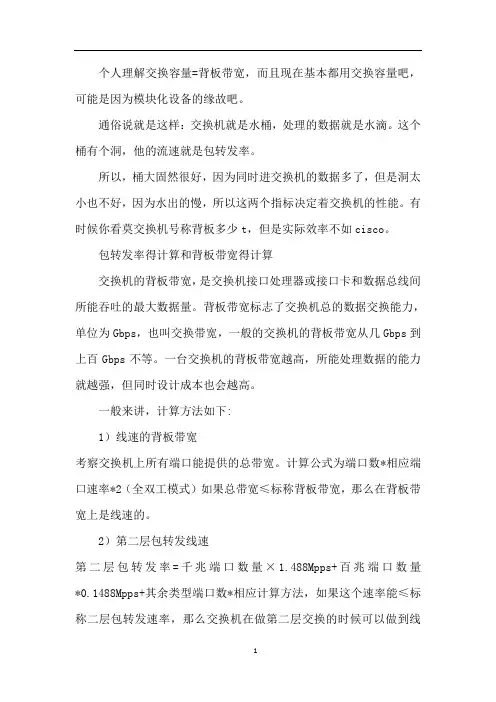

1 个人理解交换容量=背板带宽，而且现在基本都用交换容量吧，可能是因为模块化设备的缘故吧。

通俗说就是这样：交换机就是水桶，处理的数据就是水滴。这个桶有个洞，他的流速就是包转发率。

所以，桶大固然很好，因为同时进交换机的数据多了，但是洞太小也不好，因为水出的慢，所以这两个指标决定着交换机的性能。有时候你看莫交换机号称背板多少t，但是实际效率不如cisco。

包转发率得计算和背板带宽得计算

交换机的背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。背板带宽标志了交换机总的数据交换能力，单位为Gbps，也叫交换带宽，一般的交换机的背板带宽从几Gbps到上百Gbps不等。一台交换机的背板带宽越高，所能处理数据的能力就越强，但同时设计成本也会越高。

一般来讲，计算方法如下:

1）线速的背板带宽

考察交换机上所有端口能提供的总带宽。计算公式为端口数*相应端口速率*2（全双工模式）如果总带宽≤标称背板带宽，那么在背板带宽上是线速的。

2）第二层包转发线速

第二层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称二层包转发速率，那么交换机在做第二层交换的时候可以做到线

2 速。

3）第三层包转发线速

第三层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法，如果这个速率能≤标称三层包转发速率，那么交换机在做第三层交换的时候可以做到线速。

那么，1.488Mpps是怎么得到的呢?包转发线速的衡量标准是以单位时间内发送64byte的数据包（最小包）的个数作为计算基准的。对于千兆以太网来说，计算方法如下：1，000，000，000bps/8bit/（64＋8＋12）byte=1,488,095pps说明：当以太网帧为64byte时，需考虑8byte的帧头和12byte的帧间隙的固定开销。故一个线速的千兆以太网端口在转发64byte包时的包转发率为1.488Mpps。快速以太网的统速端口包转发率正好为千兆以太网的十分之一，为148.8kpps。
