tig焊接的原理和应用

Tig焊的原理和特点应用

一、Tig焊的原理

Tig焊是指用非消耗性电极来供应电弧熔化母材和填充材料的一种氩弧焊接方法。下面是Tig焊的原理要点：

1. 电弧生成： 在Tig焊中，氩气作为保护气体，在电极和工件之间形成电弧，产生高温来熔化母材和填充材料。

2. 非消耗性电极： Tig焊使用的电极一般为钨针电极，它不会被熔化消耗，因此可以持续供应电弧。

3. 惰性气体保护： Tig焊中使用的氩气具有较低的活性，能够有效地保护焊接区域不受空气中的氧气和其他杂质的污染。

4. 溶池控制： Tig焊过程中，可以通过控制电弧的形状、电流和氩气流量来调节焊缝的溶池尺寸和形状。

5. 填充材料： Tig焊可以使用各种填充材料，如焊丝、焊条等，根据不同的应用需求选择合适的填充材料。

二、Tig焊的特点

Tig焊具有以下几个特点，使其在许多应用中得到广泛使用：

1. 高焊缝质量： Tig焊采用非消耗性电极，电弧稳定，能够达到较高的焊接质量要求。焊缝表面光滑，焊接强度高，抗拉强度和冲击韧性良好。

2. 焊接速度慢： 由于Tig焊电弧热量集中，焊缝的加热和冷却速度较慢，适合对焊接材料要求较高的应用，如航空航天等。

3. 适用范围广： Tig焊可以焊接各种金属材料，如铁、钢、铝、镍等。并且能够焊接较薄的金属板，对于薄壁管道和精细焊接有较好的效果。

4. 焊接变形小： Tig焊时热输入较小，焊接变形较小，适用于对焊接变形要求严格的应用，如高精度仪器设备的焊接。

5. 焊接质量受技术要求较高： Tig焊需要较高的焊工技术，对焊工的操作和技能要求较高，需要掌握合适的焊接参数，如电流、电弧长度和氩气流量等。

三、Tig焊的应用

Tig焊由于其独特的特点，在许多领域中得到了广泛的应用，下面列举了几个主要的应用领域：

• 航空航天领域： Tig焊可以焊接高强度、耐腐蚀的铝合金材料，适用于飞机、火箭等航空航天器材的制造和维修。 • 石化工业： Tig焊可以焊接耐高温、耐腐蚀的不锈钢和合金材料，适用于石化设备、化工容器、管道等的制造和维修。

1 焊接基础

TIG焊接篇

TIG 电弧

液态氦容器(磁悬浮列车用TIG焊接) 核融合实验炉用线圈的TIG焊接

株式会社DAIHEN(OTC)焊

2 株式会社DAIHEN(OTC)焊机

基础知识培训教材由以下各篇构成:

1 NO.T-A09501

电弧焊的基础篇 6 其他电弧焊

2 NO.T-B29502

CO2/MAG焊接 7 NO.T-M09507

焊接材料的基础知识

3 NO.T-B35903

本册是MIG焊接 8 NO.T-F29508

等离子切割

4 NO.T-B49504

TIG焊接 9 NO.T-G19509

工业用空气清洁机

5 NO.T-B19505

埋弧焊接 10 NO.T-S09510

株及会社DAIHEN焊机的安装调整的一般知识

3 DAIHEN(OTC) TIG焊接讲座教材目录

1、TIG焊接的原理 ------------------------------------------------------------------- 1

1-1 序言 -------------------------------------------------------- 1

1-2 TIG焊接的原理 ----------------------------------------- 1

2、TIG焊接的起弧方及 ------------------------------------------------------------ 2

3、TIG焊接的主要特点 ------------------------------------------------------------ 3

4、TIG焊接的分类

4-1 各种TIG焊接的比较 ---------------------------------- 4

4-2 直流TIG焊接法 ---------------------------------------- 5

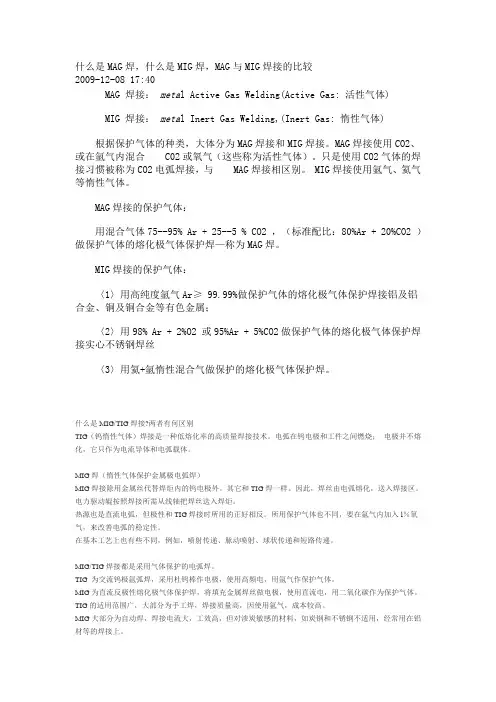

什么是MAG焊，什么是MIG焊，MAG与MIG焊接的比较

2009-12-08 17:40

MAG 焊接： metal Active Gas Welding(Active Gas: 活性气体)

MIG 焊接： metal Inert Gas Welding,(Inert Gas: 惰性气体)

根据保护气体的种类，大体分为MAG焊接和MIG焊接。MAG焊接使用CO2、或在氩气内混合 C02或氧气（这些称为活性气体）。只是使用CO2气体的焊接习惯被称为CO2电弧焊接，与 MAG焊接相区别。 MIG焊接使用氩气、氦气等惰性气体。

MAG焊接的保护气体：

用混合气体75--95% Ar + 25--5 % CO2 ，（标准配比：80%Ar + 20%CO2 ）做保护气体的熔化极气体保护焊—称为MAG焊。

MIG焊接的保护气体：

〈1〉用高纯度氩气Ar≥ 99.99%做保护气体的熔化极气体保护焊接铝及铝合金、铜及铜合金等有色金属；

〈2〉用98% Ar + 2%O2 或95%Ar + 5%CO2做保护气体的熔化极气体保护焊接实心不锈钢焊丝

〈3〉用氦+氩惰性混合气做保护的熔化极气体保护焊。

什么是MIG/TIG焊接?两者有何区别

TIG（钨惰性气体）焊接是一种低熔化率的高质量焊接技术。电弧在钨电极和工件之间燃烧； 电极并不熔化，它只作为电流导体和电弧载体。

MIG焊（惰性气体保护金属极电弧焊）

MIG焊接除用金属丝代替焊炬内的钨电极外。其它和TIG焊一样。因此，焊丝由电弧熔化，送入焊接区。电力驱动辊按照焊接所需从线轴把焊丝送入焊炬。

热源也是直流电弧，但极性和TIG焊接时所用的正好相反。所用保护气体也不同，要在氩气内加入l％氧气，来改善电弧的稳定性。

在基本工艺上也有些不同，例如，喷射传递、脉动喷射、球状传递和短路传递。

MIG/TIG焊接都是采用气体保护的电弧焊。

TIG 为交流钨极氩弧焊，采用杜钨棒作电极，使用高频电，用氩气作保护气体。

TIG焊的原理特点以及应用范围

1. 原理概述

TIG（Tungsten Inert Gas）焊是一种常用的氩弧焊方法，也称为氩弧焊。在TIG焊过程中，电弧在本文中将通过钨电极产生，而不是填充材料本身。焊缝区域由于惰性气体（通常是氩气）保护而不受空气污染。TIG焊通常适用于不锈钢、钢铁等材料的焊接，而且该方法还具有出色的焊接质量和焊缝外观。

2. TIG焊的特点

TIG焊具有以下特点：

• 高质量焊接：TIG焊接过程中，焊缝气氛得到保护，阻断了空气中的氧、氮等元素，从而减少了氧化和氮化的产生。因此，该方法产生的焊缝质量较高，能够满足大多数需要高质量焊接的应用要求。

• 冷态焊接：TIG焊对工件热影响区较小，焊接速度慢，热输入量小，从而使得焊接部位的热变形和变色极小。因此，TIG焊适用于对变形和颜色要求严格的工件。

• 灵活性：TIG焊可以用于各种材料的焊接，包括金属、合金、非金属等。由于TIG焊的特殊性，其可焊接的材料范围广泛，可以满足多种焊接需求。

• 降低溅射：TIG焊的焊接过程中，熔池受惰性气体的保护，焊缝形态稳定，因此溅射现象较少。这对于高质量焊接来说非常重要，因为溅射会引起焊缝质量下降和外观不佳。

3. TIG焊的应用范围

TIG焊广泛应用于以下领域：

• 不锈钢焊接：TIG焊由于其高质量焊接和焊缝外观，是不锈钢材料最常用的焊接方法之一。不锈钢焊接通常需要较高的焊接质量，因为焊缝质量的不良可能会导致腐蚀和失效。TIG焊可以提供高质量的焊接和良好的焊缝外观，因此非常适合不锈钢焊接。

• 管道焊接：TIG焊常用于对管道的焊接。管道的焊接要求高质量和美观，因为管道往往暴露在室外环境中。TIG焊可以满足这些要求，并且在焊接过程中可以通过手工操作灵活调整焊接位置。

• 航空航天行业：在航空航天领域，焊缝的高质量和强度是至关重要的。TIG焊由于其高质量焊接和焊缝外观，被广泛应用于航空航天制造中。它可以用于焊接飞机、火箭、卫星等结构。此外，TIG焊还可用于航空航天器件的修复和维护。 4. 对比其他焊接方法
