风机的结构和工作原理

送风机液压调节装置的结构及原理

TLT系列轴流式风机液压调节装置的结构如图所示。该型液压调节装置，液压缸内的活塞由轴套及活塞轴的凸肩沿轴向定位。液压缸可以在活塞上左右移动,但活塞不能作轴向移动。为了防止液压缸左、右移动时，液压油从活塞与液压缸间隙处泄漏，活塞上装有两列带槽密封圈。当叶轮旋转时，液压缸同步旋转，活塞由于护罩和活塞轴的旋转带动与叶轮一起作旋转运动。风机在某工况下工作稳定时，活塞与液压缸无相对运动。

图一、 TLT轴流风机液压调节装置

1—动叶片；2-调节杆；3-活塞；4-带槽密封圈；5-液压缸；6-活塞轴；7-罩；8-控制头；9-伺服阀； 10-定位轴；11—控制轴； 12-指示轴 13-齿套；14-齿轮；15—齿条；16拉杆；17—轴套

活塞轴中心装有定位轴，叶轮旋转定位轴静止不动。当液压缸左、右移动时会带动定位轴一起移动。控制头等零件是静止不动的。 动叶调节机构被叶轮及护罩包围，是为了避免灰尘砂粒进入调节机构。轴流式风机如在某工况下稳定工作时，动叶片也在某一安装角下运转。此时伺服阀将油道C与D的油孔关闭，活塞左右两侧的工作油无进油、回油，动叶片的安装角固定不变． 当锅炉需要降低风机流量及全压时，电信号令油动机驱动控制轴11旋转，带动拉杆16向右移动。此时液压缸只随叶轮作旋转运动，定位轴10及与之相连的齿套13静止不动,于是齿轮14只能以A为支点，推动与之啮合的齿条15往右移动。压力油口与油道D相通，回油口与油道C接通，压力油从油道D不断进入活塞3。右侧的液压油缸内，使液压油缸不断向右移动。活塞左侧液压油缸内的工作油从油道C通过回油孔返回油箱。液压油缸与叶轮上的每个动叶片的当液压油缸向右移动时，定位轴被带动同时向右移动。但由于拉杆16不动，所以齿轮以B为支点，齿条向左移动。这样又使伺服阀将油道C与D的油孔关闭，液压油缸随之处在新的平衡位置不再移动。而动叶片亦在关小的状态下工作，这就是反馈过程。在反馈时齿轮带动指示轴旋转，将动叶片关小的角度显示出来。

风机叶片的原理、结构和运行维护

潘东浩

第一章风机叶片报涉及的原理

第一节 风力机获得的能量

一.气流的动能

1 2 i 3

E= 2 mv =2 p Sv

式中m——气体的质量

S——风轮的扫风面积，单位为 m2 v 气体的速度，单位是m/s

p ------空气密度，单位是kg/m3

E 气体的动能，单位是W

风力机实际获得的轴功率

P=2 p sJcp

式中P ----- 风力机实际获得的轴功率，单位为 W；

p ------空气密度，单位为kg/m3;

S ----- 风轮的扫风面积，单位为 m2;

v ----- 上游风速，单位为 m/s.

Cp ---------- 风能利用系数

三.风机从风能中获得的能量是有限的，风机的理论最大效率

n Q 0.593

即为贝兹（Betz）理论的极限值。

第二节叶片的受力分析

一.作用在桨叶上的气动力

上图是风轮叶片剖面叶素不考虑诱导速

度情况下的受力分析。在叶片局部剖面上，W是来流速度V和局部线速度U的矢量和。 速度W在叶片局部剖面上产生升力dL和阻力dD，通过把dL和dD分解到平行和垂直 风轮旋转平面上，即为风轮的轴向推力 dFn和旋转切向力dFt。轴向推力作用在风力发 电机组塔架上，旋转切向力产生有用的旋转力矩，驱动风轮转动。

上图中的几何关系式如下：

W =V U

①=0 + a

dFn=dDs in ① +dLcos ①

dFt=dLs in ①-dDcos ①

dM=rdFt=r（dLsin ①-dDcos①）

其中，①为相对速度W与局部线速度U （旋转平面）的夹角，称为倾斜角； 0为弦线和局部线速度U （旋转平面）的夹角，称为安装角或节距角; a为弦线和相对速度W的夹角，称为攻角。

•桨叶角度的调整（安装角）对功率的影响。 （定桨距）

改变桨叶节距角的设定会影响额定功率的输出，根据定桨距风力机的特点，应 当尽量提高低风速时的功率系数和考虑高风速时的失速性能。 定桨距风力发电机组

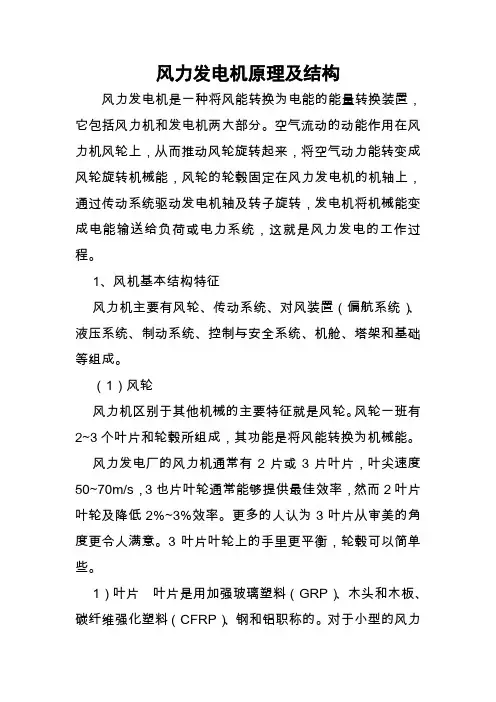

风力发电机原理及结构

风力发电机是一种将风能转换为电能的能量转换装置，它包括风力机和发电机两大部分。空气流动的动能作用在风力机风轮上，从而推动风轮旋转起来，将空气动力能转变成风轮旋转机械能，风轮的轮毂固定在风力发电机的机轴上，通过传动系统驱动发电机轴及转子旋转，发电机将机械能变成电能输送给负荷或电力系统，这就是风力发电的工作过程。

1、风机基本结构特征

风力机主要有风轮、传动系统、对风装置（偏航系统）、液压系统、制动系统、控制与安全系统、机舱、塔架和基础等组成。

（1）风轮

风力机区别于其他机械的主要特征就是风轮。风轮一班有2~3个叶片和轮毂所组成，其功能是将风能转换为机械能。

风力发电厂的风力机通常有2片或3片叶片，叶尖速度50~70m/s，3也片叶轮通常能够提供最佳效率，然而2叶片叶轮及降低2%~3%效率。更多的人认为3叶片从审美的角度更令人满意。3叶片叶轮上的手里更平衡，轮毂可以简单些。

1）叶片 叶片是用加强玻璃塑料（GRP）、木头和木板、碳纤维强化塑料（CFRP）、钢和铝职称的。对于小型的风力发电机，如叶轮直径小于5m，选择材料通常关心的是效率而不是重量、硬度和叶片的其他特性，通常用整块优质木材加工制成，表面涂上保护漆，其根部与轮毂相接处使用良好的金属接头并用螺栓拧紧。对于大型风机，叶片特性通常较难满足，所以对材料的选择更为重要。

目前，叶片多为玻璃纤维增强负荷材料，基体材料为聚酯树脂或环氧树脂。环氧树脂比聚酯树脂强度高，材料疲劳特性好，且收缩变形小，聚酯材料较便宜它在固化时收缩大，在叶片的连接处可能存在潜在的危险，即由于收缩变形，在金属材料与玻璃钢之间坑能产生裂纹。

2）轮毂 轮毂是风轮的枢纽，也是叶片根部与主轴的连接件。所有从叶片传来的力，都通过轮毂传到传动系统，在传到风力机驱动的对象。同时轮毂也是控制叶片桨距（使叶片作俯仰转动）的所在。

轮毂承受了风力作用在叶片上的推理、扭矩、弯矩及陀螺力矩。通常安装3片叶片的水平式风力机轮毂的形式为三角形和三通形。

鼓风机的工作原理

鼓风机是一种用于产生空气流动的机械装置。其主要工作原理是利用叶轮或风叶将空气吸入并压缩，以产生压力并使空气流动。辅助器材如出租车变速箱低速挡闯关、电器元件等都需要鼓风机来配合，一起随着技术的提高和推进，鼓风机逐渐成为了一种不可或缺的工业用机械设备之一。

鼓风机的具体工作原理如下：

1.吸入空气：

鼓风机内部设置有叶轮或风叶，其可以旋转并将空气吸入机器内部。

2.压缩空气：

当叶轮或风叶旋转时，它们将空气压缩并向前推进，从而产生风压和风速，使空气流动。

3.排出空气：

经过鼓风机内部的压缩和推动，空气被推向出口处，从而形成一股空气流动。

4.控制流量：

通过调节叶轮或风叶的转速和启动电机来控制空气流量和压力。

总之，鼓风机在工业生产中起到了举足轻重的作用，特别是在冶金、化工、建材、电力、水泥等行业中，鼓风机更是必不可少的机械设备之一。
