磁化电流公式

磁化电流这个概念，在咱们物理学中可是个相当有趣的家伙。

先来说说啥是磁化电流。简单讲，当一个材料被磁化的时候，就会产生一种特殊的电流，这就是磁化电流。它可不像咱们平常生活中能直接看到、摸到的那种电流，它比较“神秘”。

要理解磁化电流公式，咱们得先搞清楚一些基本的概念。比如说磁矩，这就好比是每个小磁体的“力量”和“方向”的综合体现。

磁化电流公式就像是一个神奇的密码，能帮咱们解开材料磁化的秘密。

我记得有一次在课堂上，给学生们讲解这个概念的时候，有个小家伙瞪着大眼睛，一脸困惑地问我：“老师，这磁化电流到底藏在哪里呀？”我笑着回答他：“它呀，就藏在那些小小的磁畴里面，就像一个个小精灵在悄悄工作。”然后我拿出一块磁铁，给他们演示磁力线的分布，告诉他们磁化电流其实就在这看不见的磁力线中流动。

那咱们来看看磁化电流公式到底是啥样。一般来说，磁化电流密度

Jm 和磁化强度 M 之间有着这样的关系：Jm = ∇×M 。这里的“∇×”是个数学运算符，叫旋度。别被这吓到，其实就是一种描述空间变化的方式。 这个公式看起来可能有点复杂，但咱们把它拆开一点点看。磁化强度 M 可以理解为材料被磁化的“程度”，而旋度呢，就是在描述这个“程度”在空间中的变化情况。比如说，在一个不均匀磁化的物体中，不同地方的磁化强度不一样，通过这个公式就能算出磁化电流的分布。

再举个例子，想象一下一块马蹄形的磁铁。它的两端磁力很强，中间相对较弱。这时候，磁化强度就在不同位置有不同的值。用咱们的磁化电流公式，就能算出在不同位置的磁化电流密度是多少。

在实际应用中，磁化电流公式可是大有用处。比如说在设计电机、变压器这些电磁设备的时候，工程师们就得靠这个公式来准确计算磁场的分布和电流的情况，以保证设备能高效、稳定地工作。

学习磁化电流公式可不能死记硬背，得理解它背后的物理意义。多做几道题目，多结合实际的例子去思考，慢慢地就能掌握其中的奥秘啦。

总之，磁化电流公式虽然有点复杂，但只要咱们用心去琢磨，多联系实际，就能把它拿下，让它成为咱们探索电磁世界的有力工具！ 就像那个在课堂上提问的小家伙，后来经过不断努力，也终于搞明白了磁化电流的奥秘。

希望大家在学习的道路上，都能充满好奇，不断探索，把这些看似困难的知识都变成自己的宝藏！

合集下载

求解介质中磁化电流的方法探究

求解介质中磁化电流的方法探究

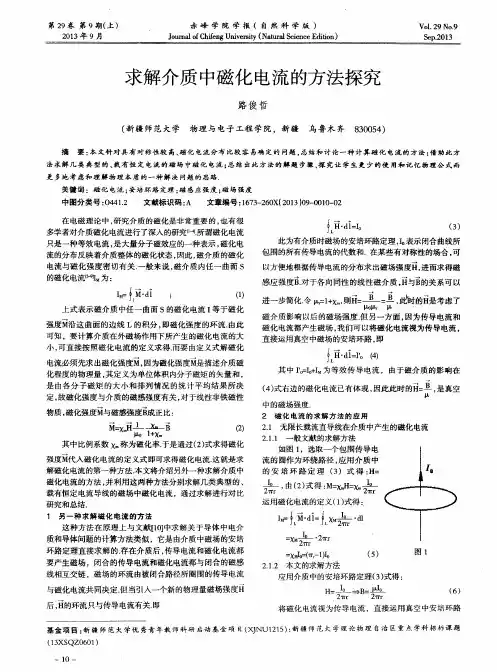

第２９卷第９期（上）　２０１３年９月　赤峰学院学报（自然科学版）　Ｊｏｕｒｎａｌ　ｏｆＣｈｆｆｅｎｇ　Ｕｎｉｖｅｒｓｉｔｙ（Ｎａｔｕｒａｌ　Ｓｃｉｅｎｃｅ　Ｅｄｉｔｉｏｎ）　Ｖｏ１．２９Ｎｏ．９　Ｓｃｐ．２０１３　

求解介质中磁化电流的方法探究　

路俊哲　

（新疆师范大学　物理与电子工程学院，新疆鸟鲁木齐８３００５４）　

摘要：本文针对具有对称性较高、磁化电流分布比较容易确定的问题，总结和讨论一种计算磁化电流的方法：借助此方　

法求解几类典型的、载有恒定电流的磁场中磁化电流；总结出此方法的解题步骤，探究让学生更少的使用和记忆物理公式而　

更多地考虑和理解物理本质的一种解决问题的思路．　

关键词：磁化电流；安培环路定理；磁感应强度；磁场强度　

中图分类号：Ｏ４４１．２　文献标识码：Ａ　文章编号：１６７３—２６０Ｘ（２０１３）０９—００１０—０２　

在电磁理论中，研究介质的磁化是非常重要的，也有很　多学者对介质磁化电流进行了深入的研究０－ｆ１．所谓磁化电流　只是一种等效电流，是大量分子磁效应的一种表示，磁化电　流的分布反映着介质整体的磁化状态，因此，磁介质的磁化　电流与磁化强度密切有关．一般来说，磁介质内任一曲面Ｓ　的磁化电流　ｑ　为：　

…　ＩＭ＝｝Ｍ。ｄｌ　｝　（１）　Ｊ　ｌ　

上式表示磁介质中任一曲面ｓ的磁化电流Ｉ等于磁化　

强度Ｍ沿这曲面的边线Ｌ的积分，即磁化强度的环流．由此　

可知，要计算介质在外磁场作用下所产生的磁化电流的大　小，可直接按照磁化电流的定义求得．而要由定义式解磁化　

电流必须先求出磁化强度Ｍ，因为磁化强度Ｍ是描述介质磁　

化程度的物理量，其定义为单位体积内分子磁矩的矢量和，　是由各分子磁矩的大小和排列情况的统计平均结果所决　定，故磁化强度与介质的磁感强度有关，对于线性非铁磁性　

物质，磁化强度Ｍ与磁感强度Ｂ成正比：　

丽：　巨　（２）　

其中比例系数ｘ　称为磁化率．于是通过（２）式求得磁化　

强度Ｍ代入磁化电流的定义式即可求得磁化电流．这就是求　解磁化电流的第一种方法．本文将介绍另外一种求解介质中　磁化电流的方法，并利用这两种方法分别求解几类典型的、　载有恒定电流导线的磁场中磁化电流，通过求解进行对比　研究和总结．　１　另一种求解磁化电流的方法　这种方法在原理上与文献【ｌ　０］中求解关于导体中电介　

磁化电流不确定度评定

磁化电流不确定度评定

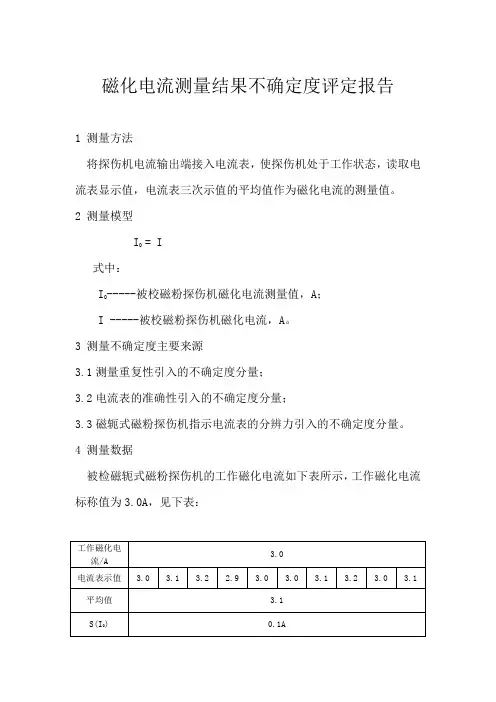

磁化电流测量结果不确定度评定报告

1 测量方法

将探伤机电流输出端接入电流表，使探伤机处于工作状态，读取电流表显示值，电流表三次示值的平均值作为磁化电流的测量值。

2 测量模型

I0 = I

式中：

I0-----被校磁粉探伤机磁化电流测量值，A；

I -----被校磁粉探伤机磁化电流，A。

3 测量不确定度主要来源

3.1测量重复性引入的不确定度分量；

3.2电流表的准确性引入的不确定度分量；

3.3磁轭式磁粉探伤机指示电流表的分辨力引入的不确定度分量。

4 测量数据

被检磁轭式磁粉探伤机的工作磁化电流如下表所示，工作磁化电流标称值为3.0A，见下表：

工作磁化电流/A 3.0

电流表示值 3.0 3.1 3.2 2.9 3.0 3.0 3.1 3.2 3.0 3.1

平均值 3.1

S(I0) 0.1A 第1页 共2页 5 标准不确定度分量的评定

5.1测量重复性引入的不确定度分量

实际测量时，取测量三次的平均值作为测量结果，因此：

u1(I0)=

=

= 0.06A

5.2 电流表的准确性引入的不确定度分量

电流表引入的不确定度分量应采用B类方法进行评定。根据电流表说明书指标查得，交流电流3.0A的最大允许误差为：±（1.5%R+3d）,分辨力为0.1A，则误差极值：（0.015×3.0A+0.3A）= 0.345A，电流表引入的不确定度在±0.345A区间内服从均匀分布，则：

u2(I0)=

＝ 0.199A

5.3 磁轭式磁粉探伤机指示电流表的分辨力引入的不确定度分量

磁粉探伤机的电流表为指针式，在上述测量的3.0A点, 分辨力为0.1A，估计入视觉的分辨力为分度值的 ，则读数误差为 =0.05A，分辨力的不确定度服从均匀分布，则：

u3(I0)=

＝ 0.014A

6 计算合成标准不确定度

电流计算公式

电流计算公式

第 1 页 共 5 页 1

各种电机额定电流的计算

1、电机电流计算：

对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压

对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流

当电机星接时：线电流＝相电流；线电压＝根号3相电压。 三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏

当电机角接时：线电流＝根号3相电流；线电压＝相电压。 绕组是直接接380的，导线的电流是两个绕组电流的矢量之和

功率计算公式 p=根号三UI乘功率因数 是对的

用一个钳式电流表卡在A B C任意一个线上测到都是线电流

三相的计算公式：

P＝1.732×U×I×cosφ

(功率因数：阻性负载＝1，感性负载≈0.7～0.85之间，P＝功率：W)

单相的计算公式：

P＝U×I×cosφ

空开选择应根据负载电流，空开容量比负载电流大20～30%附近。

啊，公式是通用的：

P＝1.732×IU×功率因数×效率（三相的）

单相的不乘1.732（根号3）

空开的选择一般选总体额定电流的1.2-1.5倍即可。

经验公式为：

380V电压,每千瓦2A,

660V电压,每千瓦1.2A,

3000V电压,4千瓦1A,

6000V电压,8千瓦1A。

3KW以上，电流=2*功率；3KW及以下电流=2.5*功率

2功率因数（用有功电量除以无功电量，求反正切值后再求正弦值）

功率因数cosΦ=cosarctg(无功电量/有功电量）

视在功率S

有功功率P

无功功率Q

功率因数cos＠（符号打不出来用＠代替一下）

视在功率S＝（有功功率P的平方＋无功功率Q 的平方） 再开平方

而功率因数cos＠＝有功功率P／视在功率S

磁粉检测磁化规范

磁粉检测磁化规范

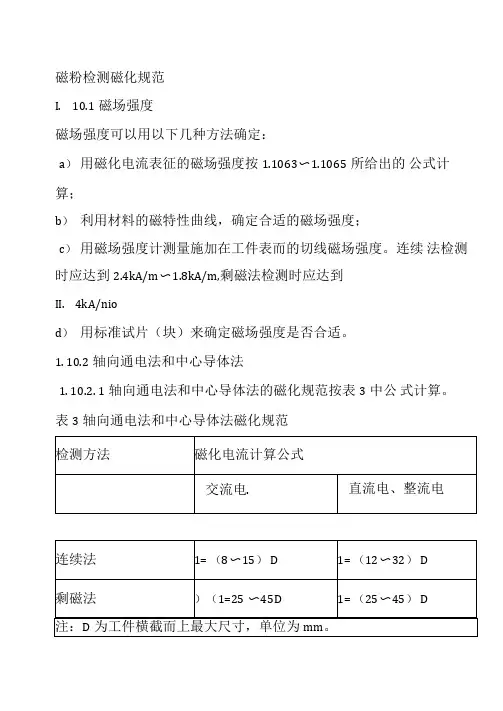

磁粉检测磁化规范
