徕卡技术参数

·４２·　垦　坌　堂生箜！塑　

徕卡ＤＮＡ０３高精度数字水准测量技术　

张志勇　倪涵　（１．嘉兴市规划设计研究院嘉兴３１４００１；２．上海徕卡软件开发中心上海２０００００）　摘要本文介绍了徕卡ＤＮＡ０３高精度数字水准仪的原理及应用程序，并对仪器进行了野外精度测试，并得出徕卡　ＤＮＡ０３数字水准仪的实测样本精度。　关键词数字水准仪精度测试　数字水准测量技术是继全站仪、ＧＰＳ之后，常规　数字化测量技术的又一里程碑。徕卡测量系统公　司（Ｌｅｉｃａ　Ｇｅ（￣ｙｓｔｅｍｓ　Ｌｔｄ．）的前身瑞士威特厂（ＷＩＬＤ）　于１９９０年在世界上率先推出了数字水准仪ＮＡ２０００　系列，２００２年５月徕卡公司又向中国市场投放的新　型数字水准仪ＤＮＡ０３。该仪器极具特色，测量性能　佳，中文菜单显示，操作方便，符合中国国家水准测　量规范，增加了数据加密、间歇测量等功能。本文　对徕卡ＤＮＡ０３高精度数字水准仪的原理进行了阐　述，介绍了ＤＮＡ０３数字水准仪的主要特点及应用程　序，通过对仪器进行野外精度测试，说明徕卡　ＤＮＡ０３数字水准仪完全适用于国家一、二等精密水　准测量。　１　ＤＮＡ０３数字水准仪的基本测量原理　数字水准仪又称电子水准仪，是在自动安平水　准仪的基础上发展起来的，它融光机电技术、图象　处理技术、计算机技术于一体，能自动采集数据和　信息处理，从而实现了水准测量的自动化。　数字水准仪的水准标尺采用条形码分划，代替　人们眼睛读数的是光电二极管阵列（ＣＣＤ探测器）。　在水准测量中，仪器完成照准调焦之后，条形码的　影像通过一个分光器，将光线分为两柬，一束转射　到ＣＣＤ探测器上，供电子读数；另一束转射到观测　望远镜的分划板上，供目视观测。徕卡的ＤＮＡ０３数　字水准仪采用相关法测量原理，通过将储存在仪器　内的基准码与光电二管阵列的图像信号进行比较　和相关计算来获取标尺高和视距读数。图１—１左　边为徕卡条形码尺，其中标尺影像的下面是望远镜　照准后截取的伪随机码片段。该伪随机码的片段　成像在ＣＣＤ探测器上后，被ＣＣＤ探测器转换成电　讯号，即为测量信号。该信号在数字水准仪中与事　先已存储好的代表水准标尺标准伪随机码的参考　信号进行比较，这就是相关过程，称为相关。在实　际影像处理时，先将测量信号与标尺底部的参考信　号对齐，发现不相同，然后往上移动一个步距（基本　码宽），再比较，直到两码相同为止，或说两信号相　同为止，读数就可以确定。如图１—１中标尺读数相　当于０．１１６ｍ。但移动一个基本码宽来进行比较的　精度是不够的，只能得到粗读数，并称之为粗相关。　再在粗读数上下选取一定范围，细化步距，进行精　相关，就可以得到精度足够的读数。　同时，随着标尺到仪器的距离不同，条形码在　ＣＣＤ探测器上成像的“宽窄”也将不同，随之电讯号　的“宽窄”也将改变，这样引起上述相关的困难。徕　卡ＤＮＡ０３数字水准仪采用二维相关法来解决，也就　是根据精度要求以一定步距改变仪器内部参考信　号的“宽窄”与ＣＣＤ探测器采集到的测量信号相比　较。如果没有相同的两信号，则再改变参考信号的　“宽窄”，再次进行一维相关，直到的信号相同为止，　可以确定读数。参考信号的“宽窄”与视距是对应　的，而“宽窄”相同的两信号相比较是求视距的过　程。因此，二维相关之后标尺读数和视距就可以精　确算出。　仪器的内部影像处理是这样实现的，二维相关　首先在标尺条形码影像上先确定一个待定点，称之　为目标点，以此待定点为中心选取ｍ×ｎ个像素的　

技术标准--配电箱（柜）技术规格书

一、总则:

本规格书是招标文件的重要组成部分，内容包括设备／材料的规格和技术要求。投标单位所提供的设备/材料必须符合本规格书的要求。

对投标人所提供设备的要求：设计合理、 固定牢固、安装可靠、所用材料具有足够的强度、并且质量合格且无缺陷。如果投标人所提供的设备具有下述招标人要求之外的装置或功能，须加以注明。

标准

设备/材料应按本规格书规定的标准和规范进行设计及加工。若在设计和加工中应用的某项标准或规范在本规格书中没有规定，则投标单位应详细说明其所采用的标准和规范，并提供该标准或规范的完整中文原件给施工方。只有当其采用的标准和规际公认的、惯用的，且等于或优于本技术规格书的要求时，此标准或规范才可能为施工方所接受。本技术规格书中使用的标准如下：

GB762《电气设备额定电流》

GB1980《电气设备额定频率》

IEC-185《电流互感器》

IEC-186《电压互感器》

GB156《额定电压》

GB4025《指示灯和按钮的颜色》

GB7251-87《低压开关成套设备》

GB4942.2《低压电气外壳防护等级》

GB/T13384《机电产品包装通用技术条件》

GB14048《低压开关设备和控制设备》

2. 附件、备件和消耗品

投标单位须提供保证设备在质保期内正常运转所必需的附件、备件、工具和消耗品等，在投标书中列出清单，提供名称、用途和制造厂。

3.安装、调试与试运行

1)厂家应派有经验的技术人员到现场进行指导安装和调试，直到设备正常运行。

2)厂家应无条件提供全部安装、调试过程中所需的特殊工具，润滑剂和易损件，并配有专用仪器仪表。

3)生产厂家应在现场对设备进行调试和试运行，以检验其设计制作操作性和功能等方面的情况。

4)设备安装完毕，应在施工方工程师的监督下进行试运行前的测试，以证明其可以进行试运行。

试运行应在施工方工程师监督下进行，内容如下：

进行设备的所有功能性运行。

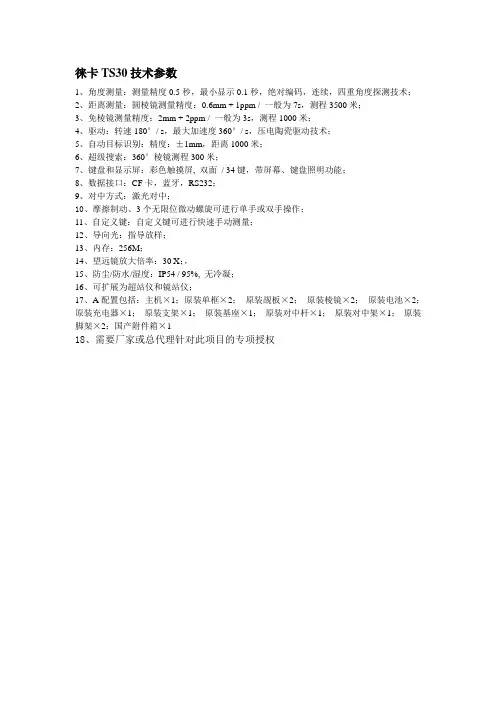

徕卡TS30技术参数

1、角度测量：测量精度0.5秒，最小显示0.1秒，绝对编码，连续，四重角度探测技术；

2、距离测量：圆棱镜测量精度：0.6mm + 1ppm / 一般为7s，测程3500米；

3、免棱镜测量精度：2mm + 2ppm / 一般为3s，测程1000米；

4、驱动：转速180°/ s，最大加速度360°/ s，压电陶瓷驱动技术；

5、自动目标识别：精度：±1mm，距离1000米；

6、超级搜索：360°棱镜测程300米；

7、键盘和显示屏：彩色触摸屏, 双面 / 34键，带屏幕、键盘照明功能；

8、数据接口：CF卡，蓝牙，RS232；

9、对中方式：激光对中；

10、摩擦制动、3个无限位微动螺旋可进行单手或双手操作；

11、自定义键：自定义键可进行快速手动测量；

12、导向光：指导放样；

13、内存：256M；

14、望远镜放大倍率：30 X；，

15、防尘/防水/湿度：IP54 / 95%, 无冷凝；

16、可扩展为超站仪和镜站仪；

17、A配置包括：主机×1；原装单框×2； 原装觇板×2； 原装棱镜×2； 原装电池×2；

原装充电器×1； 原装支架×1； 原装基座×1； 原装对中杆×1； 原装对中架×1； 原装脚架×2；国产附件箱×1

18、需要厂家或总代理针对此项目的专项授权

一．徕卡全站仪TS06

技术参数：

距离测量

圆棱镜测程（GPR1） 3500m

反射片（60mm×60mm） 250m

精度/测量时间（标准偏差ISO-17123-4） 标准：1.5mm + 2×10-6D / 2.4s ，快速：3mm + 2×10-6D / 0.8s，跟踪：3mm + 2×10-6D / ＜0.15s

导向光（选配）

工作范围（一般气象条件） 5m - 150m

定向精度100m处： 5cm

综合数据

望远镜

放大倍数30×

分辨率3″

视场1˚30′，100m处：2.7m

调焦范围1.7m至无穷远

十字丝可照明，5级亮度可调节

键盘和显示屏

显示屏图形化显示，160×280像素，5级亮度可调节

键盘字母数字键盘

操作系统 Windows CE 5.0 Core

激光对点器

类型激光点，5级亮度可调节

对中精度1.5m处：1.5mm

电池

类型锂电池

操作时间[2] 一般为20小时

重量

全站仪（包括GEB211和基座） 5.1kg

环境指标

工作温度范围-20℃到+50℃（-4˚F到+122˚F）

极地耐低温型-35℃到+50℃（-31˚F到+122˚F）（可定制）

防尘/防水 （IEC60529） IP55

湿度95%，无冷凝

无棱镜距离测量

测程（90%反射率）

FlexPoint 30m

PinPoint - Power ＞400m

PinPoint - Ultra ＞1000m

精度/测量时间[1]（标准偏差ISO-17123-4） 2mm + 2×10-6D / 3s

激光点大小30m处：约7mm×10mm，50m处：约8mm×20mm，250m处：约30mm×55mm

数据存储/通讯

可扩展内存最大：100000固定点，最大：60000测量点

USB存储棒1G ，传输时间1000点 / 秒

接口串口（波特率从1200到115200），标准USB和Mini USB，无线蓝牙
