强磁开关原理

磁吸触屏笔的原理

磁吸触屏笔主要利用电磁原理实现笔尖的吸附功能。其结构主要包括:

1.笔尖部位:笔尖一般包覆有一层铁质薄膜。

2.笔杆内部:设有一个微型的永磁体,产生周围磁场。

3.开关按钮:控制电磁线圈的通断。

工作原理是:

当开关按下时,电流通过线圈,周围产生磁场。该磁场与永磁体磁场叠加,聚集在笔尖处。笔尖附近的磁感应强度大大增加。

当笔尖接近设备屏幕时,屏幕发出的磁场作用下,笔尖会产生磁吸力,被吸附在屏幕上。关闭开关时磁场消失,笔尖脱离屏幕。

通过控制线圈通电时间的长短,可以实现笔尖的吸附和脱离。使用户实现屏幕的准确定位和操作控制。

具体设计中还需要考虑笔尖的强磁控制、电路结构、导磁材料选择等,来优化磁吸触屏笔的性能。

开关电源原理与设计开关变压器的工作原理

2-1-1.开关变压器的工作原理

 开关变压器一般都是工作于开关状态;当输入电压为直流脉冲电压时，称为

单极性脉冲输入，如单激式变压器开关电源;当输入电压为交流脉冲电压时，

称为双极性脉冲输入，如双激式变压器开关电源;因此，开关变压器也可以称

为脉冲变压器，因为其输入电压是一序列脉冲;不过要真正较量起来的时候，

开关变压器与脉冲变压器在工作原理上还是有区别的，因为开关变压器还分

正、反激输出，这一点后面还将详细说明。 设开关变压器铁芯的截面为S，当幅度为U、宽度为τ的矩形脉冲电压施

加到开关变压器的初级线圈上时，在开关变压器的初级线圈中就有励磁电流

流过;同时，在开关变压器的铁芯中就会产生磁场，变压器的铁芯就会被磁化，

在磁场强度为H的磁场作用下又会产生磁通密度为B的磁力线通量，简称磁

通，用“Φ ”表示;磁通密度B或磁通Φ受磁场强度H的作用而发生变化的过

程，称为磁化过程。所谓的励磁电流，就是让变压器铁芯充磁和消磁的电流。

 根据法拉第电磁感应定理，电感线圈中的磁场或磁通密度发生变化时，将

在线圈中产生感应电动势;线圈中感应电动势为： U=NdΦ/dt=NS*dB/dt (2-4)

 式中，N为开关变压器的初级线圈的匝数; Φ为变压器铁芯的磁通量;B为

变压器铁芯的磁感应强度或磁通密度平均值。 这里引进磁通密度平均值的概念，是因为变压器铁芯中的磁通并不是均匀

分布，磁通密度与铁芯或铁芯截面上的磁通实际分布有关。因此，在分析诸

如变压器的某些宏观特性的时候，有时需要使用平均值的概念，以便处理问

- 1 - Date: 2013-4-18

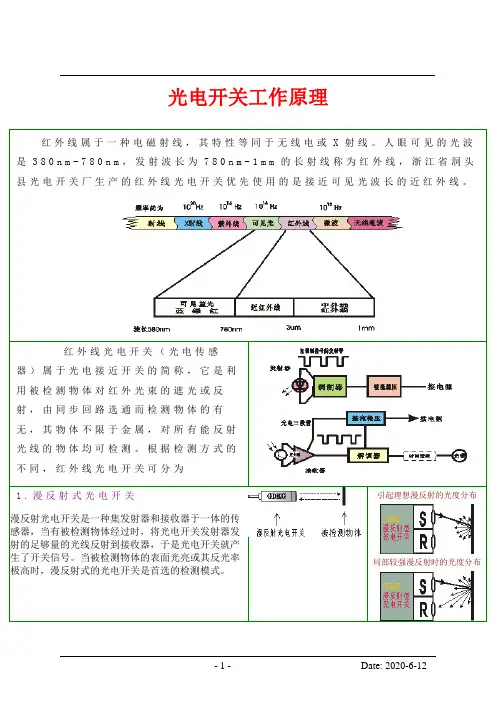

光电开关工作原理

红外线属于一种电磁射线，其特性等同于无线电或X射线。人眼可见的光波是380nm-780nm，发射波长为780nm-1mm的长射线称为红外线，浙江省洞头县光电开关厂生产的红外线光电开关优先使用的是接近可见光波长的近红外线。

红外线光电开关（光电传感器）属于光电接近开关的简称，它是利用被检测物体对红外光束的遮光或反射，由同步回路选通而检测物体的有无，其物体不限于金属，对所有能反射光线的物体均可检测。根据检测方式的不同，红外线光电开关可分为

1.漫反射式光电开关

漫反射光电开关是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。 引起理想漫反射的光度分布

局部较强漫反射时的光度分布

- 2 - Date: 2013-4-18

2.镜反射式光电开关

镜反射式光电开关亦是集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜，反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

3.对射式光电开关

对射式光电开关包含在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器。当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。当检测物体是不透明时，对射式光电开关是最可靠的检测模式。

光电开关工作原理 （返回）

电感式接近开关

电容式接近开关

红外线光电开关 位移传感器 霍尔开关

磁性开关

光电开关工作原理 型号说明 术语解释 接线图号 常用发射镜 应用图例 注意事项

红外线属于一种电磁射线，其特性等同于无线电或X射线。人眼可见的光波是380nm-780nm，发射波长为780nm-1mm的长射线称为红外线，浙江省洞头县光电开关厂生产的红外线光电开关优先使用的是接近可见光波长的近红外线。

红外线光电开关（光电传感器）属于光电接近开关的简称，它是利用被检测物体对红外光束的遮光或反射，由同步回路选通而检测物体的有无，其物体不限于金属，对所有能反射光线的物体均可检测。根据检测方式的不同，红外线光电开关可分为 1.漫反射式光电开关

漫反射光电开关是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。 引起理想漫反射的光度分布

局部较强漫反射时的光度分布

2.镜反射式光电开关

镜反射式光电开关亦是集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜，反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

3.对射式光电开关

对射式光电开关包含在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器。当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。当检测物体是不透明时，对射式光电开关是最可靠的检测模式。

4.槽式光电开关

槽式光电开关通常是标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。槽式光电开关比较安全可靠的适合检测高速变化，分辨透明与半透明物体。
