热流体课程实验报告-换热器综合实验

换热器综合实验报告

引言：

换热器是一种常用的热交换设备，用于在流体之间传递热量。本实验旨在通过对换热器的综合实验研究，了解换热器的工作原理、性能参数和影响因素，进一步加深对换热器的理解。

一、实验目的：

1. 理解换热器的基本工作原理；

2. 掌握换热器的性能参数测量方法；

3. 研究换热器的传热特性和影响因素。

二、实验原理：

换热器是通过流体之间的热传递实现热能转移的设备。实验中使用的换热器是热交换管式换热器，其主要由壳体、管束和管板等组成。热能通过壳体内外流体的对流传热和管内外流体的对流传热实现。

三、实验步骤：

1. 准备工作，检查实验设备和仪器的完好性，准备实验所需的流体和试样；

2. 流量测量，通过流量计测量进出口流体的流量；

3. 温度测量，使用温度计或热电偶测量进出口流体的温度；

4. 压力测量，使用压力计测量进出口流体的压力；

5. 数据记录，记录实验过程中的各项数据，包括流量、温度和压力等；

6. 分析数据，根据实验数据进行计算和分析，得出换热器的性能参数和传热特性；

7. 结果总结，总结实验结果，分析影响换热器性能的因素。

四、实验结果与讨论：

根据实验数据计算得出的换热器性能参数包括传热系数、热效率和压降等。通过对这些参数的分析，可以评估换热器的性能和效果。同时，还可以研究不同操作条件对换热器性能的影响，如流体流量、温度差和管束结构等。

五、实验结论：

通过本次实验，我们对换热器的工作原理、性能参数和影响因素有了更深入的了解。换热器是一种常用的热交换设备，广泛应用于工业生产和能源领域。在实际应用中，我们需要根据具体的工艺要求和条件选择合适的换热器，并优化其操作参数，以达到最佳的热传递效果。

六、实验总结：

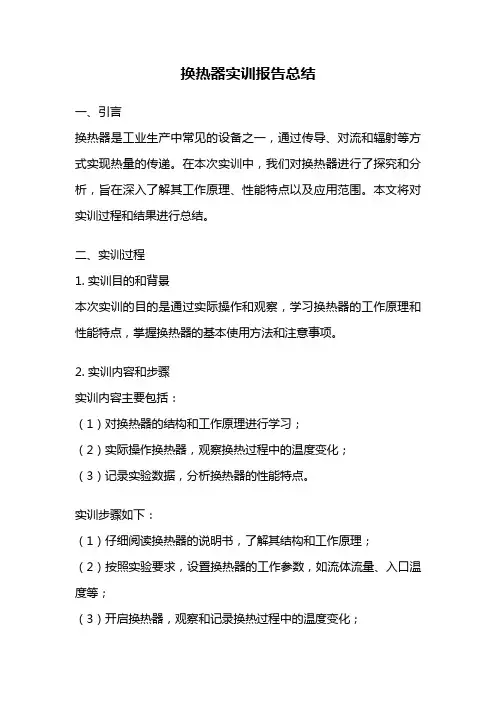

换热器实训报告总结

一、引言

换热器是工业生产中常见的设备之一，通过传导、对流和辐射等方式实现热量的传递。在本次实训中，我们对换热器进行了探究和分析，旨在深入了解其工作原理、性能特点以及应用范围。本文将对实训过程和结果进行总结。

二、实训过程

1. 实训目的和背景

本次实训的目的是通过实际操作和观察，学习换热器的工作原理和性能特点，掌握换热器的基本使用方法和注意事项。

2. 实训内容和步骤

实训内容主要包括：

（1）对换热器的结构和工作原理进行学习；

（2）实际操作换热器，观察换热过程中的温度变化；

（3）记录实验数据，分析换热器的性能特点。

实训步骤如下：

（1）仔细阅读换热器的说明书，了解其结构和工作原理；

（2）按照实验要求，设置换热器的工作参数，如流体流量、入口温度等；

（3）开启换热器，观察和记录换热过程中的温度变化； （4）根据实验数据，分析换热器的性能特点，如换热效率、温度均匀度等。

三、实训结果

通过本次实训，我们获得了以下实验结果：

1. 温度变化规律

在换热过程中，流体的温度会逐渐升高或降低，达到稳定状态后保持一定的温度差。通过观察实验数据，我们可以得出不同工况下的温度变化规律。

2. 换热效率

换热效率是衡量换热器性能的重要指标之一。根据实验数据的分析，我们可以计算出换热器的换热效率，并与理论值进行对比。

3. 温度均匀度

温度均匀度是指流体在换热过程中温度分布的均匀程度。通过观察实验数据，我们可以评估换热器的温度均匀度，并分析其影响因素。

四、实训心得

通过本次实训，我们对换热器有了更深入的了解，并掌握了实际操作的技巧。同时，我们还发现了一些问题和改进的方向：

1. 实验数据的准确性和可靠性对结果的影响较大，需要注意实验的操作规范和数据记录的准确性。

2. 换热器的性能特点与流体性质、工作参数等因素有关，需要进一步研究和分析。

本次实训对我们的专业知识和实践能力有了一定的提升，也为我们今后的学习和工作奠定了基础。我们将继续深入研究换热器领域，不断提升自己的专业水平。

【实验报告1-4】换热器换热性能实验

实验目的：

1、通过实验，了解不同传热面积、传热流量等因素对换热器的换热性能的影响；

2、掌握换热器的使用方法和注意事项；

3、了解热力制冷冷水机组换热器的工作原理及性能特点。

实验原理：

热力制冷冷水机组换热器是将制冷剂从低温区域吸收热量后，通过空气或水对流将热量传递到环境中，从而实现制冷的过程。其中，传递热量的部分即为换热器。

换热器的换热性能主要由以下因素影响：

1、传热面积：换热器传热面积越大，换热器的传热性能越好；

2、传热流量：换热器传热流量越大，换热器的传热性能越好；

3、换热介质：换热介质的热传导率越大，换热器的传热性能越好；

4、壳体结构：壳体结构越紧密，换热器的传热性能越好；

5、流体流速：流体流速越大，换热器的传热性能越好。

实验设备：

本实验采用的设备有：

1、热力制冷冷水机组换热器；

2、流量计、压力表等实验配套设备；

3、水、空气等流体介质。

实验步骤：

1、按照实验要求设置流量和传热面积；

2、开启冷水机组和换热器，保证介质在流动状态；

3、测量水、空气介质的压力和流量，记录数据；

4、根据记录的数据，计算换热器的传热效率。 实验数据处理：

测量完成后，需要对收集到的数据进行处理。首先，计算出实验中所涉及的有关数据，如传热系数、传热效率等。其次，对实验结果进行分析，找出影响换热器换热性能的因素，并进行总结。

实验注意事项：

1、在使用换热器时，需要事先清洗干净；

2、在设定流量和传热面积时，应注意范围不能超过实验设备的最大限度；

3、实验过程中，应注意观察实验设备是否正常运行，防止出现故障；

4、测量时应精确记录实验数据，避免误差；

换热器性能综合测试实验

....

第一章实验装置说明

第一节系统概述

一、装置概述

目前我国传热元件的结构形式繁多，其换热性能差异较大，在合理选用和设计换热器的过程中，传热系数是度量其性能好坏的重要指标。本装置通过以应用较为广泛的间壁式换热器（共有套管式换热器、螺旋板式换热器、列管式换热器和钎焊板式换热器四种）为实验对象，对其传热性能进行测试。。

二、系统特点

1.采用四种不同结构的换热器（分别为套管式换热器、螺旋板式换热器、列管式换热器和钎焊板式换热器）作为实验对象，对其进行性能测量。

2.实验装置可测定换热器总的传热系数、对数传热温差和热平衡误差等，并能根据不同的换热器对传热情况和性能进行比较分析。

3.实验装置采用工业现场的真实换热器部件，与实际应用接轨。

三、技术性能

1.输入电源：三相五线制AC380V±10%50Hz

2.工作环境：温度-10℃～+40℃；相对湿度＜85%(25℃)；海拔＜4000m 3.装置容量：＜4kVA

4.套管式换热器：换热面积0.14m2

5.螺旋板式换换热器：换热面积1m2

6.列管式换热器：换热面积0.5m2

7.钎焊板式换热器：0.144m2

8.电加热器总功率：＜3.5kW

9.安全保护：设有电流型漏电保护、接地保护，安全符合国家标准。

四、系统配置

1.被控对象系统：主要由不锈钢钢架、热水箱、热水泵、冷水箱、冷水泵、涡轮流量计、PT100温度传感器、板式换热器、列管式换热器、套管式换热器、螺旋板式换热器、冷凝器、电加热棒、电磁阀、电动球阀、黄铜闸阀以及管道管件等。

2.控制系统：主要由电源控制箱、漏电保护器、温度控制仪、流量显示仪、调压模块、开关电源以及开关指示灯等。

第二节换热器的认识

一、换热器的形式

能使热流体向冷流体传递热量，满足工艺要求的装置称为换热器。换热器的形式有很多，用.....

....

途也很广泛。诸如为高炉炼铁提供热风的热风炉，就是一座大型蓄热式土换热器；热电厂锅炉上的高温过热器是以辐射为主的高温换热器，而省煤器是以对流为主的交叉流换热器；冶金工厂安装在高温烟道中的热回收装置常用片状管式、波纹管式、插件式等型式换热器；制冷系统上的冷凝器、蒸发器属于有相变流体的换热器，这类换热器无所谓顺流或逆流；燃机的冷却水箱属于交叉流间壁式换热器的一种。
