地热地面浇筑施工技术交底

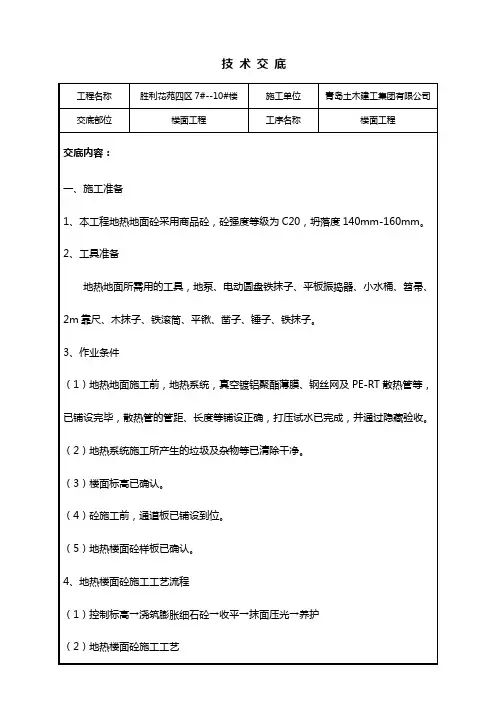

技 术 交 底

工程名称 胜利花苑四区7#--10#楼 施工单位 青岛土木建工集团有限公司

交底部位 楼面工程 工序名称 楼面工程

交底内容：

一、施工准备

1、本工程地热地面砼采用商品砼，砼强度等级为C20，坍落度140mm-160mm。

2、工具准备

地热地面所需用的工具，地泵、电动圆盘铁抹子、平板振捣器、小水桶、笤帚、2m靠尺、木抹子、铁滚筒、平锹、凿子、锤子、铁抹子。

3、作业条件

（1）地热地面施工前，地热系统，真空镀铝聚酯薄膜、钢丝网及PE-RT散热管等，已铺设完毕，散热管的管距、长度等铺设正确，打压试水已完成，并通过隐藏验收。

（2）地热系统施工所产生的垃圾及杂物等已清除干净。

（3）楼面标高已确认。

（4）砼施工前，通道板已铺设到位。

（5）地热楼面砼样板已确认。

4、地热楼面砼施工工艺流程

（1）控制标高→浇筑膨胀细石砼→收平→抹面压光→养护

（2）地热楼面砼施工工艺

1、找标高、弹面层水平线，根据墙面上已有的+50cm水平标高线，量测出地面面层的水平线，弹在四周墙面上，并要与房间以外的楼道、楼梯平台、踏步的标高相呼应，贯通一致。

2、浇筑细石混凝土

面层细石混凝土铺设，将细石混凝土铺抹到基层上，紧接着用2m长刮杠顺着标筋刮平，然后用滚筒往返、纵横滚压，如有凹处用同配合比混凝土填平，直到面层出现泌水现象。

3、抹面层、压光

（1）当面层灰面吸水后，用木抹子用力搓打、抹平，使面层达到结合紧密。

（2）第一遍抹压，用铁抹子轻轻抹压一遍直到出浆为止。

（3）第二遍抹压，当面层砂浆初凝后，面层上有脚印但走上去不下陷时，用铁抹子先将边角处用遍抹压，把凹坑、砂眼填实抹平，不得漏压。大面积采用电动铁抹子，电动磨光机，电动铁抹子磨光顺序从房间里向外退，逐行从一端向另一端进行，每行搭接200mm左右，并表面打成光面。卫生间采用铁抹子压光，以便做防水。卫生间、厨房及入户门门口与室内地面 有高低错台处须切直，且错台不得超过各门口墙面。错台垂直面用抹子收光方便下一步的防水施工。 技 术 交 底

地暖工程施工技术交底

一、工程概述

本次地暖工程施工旨在为_____项目提供高效、舒适的室内采暖系统。施工范围包括_____栋建筑物，共计_____平方米。地暖系统采用_____管材，热源为_____。

二、施工准备

1、 技术准备

施工前，技术人员应熟悉施工图纸和相关技术规范，制定详细的施工方案。

对施工班组进行技术交底，明确施工工艺和质量要求。

2、 材料准备

地暖管材：选用符合国家标准的_____管材，规格为_____，确保管材质量合格，具备相应的检测报告。

保温材料：采用_____保温板，厚度为_____mm，密度不小于_____kg/m³，导热系数不大于_____W/（m·K)。

分集水器：选用_____品牌的分集水器，材质为_____，具备调节流量和温度的功能。 辅助材料：包括边界保温条、反射膜、卡钉等，应符合相关标准要求。

3、 施工机具准备

配备专用的地暖施工工具，如卡丁枪、剪刀、扳手、水平仪等。

检查施工机具的性能和安全性，确保正常使用。

4、 作业条件准备

室内地面基层应平整、干燥、无杂物，平整度误差不超过_____mm。

卫生间、厨房等有防水要求的房间，应提前完成防水层施工，并验收合格。

室内门窗安装完毕，具备封闭施工条件。

三、施工工艺流程

1、 基层处理

清理地面基层的灰尘、杂物，确保基层干净整洁。

对不平整的地面进行找平处理，可采用水泥砂浆或自流平材料。

2、 铺设保温板

将保温板平铺在地面基层上，板与板之间应紧密拼接，不得有缝隙。

保温板铺设应平整，偏差不超过_____mm。

3、 铺设反射膜 在保温板上铺设反射膜，反射膜应平整、无褶皱，搭接宽度不小于_____mm。

4、 铺设地暖管

按照设计图纸的要求，确定地暖管的铺设间距和走向。

用卡丁将地暖管固定在反射膜上，卡丁间距不大于_____mm。

地暖管弯曲半径不应小于管材外径的_____倍，不得出现死折。

第1篇

一、 编制依据

1. 《建筑工程施工质量验收统一标准》GB 50300-2013

2. 《地暖工程技术规范》GB 50411-2018

3. 《建筑给排水及采暖工程施工质量验收规范》GB 50242-2002

4. 本工程的设计文件及相关图纸

二、 工程概况

本工程为（项目名称），位于（地址），总建筑面积约（面积），采用地暖系统进行供暖。地暖系统由加热盘管、保温层、绝热层、保护层等组成。

三、 施工准备

1. 材料准备

- 加热盘管：采用PE-Xa交联聚乙烯管，管径（规格），壁厚（厚度）。

- 保温层：采用（材料名称），厚度（厚度）。

- 绝热层：采用（材料名称），厚度（厚度）。

- 保护层：采用（材料名称），厚度（厚度）。

- 其他材料：水泥、砂子、豆石、铁丝网、分集水器等。

2. 机具准备

- 强制式砂浆搅拌机、垂直运输机械、手推车。

- 抹灰工具：水桶、剪子、滚刷、铁锹、木铁抹子、扫帚、手锤、錾子、线包、壁纸刀、拖线板、方尺、靠尺、塞尺、探针、钢尺等。

- 打压设备。

四、 施工工艺流程

1. 施工前准备

- 清理平整地面。 - 铺设给水管及采暖供、回水管，进行打压试验。

- 铺设保温板和铝箔反射膜及铁丝网。

2. 安装加热盘管

- 按设计要求进行布管，确保管道间距均匀，连接牢固。

- 管道安装完成后，进行打压测试，确保无泄漏。

3. 浇筑填充层

- 铺设C15豆石混凝土填充层，厚度（厚度）。

- 填充层浇筑完成后，进行养护。

4. 安装分集水器

- 按设计要求进行分集水器安装，确保连接牢固，阀门开启灵活。

5. 施工验收

- 施工完成后，进行质量验收，确保符合设计要求。

五、 施工质量措施

1. 严格控制材料质量，确保材料合格。

2. 严格按照施工工艺进行施工，确保施工质量。

3. 加强施工过程中的质量控制，及时发现并解决质量问题。

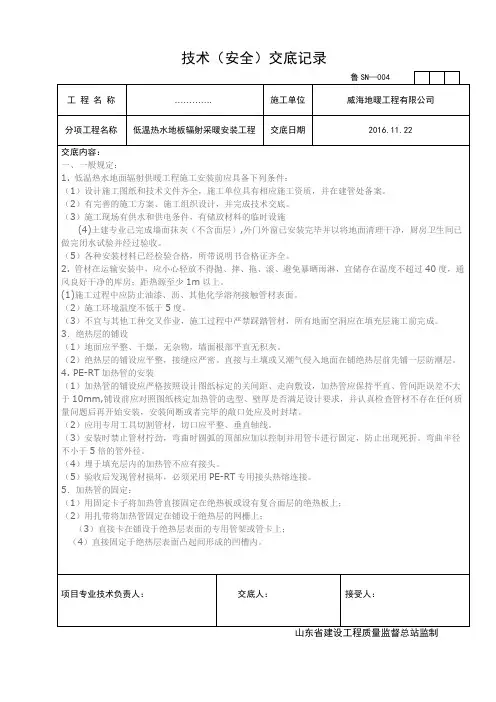

技术（安全）交底记录

工 程 名 称 …………. 施工单位 威海地暖工程有限公司

分项工程名称 低温热水地板辐射采暖安装工程 交底日期 2016.11.22

交底内容：

一、一般规定：

1. 低温热水地面辐射供暖工程施工安装前应具备下列条件：

（1）设计施工图纸和技术文件齐全，施工单位具有相应施工资质，并在建管处备案。

（2）有完善的施工方案、施工组织设计，并完成技术交底。

（3）施工现场有供水和供电条件，有储放材料的临时设施

(4)土建专业已完成墙面抹灰（不含面层）,外门外窗已安装完毕并以将地面清理干净，厨房卫生间已做完闭水试验并经过验收。

（5）各种安装材料已经检验合格，所带说明书合格证齐全。

2. 管材在运输安装中，应小心轻放不得抛、摔、拖、滚、避免暴晒雨淋，宜储存在温度不超过40度，通风良好干净的库房；距热源至少1m以上。

(1)施工过程中应防止油漆、沥、其他化学溶剂接触管材表面。

（2）施工环境温度不低于5度。

（3）不宜与其他工种交叉作业，施工过程中严禁踩踏管材，所有地面空洞应在填充层施工前完成。

3．绝热层的铺设

（1）地面应平整、干燥，无杂物，墙面根部平直无积灰。

（2）绝热层的铺设应平整，接缝应严密。直接与土壤或又潮气侵入地面在铺绝热层前先铺一层防潮层。

4. PE-RT加热管的安装

（1）加热管的铺设应严格按照设计图纸标定的关间距、走向敷设，加热管应保持平直、管间距误差不大于10mm,铺设前应对照图纸核定加热管的选型、壁厚是否满足设计要求，并认真检查管材不存在任何质量问题后再开始安装，安装间断或者完毕的敞口处应及时封堵。

（2）应用专用工具切割管材，切口应平整、垂直轴线。

（3）安装时禁止管材拧劲，弯曲时圆弧的顶部应加以控制并用管卡进行固定，防止出现死折。弯曲半径不小于5倍的管外径。

（4）埋于填充层内的加热管不应有接头。

（5）验收后发现管材损坏，必须采用PE-RT专用接头热熔连接。
