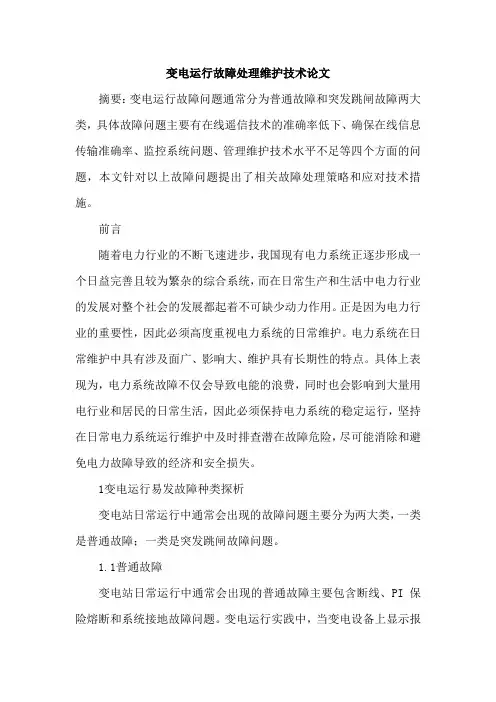

变电运行设备的维护与常见故障的处理技术

变电运行故障处理维护技术论文

摘要：变电运行故障问题通常分为普通故障和突发跳闸故障两大类，具体故障问题主要有在线遥信技术的准确率低下、确保在线信息传输准确率、监控系统问题、管理维护技术水平不足等四个方面的问题，本文针对以上故障问题提出了相关故障处理策略和应对技术措施。

前言

随着电力行业的不断飞速进步，我国现有电力系统正逐步形成一个日益完善且较为繁杂的综合系统，而在日常生产和生活中电力行业的发展对整个社会的发展都起着不可缺少动力作用。正是因为电力行业的重要性，因此必须高度重视电力系统的日常维护。电力系统在日常维护中具有涉及面广、影响大、维护具有长期性的特点。具体上表现为，电力系统故障不仅会导致电能的浪费，同时也会影响到大量用电行业和居民的日常生活，因此必须保持电力系统的稳定运行，坚持在日常电力系统运行维护中及时排查潜在故障危险，尽可能消除和避免电力故障导致的经济和安全损失。

1变电运行易发故障种类探析

变电站日常运行中通常会出现的故障问题主要分为两大类，一类是普通故障；一类是突发跳闸故障问题。

1.1普通故障

变电站日常运行中通常会出现的普通故障主要包含断线、PI保险熔断和系统接地故障问题。变电运行实践中，当变电设备上显示报文或者光字牌时，则表示变电系统运行中出现了普通故障，要准确全面的诊断普通故障出现的位置和具体问题不能单独依靠报文和光字牌，还需要结合变电系统运行的其他异常情况进行整体判断。自动化变电站中变电设备的具体工作原理是：变电运行中出现运行故障问题，电压继电器将和小电流接地系统母线辅助线开口做连接动作，三相平衡时系统开口位置三角电压为0，监控中心变电设备上将会产生报文或者光字牌信息，也即显示变电系统故障。

1.2突发跳闸故障问题

变电站运行中通常会发生的突发跳闸故障主要分为三个类别，它们分别是主变三侧开关跳闸、主变低压侧开关跳闸和线路跳闸三个类别。其中主变三侧开关跳闸又包含主变内部故障和主变差动区故障问题，而主变低压侧开关跳闸又包含开关误动、越级跳闸和母线故障等问题。

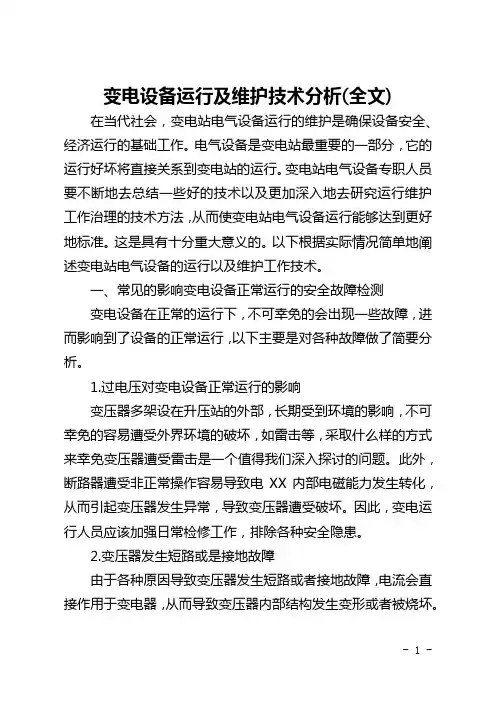

- 1 - 变电设备运行及维护技术分析(全文)

在当代社会，变电站电气设备运行的维护是确保设备安全、经济运行的基础工作。电气设备是变电站最重要的一部分，它的运行好坏将直接关系到变电站的运行。变电站电气设备专职人员要不断地去总结一些好的技术以及更加深入地去研究运行维护工作治理的技术方法，从而使变电站电气设备运行能够达到更好地标准。这是具有十分重大意义的。以下根据实际情况简单地阐述变电站电气设备的运行以及维护工作技术。

一、常见的影响变电设备正常运行的安全故障检测

变电设备在正常的运行下，不可幸免的会出现一些故障，进而影响到了设备的正常运行，以下主要是对各种故障做了简要分析。

1.过电压对变电设备正常运行的影响

变压器多架设在升压站的外部，长期受到环境的影响，不可幸免的容易遭受外界环境的破坏，如雷击等，采取什么样的方式来幸免变压器遭受雷击是一个值得我们深入探讨的问题。此外，断路器遭受非正常操作容易导致电XX内部电磁能力发生转化，从而引起变压器发生异常，导致变压器遭受破坏。因此，变电运行人员应该加强日常检修工作，排除各种安全隐患。

2.变压器发生短路或是接地故障

由于各种原因导致变压器发生短路或者接地故障，电流会直接作用于变电器，从而导致变压器内部结构发生变形或者被烧坏。- 2 - 有效幸免短路或者接地故障的办法是在变压器高低压侧分别安装跌落式熔断器和空气断路器，此设备的安全，能有效切断强大电流对变压器的作用，从而保障变压器的安全。

3.在变电设备出现逐次拉合，会严峻影响到变压器的正常运行，甚至会引起变压器的烧坏。这就需要对变电设备的主变进线侧线路进行检查，对开关与母线之间的线路接地情况进行检查，排除各种故障的可能性，这种事故在变电正常运行的时候时常发生，特别是由于接地电阻不满足要求的情况下，在造成雷电过电流作用下引起跌路保险频繁跳闸，对变电设备的正常运行带来极大影响。

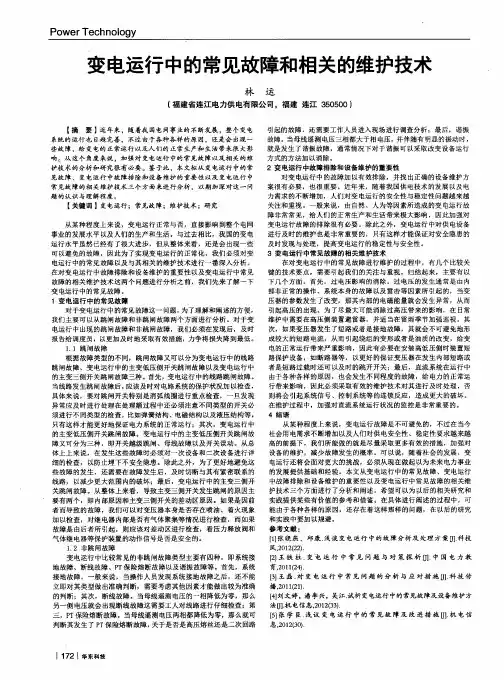

Ｐｏｗｅｒ　Ｔｅｃｈｎｏｌｏｇｙ　变电运行中的常见故障和相关的维护技术　林运　【福建省连江电力供电有限公司。福建连江３５０５００）　【摘要】近年来，随着我国电网事业的不断发展，整个变电　系统的运行也日趋完善，不过由于各种各样的原因，还是会出现一　些故障，给变电的正常运行以及人们的正常生产和生活带来很大影　响。从这个角度来说，加强对变电运行中的常见故障以及相关的维　护技术的分析和研究很有必要。鉴于此，本文拟从变电运行中的常　见故障、变电运行中故障排除和设备维护的重要性以及变电运行中　常见故障的相关维护技术三个方面来进行分析，以期加深对这一问　题的认识与理解程度。　【关键词】变电运行；常见故障；维护技术；研究　从某种程度上来说，变电运行正常与否，直接影响到整个电网　事业的发展水平以及人们的生产和生活。与过去相比，我国的变电　运行水平虽然已经有了很大进步，但从整体来看，还是会出现一些　可以避免的故障，因此为了实现变电运行的正常化，我们必须对变　电运行中的常见故障以及与其相关的维护技术进行一番深入分析。　在对变电运行中故障排除和设备维护的重要性以及变电运行中常见　故障的相关维护技术这两个问题进行分析之前，我们先来了解一下　变电运行中的常见故障。　１变电运行中的常见故障　对于变电运行中的常见故障这一问题，为了理解和阐述的方便，　我们主要可以从跳闸故障和非跳闸故障两个方面进行分析。对于变　电运行中出现的跳闸故障和非跳闸故障，我们必须在发现后，及时　报告给调度员，以更加及时地采取有效措施，力争将损失降到最低。　ｌ＿１跳闸故障　根据故障类型的不同，跳闸故障又可以分为变电运行中的线路　跳闸故障、变电运行中的主变低压侧开关跳闸故障以及变电运行中　的主变三侧开关跳闸故障三种。首先，变电运行中的线路跳闸故障　当线路发生跳闸故障后，应该及时对电路系统的保护状况加以检查，　具体来说，要对跳闸开关特别是消弧线圈进行重点检查，一旦发现　异常应及时进行处理在处理额过程中还必须注意不同类型的开关必　须进行不同类型的检查，比如弹簧结构、电磁结构以及液压结构等，　只有这样才能更好地保证电力系统的正常运行；其次，变电运行中　的主变低压侧开关跳闸故障。变电运行中的主变低压侧开关跳闸故　障又可分为三种，即开关越级跳闸、母线故障以及开关误动。从总　体上上来说，在发生这些故障时必须对一次设备和二次设备进行详　细的检查，以防止埋下不安全隐患。除此之外，为了更好地避免这　些故障的发生，还需要在故障发生后，及时切断与其有紧密联系的　线路，以减少更大范围内的破坏；最后，变电运行中的主变三侧开　关跳闸故障。从整体上来看，导致主变三侧开关发生跳闸的原因主　要有两个，即内部原因和主变三侧开关的差动区原因。如果是因前　者而导致的故障，我们可以对变压器本身是否存在喷油、着火现象　加以检查，对继电器内部是否有气体聚集等情况进行检查，而如果　故障是由后者所引起，则应该对差动区进行检查，看压力释放阀和　气体继电器等保护装置的动作信号是否是安全的。　１．２非跳闸故障　变电运行中比较常见的非跳闸故障类型主要有四种，即系统接　地故障、断线故障、ＰＴ保险熔断故障以及谐振故障等。首先，系统　接地故障。一般来说，当操作人员发现系统接地故障之后，还不能　立即对其类型做出准确判断，需要考虑其他因素才能做出较为准确　的判断；其次，断线故障。当母线遥测电压的一相降低为零，那么　另一侧电压就会出现断线故障这需要工人对线路进行仔细检查；第　三，ＰＴ保险熔断故障。当母线遥测电压两相都降低为零，那么就可　判断其发生了ＰＴ保险熔断故障，关于是否是高压熔丝还是二次回路　１７２　ｌ华东科技　引起的故障，还需要工作人员进入现场进行调查分析；最后，谐振　故障。当母线遥测电压三相都大于相电压，并伴随有明显的振动时，　就是发生了谐振故障，通常情况下对于谐振可以采取改变设备运行　方式的方法加以消除。　２变电运行中故障排除和设备维护的重要性　对变电运行中的故障加以有效排除，并找出正确的设备维护方　案很有必要，也很重要。近年来，随着我国供电技术的发展以及电　力需求的不断增加，人们对变电运行的安全性与稳定性问题越来越　关注和重视。一般来说，由自然、人为等因素所造成的变电运行故　障非常常见，给人们的正常生产和生活带来极大影响，因此加强对　变电运行故障的排除很有必要。除此之外，变电运行中对供电设备　进行及时的维护也是非常重要的，只有这样才能保证对安全隐患的　及时发现与处理，提高变电运行的稳定性与安全性。　３变电运行中常见故障的相关维护技术　在对变电运行中的常见故障进行维护的过程中，有几个比较关　键的技术要点，需要引起我们的关注与重视。归结起来，主要有以　下几个方面。首先，过电压影响的消除。过电压的发生通常是由内　部非正常的操作、系统本身的故障以及雷击等因素所引起的，当变　压器的参数发生了改变，那其内部的电磁能量就会发生异常，从而　引起高压的出现。为了尽最大可能消除过高压带来的影响，在日常　维护中需要在高压侧装置避雷器，并适当在雷雨季节加强巡视。其　次，如果变压器发生了短路或者是接地故障，其就会不可避免地形　成较大的短路电流，从而引起绕组的变形或者是油质的改变，给变　电的正常运行带来严重影响，因此有必要在安装高低压侧时装置短　路保护设备，如断路器等，以更好的保证变压器在发生内部短路或　者是短路过载时还可以及时的跳开开关；最后，直流系统在运行中　由于各种各样的原因，也会发生不同程度的故障，给电力的正常运　行带来影响，因此必须采取有效的维护技术对其进行及时处理，否　则将会引起系统信号、控制系统等的连锁反应，造成更大的破坏。　在维护过程中，加强对直流系统运行状况的监控是非常重要的。　４结语　从某种程度上来说，变电运行故障是不可避免的，不过在当今　社会用电需求不断增加以及人们对供电安全性、稳定性要求越来越　高的前提下，我们所能做的就是尽量采取更多有效的措施，加强对　设备的维护，减少故障发生的概率。可以说，随着社会的发展，变　电运行还将会面对更大的挑战，必须从现在做起以为未来电力事业　的发展提供基础和经验。本文从变电运行中的常见故障、变电运行　中故障排除和设备维护的重要性以及变电运行中常见故障的相关维　护技术三个方面进行了分析和阐述，希望可以为以后的相关研究和　实践提供某些有价值的参考和借鉴。在具体进行阐述的过程中，可　能由于各种各样的原因，还存在着这样那样的问题，在以后的研究　和实践中要加以规避。　参考文献：　…１张晓燕，邱康．浅谈变电运行中的故障分析及处理方案卟科技　风．２０１２（２２）．　『２１王铁柱．变龟运行中常见问题与对策探析卟中国电力教　育，２０１１（２４）．　『３１３王磊．对变电运行中常见问题的分析与应对措施ＩＩ１ｌ科技传　播．２０１１（２１）．　刘文婷，潘李兴，吴江．试析变电运行中的常见故障及设备维护方　法卟机电信息，２０１２（３３）．　【５１张学臣．浅议变电运行中的常见故障及改进措施Ⅱ］．机电信　息，２０１２（３０）．

变电运行过程常见故障及处理措施探析

变电运行情况会直接影响人们的生活与生产活动。相较于以往而言，我国电网变电系统现阶段的运行水平已经取得了较大幅度的提升，但在实际运行过程中，仍存在很多障碍性因素亟待解决。本文以技术层面为研讨视角，对电网运行中频发的常见性故障进行深入分析，以期可以为我国电网单位提供技术借鉴观点，促使变电系统实现正常运行。

一、变电系统在运行过程中的常见性故障

（一）跳闸故障

在变电系统运行过程中，最为常见的故障便是跳闸故障，跳闸故障主要有三种情况，具体为线路跳闸故障、主变低压侧的开关跳闸以及主变三侧的开关跳闸。主变三侧出现开关跳闸故障的主要诱发原因是开关差动区或是内部出现故障。主变低压侧的开关跳闸故障的体现形式有很多，包括，开关越级跳闸、母线故障以及开关误动等，变电运维人员需要针对变电故障类型，采取具有针对性的检查措施予以明确，并采取有效的解决措施，促使变电系统正常运行。如果变电系统的故障属于线路跳闸，变电运维人员应详细检查系统保护状况，如果线路没有问题，则需要检查跳闸开关。如果跳闸开关存有故障，运维人员需要对弹簧结构、电磁结构、液压结构开关等进行分别检测，如果检测结果为正常，可以实施强送点措施恢复电力系统。

（二）非跳闸故障

非跳闸故障的内容涵盖多个方面，例如，系统断线、高压熔丝熔断、铁磁谐振以及系统接地等。一般故障主要的诱发原因是，变电系统运行过程中，母线开口三角接触到继电器。正常情况下，开口三角的电压值为零，不过如果发生非跳闸故障，开口三角的电压值变出发生一定的变化，而其变化幅度与故障类型相关。如果故障类型为铁磁谐振，三相电压中会有一相减弱，另两相增强；如果故障类型是系统接地，三相电压会呈现为一相减弱，两相摆动的现象；如果故障类型是高压熔丝熔断，三相电压则表现为两相电压没有实值，另一相等同于相电压；如果故障类型为线路断线，三相电压便会有一相增强，另两相减弱。

例如，我国某省电力单位的变电系统在运行过程中，出现了非跳闸故障，运维人员为了明确故障类型，便对三相电压进行仔细观察查，发现三相电压间的平衡已被打破，一相电压出现减弱现象，另外两相电压不断左右摆动，是系统接地故障的主要表现。一旦明确故障类型，很快便制定了具有针对性的解决措施，促使变电系统恢复了正常运行。
