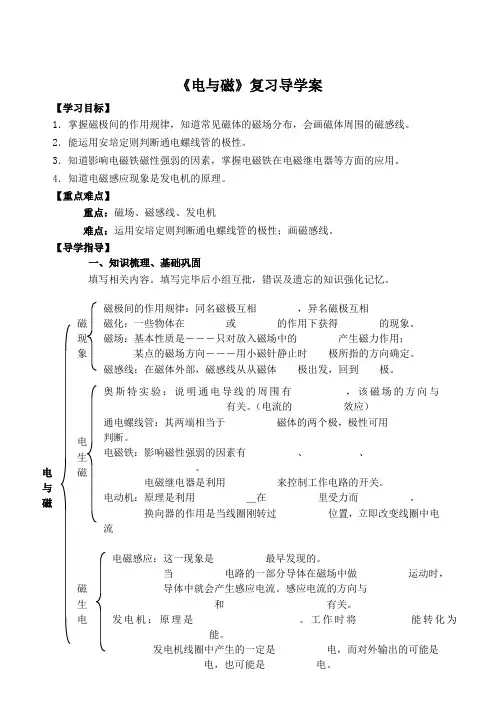

《电与磁》复习导学案
【学习目标】
1．掌握磁极间的作用规律，知道常见磁体的磁场分布，会画磁体周围的磁感线。
2．能运用安培定则判断通电螺线管的极性。
3．知道影响电磁铁磁性强弱的因素，掌握电磁铁在电磁继电器等方面的应用。
4．知道电磁感应现象是发电机的原理。
【重点难点】
重点：磁场、磁感线、发电机
难点：运用安培定则判断通电螺线管的极性；画磁感线。
【导学指导】
一、知识梳理、基础巩固
填写相关内容。填写完毕后小组互批，错误及遗忘的知识强化记忆。
电
与
磁 磁
现
象 磁极间的作用规律：同名磁极互相________，异名磁极互相________
磁化：一些物体在________或________的作用下获得________的现象。
磁场：基本性质是―――只对放入磁场中的________产生磁力作用；
某点的磁场方向―――用小磁针静止时____极所指的方向确定。
磁感线：在磁体外部，磁感线从从磁体____极出发，回到____极。
电生磁 奥斯特实验：说明通电导线的周围有__________，该磁场的方向与__________有关。（电流的__________效应）
通电螺线管：其两端相当于__________磁体的两个极，极性可用__________判断。
电磁铁：影响磁性强弱的因素有__________、__________、__________
__________。
电磁继电器是利用__________来控制工作电路的开关。
电动机：原理是利用__________＿在__________里受力而__________。
换向器的作用是当线圈刚转过__________位置，立即改变线圈中电流
电磁感应：这一现象是__________最早发现的。
当__________电路的一部分导体在磁场中做__________运动时，
导体中就会产生感应电流。感应电流的方向与__________
1 《电与磁》复习导学案
一、基础知识回顾
1、磁现象
（1）磁极：磁体上磁性 的部分叫磁极，任何一个磁体有两个磁极，它们分别叫 （S极）和 （N极）。
（2）磁极间的作用规律: 相互排斥， 相互吸引。
2、磁场
（1）磁场看不见、摸不着，我们可以根据它对放入其中的 产生 的作用来认识它。这里使用的是转换法。磁极间的相互作用是通过 而发生的。
（2）磁场的方向规定：在磁场中的某一点，小磁针静止时 所指的方向。
（3）磁感线：在磁场中画一些有 的曲线。任何一点的曲线方向都跟放在该点的磁针 极所指的方向一致。磁感线都是从磁体的 极出发，回到磁体的 极.
（4）地磁场：磁针指南北是因为受到 的作用。
地磁极：地磁场的北极在地理的 极附近，地磁场的南极在地理的 极附近。
磁偏角：地理的两极和地磁的两极并不重合，这个现象最先由我国宋代的 发现。
3、电生磁
（1）奥斯特实验说明：通电导线的周围存在 ，磁场的方向跟 有关，这种现象称为电流的磁效应。 是世界上第一个发现电与磁之间有联系的人。
（2）通电螺线管的磁场：通电螺线管的磁场和 磁体的磁场一样。其两端的极性
跟 有关。
（3）安培定则：用 握住螺线管，让弯曲四指指向螺线管中 的方向，则大拇指所指的那端就是螺线管的 极。
4、电磁铁
（1）影响电磁铁磁性强弱的因素： 越大，电磁铁的磁性越强； 越多，电磁铁的磁性越强；插入 电磁铁的磁性会更强。
（2）特点：其磁性的有无可由 来控制；其磁场方向可以通过改变 来改变；其磁性强弱与 、 、 有关。
第九章《电与磁》复习课导学案
长葛十三中 谢国军
复习目标：1.认识磁场、磁感线的分布及方向、地磁场。
2.会利用安培定则判断通电螺线管的极性。
3.会改变电磁铁的磁性强弱。
4.了解电磁继电器的应用，扬声器的工作过程。
5.知道电动机的工作原理。
6. 知道发电机的工作原理。
复习要求：认真熟记文本， 独立完成
复习方法：结合实验中的现象，熟记下列重点知识。
一、基本知识回顾
1.磁现象
⑴磁极：磁体上磁性 的部分叫磁极。一个磁极叫 （S极），另一个磁极叫 （N极）。
⑵磁极间的作用规律： 相互排斥， 相互吸引。
2.磁场
⑴磁场看不见、摸不着我们可以根据它对放入其中的 来认识它。这里使用的是转换法。磁极间的相互作用是通过 而发生的。
⑵磁场的方向规定：在磁场中的某一点，小磁针静止时 所指的方向。
⑶磁感线：在磁场中画一些有 的曲线。任何一点的曲线方向都跟放在该点的磁针 极所指的方向一致。磁感线都是从磁体的 极出发，回到磁体的 极，
⑷地磁场：磁针指南北是因为受到 的作用。地磁极：地磁场的北极在地理的 极附近，地磁场的南极在地理的 极附近。磁偏角：地理的两极和地磁的两极并不不重合，这个现象最先由我国宋代的 发现。
3.电生磁
⑴电流的磁效应：:通电导线的周围存在 ，磁场的方向跟 有关，这种现象称为电流的磁效应。 是世界上第一个发现电与磁之间有联系的人。
⑵通电螺线管的磁场：通电螺线管的磁场和 磁体的磁场一样。其两端的极性跟 有关。
⑶安培定则：用 握螺线管，让四指指向螺线管中 的方向，则大拇指所指的那端就是螺线管的 极。
1

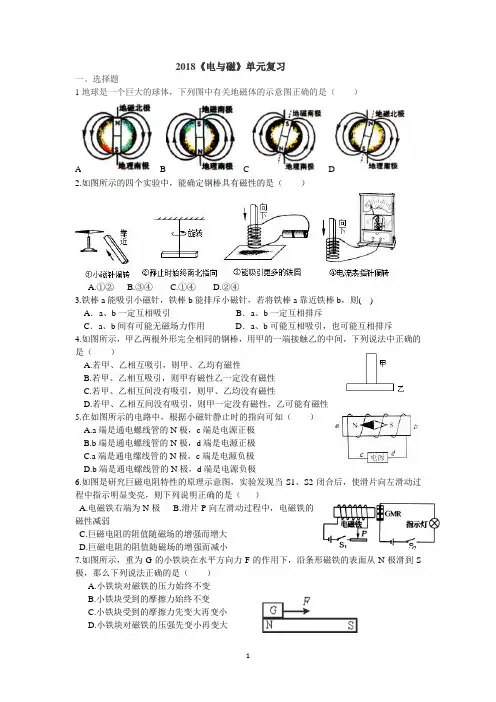

2018《电与磁》单元复习
一、选择题
1地球是一个巨大的球体，下列图中有关地磁体的示意图正确的是（ ）
A B C D
2.如图所示的四个实验中，能确定钢棒具有磁性的是（ ）
A.①② B.③④ C.①④ D.②④
3.铁棒a能吸引小磁针，铁棒b能排斥小磁针，若将铁棒a靠近铁棒b，则( )
A．a、b一定互相吸引 B．a、b一定互相排斥
C．a、b间有可能无磁场力作用 D．a、b可能互相吸引，也可能互相排斥
4.如图所示，甲乙两根外形完全相同的钢棒，用甲的一端接触乙的中间，下列说法中正确的是（ ）
A.若甲、乙相互吸引，则甲、乙均有磁性
B.若甲、乙相互吸引，则甲有磁性乙一定没有磁性
C.若甲、乙相互间没有吸引，则甲、乙均没有磁性
D.若甲、乙相互间没有吸引，则甲一定没有磁性，乙可能有磁性
5.在如图所示的电路中，根据小磁针静止时的指向可知（ ）
A.a端是通电螺线管的N极，c端是电源正极
B.b端是通电螺线管的N极，d端是电源正极
C.a端是通电缧线管的N极，c端是电源负极
D.b端是通电螺线管的N极，d端是电源负极
6.如图是研究巨磁电阻特性的原理示意图，实验发现当S1、S2闭合后，使滑片向左滑动过程中指示明显变亮，则下列说明正确的是（ ）
A.电磁铁右端为N极 B.滑片P向左滑动过程中，电磁铁的磁性减弱
C.巨磁电阻的阻值随磁场的增强而增大
D.巨磁电阻的阻值随磁场的增强而减小
7.如图所示，重为G的小铁块在水平方向力F的作用下，沿条形磁铁的表面从N极滑到S极，那么下列说法正确的是（
）
A.小铁块对磁铁的压力始终不变
B.小铁块受到的摩擦力始终不变
C.小铁块受到的摩擦力先变大再变小
D.小铁块对磁铁的压强先变小再变大 2 8.如图所示，电源电压不变。R为定值电阻，弹簧测力计下端挂一条形磁铁，且与螺线管B在同一竖直线上，将开关S闭合，条形磁铁静止时，测力计的示数为F0，则( )
