曲轴的加工工艺

曲轴的加工工艺流程

曲轴是发动机中重要的零部件之一，它连接连杆和曲轴箱，将连杆的线性运动转换为曲轴的旋转运动，从而驱动发动机工作。曲轴的加工工艺流程主要包括原材料准备、车削加工、钻孔加工、磨削加工、热处理等步骤。

首先，原材料准备是曲轴加工的第一步。常用的曲轴材料有碳钢和合金钢等，通过钢厂的轧钢机进行热轧和冷轧，将钢材加工成圆形或方形的坯料。

接下来是车削加工。将选定好的钢材坯料采用大型车床进行车削，以去除表面的氧化皮和不良部分，得到精确的尺寸和光洁的表面。

然后进行钻孔加工。根据曲轴的设计要求，在车削加工完成后，在曲轴上进行钻孔，用于安装连杆、气门等其他零部件。

接下来是磨削加工。磨削是曲轴加工中非常重要的一步，可以提高曲轴的尺寸精度和表面粗糙度。通过磨床对曲轴进行精密磨削，使得曲轴的直径和散布瓦端面上的径向跳动达到设计要求，并保证曲轴圆度和判错不超过规定的公差标准。

最后是热处理。曲轴需要经过热处理，以提高其硬度和耐磨性能。常用的热处理方法有淬火、回火和表面渗碳等。淬火使曲轴表层产生高硬度，回火能够降低其脆性，表面渗碳则可以增加曲轴的耐磨性。

以上就是曲轴的加工工艺流程。在实际加工过程中，还需要仔细设计工艺路线，选择合适的加工设备和工具，保证每个加工步骤的精度和表面质量，以及严格控制每个加工步骤的尺寸公差，最终确保曲轴的质量和使用性能。同时，加工过程中需要严格遵守安全操作规程，确保工人的人身安全和设备的正常运行。

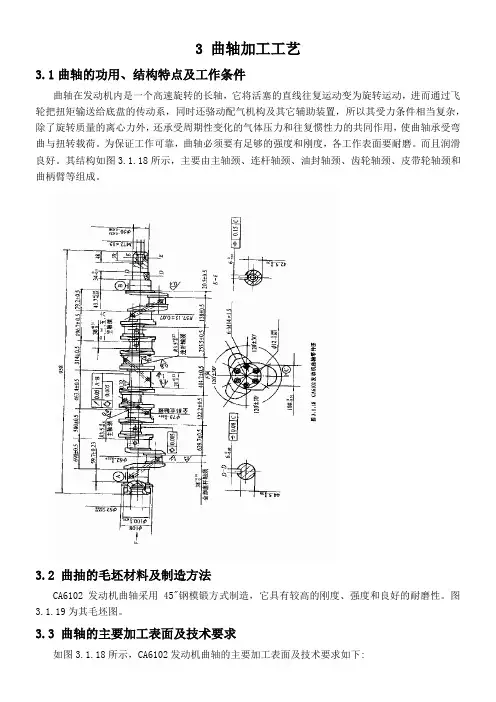

3 曲轴加工工艺

3.1曲轴的功用、结构特点及工作条件

曲轴在发动机内是一个高速旋转的长轴，它将活塞的直线往复运动变为旋转运动，进而通过飞轮把扭矩输送给底盘的传动系，同时还骆动配气机构及其它辅助装置，所以其受力条件相当复杂，除了旋转质量的离心力外，还承受周期性变化的气体压力和往复惯性力的共同作用，使曲轴承受弯曲与扭转载荷。为保证工作可靠，曲轴必须要有足够的强度和刚度，各工作表面要耐磨。而且润滑良好。其结构如图3.1.18所示，主要由主轴颈、连杆轴颈、油封轴颈、齿轮轴颈、皮带轮轴颈和曲柄臂等组成。

3.2 曲抽的毛坯材料及制造方法

CA6102发动机曲轴采用45"钢模锻方式制造，它具有较高的刚度、强度和良好的耐磨性。图3.1.19为其毛坯图。

3.3 曲轴的主要加工表面及技术要求

如图3.1.18所示，CA6102发动机曲轴的主要加工表面及技术要求如下: 1.主轴颈:曲轴共有7个主轴颈，它们是曲轴的支点。为了最大限度地增加曲轴的刚度，通常将主轴颈设计得粗一些，尽管这会增加重量，但是它可以大大提高曲轴的刚度，增加重叠度，减轻扭振的危害。

主轴颈为7560.32ahRm，圆柱度公差为0.005mm。第一轴颈长0.100.0543.7mm，第四轴颈宽0.37070mm,第七轴颈宽59.70.23mm，第二、三、五、六轴颈宽0.31038mm以第一、七主轴颈为基准。第四主轴颈的径向跳动公差为0.05mm。

2.连杆轴颈：曲轴共有六个连杆轴颈，它与连杆总成大头相连接。轴颈为6260.32ahRm,圆柱度公差为0.005mm。轴颈宽38H10mm，其与主轴颈的重叠度为11.35mm。

3.油封轴颈：油封轴颈为1007hmm。

4.曲柄臂:曲柄臂用于连接主轴颈和连杆轴颈，共有十二个。它呈长圆形，是曲轴的薄弱环节。容易产生扭断和疲劳破坏。曲柄半径为R(57.15士0.07)mm。

5.各连杆轴颈轴心线的相位差在30'之内。

曲轴加工方法

曲轴是发动机的重要部件之一，它的加工质量直接影响着发动机的性能和寿命。曲轴加工方法主要包括车削、磨削、抛光等工艺，下面将详细介绍这些方法。

一、车削法

车削法是曲轴加工中最常用的方法之一，它可以用于加工曲轴的各个部位。车削法的优点是加工效率高、加工精度高、表面光洁度好，但是对于曲轴的弯曲部位，车削法的加工难度较大。

二、磨削法

磨削法是曲轴加工中另一种常用的方法，它可以用于加工曲轴的弯曲部位和其他难以用车削法加工的部位。磨削法的优点是加工精度高、表面光洁度好，但是加工效率较低，同时磨削过程中会产生大量的热量，容易导致曲轴变形。

三、抛光法

抛光法是曲轴加工中用于提高表面光洁度的方法，它可以使曲轴表面更加光滑，减少表面粗糙度，从而降低曲轴的疲劳损伤和磨损。抛光法的优点是加工效率高、加工精度高、表面光洁度好，但是需要注意的是，抛光过程中要控制好加工压力和速度，以免对曲轴表面造成损伤。

总之，曲轴加工方法有很多种，不同的加工方法适用于不同的曲轴部位和加工要求。在实际加工中，需要根据具体情况选择合适的加工方法，以保证曲轴的加工质量和性能。同时，加工过程中要注意控制加工参数，避免对曲轴造成不必要的损伤。

3 曲轴加工工艺

3.1曲轴的功用、结构特点及工作条件

曲轴在发动机内是一个高速旋转的长轴，它将活塞的直线往复运动变为旋转运动，进而通过飞轮把扭矩输送给底盘的传动系，同时还骆动配气机构及其它辅助装置，所以其受力条件相当复杂，除了旋转质量的离心力外，还承受周期性变化的气体压力和往复惯性力的共同作用，使曲轴承受弯曲与扭转载荷。为保证工作可靠，曲轴必须要有足够的强度和刚度，各工作表面要耐磨。而且润滑良好。其结构如图3.1.18所示，主要由主轴颈、连杆轴颈、油封轴颈、齿轮轴颈、皮带轮轴颈和曲柄臂等组成。

3.2 曲抽的毛坯材料及制造方法

CA6102发动机曲轴采用45"钢模锻方式制造，它具有较高的刚度、强度和良好的耐磨性。图3.1.19为其毛坯图。

3.3 曲轴的主要加工表面及技术要求

如图3.1.18所示，CA6102发动机曲轴的主要加工表面及技术要求如下: 1.主轴颈:曲轴共有7个主轴颈，它们是曲轴的支点。为了最大限度地增加曲轴的刚度，通常将主轴颈设计得粗一些，尽管这会增加重量，但是它可以大大提高曲轴的刚度，增加重叠度，减轻扭振的危害。

主轴颈为7560.32ahRm，圆柱度公差为0.005mm。第一轴颈长0.100.0543.7mm，第四轴颈宽0.37070mm,第七轴颈宽59.70.23mm，第二、三、五、六轴颈宽0.31038mm以第一、七主轴颈为基准。第四主轴颈的径向跳动公差为0.05mm。

2.连杆轴颈：曲轴共有六个连杆轴颈，它与连杆总成大头相连接。轴颈为6260.32ahRm,圆柱度公差为0.005mm。轴颈宽38H10mm，其与主轴颈的重叠度为11.35mm。

3.油封轴颈：油封轴颈为1007hmm。

4.曲柄臂:曲柄臂用于连接主轴颈和连杆轴颈，共有十二个。它呈长圆形，是曲轴的薄弱环节。容易产生扭断和疲劳破坏。曲柄半径为R(57.15士0.07)mm。

5.各连杆轴颈轴心线的相位差在30'之内。
