呼吸机技术参数

  • 格式：docx
  • 大小：13.66 KB
  • 文档页数：2

呼吸机技术参数

一、基本参数

1.1、类型：气动电控

※1.2、显示屏：5.6英寸TFT彩色液晶屏阳光下可视，具有≥180°视角

1.3、后备电源：6小时

1.4、呼吸模式：A/C，SIMV，SPONT，SIGH，MAN

※1.5、图形显示波形：压力-时间，流速-时间，容量-时间

1.6、气路系统安全压力： ≤80cmH2O。

1.7、具有自动海拔补偿功能

1.8、中文语音导航和报警功能，方便医务人员快速操作，主机可以独立使用，或配备转运急救包使用，可手提、单肩背、可直接悬挂于担架车或病床上

1.9、一键通气功能，可快速设定幼儿、儿童和成人模式，进入抢救状态

1.10、主可更换充电锂电池，可连续使用6小时，支持电池可以单独充电和在线充电，电池可快速插拔，无需打开主机外壳机重量：3.6Kg

1.11、

二、主要设置参数

2.1、潮气量范围：0，50～1500 mL；增量：10 mL；

※2.2、呼吸频率范围：4～80 bpm；增量：1 bpm

2.3、吸呼比范围：4:1~1:4可调

2.4、吸气时间范围：0.2～10s；增量：0.1 s。

2.5、压力触发范围：(PEEP-20cmH2O)～PEEP 0 cmH2O；增量：1 cmH2O。

2.6、流速触发范围：1～20 L/min；增量：1 L/min。

2.7、呼末正压范围：0～20 cmH2O

2.8、压力限制范围：5～80 cmH2O。

※2.9、氧浓度范围：45～100%。

三、主要监测参数

3.1、吸气潮气量范围：0～1500 mL；分辨率：1 mL。

3.2、呼气潮气量范围：0～1500 mL；分辨率：1 mL。

3.3、分钟通气量范围：0～20 /min L；分辨率：0.1 L/min。

3.4、氧浓度范围：21%～100%；分辨率：1%

3.5、总计呼吸频率范围：0～80 bpm；分辨率：1 bpm。

3.6、自主呼吸频率范围：0～30 bpm；分辨率：1 bpm。

3.7、呼末正压范围：0～20 cmH2O；分辨率：1 cmH2O。

3.8、气道峰压范围：0～80 cmH2O；分辨率：1 cmH2O。

3.9、平均气道压力范围：0～80 cmH2O；分辨率：1 cmH2O。

3.10、工作压力：2.7～6.0bar

四、报警功能

4.1、潮气量：高：50～1500 mL；低：OFF，50～1500 mL

4.2、每分钟呼吸流量（MV）：连续可调从1～ 45L/min

4.3、氧浓度：高：22～100%，OFF；低：OFF，21～99%

4.4、气道压力：高：1～80 cmH2O；低：0～79 cmH2O

4.5、呼吸频率：高：6～80 bpm；低：5～79 bpm 4.6、持续气道压力高：气道压力连续15 s超出（PEEP+15）cmH2O时发出报警

4.7、窒息报警：设定时间为15～60 s，增量为1 s

4.8、氧气不足报警：供氧压力小于0.28 MPa。

4.9、交流电断电报警：交流断电后发出声光报警，并自动切换到电池供电。

4.10、电池电量低报警：报警后电池供电时间不少于10 min。

4.11、电池电量耗尽报警：报警后电池供电时间不少于5 min。

4.12、报警静音计时：≤120 s

合集下载

呼吸机常用参数

呼吸机常用参数

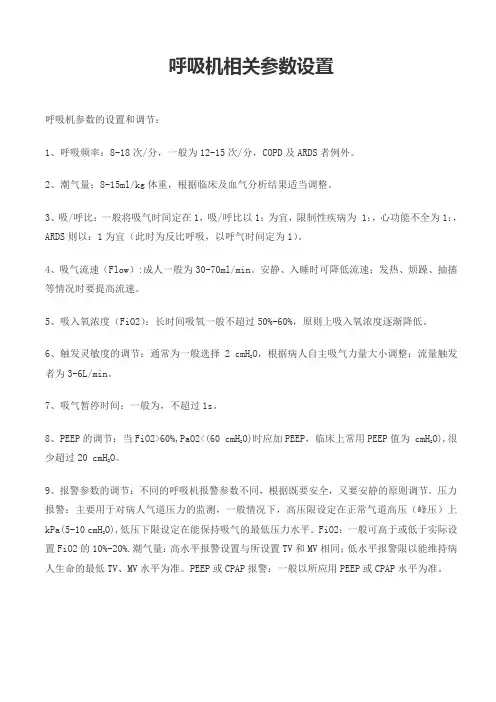

呼吸机相关参数设置

呼吸机参数的设置和调节：

1、呼吸频率：8-18次/分，一般为12-15次/分，COPD及ARDS者例外。

2、潮气量：8-15ml/kg体重，根据临床及血气分析结果适当调整。

3、吸/呼比：一般将吸气时间定在1，吸/呼比以1：为宜，限制性疾病为 1：，心功能不全为1：，ARDS则以：1为宜（此时为反比呼吸，以呼气时间定为1）。

4、吸气流速（Flow）:成人一般为30-70ml/min。安静、入睡时可降低流速；发热、烦躁、抽搐等情况时要提高流速。

5、吸入氧浓度（FiO2）：长时间吸氧一般不超过50%-60%，原则上吸入氧浓度逐渐降低。

6、触发灵敏度的调节：通常为一般选择2 cmH2O，根据病人自主吸气力量大小调整；流量触发者为3-6L/min。

7、吸气暂停时间：一般为，不超过1s。

8、PEEP的调节：当FiO2>60%,PaO2<(60 cmH2O)时应加PEEP，临床上常用PEEP值为 cmH2O),很少超过20 cmH2O。

9、报警参数的调节：不同的呼吸机报警参数不同，根据既要安全，又要安静的原则调节。压力报警：主要用于对病人气道压力的监测，一般情况下，高压限设定在正常气道高压（峰压）上

kPa(5-10 cmH2O),低压下限设定在能保持吸气的最低压力水平。FiO2：一般可高于或低于实际设置FiO2的10%-20%.潮气量：高水平报警设置与所设置TV和MV相同；低水平报警限以能维持病人生命的最低TV、MV水平为准。PEEP或CPAP报警：一般以所应用PEEP或CPAP水平为准。

呼吸机常见报警处理

呼吸机各种报警的意义和处理

1、气道高压high airway pressure：

（1）原因：病人气道不通畅（呼吸对抗）、气管插管过深插入右支气气管、气管套管滑入皮下、人机对抗、咳嗽、肺顺应性低（ARDS、肺水肿、肺纤维化）、限制性通气障碍（腹胀、气胸、纵隔气肿、胸腔积液）；

呼吸机参数

呼吸机参数

1 一、呼吸机参数的设置和调节

1、呼吸频率：8-18次/分，一般为12次/分。COPD及ARDS者例外。

2、潮气量：8-15ml/kg体重，根据临床及血气分析结果适当调整。

3、吸/呼比：一般将吸气时间定在1，吸/呼比以1：2-2.5为宜，限制性疾病为 1：1-1.5，心功能不全为1：1.5，ARDS则以1.5-2：1为宜（此时为反比呼吸，以呼气时间定为1）。

4、吸气流速（Flow）:成人一般为30-70ml/min。安静、入睡时可降低流速；发热、烦躁、抽搐等情况时要提高流速。

5、吸入氧浓度（FiO2）：长时间吸氧一般不超过50%-60%。

6、触发灵敏度的调节：通常为0.098-0.294kPa(1-3cmH2O),根据病人自主吸气力量大小调整。流量触发者为3-6L/min。

7、吸气暂停时间：一般为0-0.6s，不超过1s。

8、PEEP的调节：当FiO2>60%,PaO2<8.00kPa(60cmH2O)时应加PEEP。临床上常用PEEP值为0.29-1.18kPa(3-12 cmH2O),很少超过1.47kPa(15 cmH2O).

9、报警参数的调节：不同的呼吸机报警参数不同，根据既要安全，又要安静的原则调节。压力报警：主要用于对病人气道压力的监测，一般情况下，高压限设定在正常气道高压（峰压）上0.49-0.98 kPa(5-10 cmH2O),低压下限设定在能保持吸气的最低压力水平。FiO2：一般可高于或低于实际设置FiO2的10%-20%.潮气量：高水平报警设置与所设置TV和MV相同；低水平报警限以能维持病人生命的最低TV、MV水平为准。PEEP或CPAP报警：一般以所应用PEEP或CPAP水平为准。

二、呼吸机各种报警的意义和处理

1、气道高压high airway pressure：

（1）原因：病人气道不通畅（呼吸对抗）、气管插管过深插入右支气气管、气管套管滑入皮下、人机对抗、咳嗽、肺顺应性低（ARDS、肺水肿、肺纤维化）、限制性通气障碍（腹胀、气胸、纵隔气肿、胸腔积液）

新生儿高频呼吸机技术参数

新生儿高频呼吸机技术参数

新生儿高频呼吸机技术参数

1.总体要求:

1.1 适用于早产儿、新生儿使用

1.2 具备无创通气、常频通气和有创高频通气以及无创高频通气。

1.3 显示屏 ≥12英寸彩色触摸屏，具有中文界面及报警事项中文记录。

1.4 备用电池 3小时以上

2.通气模式

2.1 常频通气 IPPV/IMV、SIMV/SIPPV、SIMV+PSV、SIPPV+PSV、CPAP

2.2 无创通气 nCPAP、无创双水平正压通气nIPPV、高流量氧疗 HiFlow 、nHFO

2.3 高频通气 HFO、HFO + VTG、HFO+肺复张

3.常频通气

3.1 呼吸频率 2-200bpm

3.2 吸气压 4-60mbar

3.3 PEEP 0-30mbar

容量限制(VL) 2-200ml

3.4 目标容量(VG) 0.1-200ml

3.5 管路泄露补偿 0-100%

3.6 流量触发范围 0.1-1L/min

3.7 容量触发范围 5-30%

3.8 I:E 9:1-1:99可以调节(nIPPV)

4.高频模式

4.1 HFO原理 音圈式双膜式震荡

4.2 频率范围 5-20Hz

4.3 振幅 5-100mbar

4.4 负压 -50mbar

4.5 平均圧力 0-40mbar

4.6 容量保证 Off，0.1-200ml, 最小潮气量0.1ml

4.7 I:E 25:75、33:66、40:60、50:50

5.无创通气

5.1 吸气压力PIP 5-30mbar

5.2 PEEP 0-15mbar

5.3 吸气流量 2-32L/min

5.4 呼气流量 0-20L/min

5.5 呼吸频率 2-200bpm

5.6 nHFO震荡频率 5-20Hz

5.7 nHFO震荡振幅 2-50mbar

5.8 NIPPV 可接单支管路通气

呼吸机参数PB840

呼吸机参数PB840

840技术参数

一、主要技术参数:

1、通气模式:

(1)辅助/控制(A/C)①容量控制(VCV)②压力控制(PCV)

2、同步间歇强制通气(SIMV):容控型SIMV，压控型SIMV

3、自主呼吸(SPONT)①压力支持(PSV)

②持续气道正压通气(CPAP)，持续气道正压通气+压力支持(CPAP+PSV)(4)无创通气(NIV)

▲(5)双水平气道正压通气(Bi-Level)和压力释放通气(APRV)

4、参数设置:

呼吸机可以根据病人体重自动设置呼吸机工作参数、报警参数、窒息后备通气参数，方便医

生快速操作。

▲(1)潮气量:25~2500ml(容控时)

(2)呼吸频率:1~100/min(A/C和SIMV模式)

(3)吸气压力:5~90cmH2O

(4)支持压力:0~70cmH2O

(5)呼气末正压:0~45cmH20

(6)峰值流速:3~150.L/min

(7)压力触发:0.1~20cmH2O

(8)流速触发:0.2~20 L/min

(9)吸气时间:0.2~30s

(10)平台时间:0.0~2.0s

(11)呼气时间:0.2~59.8s(12)吸呼比:1:299~149:1

(13)氧气浓度:21%~100%

(14)容控时可调流量波形:方波、递减波

(15)压控时可设定呼吸定时光柱条:可选择固定吸气时间、呼气时间或吸呼比

(16)窒息报警时间间隔:10~60s，窒息后备通气双向自动转换

(17)流量加速百分比:1~100%，可避免压力过冲，或加速气体弥散

(18)脱管灵敏度:20~95%，适合于无创通气(鼻、面罩)和无气囊气管插管

▲(19)呼气灵敏度:1~80%，调节病人在自主呼吸时吸气时间，使病人更感舒适

5、监测项目:

▲(1)12”中文彩色触摸显示屏，设置与监测界面分屏显示，互不冲突、不限盖，屏幕可上下

左右不同角度转动，方便各个角度观察，显示屏可与主机分离，可上吊塔

(2)具有压力、流速、容量波形，向量环等的监测和实时显示，呼吸波形中吸气、呼气、自主
