精密制造与自动化 ２０１５年第２期
高压负荷开关的运行与检修
王景 李名莉
（河南工业职业技术学院河南南阳４７３００９）
摘要分析了高压负荷开关的运行及检修方法。包括负荷开关的运行维护，负荷开关的安装与使用，高压开关
的常见故障形式，负荷开关的异常运行与处理等。
关键词高压隔离开关运行维护巡视
高压负荷开关是一种功能介于高压断路器和高
压隔离开关之间的电器，高压负荷开关常与高压熔
断器串联配合使用，用于控制电力变压器。高压负
荷开关具有简单的灭弧装置，能通断一定的负荷电
流和过负荷电流，但是它不能断开短路电流，所以
它一般与高压熔断器串联使用，借助熔断器来进行
短路保护。
１ 负荷开关的运行维护
１．１负荷开关巡视检查的内容
观察有关的仪表指示应正常，以确定负荷开关
现在的工作条件正常。如果负荷开关的回路上装有
电流表，则可知道该开关是轻载还是重载，甚至是
过负荷运行，如果是过负荷运行，并且有电压表指
示母线电压，则可知道是在额定电压下还是在过电
压下运行，这都是该开关的实际运行条件，它直接
影响到负荷开关的工作状态。
运行中负荷开关应无异常响声，如滋火声、放
电声、过大的振动声等。运行中的负荷开关应无异
常气味，有绝缘漆或塑料护套发出的气味，就说明
与负荷开关连接的母线在连接点附近过热。连接点
应无腐蚀、无过热变色现象。动静触头的工作状态
到位：在合闸位置应接触良好，切、合深度适当，
无侧击。在分闸位置时，分开的垂直距离应合乎要
求。灭弧装置、喷嘴无异常。绝缘子完好，无闪络
放电痕迹。传动机构、操动机构的零部件完整，连
接件紧固，操动机构的分合指示应与负荷开关的实
际工作位置一致。
１．２负荷开关的巡视检查和维护注意事项
负荷开关应垂直安装。运行时分闸加速弹簧不
可拆除。投入运行前，应将绝缘子擦拭干净，并检
查有无外伤、缺损、闪络痕迹、裂纹和损坏，绝缘 是否良好。
检查并拧紧紧固件，以防在多次操作后松动。

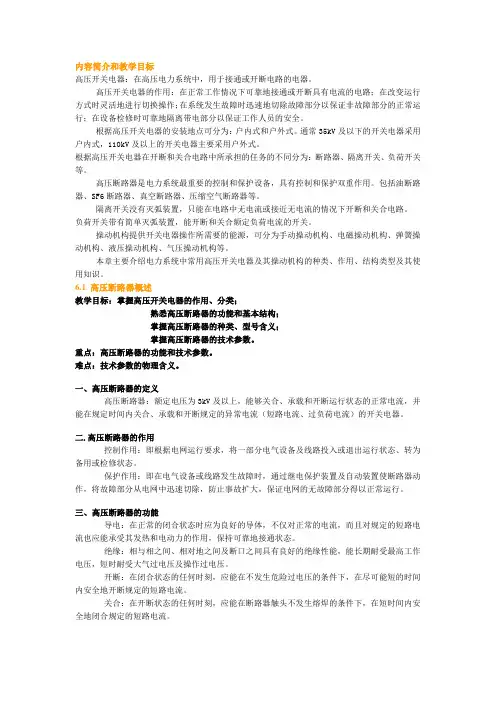

内容简介和教学目标
高压开关电器：在高压电力系统中，用于接通或开断电路的电器。
高压开关电器的作用：在正常工作情况下可靠地接通或开断具有电流的电路；在改变运行方式时灵活地进行切换操作；在系统发生故障时迅速地切除故障部分以保证非故障部分的正常运行；在设备检修时可靠地隔离带电部分以保证工作人员的安全。
根据高压开关电器的安装地点可分为：户内式和户外式。通常35kV及以下的开关电器采用户内式，110kV及以上的开关电器主要采用户外式。
根据高压开关电器在开断和关合电路中所承担的任务的不同分为：断路器、隔离开关、负荷开关等。
高压断路器是电力系统最重要的控制和保护设备，具有控制和保护双重作用。包括油断路器、SF6断路器、真空断路器、压缩空气断路器等。
隔离开关没有灭弧装置，只能在电路中无电流或接近无电流的情况下开断和关合电路。
负荷开关带有简单灭弧装置，能开断和关合额定负荷电流的开关。
操动机构提供开关电器操作所需要的能源，可分为手动操动机构、电磁操动机构、弹簧操动机构、液压操动机构、气压操动机构等。
本章主要介绍电力系统中常用高压开关电器及其操动机构的种类、作用、结构类型及其使用知识。
6.1 高压断路器概述
教学目标：掌握高压开关电器的作用、分类；
熟悉高压断路器的功能和基本结构；
掌握高压断路器的种类、型号含义；
掌握高压断路器的技术参数。
重点：高压断路器的功能和技术参数。
难点：技术参数的物理含义。
一、高压断路器的定义
高压断路器：额定电压为3kV及以上，能够关合、承载和开断运行状态的正常电流，并能在规定时间内关合、承载和开断规定的异常电流（短路电流、过负荷电流）的开关电器。
二.高压断路器的作用
控制作用：即根据电网运行要求，将一部分电气设备及线路投入或退出运行状态、转为备用或检修状态。
FKN12-12D/630-20型户内交流高压负荷开关（以下简称FKN12-12D负荷开关）是额定电压为12KV，额定频率为50Hz的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
FKN12-12D.R/100-31.5型户内交流高压负荷开关——熔断器组合电器（以下简称FKN12-12D.R组合电器）是FKN12-12D负荷开关开断与S□LAJ-12（XRNT □-12）高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。
型号及含义
正常工作环境
1、周围空气温度：上限+40 ℃，下限-25 ℃ 。
2、海拔高度为1000m及以下。
3、相对湿度：月平均值不大于90%，日平均值不大于95%。
4、周围空气应不受腐蚀性或可燃气体及水蒸气体等明显污染。
5、无经常性剧烈运动。
6、耐污秽等级：Ⅱ级。
如使用条件超过上述规定，由用户与制造厂商协商确定。
技术参数性能 序号 项目 单位 FKN12-12D/630-20 FKN12-12D.R/100-31.5
1 额定电压 kV 12
2 额定频率 Hz 50
3 额定电流 A 630 100
4 雷电冲击耐受电压 kV 对地及相间75，隔离断85
5 1min工频耐受电压 kV 对地及相间42，隔离断48
6 额定热稳定电流 kA 20（4S）
7 额定动稳定电流 kA 50
8 额定关合电流（峰值） kA 50
9 额定短路开断电流 kA 31.5
10 额定转移电流 kA 1.5
11 最大开断电流（参考值） kA 1.8
高压负荷开关跳闸原因
1. 引言
高压负荷开关是电力系统中的重要设备，用于控制和保护电力系统中的高压负荷。然而，在实际运行中，我们经常会遇到高压负荷开关跳闸的情况。高压负荷开关跳闸可能会导致电力系统中断，造成停电和设备损坏，给生产和生活带来不便。因此，了解高压负荷开关跳闸的原因，对于确保电力系统的稳定运行具有重要意义。
本文将从多个方面探讨高压负荷开关跳闸的原因，包括负荷过大、短路故障、过电压、过流保护动作、设备老化等。通过深入分析这些原因，我们可以更好地理解高压负荷开关跳闸的机理，为预防和处理高压负荷开关跳闸问题提供参考。
2. 负荷过大
负荷过大是高压负荷开关跳闸的常见原因之一。当电力系统中的负荷超过高压负荷开关的额定容量时，过大的负荷会导致高压负荷开关过热，进而引发跳闸。负荷过大可能是由于电力系统的设计不合理，或者是由于负荷突然增加造成的。
为了解决负荷过大问题，可以考虑以下措施：
• 优化电力系统的设计，增加高压负荷开关的容量，以满足负荷需求；
• 对于负荷突然增加的情况，可以采取逐步接入负荷的方式，避免瞬时过大的负荷。
3. 短路故障
短路故障是导致高压负荷开关跳闸的另一个常见原因。短路故障是指电路中两个或多个电源相接，形成低阻抗通路，导致电流异常增大的情况。当短路故障发生时，高压负荷开关会通过短路保护装置进行保护动作，将故障隔离，以保护电力系统的安全运行。
为了防止短路故障引发高压负荷开关跳闸，可以采取以下措施：
• 定期检查和维护电力系统中的绝缘设备，确保其正常工作；
• 安装合适的短路保护装置，及时检测和隔离短路故障。
4. 过电压
过电压是导致高压负荷开关跳闸的另一个重要原因。过电压是指电力系统中电压突然升高到超过额定值的情况。过电压可能由于雷电、电力系统故障或设备故障等原因引发。
为了防止过电压引发高压负荷开关跳闸，可以采取以下措施： • 安装合适的过电压保护装置，及时检测和隔离过电压；
