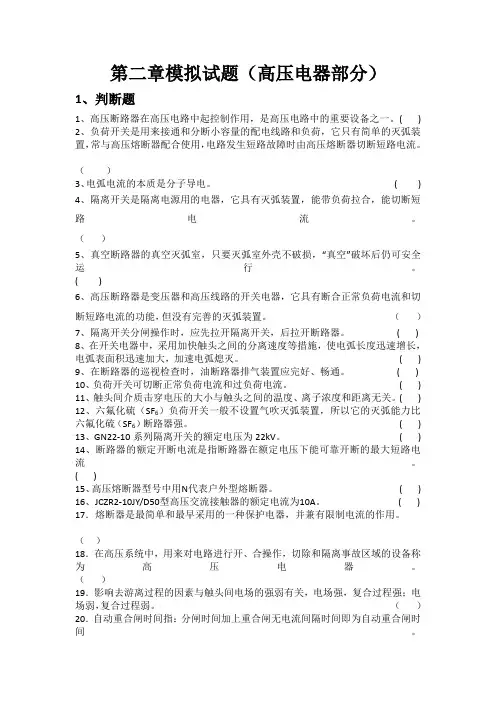

第二章模拟试题（高压电器部分）
1、判断题
1、高压断路器在高压电路中起控制作用，是高压电路中的重要设备之一。( )
2、负荷开关是用来接通和分断小容量的配电线路和负荷，它只有简单的灭弧装置，常与高压熔断器配合使用，电路发生短路故障时由高压熔断器切断短路电流。
（ ）
3、电弧电流的本质是分子导电。 ( )
4、隔离开关是隔离电源用的电器，它具有灭弧装置，能带负荷拉合，能切断短路电流。
（ ）
5、真空断路器的真空灭弧室，只要灭弧室外壳不破损，“真空”破坏后仍可安全运行。
( )
6、高压断路器是变压器和高压线路的开关电器，它具有断合正常负荷电流和切断短路电流的功能，但没有完善的灭弧装置。 （ ）
7、隔离开关分闸操作时，应先拉开隔离开关，后拉开断路器。 ( )
8、在开关电器中，采用加快触头之间的分离速度等措施，使电弧长度迅速增长，电弧表面积迅速加大，加速电弧熄灭。 ( )
9、在断路器的巡视检查时，油断路器排气装置应完好、畅通。 ( )
10、负荷开关可切断正常负荷电流和过负荷电流。 ( )
11、触头间介质击穿电压的大小与触头之间的温度、离子浓度和距离无关。( )
12、六氟化硫（SF6）负荷开关一般不设置气吹灭弧装置，所以它的灭弧能力比六氟化硫（SF6）断路器强。 ( )
13、GN22-10系列隔离开关的额定电压为22kV。 ( )
高压开关设备术语、参数、概念
高压开关high-voltage switching device
额定电压1KV及以上主要用于开断和关合导电回路的电器。
断路器circuit-breaker
能关合、承载、开断运行回路正常电流，也能在规定时间内关合、承载及开断规定的过载电流（包括断路电流）的开关设备。
组合电器composite apparatus
将两种或两种以上的高压电器，按电力系统主接线要求组成一个有机的整体而各电器仍保持原规定功能的装置。
重合器automatic circuit-breaker
能够按照预定的顺序，在导电回路中进行开断和重合操作，并在其后自动复位、分闸闭锁或合闸闭锁的自具（不需外加能源）控制保护功能的开关设备。
高压断路器的实用型式：
灭弧原理：自动产气、磁吹、多油、少油、压缩空气、真空和六氟化硫等类型；
操动机构：手动、电磁、弹簧、气动和液压；
高压断路器的型号表示：
①第一个拼音文字表示断路器的种类：
S-少油
D-多油
K-压缩空气
Z-真空
L-六氟化硫
Q-自产气
C-磁吹
②第二个拼音文字表示使用场合：
N-户内
W-户外 ③拼音文字后数字依次表示设计序列、额定电压、额定电流和额定开断电流
④在额定电压后面有时增加一个拼音文字，表示特殊性能：如：G-改进型
D-增容
W-防污
Q-耐震
高压断路器机构的型号表示：
①第一位字母为操动机构的汉语拼音（即C）
②第二位字母代表机构的类型：S-手动
D-电磁
J-电动机
T-弹簧
Q-气动
Z-重锤
Y-液压
③第三位数字表示设计序列
④第四部分的数字代表最大合闸力矩以及其他特征标志
落地罐式断路器dead tank circuit-breaker
灭弧室处在一个接地金属箱中的断路器。
瓷柱式断路器live tank circuit-breaker
除灭弧室带电之外，其余箱壳不带电的断路器。
压缩空气断路器air-blast circuit-breaker

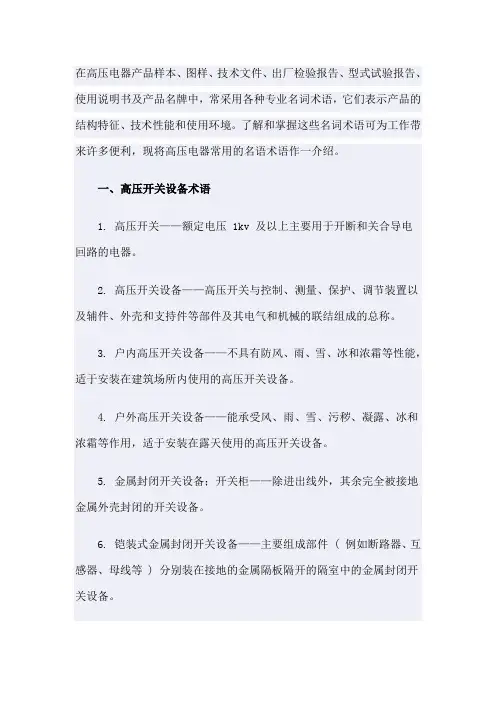

在高压电器产品样本、图样、技术文件、出厂检验报告、型式试验报告、使用说明书及产品名牌中，常采用各种专业名词术语，它们表示产品的结构特征、技术性能和使用环境。了解和掌握这些名词术语可为工作带来许多便利，现将高压电器常用的名语术语作一介绍。
一、高压开关设备术语
1. 高压开关——额定电压 1kv 及以上主要用于开断和关合导电回路的电器。
2. 高压开关设备——高压开关与控制、测量、保护、调节装置以及辅件、外壳和支持件等部件及其电气和机械的联结组成的总称。
3. 户内高压开关设备——不具有防风、雨、雪、冰和浓霜等性能，适于安装在建筑场所内使用的高压开关设备。
4. 户外高压开关设备——能承受风、雨、雪、污秽、凝露、冰和浓霜等作用，适于安装在露天使用的高压开关设备。
5. 金属封闭开关设备；开关柜——除进出线外，其余完全被接地金属外壳封闭的开关设备。
6. 铠装式金属封闭开关设备——主要组成部件 ( 例如断路器、互感器、母线等 ) 分别装在接地的金属隔板隔开的隔室中的金属封闭开关设备。 7. 间隔或金属封闭开关设备——与铠装式金属封闭开关设备一样，其某些元件也分装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。
8. 箱式金属封闭开关设备——除铠装式、间隔式金属封闭开关设备以外的金属封闭开关设备。
9. 充气式金属封闭开关设备——金属封闭开关设备的隔室内具有下列压力系统之一用来保护气体压力的一种金属封闭开关设备。
a. 可控压力系统； b. 封闭压力系统； c. 密封压力系统。
10. 绝缘封闭开关设备——除进出线外，其余完全被绝缘外壳封闭的开关设备。
11. 组合电器——将两种或两种以上的高压电器，按电力系统主接线要求组成一个有机的整体而名电器仍保持原规定功能的装置。
12. 气体绝缘金属封闭开关设备——封闭式组合电器，至少有一部分采用高于大气压的气体作为绝缘介质的金属封闭开关设备。
1 高压开关设备专业词汇解析
避雷器--一种绑缚过电压的维护电器，它用来维护设备的绝缘，免受过电压的损害。
操作--动触头从一个方位改换至另一个方位的动作进程。
操作次第--具有规矩时刻距离和次第的一连串操作。
操作循环--从一个方位改换到另一个方位再回来到初始方位的接连操作；如有多方位，则需经过悉数的别的方位。
超行程--合闸操作中，开关触头触摸后动触头持续运动的距离。
充气式金属关闭开关设备--金属关闭开关设备的隔室内具有下列压力体系之一用来维护气体压力的一种金属关闭开关设备。a.可控压力体系；b.关闭压力体系；c.密封压力体系。
触头刚分速度--开关分（闸）运程中，动触头与静触头的别离刹那间运动速度。
触头刚合速度--开关合（闸）进程中，动触头与静触头的触摸刹那间运动速度。
触头开距--分方位时，开关的一极各触头之间或其联接的任何导电有些之间的总空地。
下跌式熔断器--动作后载熔件主动下跌，构成断口的熔断器。
短路关合--对短路缺陷电流的关合。 2 短路开断--对短路缺陷电流的开断。
断路器--能关合、承载、开断作业回路正常电流、也能在规矩时刻内关合、承载及开断规矩的过载电流(包含短路电流)的开关设备。
额外操作（雷电）冲击耐受电压--在耐压实验时，设备绝缘本领受的操作(雷电)冲击电压的规范值。
额外电流--在规矩的正常运用和功用条件下，高压开关设备主回路可以接连承载的电流数值。
额外电压--在规矩的运用和功用的条件下能接连作业的最高电压，并以它断定高压开关设备的有关实验条件。
额外短路持续时刻(额外动稳守时刻)--开关在合方位所能承载额外短时耐受电流的时刻距离。
额外短路关合电流--在额外电压以及规矩运用和功用条件下，开关能确保正常关合的最电大短路峰值电流。
额外短时工频耐受电压--按规矩的条件和时刻进行实验时，设备耐受的工频电压规范值（有用值）。
额外短路开断电流--在规矩条件下，断路器能确保正常开断的最大短路电流。
