吉大16春学期《电路理论基础》在线作业一(精)

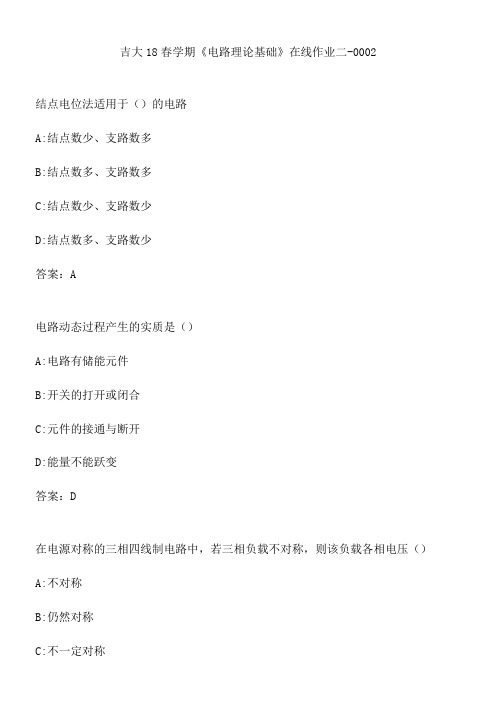

吉大18春学期《电路理论基础》在线作业二-0002
结点电位法适用于（）的电路
A:结点数少、支路数多
B:结点数多、支路数多
C:结点数少、支路数少
D:结点数多、支路数少
答案：A
电路动态过程产生的实质是（）
A:电路有储能元件
B:开关的打开或闭合
C:元件的接通与断开
D:能量不能跃变
答案：D
在电源对称的三相四线制电路中，若三相负载不对称，则该负载各相电压（）A:不对称
B:仍然对称
C:不一定对称
D:其他
答案：B
电容元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（）A:增大
B:减小
C:不变
D:恒为零
答案：A
在直流电路中电感元件相当于（）
A:短路
B:开路
C:通路
D:不一定
答案：A
应用KCL定律解题首先约定流入、流出结点电流的（）
A:大小
B:方向。

吉大《电路理论基础》在线作业一满分答案1在任一时刻，沿任一回路各段电压的代数和（）A 恒为正B 恒为负C 恒为0D 不确定正确答案：C2结点电位法适用于（）的电路A 结点数少、支路数多B 结点数多、支路数多C 结点数少、支路数少D 结点数多、支路数少正确答案：A3在电源对称的三相四线制电路中，若三相负载不对称，则该负载各相电压（）A 不对称B 仍然对称C 不一定对称D 其他正确答案：B4电路动态过程产生的实质是（）A 电路有储能元件B 开关的打开或闭合C 元件的接通与断开D 能量不能跃变正确答案：D5当发生串联谐振时，下列描述不正确的为（）A 电路阻抗最小B 电路电抗为0C 电路中电流最小D 无功功率为0正确答案：C6（）的电压源可以并联。

A 电压值相等、方向相反B 电压值相等、方向一致C 电压值不等、方向一致D 电压值不等、方向相反正确答案：B7在直流电路中电感元件相当于（）A 短路B 开路C 通路D 不一定正确答案：A8自动满足基尔霍夫第二定律的电路求解法是（）A 支路电流法B 网孔电流法C 节点电位法D 都不是正确答案：C9当负载的额定电压低于电源电压时，也可以通过（）来分去一部分电压，以使负载工作在额定电压下。

A 串联电阻B 并联电阻C 混联电阻D 串联电感正确答案：A10在线性电路中，当电压源不作用时，在电压源处可以用（）代替。

A 开路线B 理想电压源线C 短路线D 理想电流源正确答案：C1关于RC积分电路，描述正确的有（）A RC串联B RC并联C 从电容C输出电压D 从电阻R输出电压正确答案：AC在纯电阻交流电路中，（）A 电压与电流同频B 电压与电流同相C 电压与电流相位不同D 电压与电流频率不同正确答案：AB3电路方程法包括（）A 支路电流法B 网孔电流法C 支路电位法D 结点电位法正确答案：ABD4串联谐振的发生，与下列哪些因素有关？（）A 电感LB 电容CC 电阻RD 电源的角频率正确答案：ABD5受控源包含（）A 电压控制电压源B 电压控制电流源C 电流控制电压源D 电流控制电流源正确答案：ABCD1两个串联互感线圈的感应电压极性，取决于电流流向，与同名端无关。

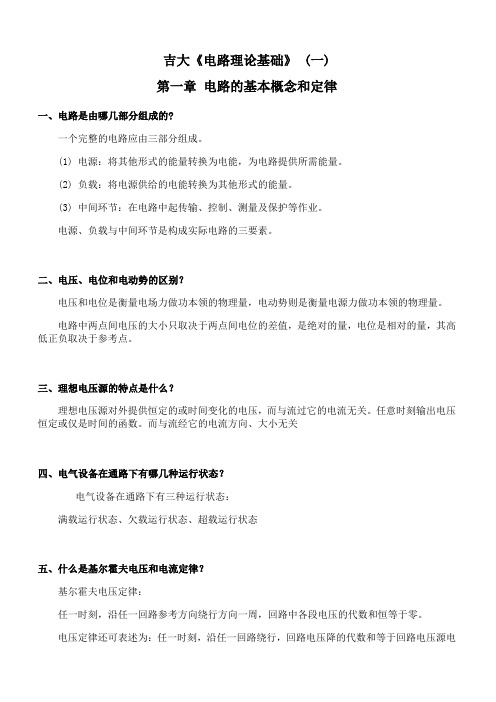

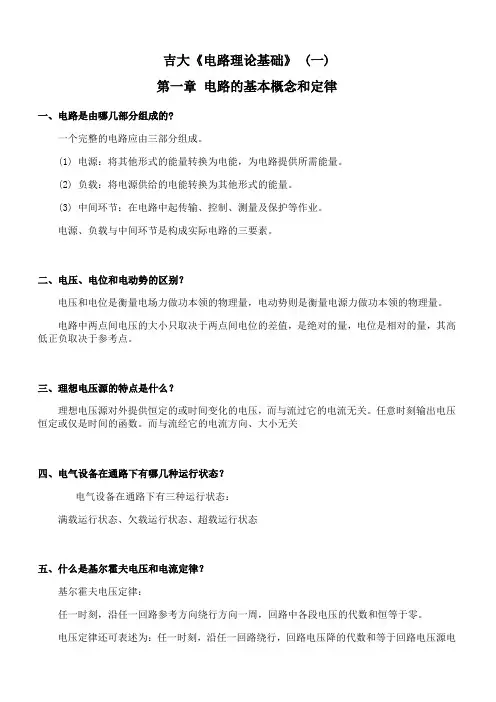

吉大《电路理论基础》 (一)
第一章电路的基本概念和定律
一、电路是由哪几部分组成的?
一个完整的电路应由三部分组成。

(1) 电源：将其他形式的能量转换为电能，为电路提供所需能量。

(2) 负载：将电源供给的电能转换为其他形式的能量。

(3) 中间环节：在电路中起传输、控制、测量及保护等作业。

电源、负载与中间环节是构成实际电路的三要素。

二、电压、电位和电动势的区别？
电压和电位是衡量电场力做功本领的物理量，电动势则是衡量电源力做功本领的物理量。

电路中两点间电压的大小只取决于两点间电位的差值，是绝对的量，电位是相对的量，其高低正负取决于参考点。

三、理想电压源的特点是什么？
理想电压源对外提供恒定的或时间变化的电压，而与流过它的电流无关。

任意时刻输出电压恒定或仅是时间的函数。

而与流经它的电流方向、大小无关
四、电气设备在通路下有哪几种运行状态？
电气设备在通路下有三种运行状态：
满载运行状态、欠载运行状态、超载运行状态
五、什么是基尔霍夫电压和电流定律？
基尔霍夫电压定律：
任一时刻，沿任一回路参考方向绕行方向一周，回路中各段电压的代数和恒等于零。

电压定律还可表述为：任一时刻，沿任一回路绕行，回路电压降的代数和等于回路电压源电
压升的代数和。

基尔霍夫电流定律：
任一电路的任一节点上，任一瞬间流入节点电流的代数和恒等于零。

吉大16春学期《电路电子技术》在线作业一一、单选题（共 10 道试题，共 40 分。

）1. 一根粗细均匀的电阻丝，阻值为25Ω，将其等分成五段，然后并联使用，则其等效电阻是（）. 1/25Ω. 1/5Ω. 1Ω. 5Ω正确答案：2. 若RL串联电路的谐振角频率为w0，则在角频率w>w0时电路呈现（）. 纯电阻性. 电感性. 电容性. 不能确定正确答案：3. 理想电流源的内阻为( )。

. 0. ∞. 有限值. 由外电路来确定正确答案：4. 三相四线制供电线路的中线上不准安装开关和熔断器的原因是( )。

. 中线上无电流，熔体烧不断. 开关接通或断开时对电路无影响. 开关断开或熔体熔断后，三相不对称负载将承受三相不对称电压的作用，无法正常工作，严重时会烧毁负载. 安装开关和熔断器降低了中线的机械强度正确答案：5. R-串联电路在直激励下的零状态响应是指按数规律变化，其中（）按指数规律随时间逐渐增长。

. 电容电压. 电容电流. 电阻电流. 电阻电压正确答案：6. R-L串联电路的时间常数τ=（）。

. RL. R/L. L/R. 1/（R×L）正确答案：7. 理想电流源的输出电流决定于（）。

. 内电阻. 外电路. 恒定不变正确答案：8. 三相三线制供电系统，若断开一根相线，则成为（）供电。

. 单相. 两相. 三相. 不能确定正确答案：9. 基尔霍夫电流定律中指出，在集总电路中，任何时刻，对任一（），所有流出结点的（）的代数和恒等于零。

. 回路，支路电压. 结点，支路电压. 结点，支路电流. 回路，支路电流正确答案：10. 电容具有（）特性。

. 通低频阻高频. 隔直阻交. 通直阻交. 隔直通交正确答案：吉大16春学期《电路电子技术》在线作业一二、多选题（共 5 道试题，共 20 分。

）1. 功率放大器的主要技术指标有（）. 最大输出功率. 电流放大倍数. 电压放大倍数. 集电极转换效率正确答案：2. 在正弦振荡电路中，常用的选频电路有（）. L回路. R回路. 石英晶体. 电压比较器正确答案：3. 理想放大器应满足如下哪几种条件（）. 开环差模输入电阻为0. 开环输出电阻为0. 共模电压放大倍数为0. 失调电压为0正确答案：4. 只具有存储磁场能量特性的电路元件不包括下述哪种？（）. 电阻元件. 电感元件. 二极管元件. 电源元件正确答案：5. 直流稳压电源主要由（）组成. 电源变压器. 整流电路. 滤波电路. 稳压电路正确答案：吉大16春学期《电路电子技术》在线作业一三、判断题（共 10 道试题，共 40 分。

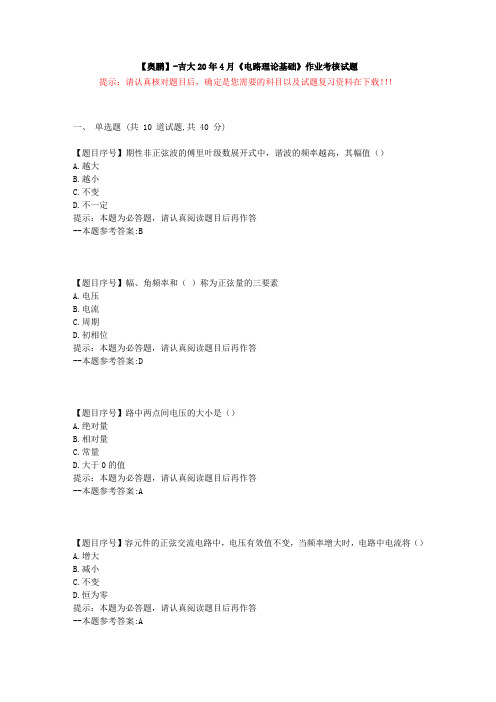

【奥鹏】-吉大20年4月《电路理论基础》作业考核试题
提示：请认真核对题目后，确定是您需要的科目以及试题复习资料在下载！！！
一、单选题 (共 10 道试题,共 40 分)
【题目序号】期性非正弦波的傅里叶级数展开式中，谐波的频率越高，其幅值（）
A.越大
B.越小
C.不变
D.不一定
提示：本题为必答题，请认真阅读题目后再作答
--本题参考答案:B
【题目序号】幅、角频率和（）称为正弦量的三要素
A.电压
B.电流
C.周期
D.初相位
提示：本题为必答题，请认真阅读题目后再作答
--本题参考答案:D
【题目序号】路中两点间电压的大小是（）
A.绝对量
B.相对量
C.常量
D.大于0的值
提示：本题为必答题，请认真阅读题目后再作答
--本题参考答案:A
【题目序号】容元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（）
A.增大
B.减小
C.不变
D.恒为零
提示：本题为必答题，请认真阅读题目后再作答
--本题参考答案:A。

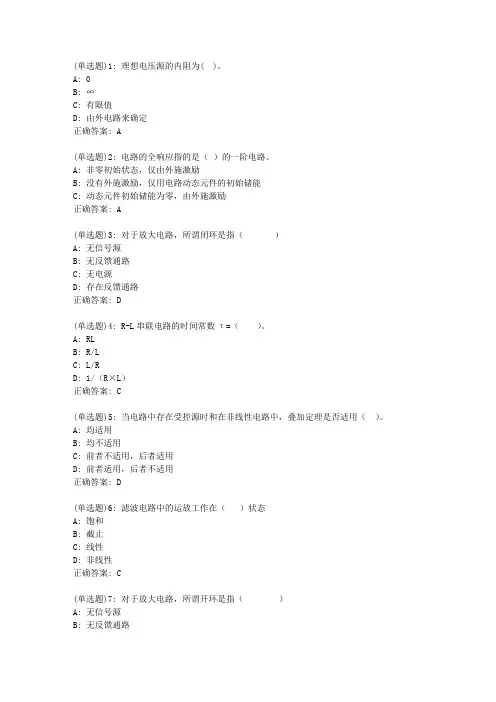

(单选题)1: 理想电压源的内阻为( )。

A: 0
B: ∞
C: 有限值
D: 由外电路来确定
正确答案: A
(单选题)2: 电路的全响应指的是（）的一阶电路。

A: 非零初始状态，仅由外施激励
B: 没有外施激励，仅用电路动态元件的初始储能
C: 动态元件初始储能为零，由外施激励
正确答案: A
(单选题)3: 对于放大电路，所谓闭环是指（）
A: 无信号源
B: 无反馈通路
C: 无电源
D: 存在反馈通路
正确答案: D
(单选题)4: R-L串联电路的时间常数τ=（）。

A: RL
B: R/L
C: L/R
D: 1/（R×L）
正确答案: C
(单选题)5: 当电路中存在受控源时和在非线性电路中，叠加定理是否适用（）。

A: 均适用
B: 均不适用
C: 前者不适用，后者适用
D: 前者适用，后者不适用
正确答案: D
(单选题)6: 滤波电路中的运放工作在（）状态
A: 饱和
B: 截止
C: 线性
D: 非线性
正确答案: C
(单选题)7: 对于放大电路，所谓开环是指（）
A: 无信号源
B: 无反馈通路。

大工15春《电路理论》在线作业1 答案一、单选题（共 6 道试题，共 30 分。

）1. 如果闭合回路中，a、b 两点是等电位点，那么它们之间的（）等于零。

A. 电压B. 电流C. 电阻D. 功率正确答案：A2. 下列哪项不是电阻的单位？（）A. 欧姆B. 千欧C. 兆欧D. 安培正确答案：D3. 当角形连接的三个电阻相等时，要转换成星形连接，转换后的星形电阻值等于（）角形电阻值。

A. 一倍B. 三倍C. 三分之一倍D. 二倍正确答案：C4. 我们常说的“等效”是指（）。

A. 对内等效B. 内外等效C. 对外等效D. 以上都不正确正确答案：C5. 下列哪项不是电路中的主要物理量？（）A. 电流B. 电容C. 电压D. 电功率正确答案：B6. 电压源与电阻串联可以等效成？（）A. 电压源与电阻并联B. 电流源与电阻串联C. 电流源与电阻并联D. 以上都不正确正确答案：C大工15春《电路理论》在线作业1二、多选题（共 6 道试题，共 30 分。

）1. 在分析含受控源电路时，（）是分析计算的基本依据。

A. KCLB. KVLC. VARD. 以上都不正确正确答案：ABC2. 两电阻并联，则（）。

A. 这两个电阻首尾相连B. 这两个电阻首尾两端分别连接在两个节点上C. 流经两电阻的是同一电流D. 两电阻两端电压相同正确答案：BD3. 电路具有哪些功能与作用？（）A. 能量的传输B. 能量的转换C. 信号的传递D. 信号的处理正确答案：ABCD4. 电阻串联的条件是（）。

A. 各电阻首尾相连B. 各电阻相等C. 各电阻中间没有分支D. 各电阻流过同一电流正确答案：ACD5. 下列关于实际电压源的说法正确的是（）。

A. 实际电压源模型用一个理想电压源和一电阻串联的组合模型表示B. 实际电压源模型用一个理想电压源和一电阻并联的组合模型表示C. 实际电压源不允许短路D. 实际电压源不允许开路正确答案：AC6. 关于节点电位法使用中的说法，正确的是？（）A. 电流源电流流入节点时，电流源电流代数和前面取正号B. 电流源电流流入节点时，电流源电流代数和前面取负号C. 电流源电流流出节点时，电流源电流代数和前面取正号D. 电流源电流流出节点时，电流源电流代数和前面取负号正确答案：AD大工15春《电路理论》在线作业1三、判断题（共 8 道试题，共 40 分。

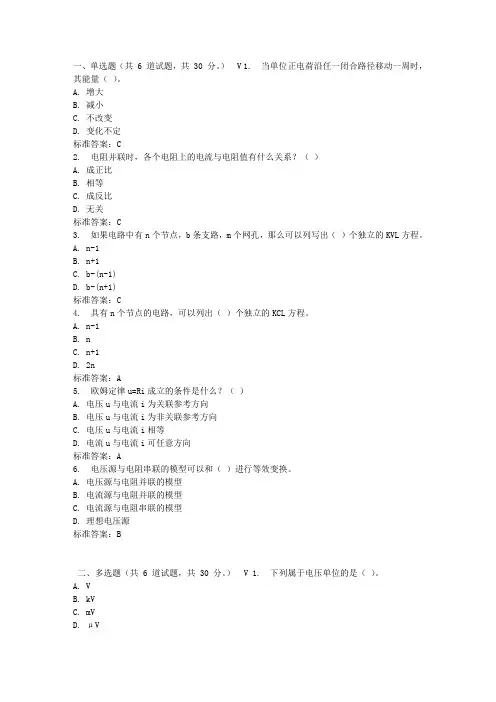

一、单选题（共 6 道试题，共 30 分。

） V 1. 当单位正电荷沿任一闭合路径移动一周时，其能量（）。

A. 增大B. 减小C. 不改变D. 变化不定标准答案：C2. 电阻并联时，各个电阻上的电流与电阻值有什么关系？（）A. 成正比B. 相等C. 成反比D. 无关标准答案：C3. 如果电路中有n个节点，b条支路，m个网孔，那么可以列写出（）个独立的KVL方程。

A. n-1B. n+1C. b-(n-1)D. b-(n+1)标准答案：C4. 具有n个节点的电路，可以列出（）个独立的KCL方程。

A. n-1B. nC. n+1D. 2n标准答案：A5. 欧姆定律u=Ri成立的条件是什么？（）A. 电压u与电流i为关联参考方向B. 电压u与电流i为非关联参考方向C. 电压u与电流i相等D. 电流u与电流i可任意方向标准答案：A6. 电压源与电阻串联的模型可以和（）进行等效变换。

A. 电压源与电阻并联的模型B. 电流源与电阻并联的模型C. 电流源与电阻串联的模型D. 理想电压源标准答案：B二、多选题（共 6 道试题，共 30 分。

） V 1. 下列属于电压单位的是（）。

A. VB. kVC. mVD. μV标准答案：ABCD2. 含实际电流源的电路有下列哪些工作状态？（）A. 加载B. 短路C. 开路D. 通路标准答案：ABC3. 下列属于电路的组成部分的是（）。

A. 电源B. 负载C. 导线D. 控制设备标准答案：ABCD4. 当电路中含有一个只有理想电压源的支路时，应该如何处理？（）A. 尽可能选取理想电压源支路的负极性端作为参考点B. 尽可能选取理想电压源支路的正极性端作为参考点C. 把理想电压源支路中的电流作为未知量D. 把理想电压源支路中的电压作为未知量标准答案：AC5. 下列哪些是电阻的连接方式？（）A. 二端网络B. 无源三端电路C. 串联D. 并联标准答案：BCD6. 下列属于受控源的是（）。

《电路理论》考试作业一1、在图示电感电路中，电压与电流的正确关系式应是( )。

A.i L u t=d dB.u L i t=-d dC. u =-Liu+2、若把电路中原来电位为2 V的一点改为电位参考点，则改后的电路中，各点电位比原来( )。

A.变高B.变低C.不能确定3、在图示电路中，已知U＝-10V，电流I＝2 A，则电阻值R为( )。

U RI+A.－5 ΩB. 5ΩC. 20Ω4、在图示电路中，已知U S = 2 V，I S = -2 A。

A、B两点间的电压U AB 为( )。

A. 1 VB. 3 VC. -1 VA BIUSSΩΩ..11 +答案:B5、在图示电路中，电源电压U= 10 V，电阻R= 30 Ω，则电流I值为( )。

A. 3 AB. 2 AC. 1 ARRI....+U6、在图示电路中，已知：U S＝1 V，I S＝1 A。

电流I为( )。

A. 1 AB. -1 AC. 2 AUII1ΩSS..+－7、电路如图所示，当开关S闭合后，电压U为( )。

A.增大B. 不变C. 减小U R R R S 12L ..－+S +－U8、图 示 电 路 中，电 压 U AB 为 ( )。

A. 12 VB. -12 VC. 0I U I S 1S S 24 A6 V 2 A 3 ΩU ..ABAB ++－－9、 某 一 有 源 二 端 线 性 网 络 如 图 1 所 示，已 知 U S1 = 6 V 。

该 网 络 的 戴 维 宁 等 效 电 压 源 如 图 2 所 示 ，其 中 U S 值 为 ( )。

A. 4 VB. 6 VC. 8 VU R ABAB1 Ω1 Ω图 1图 2S 01 ΩU S 1..+－+－10、在 图 示 电 路 中，已 知：U S = 9 V ，I S = 6 mA ，当 电 压 源 U S 单 独 作 用 时，通 过 R L 的 电 流 是 1 mA ，那 么 当 电 流 源 I S 单 独 作 用 时，通 过 电 阻 R L 的 电 流 I L 是( )。
