《塑料模具设计》期末试卷.doc

  • 格式：doc
  • 大小：108.93 KB
  • 文档页数：6

8 9 10 11 12 13 14 15 题目 1 2 3 4 5 6 7

答案 08-09学年第一学期《塑料模具设计》期末试卷

（07模具）

班别：姓名： 学号：成绩：

一、填空题（每小题1.5分，共30分）

1 •塑料模按模塑方法分类,可分为

2 .分开型腔取出塑件的面叫 面，分型面的形状有 面、

面、和 面四种。

3 .压注模是主要用于加工___________________ 塑料的模具。

4. 影响塑件收缩的因素可归纳为

5. 塑料模成型零件的制造公差约为塑件总公差的 成型零件的最大

磨损量，对于中小型塑件取,对于大型塑件则取

6. ------------------------------------------------------------ 塑料模的组成零件按用途可分 ---------------------------------------------- -------------- 两大类。

7为了保证塑件质量.分型面选择时，对有同轴度要求的塑件,将有同轴度要求的部

分设在 ___________________________ 内。

二、选择题（每题2分，共30分）

1 .环氧树脂又称“万能胶”是由于。

A、电气绝缘性能 B、较好的力学性能

C、粘附能力强 D、配以石英粉浇铸各种模具 2 .影响热塑性塑料的流动性的因素很多，下面哪个结论是正确的，

A、 料温高，则流动性好

B、 流动性差的塑料，需要较大的成型压力,才能较好地充满型腔

C、 型腔表面粗糙度大,流动差

D、以上全对

3. 塑料品种的流动性差，塑料的总体尺寸-

A,不能太小 B.不能太大

C. 受模具制件工艺限制

D. 根据塑件的使用性能而定，不受流动性限制

4. 压注模的最大特点是 o

A.具有单独的加料腔。 B.在普通压机上使用

C,在专用压机上使用 D,没有主流道

5 .下列因素不能影响注射成型的塑料精度

A模具的制造精度 B模具的磨损程度

C塑料收缩率的波动 D注射机的关系

6. 选择塑件的壁厚时，下列说法错误的是

A.要求壁厚具有足够的强度和刚度；B.壁厚越厚越好；

C.同一塑件上各部位的壁厚尽可能均匀；

7. 塑料轴类尺寸的标注一般是

A正偏差 B负偏差

C双向偏差 D没有规定

8. 同一塑件上有前后两段同轴螺纹时，说法错误的是-

A应使两段螺纹的旋向相反，螺距相等；

B应使两段螺纹的旋向相同，螺距相等，

C当螺距不等或旋向不同时，把两段螺纹型芯组合在一起，开模时分段拧

拆下； 9 塑件表面粗糙度主要与 有关

A塑件的成型工艺 B尺寸精度

C注射机类型 D模具型腔表面的粗糙度

10下列哪个情况不属于表观质量问题 ___________

A熔接痕 B塑件翘曲变形

C塑件有气泡 D塑件强度下降

11塑件壁厚太薄会造成

A气泡，凹陷 B收缩不一致

C塑件缺料现象 D变形

12挤出成型模具被称为

A牵引装置 B挤出成型部件 C 口模D挤出机头

13加强肋的方向应与料流方向

A 一致 B垂直

C 45° D没有关系

14在注射成型过程中，金属嵌件预热的目的是

A 加热物料 B增加嵌料的加强度

C 降低嵌料周围塑料的收缩压力 D有利于排气

15在注射模中，为了避免小型芯的变形，孔深不能超过孔径的

A 1 B 1.5

C 2 D 3

三、判断题(每小题2分，共10分)

题号 1 2 3 4 5

答案

()1.一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行 于全模方向。O

()2.为了便于塑件脱模，应使塑件在开模时尽可能留在下模或动模部分。

()3,塑料螺纹的始末端应有过渡部分。

()4.在塑料模中一般不直接与塑料接触，起安装、定位、分型与抽芯等作用 的零件是成型零件。

()5,成型的零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及 熔件充模过程中的冲刷。

四、标注题(每空1分，共15分)

请标注右图的注射模的组成部件名称

1- 2- 五、计算题（15分）：塑件的尺寸如图，塑料的收缩率为（1。2〜1。8%）,型芯的径 向、高度尺寸的的制造公差均取其对应塑件的尺寸公差△的1/4,即5Z=A /4,试

求型芯的径向尺寸和高度尺寸。（计算结果精确到小数点后的第一位）

合集下载

塑料模具设计试卷（含答案）复习课程

塑料模具设计试卷（含答案）复习课程

塑料模具设计试卷（含答案）复习课程

一、填空题（每空1分，共计35分)

1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料和热固性塑料两类。

2、塑料成型最重要的工艺是温度、压力和时间。

3、按注塑部分和锁模部分的位置和方向不同，注射机可分为立式、卧式和直角式三种类型

4、由于一副模具可以有一个或多个分型面，一般把动模和定模部分之间的分型面称为主分

型面，在模具装配图上用“ PL ”表示，并用“”标出，箭头的指向为动模移动的方向。

5、注射模的零件比较多，根据模具上各部件的主要功能，一般把注射模分为成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。

6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。

7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。

8、常用的复位机构有复位杆复位和弹簧复位两种形式，而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。

9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。

10、根据流到获取热量方式不同，一般将热流道注射模分为绝热流道注射模和加热流道注射模

11、压缩模具又称压制模，简称压缩模或压模。

12、根据具体的成型方法，吹塑成型工艺可分为挤出吹塑成型、注射吹塑成型、

拉伸吹塑、多层吹塑成型和片材吹塑成型等5 种形式。

二、判断题（正确的打√，错误的打×.每题2分，共计10分）

( √)1．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。

( ×)2．多数塑料的弹性模量和强度较高，受力时不容易发生变形和破坏。

( √)3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。

( √)4．塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。

( √)5．冷却回路应有利于减小冷却水进、出口水温的差值。

中级塑料模具设计师上机试卷(四)

中级塑料模具设计师上机试卷(四)

机械、模具、材料相关知识、话题、资料请至 进行学习交流

机械、模具、材料相关知识、话题、资料请至 进行学习交流

第1页 共1页 中级塑料模具设计师上机试卷

注 意 事 项

1、考试时间为180分钟。

2、请首先按要求在答题卡上填写您的姓名、准考证号和所在单位的名称。

3、请仔细阅读题目，答案存档于_____，并在答题卡上注明该存档位置和计算机号。

4、不要在装订线外填写无关内容，否则成绩无效。

一、根据下面工程图进行零件三维造型，存档文件名为____。在三维造型的基础上选择合适的分模面并分模，如有抽芯，请设计合适的抽芯机构。存档文件名为____。（附：平均收缩率为1％）

二、根据第一题结果，继续设计模具浇注系统和顶出系统，选用合适的模架完成模具的三维总装图，存档文件名为____。

三、根据第二题结果，绘制二维装配工程图，存档文件名为____。

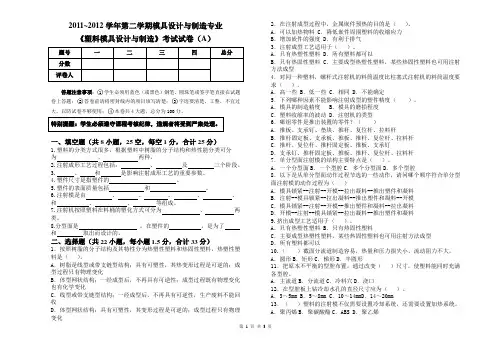

模具设计与制造专业《塑料模具设计与制造 》考试试卷

模具设计与制造专业《塑料模具设计与制造 》考试试卷

第 1 页 共 3 页 2011~2012学年第二学期模具设计与制造专业

《塑料模具设计与制造》考试试卷（A）

题号 一 二 三 四 总分

分数

评卷人

答题注意事项：○1学生必须用蓝色（或黑色）钢笔、圆珠笔或签字笔直接在试题卷上答题；○2答卷前请将密封线内的项目填写清楚；○3字迹要清楚、工整，不宜过大，以防试卷不够使用；○4本卷共4大题，总分为100分。

特别提醒：学生必须遵守课程考核纪律，违规者将受到严肃处理。

一、填空题（共8小题，25空，每空1分，合计25分）

1.塑料的分类方式很多，根据塑料中树脂的分子结构和热性能分类可分为 、

两种。

2.注射成形工艺过程包括： 、 及 三个阶段。

3. 、 和 是影响注射成形工艺的重要参数。

4.塑件尺寸是指塑件的 。

5.塑件的表面质量包括 和 。

6.注射模是由 、 、 、 、 、

和 、 、 等组成。

7.注射机按照塑料在料桶的塑化方式可分为 、 两类。

8.分型面是 ，在塑件的 ，是为了

和 取出而设计的。

二、选择题（共22小题，每小题1.5分，合计33分）

1．按照树脂的分子结构及其特性分为热塑性塑料和热固性塑料，热塑性塑料是（ ）。

A．树脂是线型或带支链型结构；具有可塑性，其热变形过程是可逆的；成型过程只有物理变化

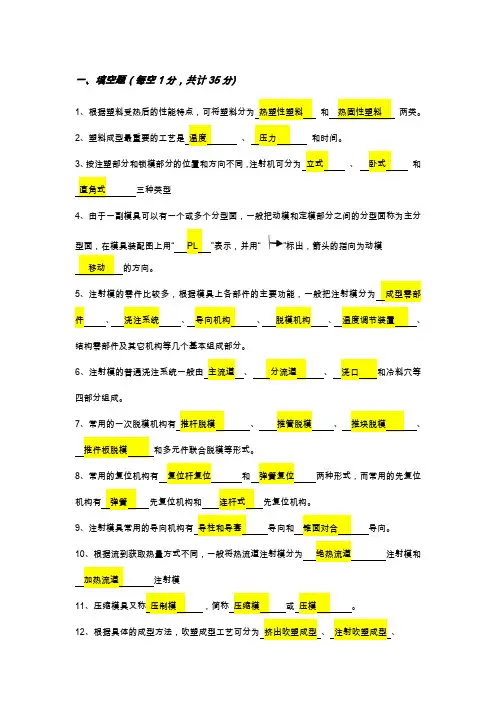

塑料模具设计试卷(含答案)

塑料模具设计试卷(含答案)

______________________________________________________________________________________________________________

精品资料 一、填空题（每空1分，共计35分)

1、根据塑料受热后的性能特点，可将塑料分为 热塑性塑料 和 热固性塑料 两类。

2、塑料成型最重要的工艺是 温度 、 压力 和时间。

3、按注塑部分和锁模部分的位置和方向不同，注射机可分为 立式 、 卧式

和

直角式 三种类型

4、由于一副模具可以有一个或多个分型面，一般把动模和定模部分之间的分型面称为主分

型面，在模具装配图上用“ PL ”表示，并用“ ”标出，箭头的指向为动模

移动 的方向。

5、注射模的零件比较多，根据模具上各部件的主要功能，一般把注射模分为

成型零部件 、 浇注系统 、 导向机构 、 脱模机构 、 温度调节装置 、结构零部件及其它机构等几个基本组成部分。

6、注射模的普通浇注系统一般由 主流道 、 分流道 、 浇口 和冷料穴等四部分组成。

7、常用的一次脱模机构有 推杆脱模 、 推管脱模 、 推块脱模 、

推件板脱模 和多元件联合脱模等形式。

8、常用的复位机构有 复位杆复位 和 弹簧复位

两种形式，而常用的先复位机构有 弹簧 先复位机构和 连杆式 先复位机构。

9、注射模具常用的导向机构有 导柱和导套 导向和 锥面对合 导向。

10、根据流到获取热量方式不同，一般将热流道注射模分为 绝热流道 注射模和
