加气混凝土砌块专用砌筑砂浆用量

砂浆的技术条件和配合比设计方法，满足设计和施工要求，保证砌筑砂浆进、经济合理，制定本规程。适用于工业与民用建筑及一般构筑物中所采用的砌筑砂浆的配合比设计。

配合比设计应根据原材料的性能、砂浆技术要求、块体种类及施工水平进行并应经试配、调整后确定。

一、定义

1、砌筑砂浆：将砖、石、砌块等块材经砌筑成为砌体,起粘结、衬垫和传力作用的砂浆。

2、塑塑墼剑亚浆：由水泥、细骨料和水，以及根据需要加入的石灰、活性掺合料或外加剂在现场配制成的砂浆，分为水泥砂浆和水泥混合砂浆。

3、预拌砂浆：专业生产厂生产的湿拌砂浆或干混砂浆。

4、堡盔擅塑扭越:改善砂浆可操作性及保水性能的非石灰类材料.

二、材料要求

1、砌筑砂浆所用原材料不应对人体、生物与环境造成有害的影响，并应符合现行国家标准《建筑材料放射性核素限量》GB 6566的规定。

2、水泥宜采用通用硅酸盐水泥或砌筑水泥,且应符合第五章《通用硅酸盐水泥》GB 175和《砌筑水泥》GB/T 3183的规定.水泥强度等级应根据砂浆品种及强度等级的要求进行选择。M15及以下强度等级的砌筑砂浆宜选用32.5级的通用硅酸盐水泥或砌筑水泥;M15以上强度等级的砌筑砂浆宜选用42.5级通用硅酸盐水泥.

3、砂宜选用中砂，并应符合第六章的规定，且应全部通过4。75mm的筛孔。

4、砌筑砂浆用石灰膏、电石膏应符合下列规定：

（1）生石灰熟化成石灰膏时，应用孔径不大于3mmx3mm的网过滤，熟化时间不得少于7d；磨细生石灰粉的熟化时间不得少于2d。沉淀池中储存的石灰膏，应采取防止干燥、冻结和污染的措施。严禁使用脱水硬化的石灰膏.

（2）制作电石膏的电石渣应用孔径不大于3mmx3mm的网过滤,检验时应加热至70℃后至少保持20min，并应待乙炔挥发完后再使用。

（3）消石灰粉不得直接用于砌筑砂浆中。

5、石灰膏、电石膏试配时的稠度，应为120mm±5mm。

6、粉煤灰、粒化高炉矿渣粉、硅灰、天然沸石粉应分别第五章中《用于水泥和混凝土中的粉煤灰》GB/T1596其他相关标准的规定。当采用其他品种矿物掺合料时,应有充足的技术依据，并应在使用前进行试验验证。

砂加气混凝土砌块在砌筑时需要使用适当的砂浆，砂浆的配制与使用需要遵循相应的标准。以下是一般的砂加气混凝土砌块砌筑砂浆标准的介绍：

1. 砂浆的配制：砂浆的配制需要根据具体情况进行调整，一般包括水泥、砂子和添加剂。配制砂浆时，需要根据砌块的类型和强度等级以及砌筑环境确定适当的配比。常用的砂浆配比如1：3（水泥：砂子）或1：4的比例。

2. 材料选择：选择合适的水泥和砂子材料是关键。一般使用普通硅酸盐水泥或混合材水泥，并选用细度适中、均匀级配的砂子。此外，也可以使用适当的添加剂来改善砂浆的性能，如增强剂、改性剂等。

3. 施工要求：在砌筑砂加气混凝土砌块时，需要注意以下要求：

- 在砌筑前，将砌块的表面水湿润。

- 在砌筑前，先将砂浆搅拌均匀，确保其柔软性和可塑性。

- 将砂浆均匀地涂抹于砌块表面，并用砂浆刮平。

- 注意保持砌筑过程中的垂直度和水平度。

- 在砌筑完一层后，进行挤压和湿润处理，以提高砌筑质量和黏结强度。

需要注意的是，不同地区和国家可能有不同的砂加气混凝土砌块砌筑砂浆标准，具体的标准可以参考当地的建筑规范、施工规范或行业标准。此外，还需要根据具体项目和工程要求，咨询专业人士或相关机构，以确保砌筑的砂浆符合相应的标准和要求。

砌筑砂浆的配合比设计

(1) 砌筑砂浆的技术条件

将砖、石及砌块粘结成为砌体的砂浆称为砌筑砂浆。它起着粘结砖、石及砌块构成砌体，传递荷载，并使应力的分布较为均匀，协调变形的作用。按国家行业标准JGJ 98-2000《砌筑砂浆配合比设计规程》规定，砌筑砂浆需符合以下技术条件：

①砌筑砂浆的强度等级宜采用M20，M15，M10，M7.5，M5，M2.5。

②水泥砂浆拌合物的密度不宜小于1 900 kg/m3；水泥混合砂浆拌合物的密度不宜小于1 800 kg/m3。

③砌筑砂浆稠度、分层度、试配抗压强度必须同时符合要求。砌筑砂浆的稠度应按表4－31规定选用。砌筑砂浆的分层度不得大于30 mm。

表4－31 砌筑砂浆的稠度（JGJ 98-2000）

砌体种类 砂浆稠度/mm

烧结普通砖砌体 70～90

轻骨料混凝土小型空心砌块砌体 60～90 烧结多孔砖 60～80

烧结普通砖平拱式过梁

空斗墙，筒拱

普通混凝土小型空心砌块砌体

加气混凝土砌块砌体 50～70

石砌体 30～50

④水泥砂浆中水泥用量不应小于200 kg/m3；水泥混合砂浆中水泥和拌加料总量宜为300～350 kg/m3。

⑤具有冻融循环次数要求的砌筑砂浆，经冻融试验后，质量损失率不得大于5％，抗压强度损失率不得大于25％。

(2) 砌筑砂浆配合比设计步骤

⑴ 计算砂浆配制强度

式中 fm,0 ——砂浆的试配强度，精确至0.1 MPa；

f2 ——砂浆设计强度（即砂浆抗压强度平均值）,MPa； σ——砂浆现场强度标准差，精确至0.01 MPa，按下式确定：

式中 fm,i ——统计周期内同一品种砂浆第I组试件的强度，MPa；

μfm ——统计周期内同一品种砂浆N组试件强度得平均值，MPa；

N ——统计周期内同一品种砂浆试件得总组数，N≥25。

当不具有近期统计资料时，σ可按表4-32取值 。

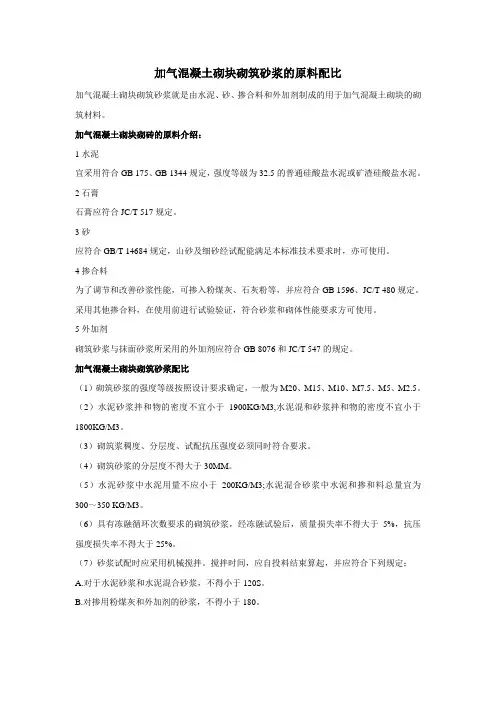

加气混凝土砌块砌筑砂浆的原料配比

加气混凝土砌块砌筑砂浆就是由水泥、砂、掺合料和外加剂制成的用于加气混凝土砌块的砌筑材料。

加气混凝土砌块砌砖的原料介绍：

1水泥

宜采用符合GB 175、GB 1344规定，强度等级为32.5的普通硅酸盐水泥或矿渣硅酸盐水泥。

2石膏

石膏应符合JC/T 517规定。

3砂

应符合GB/T 14684规定，山砂及细砂经试配能满足本标准技术要求时，亦可使用。

4掺合料

为了调节和改善砂浆性能，可掺入粉煤灰、石灰粉等，并应符合GB 1596、JC/T 480规定。采用其他掺合料，在使用前进行试验验证，符合砂浆和砌体性能要求方可使用。

5外加剂

砌筑砂浆与抹面砂浆所采用的外加剂应符合GB 8076和JC/T 547的规定。

加气混凝土砌块砌筑砂浆配比

（1）砌筑砂浆的强度等级按照设计要求确定，一般为M20、M15、M10、M7.5、M5、M2.5。

（2）水泥砂浆拌和物的密度不宜小于1900KG/M3,水泥混和砂浆拌和物的密度不宜小于1800KG/M3。

（3）砌筑浆稠度、分层度、试配抗压强度必须同时符合要求。

（4）砌筑砂浆的分层度不得大于30MM。

（5）水泥砂浆中水泥用量不应小于200KG/M3;水泥混合砂浆中水泥和掺和料总量宜为300～350 KG/M3。

（6）具有冻融循环次数要求的砌筑砂浆，经冻融试验后，质量损失率不得大于5%，抗压强度损失率不得大于25%。

（7）砂浆试配时应采用机械搅拌。搅拌时间，应自投料结束算起，并应符合下列规定：

A.对于水泥砂浆和水泥混合砂浆，不得小于120S。

B.对掺用粉煤灰和外加剂的砂浆，不得小于180。

加气混凝土砌块专用砌筑砂浆，其主要解决了如下技术问题：

1）实现薄层粘结

普通加气混凝土粘结砂浆，因其砌筑灰缝较大，造成墙面的“热桥”存在，影响整个系统的保温性能。专用砌筑砂浆，既改善了保温效果，同时还较大程度的节约了材料能源。
