汽轮机振动的原因及处理分析

汽轮机振动大的原因分析及其解决方法

对转动机械来说，微小的振动是不可避免的，振动幅度不超过规定标准的属于正常振动。这里所说的振动，系指机组转动中振幅比原有水平增大，特别是增大到超过允许标准的振动，也就是异常振动。任何一种异常振动都潜伏着设备损坏的危险。比如轴系质量失去平衡（掉叶片、大轴弯曲、轴系中心变化、发电机转子内冷水路局部堵塞等）、动静磨擦、膨胀受阻、轴承磨损或轴承座松动，以及电磁力不平衡等等都会表面在振动增大，甚至强烈振动。

而强烈振又会导致机组其他零部件松动甚至损坏，加剧动静部分摩擦，形成恶性循环，加剧设备损坏程度。异常振动是汽轮发电机运转中缺陷，隐患的综合反映，是发生故障的信号。因此，新安装或检修后的机组，必须经过试运行，测试各轴承振动及各轴承处轴振在合格标准以下，方可将机组投入运行。振动超标的则必须查找原因，采取措施将振动降到合格范围内，才能移交生产或投入正常运行。 一、汽轮机异常振动原因分析

汽轮机组担负着火力发电企业发电任务的重点。由于其运行时间长、关键部位长期磨损等原因，汽轮机组故障时常出现，这严重影响了发电机组的正常运行。汽轮机组异常振动是汽轮机常见故障中较为复杂的一种故障。由于机组的振动往往受多方面的影响，只要跟机本体有关的任何一个设备或介质都会是机组振动的原因，比如进汽参数、疏水、油温、油质、等等。因此，针对汽轮机异常震动原因的分析就显得尤为重要，只有查明原因才能对症维修。针对导致汽轮机异常振动的各个原因分析是维修汽轮机异常振动的关键。

二、汽轮机组常见异常震动的分析与排除

引起汽轮机组异常振动的主要原因有以下几个方面，汽流激振、转子热变形、摩擦振动等。

（一）汽流激振现象与故障排除

汽流激振有两个主要特征：一是应该出现较大量值的低频分量；二是振动的增大受运行参数的影响明显，且增大应该呈突发性，如负荷。其原因主要是由于叶片受不均衡的气体来流冲击就会发生汽流激振；对于大型机组，由于末级较长，气体在叶片膨胀末端产生流道紊乱也可能发生汽流激振现象；轴封也可能发生汽流激振现象。针对汽轮机组汽流激振的特征，其故障分析要通过长时间的记录每次机组振动的数据，连同机组满负荷时的数据记录，做出成组曲线，观察曲线的变化趋势和范围。通过改变升降负荷速率，从给水量逐一变化的过程，观察曲线变化情况。通过改变汽轮机不同负荷时高压调速汽门重调特性，消除气流激振。简单的说就是确定机组产生汽流激振的工作状态，采用减低负荷变化率和避开产生汽流激振的负荷范围的方式来避免汽流激振的产生。

汽轮机运行中的振动及防治措施探讨

经济的快速发展，对于能源的需求也在逐渐增加，尤其是电力能源，有效的推动了我国电力企业的发展。火力发电作为一种传统的发电方式，对于我国经济的发展以及居民的正常生活具有重要意义。经济的发展有效的推动了火电的发展，汽轮机、锅炉、发电机是火电发展的重要构成部分，但是，在实际的工作过程中，汽轮机由于振动会产生严重的故障，严重影响了火电厂发电质量。文章主要针对出现振动的原因进行分析，并且依据实际情况提出了一些意见，希望能够保证火电厂生产的稳定性。

标签：汽轮机运行 汽轮机振动 火力发电 锅炉

在火电发展过程中，出现振动现象是一种较为常见的问题，也是导致火电出现故障的主要因素。但是在实际的工作过程中，我国相关工作人员对此进行研究分析，并且取得了良好的成果。

一、汽轮机振动的危害分析

通常来说，振动指的是物体偏离原来的运行位置，失去平衡，能够产生和位能的连续相互转换作用，就会产生故障。在相关设备运行过程中，出现一些较小的振动是无法避免的，只需要将振动幅度控制在一定的范围内，就能够满足实际的需求。汽轮机在运行过程中， 一般情况下的，所产生的振动是不具备一定的危害的，但是，由于各种因素的影响，振动会超出一定的范围，就会对汽轮机造成一定的危害。

人们所说的振动超过范围，主要指的是频率超过了一定范围，例如：如轴系中心变化、发电机转子内冷水路局部堵塞、膨胀受阻、轴承磨损或者是轴座松动等，都会出现严重的振动，从而导致整个系统的零件都出现松动的现象，就会使得汽轮机内部出现摩擦，导致汽轮机受到严重的磨损。长此已久，就会形成恶性循环，使得汽轮机的使用寿命降低，因此，工作人员应该积极对其进行研究分析，积极采取相应措施，才能保证汽轮机的安全运行。

二、汽轮机出现振动的原因探究

由于汽轮机出现振动的原因具有一定的多样性，能够分为：

1.油膜失稳

通常来说，汽轮机油膜失稳主要能够表现为两种形式，半速涡动和油膜振荡，半速涡动通常都是发生在转子的转速小于两倍第一临界转速时，在逐渐提高转速的过程中，某一个低转速开始，一般状况下，这种振动都会持续较长的时间，直到转速达到最高，并且， 也可能在某一个转速下就会消失。如果转子的转速发生变化，涡动出现的频率也会逐渐发生变化， 此时转度的半频关系依旧保持不

汽轮机振动故障的原因分析与处理

汽轮机是一种工作在高速和高温环境下的设备，在其运行过程中，振动是一种常见的问题。由于振动对设备的结构和部件造成的磨损和损坏，以及对设备的性能和可靠性产生的影响，因此振动故障的原因分析和处理非常重要。本文将从以下几个方面对汽轮机振动故障的原因进行分析与处理。

一、原因分析

1. 设备松动或磨损

汽轮机运行时，部件之间的松动或磨损会引起机组振动。如机架、轴承、齿轮和叶片等部件在运转时出现松动，或者是由于长期摩擦而导致了磨损，都会造成机组振动。

2. 不平衡

汽轮机协调运转需要保证各部件的平衡性，在某些情况下，如叶轮的制造误差或者叶片领域加工不均等，会导致汽轮机的不平衡，使其产生振动。

3. 轴承故障

汽轮机轴承故障也是一种常见的振动故障。轴承故障会导致轴承工作不稳定，引起机组的振动，严重的还会导致机组运行停顿。

4. 不良的安装环境

汽轮机的操作环境也是影响机组振动的原因之一。在安装汽轮机时，其安装环境应满足一定的要求，否则将对机组的振动稳定性产生影响。

二、处理方法

1. 检查和修理损坏或松动的部件

首先，要对造成汽轮机振动故障的松动或损坏的部件进行检查和维修。对于损坏的部件，可以进行采购更换，对于松动的部件，则可以进行紧固或者更换件，保证设备的稳定性和运行性能。

对于汽轮机不平衡引起的振动故障，可以通过进行平衡调整来消除振动。具体方法是，使用专业的平衡仪器进行平衡测试，然后根据测试结果制定相应的调整计划进行平衡调整。

当汽轮机的振动故障是由于轴承故障所导致时，应尽快更换转子上的轴承，以保证汽轮机的稳定运行。 加强安装环境，包括选择适当的土建施工方式、精确的安装的严格执行，以及采用符合要求的管理和操作程序等。在安装中严格按照操作规程和操作标准操作，以保证设备工作在良好的安装环境下。

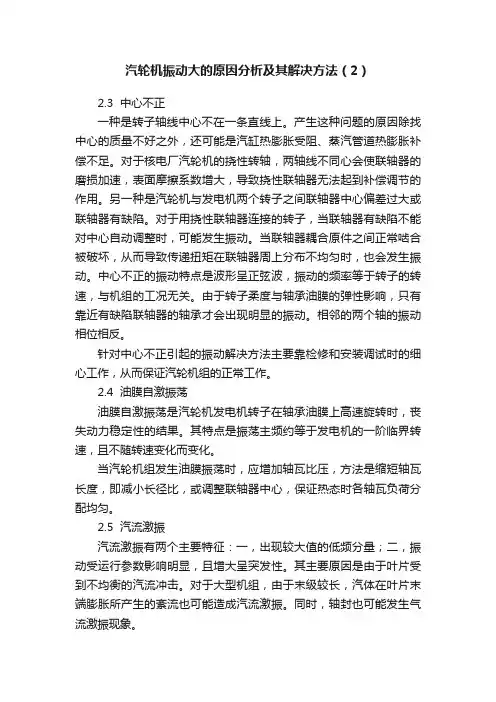

汽轮机振动大的原因分析及其解决方法（2）

2.3 中心不正

一种是转子轴线中心不在一条直线上。产生这种问题的原因除找中心的质量不好之外，还可能是汽缸热膨胀受阻、蒸汽管道热膨胀补偿不足。对于核电厂汽轮机的挠性转轴，两轴线不同心会使联轴器的磨损加速，表面摩擦系数增大，导致挠性联轴器无法起到补偿调节的作用。另一种是汽轮机与发电机两个转子之间联轴器中心偏差过大或联轴器有缺陷。对于用挠性联轴器连接的转子，当联轴器有缺陷不能对中心自动调整时，可能发生振动。当联轴器耦合原件之间正常啮合被破坏，从而导致传递扭矩在联轴器周上分布不均匀时，也会发生振动。中心不正的振动特点是波形呈正弦波，振动的频率等于转子的转速，与机组的工况无关。由于转子柔度与轴承油膜的弹性影响，只有靠近有缺陷联轴器的轴承才会出现明显的振动。相邻的两个轴的振动相位相反。

针对中心不正引起的振动解决方法主要靠检修和安装调试时的细心工作，从而保证汽轮机组的正常工作。

2.4 油膜自激振荡

油膜自激振荡是汽轮机发电机转子在轴承油膜上高速旋转时，丧失动力稳定性的结果。其特点是振荡主频约等于发电机的一阶临界转速，且不随转速变化而变化。

当汽轮机组发生油膜振荡时，应增加轴瓦比压，方法是缩短轴瓦长度，即减小长径比，或调整联轴器中心，保证热态时各轴瓦负荷分配均匀。

2.5 汽流激振

汽流激振有两个主要特征：一，出现较大值的低频分量；二，振动受运行参数影响明显，且增大呈突发性。其主要原因是由于叶片受到不均衡的汽流冲击。对于大型机组，由于末级较长，汽体在叶片末端膨胀所产生的紊流也可能造成汽流激振。同时，轴封也可能发生气流激振现象。 针对汽轮机组气流激振的特点，其故障分析要通过长时间的记录机组的振动数据，做成成组的曲线，观察曲线的变化趋势和范围。通过改变升降负荷速率，观察曲线的变化情况，最终有目的的改变汽轮机不同负荷时的高压调速汽门的重叠特性，消除汽流激振。也就是，确定机组产生汽流激振的工作状态，采用降低负荷变化率和避开气流激振的负荷范围的方式来避免汽流激振的产生。
