CCD成像原理及应用

CCD成像原理及应用

CCD（Charge-Coupled Device）成像原理是一种利用半导体材料对光信号进行转换的技术。它通过将光信号转化为电荷信号，再将电荷信号转化为电流信号，最后将电流信号转化为电压信号，从而实现对光信号的捕捉和处理。CCD成像原理的主要步骤如下：

1.感光：CCD感光元件是由光敏二极管和光电荷转换区组成的。当光照到感光元件上时，光子的能量会激发出电子。这些电子会被光电荷转换区吸收并转化为电荷。

2.电荷传输：通过将电荷信号从感光元件逐行传输到垂直传输寄存器，再从垂直传输寄存器逐列传输到水平传输寄存器，最后通过输出端口传出。

3.电荷放大：CCD通过将电荷信号转化为电压信号进行放大。利用源跟随放大器的原理，将电荷信号放大到可以被后续电路读取的范围。

4.信号读出：CCD通过驱动电路将放大后的信号传输到输出端口，进行数字化处理或者进行模拟信号输出。

1.数码相机：现代数码相机中，CCD作为光电传感器，负责将图像光信号转化为电信号，通过数码电路进行处理，最终生成数字图像。

2.星载遥感：星载遥感卫星利用CCD技术捕捉地面上的图像，对地表进行监测和测量。其高分辨率和广域性能，可以提供大范围、高精度的地表图像数据。

3.医学影像：CCD技术被广泛应用于医学影像领域，如X射线成像、核磁共振成像等。CCD的高灵敏度和低噪声性能可以提高诊断效果。 4.工业检测：CCD可以实时捕捉物体表面的微小缺陷，广泛应用于工业品质检测、半导体芯片制造等领域。

5.视频监控：CCD技术被广泛用于安全监控领域，如街道监控、商场监控等。其高分辨率和快速响应能力可以提供清晰、稳定的图像。

总的来说，CCD成像原理通过光敏二极管将光信号转化为电荷信号，再通过驱动电路将电荷信号传输和处理，最终实现光信号的捕捉和成像。CCD技术在数码相机、遥感、医学影像、工业检测、视频监控等领域都有着广泛的应用。

CCD在光谱仪器的应用原理

1. 简介

CCD（Charge-Coupled Device）是一种被广泛应用在光谱仪器中的光敏器件。其结构由多个电荷传输单元组成，可以将光信号转化为电荷信号，并通过传输线将电荷信号输出，是数字成像的重要组成部分。本文将介绍CCD在光谱仪器中的应用原理，包括CCD的工作原理、光谱仪器中CCD的应用等内容。

2. CCD的工作原理

CCD采用的是光电转换原理，其工作基于光感电荷耦合器件，主要包括电荷感应、电荷储存、电荷移位和电荷读取等过程。

• 电荷感应：当光照射在CCD的感光面上时，光子被感光层吸收并转化为电子，这些电子被收集并储存在感光层的势阱中。

• 电荷储存：感光层中的电子通过电势差被储存在势阱中，势阱的深度和尺寸决定了电荷的容量和储存时间。

• 电荷移位：感光层中的电荷通过传输线逐个移动，经过电势差的作用来传输到CCD单元的输出端。

• 电荷读取：CCD的输出端连接到放大器，电荷被读出并转化为电压信号，进一步处理。

3. CCD在光谱仪器中的应用

CCD作为一种高灵敏度、低噪声、快速响应的光敏器件，被广泛应用在光谱仪器中。

3.1 光谱仪器中的CCD光谱成像

CCD可以将光信号转化为电荷信号，在光谱仪器中用于获取光的光谱信息。

• 点阵成像：CCD通过感光层的排列，可以获取整个光谱的信息，实现对多个波长的监测和分析。

• 高分辨率：CCD具有高像素密度，可以提供高分辨率的光谱图像，对于微弱信号的捕获具有重要意义。

• 光谱成像速度快：CCD的高感光度和高读出速度，使得光谱成像可以实时进行，适用于快速光谱分析和实时监测。

3.2 CCD在光谱仪器中的信号采集和处理

CCD不仅仅作为光敏器件，还在光谱仪器中起到信号采集和处理的作用。 • 信号采集：CCD能够将光信号转化为电荷信号，通过AD转换将电荷信号转化为数字信号，实现信号的量化和采集。

• 信号处理：CCD在光谱仪器中一般搭配数据采集卡和计算机进行数据处理和分析，可通过软件对光谱进行峰值分析、波长校正等处理。

3006202124 06信一 郝云霞

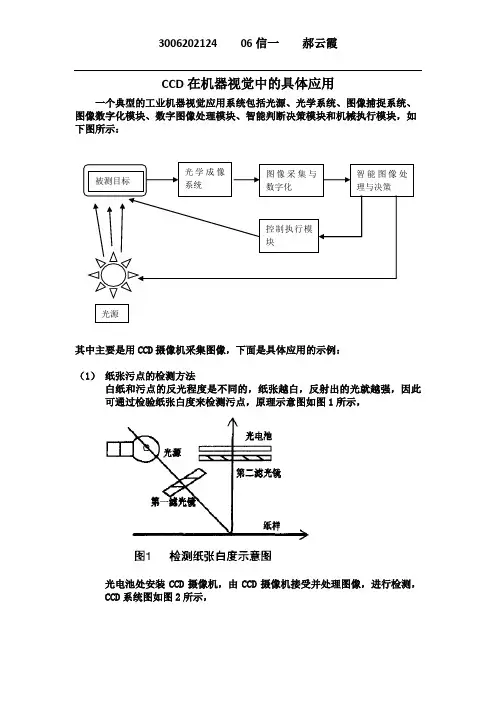

CCD在机器视觉中的具体应用

一个典型的工业机器视觉应用系统包括光源、光学系统、图像捕捉系统、图像数字化模块、数字图像处理模块、智能判断决策模块和机械执行模块，如下图所示：

其中主要是用CCD摄像机采集图像，下面是具体应用的示例：

（1） 纸张污点的检测方法

白纸和污点的反光程度是不同的，纸张越白，反射出的光就越强，因此可通过检验纸张白度来检测污点，原理示意图如图1所示，

光电池处安装CCD摄像机，由CCD摄像机接受并处理图像，进行检测，CCD系统图如图2所示， 被测目标 光学成像系统 图像采集与数字化 智能图像处理与决策

控制执行模块

光源 3006202124 06信一 郝云霞

使用CCD进行系统检测时，要将采集到的图像进行分析处理后指导下一步工作，原理框图如图3所示，

再来看一个CCD在液体灌溉机中的应用实例图：

3006202124 06信一 郝云霞

此例中的CCD摄像机也适用于摄取检测台上被检测桶的图像，与上例中的应用基本相同，实际操作时的方法总结如下

具体实施步骤为：

·CCD输入的图像进行预处理(可以采用图像增强处理)；

·预处理的图像进行中值滤波（公式：Yo=medianX =median[X汁 ．J；( ， )∈W]{X ；( ， )∈z2}）、边缘提取、二值化处理和图像分割；

·根据图像灰度分辨出白度较低的图像部分，比较几何尺寸，直径大于规定的尺寸时，则判定纸张有污点；

·系统控制，发现纸张有污点时，可采取一定的控制措施。

（2） 使用CCD摄像机拍摄的静态和动态图像比较如下

由此可见，在机器视觉的静态图像摄取中，CCD能够出色的完成任务；但由于CCD自身工作原理的局限性，不宜进行动态图像的快速采集。

通过以上两个具体应用的示例，可总结出如下结论：

（1） CCD简单、经济、可靠，因此在一般工业的大批量生产的机器视觉检测中得到广泛应用，诸多的实践都表明，它在静态图像的摄取中，能够很好的完成任务；

CCD的工作原理及应用现状

CCD（像面耦合元件）是一种半导体光电转换器件，能够将光信号转换为电信号。它的工作原理是利用半导体材料中光电效应的发生，通过光电二极管将光信号转化为电荷信号，并通过CCD电荷传输技术将电荷信号转移到读出电子器件上进行放大和转换。

CCD的工作原理主要包括光电效应、光电二极管、电荷传输和读出电子器件。光电效应是指当光线照射在半导体材料上时，光子能量被半导体吸收后产生电子-空穴对，即光生载流子。光电二极管是一种P-N结构，当光生载流子通过P-N结时会产生电流信号。电荷传输是指通过控制电压，将光电二极管处的电荷信号传输到读出电子器件上，并将信号进行放大和转换。

CCD的应用现状非常广泛。在图像采集领域，CCD被广泛应用于数码相机、摄像机、扫描仪等设备中，能够将光信号转换为数字信号，实现图像的采集和存储。此外，在天文学、卫星遥感、医学影像等领域也广泛应用CCD技术，通过CCD传感器对目标进行观测和测量。在光学显微镜、荧光显微镜中，CCD也被用于图像捕捉和显示。

另外，CCD技术也常用于光谱仪、光学测量仪器、光学通信设备等光学仪器中。在光谱仪中，CCD能够对不同波长的光进行准确的光谱分析，用于化学、物理等领域的研究。在光学测量仪器中，CCD可用于测量距离、角度、形状等参数，并广泛应用于机器视觉和自动化控制系统中。此外，由于CCD具有高灵敏度、低噪声等特点，还被应用于低光水平条件下的成像和检测系统中，如夜视仪、安防监控等领域。 虽然CCD技术在图像传感器领域一度占据主导地位，但随着CMOS（互补金属氧化物半导体）技术的发展和进步，CMOS传感器在成本、功耗和集成度等方面具有优势，逐渐取代了部分CCD应用。然而，由于CCD在低噪声、高灵敏度、动态范围等方面的优势，以及在一些特殊领域的独特应用，CCD仍然保持着一定的市场和应用前景。

总之，CCD作为一种光电转换器件，通过光电效应和电荷传输技术将光信号转化为电信号，并应用于图像采集、光学仪器、医学影像、光谱分析等多个领域。尽管受到CMOS的竞争，但由于其特殊优势，CCD仍然在一些特定领域具有广泛的应用前景。
