第5章 半导体激光器效率参数

半导体激光器1．P-I 特性及阈值电流P-I特性揭示了LD输出光功率与注入电流之间的变化规律，因此是LD最重要的特性之一。

典型的激光器P-I曲线由P-I曲线可知，LD是阈值型器件，随注入电流的不同而经历了几个典型阶段。

•当注入电流较小时，有源区里不能实现粒子数反转，自发辐射占主导地位，LD发射普通的荧光，光谱很宽，其工作状态类似于一般的发光二极管。

•随着注入电流的加大，有源区里实现了粒子数反转，受激辐射开始占主导地位，但当注入电流仍小于阈值电流时，谐振腔里的增益还不足以克服损耗，不能在腔内建立起一定模式的振荡，LD发射的仅仅是较强的荧光，称为“超辐射”状态。

• 只有当注入电流达到阈值以后，才能发射谱线尖锐、模式明确的激光，光谱突然变窄并出现单峰（或多峰）。

2．激光器线宽半导体的激光器的线宽是多少？有的用nm 表示，有的用Hz 表示，计算公式是什么？经常会提到激光器的线宽<0.0001 nm 换算成“Hz”是多少赫兹啊？线宽即为激光某一单独模式的光谱宽度，一般表达形式：nm ，Hz ，cm-1。

该参数与激光本身的波长由关系。

例：比如波长为1064nm, 线宽0.1nm ，则换算为Hz 单位：GHz v 5.261065.21.010641010310298=⨯=⨯⨯⨯=∆3. 边模抑制比（SSR ） 边模抑制比是指在发射光谱中，在规定的输出功率和规定的调制（或CW ）时最高光谱峰值强度与次高光谱峰值强度之比。

边模抑制比示意图4.振荡腔HR AR谐振腔的作用是选择频率一定、方向一致的光作最优先的放大，而把其他频率和方向的光加以抑制。

凡不沿谐振腔轴线运动的光子均很快逸出腔外; 沿轴线运动的光子将在腔内继续前进，并经两反射镜的反射不断往返运行产生振荡，运行时不断与受激粒子相遇而产生受激辐射，沿轴线运行的光子将不断增殖，在腔内形成传播方向一致、频率和相位相同的强光束，这就是激光。

为把激光引出腔外，可把一面反射镜做成部分透射的，透射部分成为可利用的激光，反射部分留在腔内继续增殖光子。

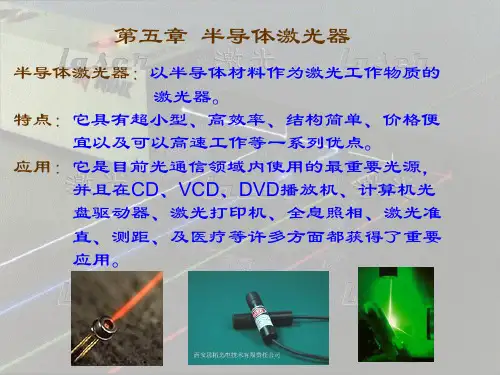

半导体激光器工作原理及主要参数OFweek激光网讯：半导体激光器又称为激光二极管（LD , Laser Diode ），是采用半导体材料作为工作物质而产生受激发射的一类激光器。

常用材料有砷化镓（GaAs ）、硫化镉（CdS ）、磷化铟（InP、、硫化锌（ZnS）。

激励方式有电注入、电子束激励和光泵浦激励三种形式。

半导体激光器件，一般可分为同质结、单异质结、双异质结。

同质结激光器和单异质结激光器室温时多为脉冲器件，而双异质结激光器室温时可实现连续工作。

半导体激光器的优点在于体积小、重量轻、运转可靠、能耗低、效率高、寿命长、高速调制，因此半导体激光器在激光通信、光存储、光陀螺、激光打印、激光医疗、激光测距、激光雷达、自动控制、检测仪器等领域得到了广泛的应用。

半导体激光器工作原理是：通过一定的激励方式，在半导体物质的能带（导带与价带）之间，或者半导体物质的能带与杂质（受主或施主）能级之间，实现非平衡载流子的粒子数反转，当处于粒子数反转状态的大量电子与空穴复合时便产生受激发射作用。

半导体激光器的激励方式主要有三种：电注入式、电子束激励式和光泵浦激励式。

电注入式半导体激光器一般是由GaAS （砷化镓）、InAS （砷化铟）、Insb （锑化铟）等材料制成的半导体面结型二极管，沿正向偏压注入电流进行激励，在结平面区域产生受激发射。

电子束激励式半导体激光器一般用N型或者P型半导体单晶（PbS、CdS、ZhO等）作为工作物质，通过由外部注入高能电子束进行激励。

光泵浦激励式半导体激光器一般用N型或P型半导体单晶（GaAS、InAs、InSb等）作为工作物质，以其它激光器发出的激光作光泵激励。

目前在半导体激光器件中，性能较好、应用较广的是：具有双异质结构的电注入式GaAs 二极管半导体激光器。

半导体光电器件的工作波长与半导体材料的种类有关。

半导体材料中存在着导带和价带，导带上面可以让电子自由运动，而价带下面可以让空穴自由运动，导带和价带之间隔着一条禁带，当电子吸收了光的能量从价带跳跃到导带中去时就把光的能量变成了电，而带有电能的电子从导带跳回价带，又可以把电的能量变成光，这时材料禁带的宽度就决定了光电器件的工作波长。

半导体激光器常用参数的测定半导体激光器是一种利用半导体材料作为激光发射媒介的激光器件，其具有体积小、功耗低、效率高、寿命长等优点，因而广泛应用于通信、显示、医疗、测量等领域。

要对半导体激光器进行准确的性能评估和优化设计，需要对其常见参数进行测定和分析。

以下是常用参数的测定方法。

1.阈值电流阈值电流是指激光器开始工作并产生激射的电流值。

常用方法是在不同电流下，通过测量输出光功率与电流之间的关系曲线，找到电流达到稳定值时的临界点。

2.工作电流范围工作电流范围是指激光器可以稳定工作的电流范围。

方法是在不同电流下，测量激光器的输出光功率和电流之间的关系曲线，确定允许的工作电流范围。

3.工作温度范围工作温度范围是指激光器可以稳定工作的温度范围。

方法是在不同温度下，测量激光器的输出光功率与温度之间的关系曲线，确定允许的工作温度范围。

4.光谱特性光谱特性包括波长、谱线宽度等参数。

波长可以通过光谱仪精确测量，谱线宽度可以通过测量激光器输出光功率随波长的变化规律来评估。

5.输出功率输出功率是指激光器的实际输出功率。

测量方法是将激光器的输出光功率直接测量或者通过标定其他光源进行对比测量。

6.效率效率是指激光器将输入电功率转换为输出光功率的比值。

测量方法是通过测量激光器的输入电功率和输出光功率来计算效率。

7.时域特性时域特性包括上升时间、下降时间等参数，用来评估激光器的调制响应能力。

常见方法是通过测量激光器的脉冲响应曲线来获取。

8.光束质量光束质量是指激光器输出光束的直径、发散角等参数,可以通过光学系统和束探在对应测距仪等获取。

9.寿命寿命是指激光器长时间稳定工作的能力，可以通过对激光器在一定时间内的功率衰减进行监测和检测来评估。

总之，半导体激光器的性能评估和优化设计需要测定一系列的参数，如阈值电流、工作电流范围、工作温度范围、光谱特性、输出功率、效率、时域特性、光束质量和寿命等。

通过准确测量和分析这些参数，可以评估激光器的性能，并为激光器的应用提供参考和指导。
